Номер по Госреестру СИ: 39857-08
39857-08 Анализаторы логические
(16801А, 16802А, 16803А, 16804А, 16806А, 16821А, 16822А, 16823А)
Назначение средства измерений:
Анализаторы логические 16801А, 16802А, 16803А, 16804А, 16806А, 16821А, 16822А, 16823А (далее - анализаторы) предназначены для измерений параметров цифровых, импульсных сигналов и анализа логических состояний микропроцессорных и интерфейсных устройств.
Аналитический паспорт типа средства измерений
39857-08 — Анализаторы логические
16801А, 16802А, 16803А, 16804А, 16806А, 16821А, 16822А, 16823А
Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies"
МАЛАЙЗИЯ
МПИ: 1 год
Действует
7
организаций9
владельцев0
версий44
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
7
Организаций-поверителей
эффективное число: 4.2
9
Владельцев СИ
эффективное число: 3.4
22
Экземпляров СИ
по агрегатам владельцев / организаций
100%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
77.3%
Поверки юрлиц
доля в общем объёме
8 746 ₽
Средневзвешенная цена
медиана: 8 526 ₽
100%
Покрытие ценами
расчётный известный объём: 52 104 ₽
2 013,0 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
2 386
Концентрация поверителей
HHI; доля топ-5: 90.9%
2 975
Концентрация владельцев
HHI; доля топ-5: 81.8%
9
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
5
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 44 поверок; пик пришёлся на 2023 год (18).
- Последний завершённый год показал снижение на 50% (2025 к 2024).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 58.7%.
- Рынок представлен 7 организациями; концентрация умеренная (HHI 2386), доля топ-5 — 90.9%.
- В базе найдено 9 владельцев и 22 экземпляров СИ; доля пяти крупнейших владельцев — 81.8%.
- Средневзвешенная цена поверки — 8 746 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 52 104 руб.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 013,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2023 — 18
Долгосрочный CAGR: 58.7%
Активных версий: 0
Ценовой диапазон: 1 034–18 000 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 11 | 19 | 1,73 |
| АО "КОНЦЕРН "МОРИНСИС - АГАТ" | Юридические лица | 4 | 7 | 1,75 |
| Акционерное общество "НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ФИЗИЧЕСКИХ ИЗМЕРЕНИЙ" | Юридические лица | 1 | 2 | 2,00 |
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "МОСЭНЕРГОТЕСТ" | Юридические лица | 1 | 1 | 1,00 |
| АО "Северный пресс" | Юридические лица | 1 | 1 | 1,00 |
| АО "НИИ "Вектор" | Юридические лица | 1 | 1 | 1,00 |
| АО "Концерн "Моринсис-Агат" | Юридические лица | 1 | 1 | 1,00 |
| АО "НПО "Орион" | Юридические лица | 1 | 1 | 1,00 |
| ФГУП "РНИИРС" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Анализаторы логические
Рисунок № 1
Внешний вид.
Анализаторы логические
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.12.2018
Номер записи - 127497
ID в реестре СИ - 349897
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
16822A, 16802А, 16822А, 16821А, 16801A, 16801А, 16803А, 16804А, 16901А
Производитель
Изготовитель - Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies"
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 44
Выдано извещений - 0
Кол-во периодических поверок - 44
Кол-во средств измерений - 30
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы логические (16801А, 16802А, 16803А, 16804А, 16806А, 16821А, 16822А, 16823А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
30681-13 25.06.2018 |
Осциллографы, DSO 6012A, DSO 6014A, DSO 6032A, DSO 6034A, DSO 6052A, DSO 6054A, DSO 6102A, DSO 6104A, MSO 6012A, MSO 6014A, MSO 6032A, MSO 6034A, MSO 6052A, MSO 6054A, MSO 6102A, MSO 6104A, DSO 6014L, DSO 6054L, DSO 6104L Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
37181-08 18.09.2018 |
Анализаторы источников сигналов с СВЧ преобразователями частоты, E5052A/B, Е5052А/В (анализаторы), E5053A (преобразователи) Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
39857-08 27.12.2018 |
Анализаторы логические, 16801А, 16802А, 16803А, 16804А, 16806А, 16821А, 16822А, 16823А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
53386-13 06.05.2018 |
Осциллографы цифровые, DSO-X 4022A, DSO-X 4024А, DSO-X 4032A, DSO-X 4034А, DSO-X 4052A, DSO-X 4054А, DSO-X 4104A, DSO-X 4154A, MSO-X 4022A, MSO-X 4024А, MSO-X 4032A, MSO-X 4034А, MSO-X 4052A, MSO-X 4054А, MSO-X 4104A, MSO-X 4154A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
54984-13 30.09.2018 |
Осциллографы цифровые, DSO9000H Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Анализаторы логические (16801А, 16802А, 16803А, 16804А, 16806А, 16821А, 16822А, 16823А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 12 | 0 | 12 | 0 | 6 | 0 | 6 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "КОРПОРАЦИЯ "КОМЕТА" (RA.RU.311848) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП"РНИИРС" ИЛИ ФГУП"ФЕДЕРАЛЬНЫЙ НАУЧНО-ПРОИЗВОДСТВЕННЫЙ ЦЕНТР РНИИРС" (РОСС СОБ 3.00126.2013) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 3 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 0 | 6 | 0 | 4 | 0 | 4 |
Стоимость поверки Анализаторы логические (16801А, 16802А, 16803А, 16804А, 16806А, 16821А, 16822А, 16823А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
18000 | 8526 |
|
ФБУ НИЦ ПМ-Ростест Москва |
11500 | 8526 |
|
ФБУ НИЦ ПМ-Ростест Москва |
13500 | 8526 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
1034 | 8526 |
|
ФБУ Пензенский ЦСМ Пензенская область |
6186 | 8526 |
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО анализаторов представляет собой программный продукт «ПО для анализаторов серии 16900, 16800 и 1680/90». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
|
16900,16800,and 1680/90 Series Application Software |
Не ниже 03.67.1008 |
- |
MD5 |
Метрологически значимая часть ПО анализаторов и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации 16800-97004 РЭ типографским способом (в верхнем правом углу) и маркируется на передней панели в виде голографической наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Анализаторы логические 16801А, 16802А, 16803А, 16804А, 16806А, 16821А, 16822А, 16823А. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам логическим 16801А, 16802А, 16803А, 16804А, 16806А, 16821А, 16822А, 16823А
Техническая документация изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом 16800-97004 МП «Анализаторы логические 16801А, 16802А, 16803А, 16804А, 16806А, 16821А, 16822А, 16823А. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 30.01.2009 г.
Основные средства поверки:
-
- генератор импульсов точной амплитуды Г 5-75 (рег . № 7767-12): диапазон амплитуды импульсов от 0,01 до 9,999 В, пределы допускаемой относительной погрешности установки амплитуды ± 1,0 %;
-
- генератор импульсов Г 5-85 ( рег . № 9453-88): длительность основного импульса от 1 нс до 200 мкс; амплитуда основного импульса от 0,2 до 2 В; длительность фронта импульса 0Ю25 нс; выброс на вершине импульса ± 10 %;
-
- вольтметр универсальный В7-78/1 (рег . № 54147-12): диапазон рабочих частот от 3 Гц до 300 кГц, пределы измерений напряжения переменного тока 1000 мВ, 1, 10, 100 и 750 В, пределы допускаемой относительной погрешности ± 0,09 % для частот от 10 Гц до 20 кГц и ± (0,17 - 4,5) % для остальных частот.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12, e-mail: office@vniiftri.ru
Конструктивно анализатор выполнен в виде моноблока со встроенным цветным плоским монитором.
Принцип действия анализаторов основан на одновременной цифровой обработке нескольких каналов, визуальном наблюдении и анализе информации в реальном масштабе времени. Форма сигнала либо непосредственно отображается на мониторе, либо выводится в виде гистограммы. Анализаторы могут иметь встроенные многоканальные генераторы тестовой последовательности.
Анализаторы имеют аналогичные характеристики, отличаясь числом каналов и диапазоном частот.
Анализаторы имеют пользовательский интерфейс на основе операционной системы Windows. Вывод результатов измерений осуществляется через интерфейсы RS232-C, Centronics, GPIB и Ethernet на внешний принтер или в локальную сеть.

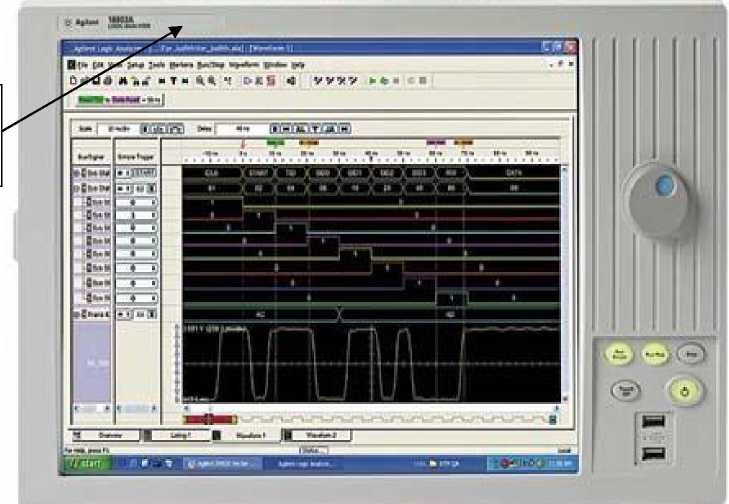

Внешний вид анализаторов с указанием места нанесения знака утверждения типа и мест пломбировки от несанкционированного доступа приведен на рисунках 1 и 2. При оформлении внешнего вида анализаторов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид анализатора

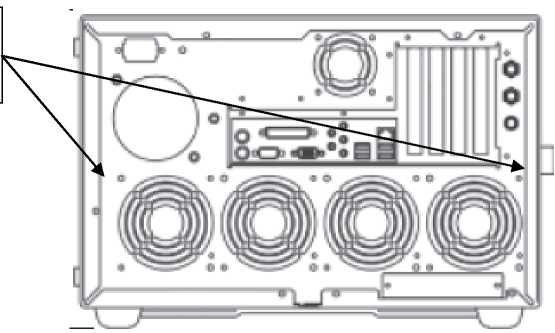

Место пломбировки
Рисунок 2 - Внешний вид анализатора (задняя панель)
В комплект поставки входят:
-
- анализаторы логические 16801А (или 16802А, или 16803А, или 16804А, или 16806А, или 16821А, или 16822А, или 16823А - 1 шт.;
-
- соединительные и переходные кабели - 2 шт.;
-
- жесткий диск с ПО - 1 шт.;
-
- руководство по эксплуатации 16800-97004 РЭ - 1 экз.;
-
- методика поверки 16800-97004 МП - 1 экз.;
-
- паспорт - 1 шт.
анализаторов приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Количество каналов: | |
|
- 16801А |
34 |
|
- 16802А |
68 |
|
- 16803А |
102 |
|
- 16804А |
136 |
|
- 16806А |
204 |
|
- 16821А |
34 |
|
- 16822А |
68 |
|
- 16823А |
102 |
|
Количество каналов генераторов 16821А, 16822А, 16823А |
48 |
|
Максимальная тактовая частота, ГГц |
1 |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
характеристики | |
|
Диапазон установки напряжений порога срабатывания (U) от минус | |
|
5 до плюс 5 В с дискретностью установки, В |
0,01 |
|
Пределы допускаемой абсолютной погрешности установки порога | |
|
срабатывания, мВ |
± (50+0,01-U) |
|
Минимальная длительность импульса, нс |
1 |
|
Пределы допускаемой абсолютной погрешности измерений |
± (1,0+0,01'т), где т- |
|
интервалов времени, нс |
измеренное значение |
|
интервала времени | |
|
Номинальное напряжение сети питания переменного тока, В (с |
от 184 до 276 |
|
частотой сети питания, Гц) |
(от 48 до 66) |
|
Потребляемая мощность, В •А, не более: | |
|
- 16801А, 16802А, 16803А |
615 |
|
- 16804А, 16806А, 16821А, 16822А, 16823А |
775 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
289 х 444 х 430 |
|
Масса, кг, не более: | |
|
- 16801А |
12,9 |
|
- 16802А |
13,2 |
|
- 16803А |
13,7 |
|
- 16804А |
14,2 |
|
- 16806А |
14,6 |
|
- 16821А, 16822А |
14,2 |
|
- 16823А |
14,5 |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °С |
от 0 до 50 |
|
- относительная влажность воздуха при температуре воздуха 40 °С, % |
до 80 |
|
(без конденсата) | |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
- высота над уровнем моря, м |
3000 |
