Номер по Госреестру СИ: 54984-13
54984-13 Осциллографы цифровые
(DSO9000H)
Назначение средства измерений:
Осциллографы цифровые DSO9000Н (далее по тексту - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Внешний вид.
Осциллографы цифровые
Рисунок № 1
Внешний вид.
Осциллографы цифровые
Рисунок № 2
Внешний вид.
Осциллографы цифровые
Рисунок № 3
Внешний вид.
Осциллографы цифровые
Рисунок № 4
Внешний вид.
Осциллографы цифровые
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 30.09.2018
Номер записи - 145102
ID в реестре СИ - 367502
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TSO9104H, DSO9204Н, DSO9204H, DSO9104H, DSO9000H,
Производитель
Изготовитель - Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies"
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3424 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Железнодорожный транспорт" (ТК 045)
Наличие аналогов СИ: Осциллографы цифровые (DSO9000H)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
54984-13 Осциллографы цифровые (DSO9000H) Фирма "Agilent Technologies" (ГЕРМАНИЯ ) |
64767-16 Осциллографы цифровые запоминающие (С8-205/2, С8-205/4) Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
Все средства измерений Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
30681-13 25.06.2018 |
Осциллографы, DSO 6012A, DSO 6014A, DSO 6032A, DSO 6034A, DSO 6052A, DSO 6054A, DSO 6102A, DSO 6104A, MSO 6012A, MSO 6014A, MSO 6032A, MSO 6034A, MSO 6052A, MSO 6054A, MSO 6102A, MSO 6104A, DSO 6014L, DSO 6054L, DSO 6104L Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
39857-08 27.12.2018 |
Анализаторы логические, 16801А, 16802А, 16803А, 16804А, 16806А, 16821А, 16822А, 16823А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
53386-13 06.05.2018 |
Осциллографы цифровые, DSO-X 4022A, DSO-X 4024А, DSO-X 4032A, DSO-X 4034А, DSO-X 4052A, DSO-X 4054А, DSO-X 4104A, DSO-X 4154A, MSO-X 4022A, MSO-X 4024А, MSO-X 4032A, MSO-X 4034А, MSO-X 4052A, MSO-X 4054А, MSO-X 4104A, MSO-X 4154A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
54984-13 30.09.2018 |
Осциллографы цифровые, DSO9000H Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Осциллографы цифровые запоминающие (С8-205/2, С8-205/4)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| АО "НПО "КВАНТ" (RA.RU.310627) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "НПП "ИСТОК" ИМ. ШОКИНА" (RA.RU.312635) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "КНИРТИ" (RA.RU.311384) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Осциллографы цифровые запоминающие (С8-205/2, С8-205/4)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Осциллографы имеют встроенное программное обеспечение (ПО ). ПО (микропро -грамма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики осциллографов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство изготовителем и недоступна для потребителя .
Идентификационные данные ПО приведены в таблице 2. Таблица 2
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
|
Встроенное |
Agilent 9000Н Oscilloscope Software |
Не ниже 01.21.0000 |
1D8ED924B9BA5353 FE95E406DF33FC38 |
MD5 |
|
Защита |
ПО от непреднамеренных и преднамеренных изменений соответствует уров- | |||
ню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель осциллографа в виде наклейки и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Осциллографы цифровые DSO9000H Руководство по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым DSO9000H
-
1 ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
-
2 Техническая документация изготовителя.
Приложение к свидетельству №_______________ Лист № 7
об утверждении типа средств измерений Всего листов 7
Поверка
Поверкаосуществляется по документу МП 54984-13 «Осциллографы цифровые DSO9000H Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИМС» в августе 2013 года.
Основные средства поверки:
-
- калибратор универсальный 9100 (рег. № 25985-09): диапазон воспроизведения напряжения постоянного тока от 0 до 1050 В, пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока от 64 мкВ до 80 мВ; диапазон воспроизведения напряжения переменного тока от 0 до 1050 В, пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока от 0,8 мВ до 1,5 В;
-
- калибратор осциллографов 9500В (рег. № 30374-05): диапазон частот в режиме воспроизведения напряжения от 10 Гц до 100 кГц, пределы допускаемой относительной погрешности установки частоты прямоугольного сигнала ± 2,5 10-5 %; время нарастания/среза от 25 до 500 пс, пределы допускаемой абсолютной погрешности воспроизведения времени нарастания/среза от ± 4 пс до ± 150 пс; диапазон частот синусоидального сигнала от 0,1 Гц до 6,4 ГГц, пределы допускаемой относительной погрешности установки частоты синусоидального сигнала ± 2,540-5 % (для частот более 12 кГц) и ± 340-4 % (для частот менее 12 кГц), амплитуда синусоидального сигнала от 5 мВ до 5 В, пределы допускаемой относительной погрешности установки амплитуды синусоидального сигнала ± 1,5-10’5; пределы допускаемой относительной погрешности установки периода (от 9 нс до 55 с) ± 2,540-5 %;
-
- частотомер электронно-счетный Ч3-83R (рег. № 32869-06): диапазон измерений от 0,001 Гц до 9 ГГц, диапазон временных интервалов от 20 нс до 7000 с, пределы допускаемой относительной погрешности по частоте опорного генератора ± 540-4 за год.
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия Bayan Lepas Free Industrial Zone
PG 11900 Bayan Lepas
Penang Malaysia
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память осциллографа. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Конструктивно осциллограф выполнен в виде настольного моноблочного прибора в корпусе из пластика, оснащенного складывающейся ручкой для переноски.
Осциллограф обеспечивает визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографа осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллограф позволяет проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран.
Осциллограф обеспечивает управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Для связи с внешними устройствами имеются интерфейсы USB и LAN. Осциллографы оснащены системой быстрой справки.
Осциллографы выпускаются в четырех модификациях DSO9024Н, DSO9054Н, DSO9104Н и DSO9204Н, отличающихся друг от друга полосой пропускания и метрологическими характеристиками.
Осциллографы, оснащенные опциями N2901A, N2901B, N2901D дополнительно к аналоговым каналам имеют 16 каналов цифрового логического анализатора.
Осциллографы функционируют под управлением встроенной ПЭВМ с 4 Гб оперативной памяти на базе процессора Intel Core 2 Duo частотой 3 ГГц под управлением операционной системы MS Windows 7.
Основные узлы осциллограф: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, генератор сигналов произвольной/специальной формы, блок питания, клавиатура, цветной сенсорный жидкокристаллический индикатор (ЖКИ).
На передней панели осциллографов расположен ЖКИ, клавиатура, входы цифровых каналов логического анализатора (при оснащении опциями N2901A, N2901B, N2901D), входы аналоговых каналов, разъемы интерфейса USB 2.0.

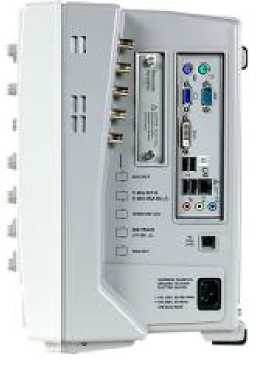

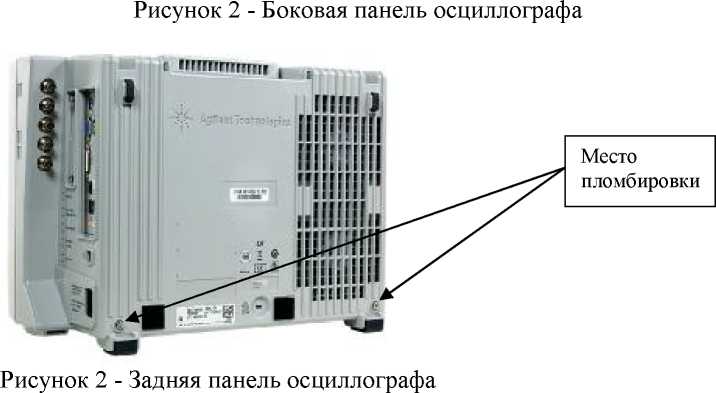

На боковой панели расположены выход синхросигнала, вход внешней синхронизации, выход частоты опорного генератора 10 МГц, вход внешнего запуска, разъем для подключения жесткого SSD-диска или внешнего DVD-привода, разъемы для подключения микрофона и динамиков, выход DVI, выход видеосигнала, разъемы интерфейсов RS-232, USB и LAN, разъемы интерфейсов RS/2 для подключения манипулятора типа «мышь» и клавиатуры, разъем сети питания.
Внешний вид модификаций осциллографа идентичен и приведен на рисунках 1 - 3 с указанием места нанесения знака утверждения типа и мест пломбировки от несанкционированного доступа.
Приложение к свидетельству №_______________ Лист № 2
об утверждении типа средств измерений Всего листов 7
При оформлении внешнего вида осциллографов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».

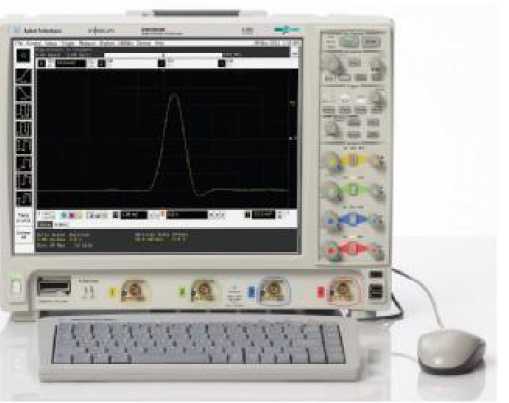

Рисунок 1 - Внешний вид осциллографа
Осциллографы могут комплектоваться аксессуарами, приведенными в таблице 1.
Таблица 1
|
Обозначение аксессуара |
Функциональное назначение аксессуара |
|
N2873A |
Пассивные пробники с полосой пропускания 500 МГц и коэффициентом деления 10:1 |
|
1130А/1131А/1132А |
Усилители пробников с полосой пропускания 1,5 ГГц/3,5 ГГц/5,0 ГГц |
|
N2750A/N2751A/N2752A |
Активные дифференциальные пробники с полосой пропускания 1,5 ГГц/3,5 ГГц/6,0 ГГц |
|
N2795A/N2796A |
Активные несимметричные пробники с полосой пропускания 1 ГГц/2 ГГц |
|
1156A/1157A/1158A |
Активные несимметричные пробники с полосой пропускания 1,5 ГГц/2,5 ГГц/4,0 ГГц |
|
N2790A/N2791A/N2891A |
Высоковольтные дифференциальные пробники с полосой пропускания 100 МГц/25 МГц/70 МГц |
|
N2792A/N2793A |
Дифференциальные пробники с коэффициентом деления 10:1 и с полосой пропускания 200 МГц/800 МГц |
|
1141A/1153A |
Дифференциальные пробники с коэффициентом деления 1:1 и с полосой пропускания 200 МГц |
|
N2780B/N2781B/N2782B/ |
Токовые пробники постоянного и переменного тока |
|
N2783B/N2893A |
2 МГц-500 А/100 МГц-150 А/50 МГц-30 А/100 МГц-30 А/ 100 МГц-15 А |
|
1146А/1147А |
Токовые пробники постоянного и переменного тока 100 кГц-100 А/50 МГц-15 А |
|
N2820A/N2821A |
Высокочувствительные пробники постоянного и переменного тока с полосой пропускания 3 МГц и измерения силы тока в диапазоне от 50 мкА до 5 А, 2 канала/1 канал |
|
N2870A/N2871A/N2872A/ |
Пассивные пробники с различными коэффициентами деления и |
|
N2873A/N2874A/N2875A/ |
полосой пропускания 35 МГц/200 МГц/350 МГц/500 МГц/ |
|
N28776A |
1,5 ГГц |
|
10073D, 10070D |
Пассивные пробники с коэффициентом деления 1:1 и полосой пропускания 200 МГц/20 МГц |
|
1165А |
Пассивный пробник с коэффициентом деления 10:1 и полосой пропускания 600 МГц |
|
10076В |
Высоковольтный пробник с коэффициентом деления 100:1 и полосой пропускания 250 МГц |
|
N2771B |
Высоковольтный пробник с коэффициентом деления 1000:1 и полосой пропускания 50 МГц |
В комплект поставки входят:
-
- осциллограф цифровой (модификация в соответствии с заказом) - 1 шт.;
-
- пробник - 4 шт.;
-
- сумка для пробников - 1 шт.;
-
- кабель питания - 1 шт.;
-
- крышка на переднюю панель - 1 шт.;
-
- клавиатура - 1 шт.;
-
- манипулятор типа «мышь» - 1 шт.;
-
- руководство по эксплуатации - 1 шт.;
-
- методика поверки - 1 шт.;
-
- паспорт - 1 шт.
осциллографов приведены в таблице 3. Таблица 3
|
Наименование характеристики |
Модификации осциллографов |
Значение характеристики |
|
Количество входных аналоговых каналов |
4 | |
|
Полоса пропускания по уровню минус 4 дБ, не менее |
DSO9024Н |
250 МГц (по входу 1 МОм) 250 МГц (по входу 50 Ом) |
|
DSO9054Н |
500 МГц (по входу 1 МОм) 500 МГц (по входу 50 Ом) | |
|
DSO9104Н |
500 МГц (по входу 1 МОм) 1 ГГц (по входу 50 Ом) | |
|
DSO9204Н |
500 МГц (по входу 1 МОм) 2 ГГц (по входу 50 Ом) | |
|
Максимальная частота дискретизации |
DSO9024Н |
1,25 ГГц на каждый канал; 1,25 ГГц на каждый канал в режиме чередования |
|
DSO9054Н |
2,5 ГГц на каждый канал; 2,5 ГГц на каждый канал в режиме чередования | |
|
DSO9104Н |
5 ГГц на каждый канал; 5 ГГц на каждый канал в режиме чередования | |
|
DSO9204Н |
5 ГГц на каждый канал; 10 ГГц на каждый канал в режиме чередования | |
|
Объем памяти* |
50 Мб на каждый канал; 100 Мб на канал в режиме чередования | |
|
Канал вертикального отклонения | ||
|
Входной импеданс |
(1 ± 0,01) МОм/11 пФ; (50±1,25) Ом | |
|
Разрешение по вертикали |
12 бит (при полосе пропускания 500 МГц) 10 бит (при полосах пропускания 1 и 2 ГГц) | |
|
Диапазон установки коэффициентов отклонения Коткл |
от 1 мВ/дел до 5 В/дел (по входу 1 МОм) от 1 мВ/дел до 1 В/дел (по входу 50 Ом) | |
|
Пределы допускаемой абсолютной погрешности коэффициента отклонения на постоянном токе |
± 0,02^8 [дел] - Коткл [В/дел] | |
|
Канал горизонтального отклонения | |
|
Диапазон установки коэффициентов развертки |
от 5 пс/дел до 20 с/дел |
|
Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора |
± 1,4- 10-6 |
|
Логический анализатор | |
|
Количество входных цифровых каналов |
16 (с опциями N2901A, N2901B, N2901D) |
|
Разрешение по вертикали |
1 бит |
|
Пороговые уровни срабатывания |
ТТЛ (+1,4 В), СMOS (+ 5 В, + 3,3 В, + 2,5 В), ESL (- 1,3 D), PESL (+ 3,7 В) или устанавливаемый пользователем |
|
Пределы установки уровня срабатывания, определяемого пользователем иП |
± 8 В с шагом 100 мВ |
|
Пределы допускаемой абсолютной погрешности установки уровня срабатывания |
± (0,03 • иП + 100 мВ) |
|
Максимальное входное напряжение |
± 40 В (пиковое значение) |
|
Общие технические характеристики | |
|
Напряжение питания от сети переменного тока |
от 100 до 240 В при частоте 50/60 Гц; от 100 до 120 В при частоте 50/60/400 Гц |
|
Потребляемая мощность, не более |
375 ВА |
|
Габаритные размеры (ширинах высо-тахдлина), не более |
430 х 230 х 330 |
|
Масса, не более |
11,8 кг |
|
Рабочие условия применения:
|
от 5 до 40 0С до 95 % при температуре 40 0С |
|
Примечание - * опционально объем памяти может быть увеличен до 250/500 Мб | |
