Номер по Госреестру СИ: 96802-25
96802-25 Плиты поверочные и разметочные Micron
()
Назначение средства измерений:
Плиты поверочные и разметочные Micron (далее - плиты) предназначены для проверки отклонения от плоскостности, а также используются в качестве установочной поверхности при сборке и для работы по методу «пятен на краску», измерениях и поверке средств измерений в качестве вспомогательного оборудования в условиях цехов и лабораторий машиностроительного комплекса.
Внешний вид.
Плиты поверочные и разметочные Micron
Рисунок № 1
Внешний вид.
Плиты поверочные и разметочные Micron
Рисунок № 2
Внешний вид.
Плиты поверочные и разметочные Micron
Рисунок № 3
Внешний вид.
Плиты поверочные и разметочные Micron
Рисунок № 4
Внешний вид.
Плиты поверочные и разметочные Micron
Рисунок № 5
Внешний вид.
Плиты поверочные и разметочные Micron
Рисунок № 6
Общие сведения
Дата публикации - 07.11.2025
Срок свидетельства - 01.11.2030
Номер записи - 5f9f022e-7e0b-a94c-7abf-bc3770cc7d0b
ID в реестре СИ - 1427203
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
630×400 мод. КЛ.1 исп. 1, 630×400 мод. КЛ.0 исп. 3, 400×400 мод. КЛ.0 исп. 3, 250×250 мод. КЛ.1 исп. 1, 1000×630 мод. КЛ.0 исп. 3,
Производитель
Изготовитель - SHANGHAI UNI-STAR TOOLS COMPANY
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2382 от 2025.11.01 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Плиты поверочные и разметочные Micron ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений SHANGHAI UNI-STAR TOOLS COMPANY
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85174-22 06.04.2027 |
Нутромеры индикаторные, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
89267-23 09.06.2028 |
Линейки измерительные металлические, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
90663-23 07.12.2028 |
Угольники поверочные 90°, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
91149-24 29.01.2029 |
Штангенциркули, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
91454-24 28.02.2029 |
Скобы с отсчетным устройством, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
92447-24 24.06.2029 |
Штангенрейсмасы, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93019-24 27.08.2029 |
Угломеры с нониусом Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93019-24 27.08.2029 |
Угломеры с нониусом Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93114-24 04.09.2029 |
Индикаторы рычажно-зубчатые, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93125-24 09.09.2029 |
Штангенглубиномеры Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93730-24 15.11.2029 |
Глубиномеры микрометрические Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93960-24 29.11.2029 |
Нутромеры микрометрические Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
94065-24 11.12.2029 |
Глубиномеры индикаторные Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
94906-25 14.03.2030 |
Штангенциркули специальные Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
96115-25 13.08.2030 |
Шаблоны сварщика универсальные Калиброн, SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
96802-25 01.11.2030 |
Плиты поверочные и разметочные Micron, SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
2 года |
|
97610-26 03.02.2031 |
Меры длины концевые плоскопараллельные, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ |
1 год |
Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.
Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».
Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".
Бесплатный
Кто поверяет Плиты поверочные и разметочные Micron ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 5 | 5 | 5 | 0 | 0 | 5 | 5 | 0 |
Стоимость поверки Плиты поверочные и разметочные Micron ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Устройство и принцип работы» документа «Плита поверочная и разметочная Micron. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 15 марта 2021 г. № 314 «Об утверждении Государственной поверочной схемы для средств измерений отклонений от прямолинейности и плоскостности»
«Плиты поверочные и разметочные Micron. Стандарт предприятия»
Правообладатель
SHANGHAI UNI-STAR TOOLS COMPANY, Китай
Адрес: No. 15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ.263
Адреса мест осуществления деятельности: 142300, Россия, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;
308023, Россия, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
Россия, Ивановская обл., р-н Лежневский, СПК имени Мичурина
Правообладатель
SHANGHAI UNI-STAR TOOLS COMPANY, Китай
Адрес: No. 15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316, China
Принцип измерений отклонений от прямолинейности и плоскостности с помощью плит основан на методе линейных отклонений, где плита является опорной поверхностью.
Плиты изготавливаются следующих исполнений: чугунные:
-
1 - с ручной шабровкой рабочих поверхностей;
-
2 - с механически обработанными рабочими поверхностями; гранитные:
-
3 - плиты из твердокаменных пород.
По заказу потребителя рабочие поверхности чугунных плит могут быть разделены на квадраты или прямоугольники продольными и поперечными пазами.
Плиты исполнения 3 изготавливаются из диабаза, габбро и различного типа гранитов. Допускается неоднородность структуры и цвета плит, не влияющие на эксплуатационные качества.
Плиты изготавливаются 5-ти модификаций: КЛ.00, КЛ.0, КЛ.1, КЛ.2 и КЛ.3 и отличаются друг от друга допусками плоскостности рабочих поверхностей.
По периметру рабочей поверхности плит имеются фаски.
Боковые нерабочие поверхности чугунных плит покрывают краской.
Основные размеры, исполнения и модификации плит перечислены в таблице 1.
Таблица 1 - Основные размеры и модификации плит
|
Размеры плит, мм |
Исполнения |
Модификации |
|
250x250 |
3 |
КЛ.00, КЛ.0, КЛ.1 |
|
1, 2 |
КЛ.1, КЛ.2, КЛ.3 | |
|
300x300 |
3 |
КЛ.00, КЛ.0, КЛ.1 |
|
1, 2 |
КЛ.1, КЛ.2, КЛ.3 | |
|
400x400 |
3 |
КЛ.00, КЛ.0, КЛ.1 |
|
1, 2 |
КЛ.1, КЛ.2, КЛ.3 |
Продолжение таблицы 1
|
Размеры плит, мм |
Исполнения |
Модификации |
|
630x400 |
3 |
КЛ.00, КЛ.0, КЛ.1 |
|
1, 2 |
КЛ.1, КЛ.2, КЛ.3 | |
|
1000x630 |
3 |
КЛ.00, КЛ.0, КЛ.1 |
|
1, 2 |
КЛ.1, КЛ.2, КЛ.3 | |
|
1000x750 |
3 |
КЛ.00, КЛ.0, КЛ.1 |
|
1000x1000 |
3 |
КЛ.00, КЛ.0, КЛ.1 |
|
1600x1000 |
3 |
КЛ.00, КЛ.0, КЛ.1 |
|
1, 2 |
КЛ.1, КЛ.2, КЛ.3 | |
|
2000x1000 |
3 |
КЛ.00, КЛ.0, КЛ.1 |
|
1, 2 |
КЛ.1, КЛ.2, КЛ.3 | |
|
2500x1600 |
3 |
КЛ.00, КЛ.0, КЛ.1 |
|
1, 2 |
КЛ.1, КЛ.2, КЛ.3 |
Плиты модификаций КЛ.00, КЛ.0, КЛ.1 и КЛ.2 относятся к поверочным, а модификаций КЛ.3 - к разметочным.
У плит размерами 630x400 мм и менее должно быть три опорные точки, а у плит размерами свыше 630x400 мм не менее четырех опорных точек.
Опоры плит размером 630x400 мм и более должны быть регулируемыми, а у плит размером менее 630x400 мм могут быть регулируемыми (по заказу).
У плит с размерами свыше 630x400 мм расположение опор дает возможность установки плит в свободном (разгруженном) состоянии на три опорные точки.
Общий вид плит представлен на рисунках 1-4.
Благодаря конструкции чугунных плит, они могут быть оснащены внешними ребрами жесткости, предохраняющие ее от возможного прогиба.
Плиты выпускаются под товарным знаком , который наносится
на маркировочную табличку.
Заводской номер в виде цифро-буквенного или цифрового обозначения наносится на маркировочную табличку краской или методом лазерной гравировки и в паспорт типографским способом. Цвет букв, цифр и фон маркировочной таблички могут отличаться. Маркировочная табличка крепится на боковую поверхность плиты. Места нанесения маркировочной таблички представлены на рисунке 4. Место нанесения заводского номера представлено на рисунке 5.
Пломбирование плит и нанесение знака поверки на средство измерений не предусмотрено.

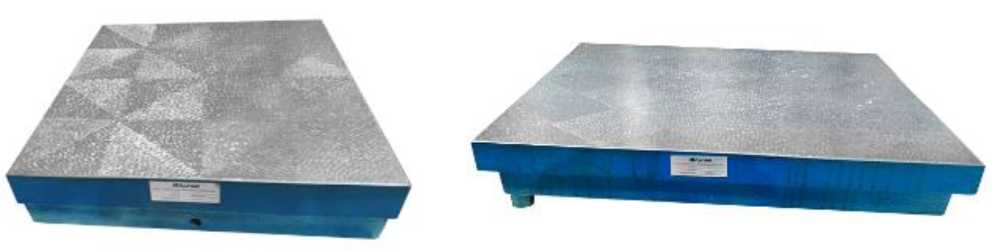

Рисунок 1 - Общий вид плит исполнения 1

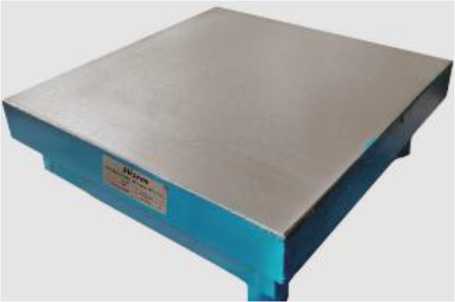

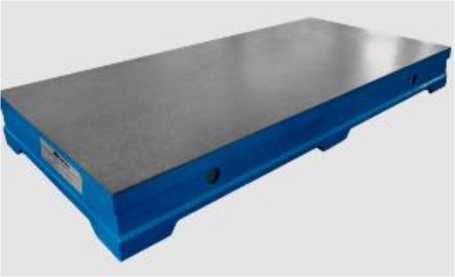

Рисунок 2 - Общий вид плит исполнения 2

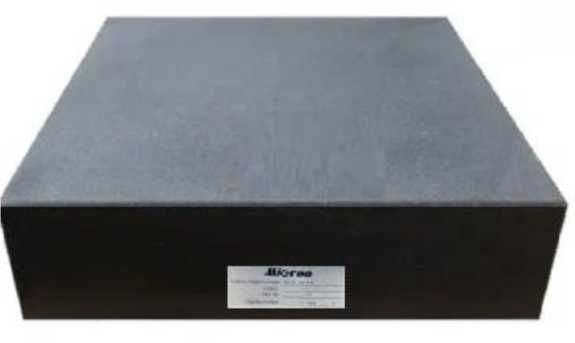

Рисунок 3 - Общий вид плит исполнения 3

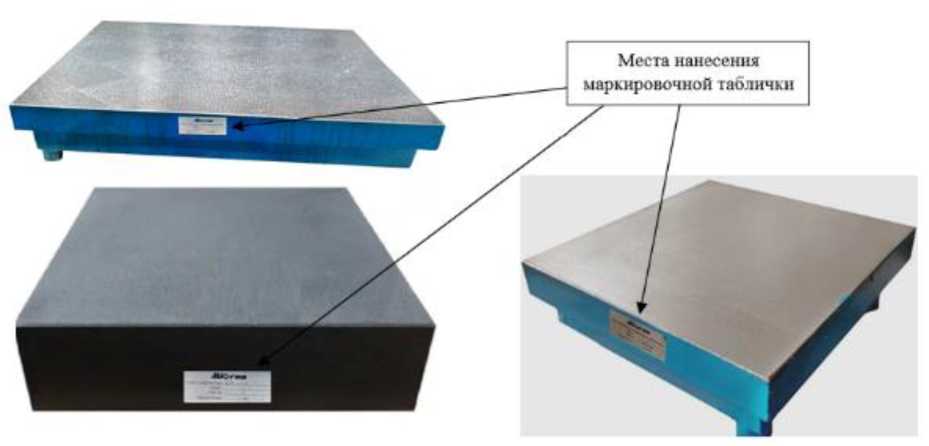

Рисунок 4 - Места нанесения маркировочной таблички

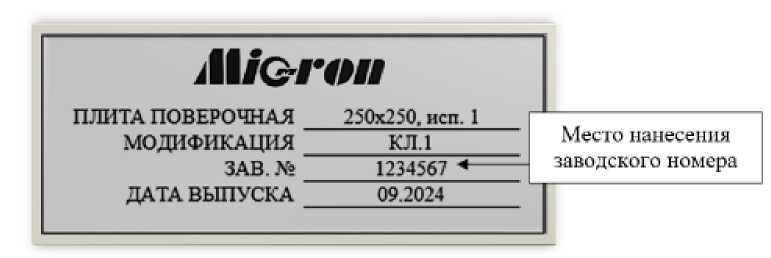

Рисунок 5 - Место нанесения заводского номера
Таблица 2 - Допуск плоскостности рабочих поверхностей плит
|
Размеры, мм |
Исполнение |
Допуск плоскостности, мкм | ||||
|
КЛ.00 |
КЛ.0 |
КЛ.1 |
КЛ.2 |
КЛ.3 | ||
|
250x250 |
3 |
2 |
4 |
8 |
- |
- |
|
1, 2 |
- |
- |
10 |
16 |
30 | |
|
300x300 |
3 |
3 |
5 |
8 |
- |
- |
|
1, 2 |
- |
- |
10 |
16 |
30 | |
|
400x400 |
3 |
3 |
6 |
12 |
- |
- |
|
1, 2 |
- |
- |
12 |
25 |
50 | |
|
630x400 |
3 |
4 |
8 |
16 |
- |
- |
|
1, 2 |
- |
- |
16 |
30 |
60 | |
|
1000x630 |
3 |
5 |
10 |
20 |
- |
- |
|
1, 2 |
- |
- |
20 |
40 |
80 | |
|
1000x750 |
3 |
5 |
10 |
20 |
- |
- |
|
1000x1000 |
3 |
6 |
12 |
25 |
- |
- |
|
1600x1000 |
3 |
6 |
12 |
25 |
- |
- |
|
1, 2 |
- |
- |
25 |
50 |
100 | |
|
2000x1000 |
3 |
8 |
16 |
30 |
- |
- |
|
1, 2 |
- |
- |
30 |
60 |
120 | |
|
2500x1600 |
3 |
8 |
16 |
30 |
- |
- |
|
1, 2 |
- |
- |
35 |
70 |
120 | |
Таблица 3 - Технические характеристики и условия эксплуатации
|
Наименование характеристики |
Значение |
|
Разность количества пятен в любых двух квадратах со стороной 25 мм, не более |
5 |
|
Число пятен в квадрате со стороной 25 мм у шаброванных плит модификации КЛ.1, не менее!) |
20 |
|
Параметр шероховатости Ra по ГОСТ 2789-73 рабочих поверхностей плит, мкм, не более: | |
|
- модификация КЛ.0, КЛ.00 исполнение 3 |
0,4 |
|
- модификация КЛ.1, КЛ.2 исполнение 1 |
1,6 |
|
- модификация КЛ.1, КЛ.2 исполнение 2 |
3,2 |
|
- модификация КЛ.3 исполнение 1 |
3,2 |
|
- модификация КЛ.3 исполнение 2 |
6,3 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Твердость рабочей поверхности чугунных плит, HB |
от 170 до 229 |
|
Разность в твердости на любых участках поверхности одной плиты, HB, не более: - для плит размером от 250x250 до 630x400 мм включ. |
10 |
|
- для плит размером св. 630x400 мм |
15 |
|
Условия эксплуатации: температура окружающей среды, °С - модификация КЛ.00, КЛ.0, КЛ.1 |
от +16 до +24 |
|
- модификация КЛ.2, КЛ.3 |
от +14 до +26 |
|
относительная влажность воздуха, %, не более |
80 |
|
допускаемое изменение температуры в течение 1 часа, °С |
0,5 |
|
|( Число пятен не устанавливается у чугунных плит на расстоянии до 5 мм от краев плит | |
|
размерами 630x400 мм и не менее 10 мм от краев плит размерами свыше 630x400 мм. | |
Наибольший прогиб плит под действием сосредоточенной нагрузки на площади приложения нагрузки, равной 1/5Lx'1/5B (где L - длина, B - ширина плиты) в любом месте рабочей поверхности плиты, не должен превышать значений, указанных в таблице 4.
Таблица 4 - Наибольший прогиб плит под действием сосредоточенной нагрузки
|
Размеры, мм |
Сосредоточенная нагрузка, Н |
Наибольший прогиб, мкм | |
|
исполнение 1 и 2 |
исполнение 3 | ||
|
250x250 |
78 |
0,5 |
0,4 |
|
300x300 |
80 |
0,6 |
0,5 |
|
400x400 |
196 |
1,0 |
0,8 |
|
630x400 |
490 |
2,0 |
1,8 |
|
1000x630 |
980 |
4,0 |
3,5 |
|
1000x750 |
1000 |
- |
4,5 |
|
1000x1000 |
1000 |
- |
4,5 |
|
1600x1000 |
2450 |
10,0 |
8,0 |
|
2000x1000 |
2450 |
10,0 |
8,0 |
|
2500x1600 |
4900 |
20,0 |
16,0 |
Таблица 5 - Габаритные размеры и масса
|
Размеры, мм |
Исполнение |
Габаритные размеры, мм, не менее |
Масса, кг, не более | ||
|
Длина |
Ширина |
Высота | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
250x250 |
3 |
250 |
250 |
50 |
10 |
|
1, 2 |
250 |
250 |
55 |
14 | |
|
300x300 |
3 |
300 |
300 |
65 |
20 |
|
1, 2 |
300 |
300 |
55 |
20 | |
|
400x400 |
3 |
400 |
400 |
65 |
36 |
|
1, 2 |
400 |
400 |
55 |
38 | |
|
630x400 |
3 |
630 |
400 |
80 |
80 |
|
1, 2 |
630 |
400 |
60 |
65 | |
|
1000x630 |
3 |
1000 |
630 |
100 |
300 |
|
1, 2 |
1000 |
630 |
90 |
350 | |
|
1000x750 |
3 |
1000 |
750 |
100 |
360 |
Продолжение таблицы 5
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1000x1000 |
3 |
1000 |
1000 |
100 |
480 |
|
1600x1000 |
3 |
1600 |
1000 |
130 |
1050 |
|
1, 2 |
1600 |
1000 |
150 |
870 | |
|
2000x1000 |
3 |
2000 |
1000 |
200 |
600 |
|
1, 2 |
2000 |
1000 |
190 |
1100 | |
|
2500x1600 |
3 |
2500 |
1600 |
250 |
2800 |
|
1, 2 |
2500 |
1600 |
210 |
4200 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
150000 |
