Наименование

Обозначение

Комплектность

Шаблон сварщика универсальный Калиброн

-

1 шт. или 1 компл.

Футляр/чехол

-

1шт.

Паспорт

-

1 экз.

Источник питания для шаблона сварщика модели Ушерова-Маршака цифрового

_-

1 шт.

Наименование

характеристики

Значение

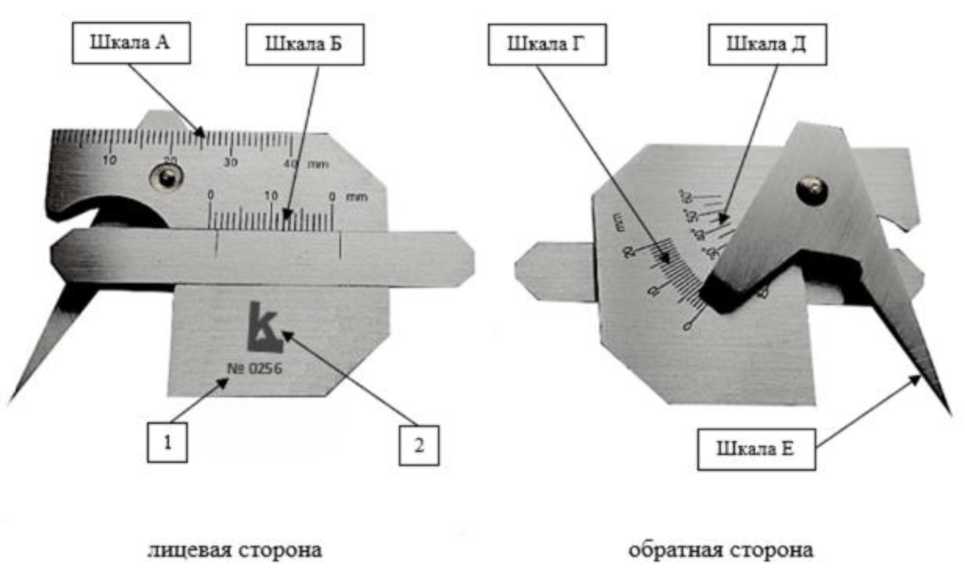

WG-01

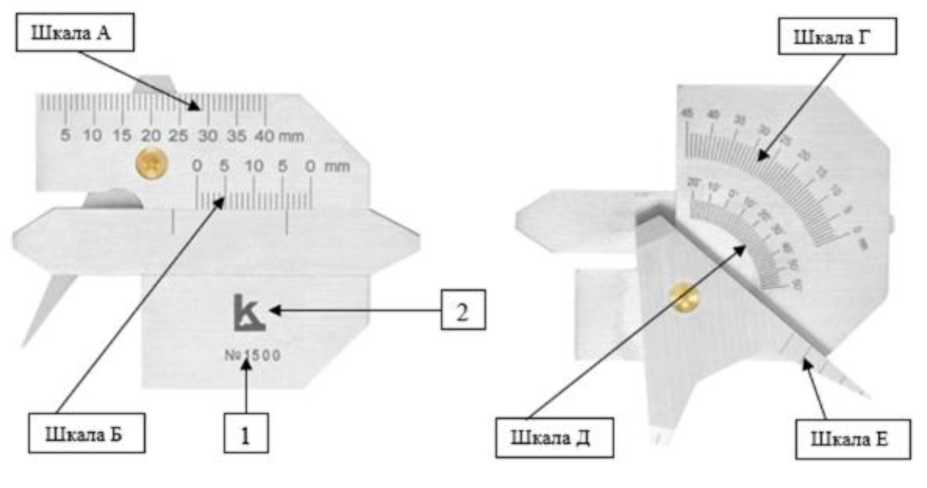

WG-01+

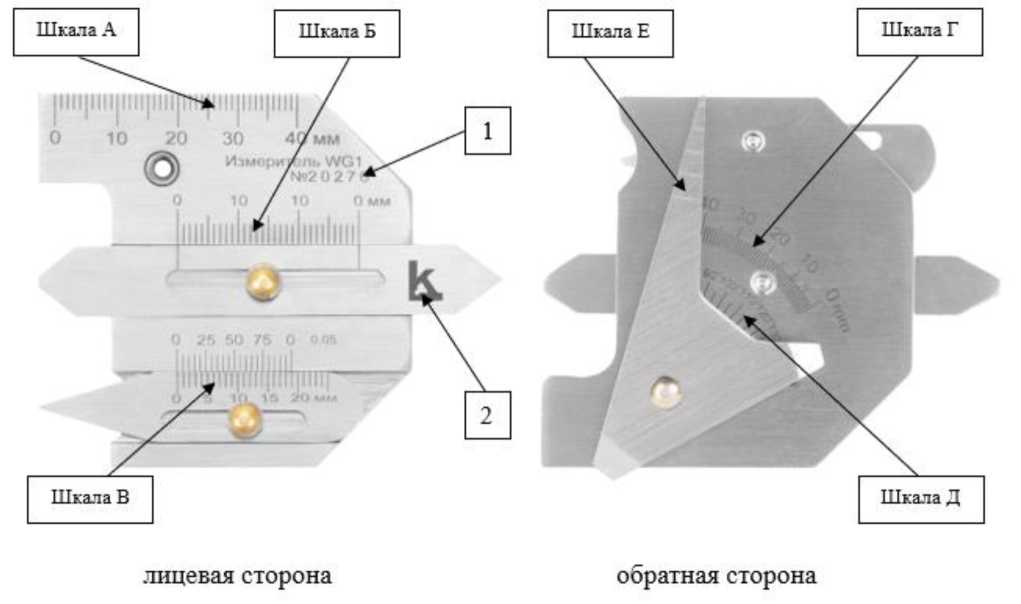

WG-1

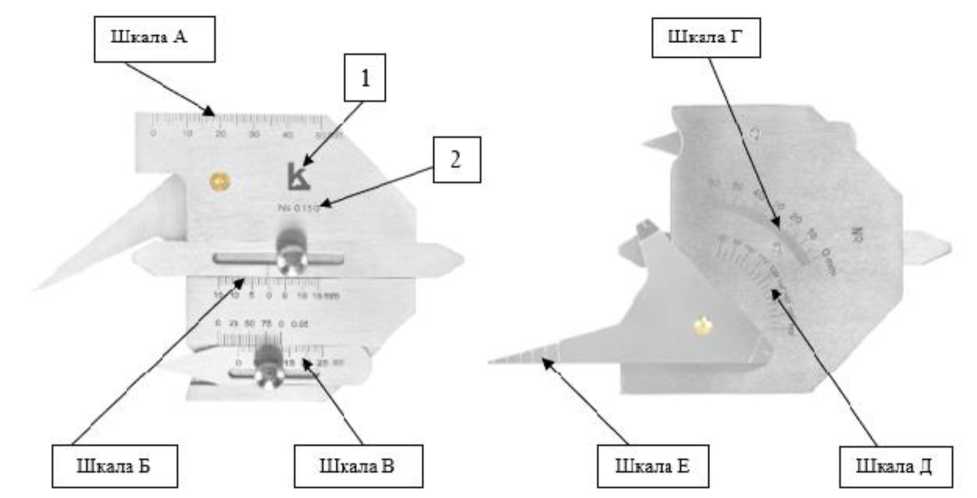

WG-2+

Диапазон измерений линейных размеров, мм:

- по измерительной шкале А (длина притупления кромок, длина дефектов, толщина детали)

от 0 до 40

от 0 до 40

от 0 до 40

от 0 до 50

- по измерительной шкале Б (смещение кромок, высота

от 0 до 10

от 0 до 10

от 0 до 15

от 0 до 15

выпуклостей, высота стыкового шва, толщина углового шва)

- по измерительной шкале Б (смещение кромок, глубина вогнутостей, высота катета

от 0 до 10

от 0 до 10

от 0 до 15

от 0 до 15

углового шва, высота углового шва)

- по измерительной шкале В (смещение кромок, глубина вогнутостей, глубина

-

-

от 0 до 7

от 0 до 8

подрезов корня стыкового одностороннего шва, чешуйчатость кромок в тавровых, угловых и нахлесточных соединениях шва)

- по измерительной шкале Г (смещение кромок, высота выпуклостей, высота

от 0 до 20

от 0 до 45

от 0 до 40

от 0 до 60

углового шва, высота стыкового шва, (для модели WG-01), ширина шва (для моделей WG-01+, WG-1, WG-2+))

Цена деления при измерениях линейных размеров, мм:

1,0

1,0

1,0

1,0

- по измерительной шкале А

1,0

1,0

1,0

1,0

- по измерительной шкале Б

-

-

0,05

0,05

• - по измерительной шкале В

• - по измерительной шкале Г

1,0

1,0

1,0

1,0

Наименование характеристики

Значение

WG-01

WG-01+

WG-1

WG-2+

Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм:

• - по измерительной шкале А

• - по измерительной шкале Б

• - по измерительной шкале В

• - по измерительной шкале Г

±0,2

±0,3

±0,5

±0,2

±0,3

±0,5

±0,2

±0,3

±0,1

±0,5

±0,2

±0,3

±0,1

±0,5

Диапазон измерений плоского угла разделки кромок по измерительной шкале Д

от 0° до 60°

от 0° до 20°

от 0° до 60°

от 90° до

150°

от 80° до 160°

Цена деления при измерении плоского угла разделки кромок по измерительной шкале Д

U1 о о

2,0°

U1 о о

U1 о о

Пределы допускаемой абсолютной погрешности при измерении плоского угла разделки кромок по измерительной шкале Д

±2,5°

±1,0°

±2,5°

±2,5°

Номинальные значения толщины измерительного движка по измерительной шкале Е (толщина зазора в соединении), мм

0,5; 1,0; 1,5;

2,0; 2,5; 3,0;

3,5

1,0; 2,0; 3,0; 4,0;

5,0

1,0; 2,0; 3,0; 4,0;

5,0

1,0; 2,0;

3,0; 4,0;

5,0; 6,0

Допускаемое отклонение толщины измерительного движка по измерительной шкале Е (толщина зазора в соединении), мм

±0,2

±0,2

±0,2

±0,2

Наименование характеристики

Значение

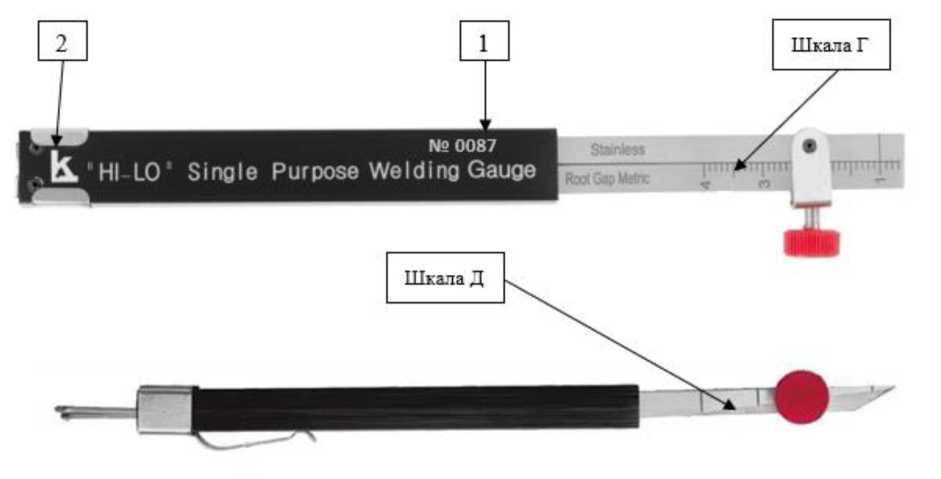

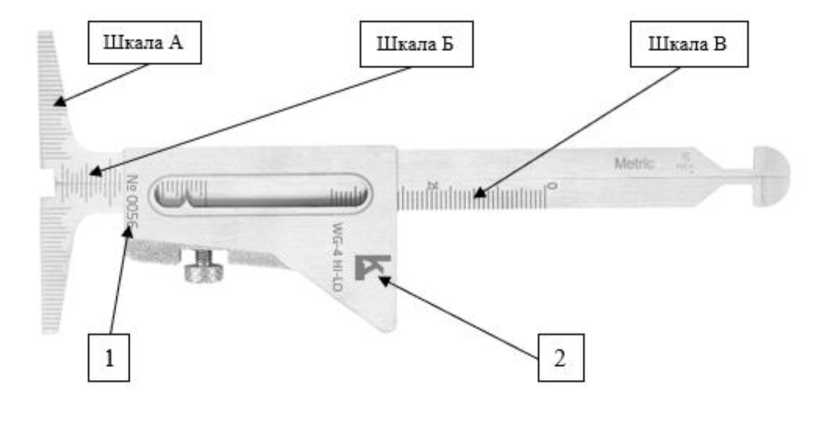

WG-4 HI-LO

WG-4 HI-LO

Economy

Диапазон измерений линейных размеров, мм:

- по измерительной шкале А (смещение кромок, высота выпуклостей, высота катета углового шва, высота углового шва, высота стыкового шва)

от 0 до 30

- по измерительной шкале Б (толщина детали, длина дефектов, длина притупления кромок)

от 0 до 25

_-

- по измерительной шкале В (толщина стенки труб, толщина детали)

от 0 до 45

_-

- по измерительной шкале Г (толщина стенки труб, длина притупления кромок, смещение кромок)

от 0 до 30

Цена деления при измерениях линейных размеров, мм: - по измерительной шкале А

1,0

_-

- по измерительной шкале Б

1,0

-

- по измерительной шкале В

1,0

-

- по измерительной шкале Г

-

1,0

Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм:

- по измерительной шкале А

±0,5

- по измерительной шкале Б

±0,5

-

- по измерительной шкале В

±0,5

-

- по измерительной шкале Г

-

±0,5

Номинальные значения толщины измерительного движка по измерительной шкале Д (ширина зазора между деталями), мм

1; 2; 3; 4

Цена деления при измерениях линейных размеров по измерительной шкале Д, мм

1,0

Допускаемое отклонение толщины измерительного движка по измерительной шкале Д (ширина зазора между деталями), мм

±0,2

Наименование характеристики

Значение

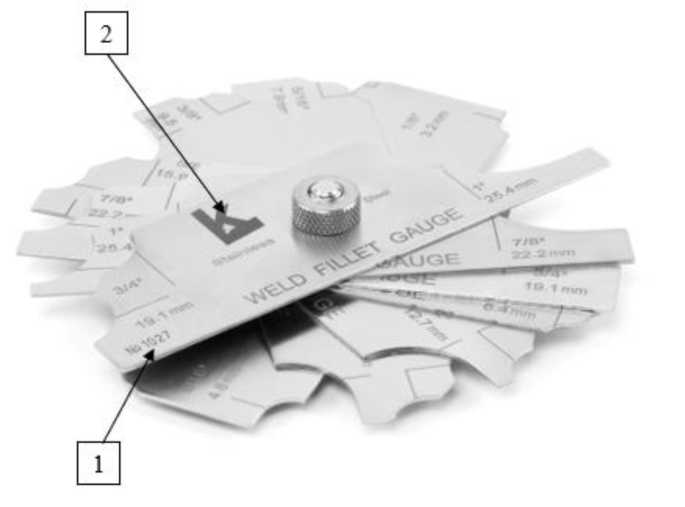

Номинальные значения, мм:

3,2; 4,8; 6,4; 7,9; 9,5; 11,1; 12,7;

- катета, толщины углового шва

15,9; 19,1; 22,2; 25,4

Пределы допускаемой абсолютной погрешности, мм: - воспроизведения катета, толщины углового шва

±0,5

Наименование характеристики

Значение

Диапазон измерений линейных размеров, мм:

• - по измерительной шкале А (высота выпуклостей, высота стыкового шва)

• - по измерительной шкале А (смещение кромок, глубина вогнутостей)

• - по измерительной шкале Б (длина притупления кромок, толщина детали, длина дефектов)

• - по измерительной шкале В (ширина зазора между деталями)

от 0 до 15

от 0 до 20

от 0 до 25

от 1 до 3

Цена деления при измерениях линейных размеров, мм:

• - по измерительной шкале А

• - по измерительной шкале Б

• - по измерительной шкале В

1,0

1,0

0,1

Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм:

• - по измерительной шкале А

• - по измерительной шкале Б

• - по измерительной шкале В

±0,2

±0,2

±0,2

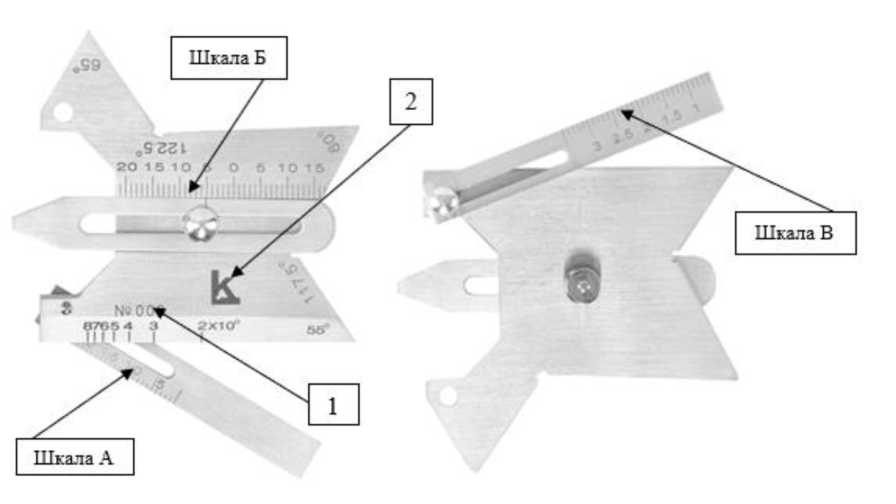

Диапазон измерений плоского угла скоса кромки

от 20° до 80°

Пределы допускаемой абсолютной погрешности измерений плоского угла скоса кромки:

• - в диапазоне от 20° до 50° включ.

• - в диапазоне св. 50° до 80° включ.

±2,5°

±5,0°

Номинальные значения плоского угла разделки кромки

55°; 60°; 65°

Номинальные значения плоского угла скоса кромки

117,5°; 122,5°

Допускаемое отклонение воспроизведения плоского угла разделки (скоса) кромки от номинального значения

±2,5°

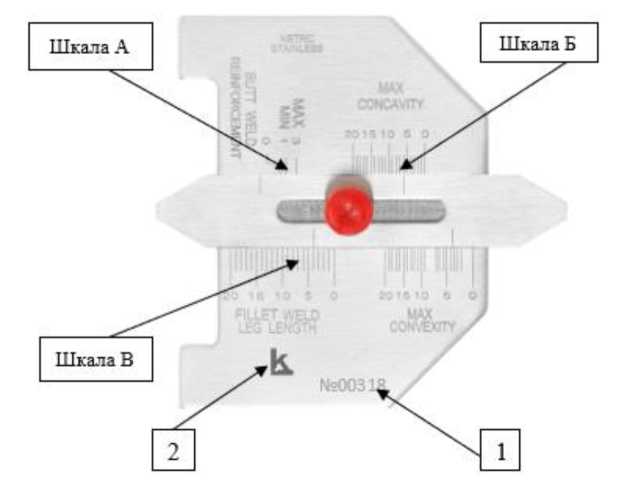

Наименование характеристики

Значение

Диапазон измерений линейных размеров, мм:

- по измерительной шкале А (высота стыкового шва, высота выпуклостей)

от 0 до 3

- по измерительной шкале Б (высота катета вогнутого углового шва)

от 0 до 20

- по измерительной шкале В (высота углового шва, высота катета углового шва, смещение кромок, глубина вогнутостей)

от 0 до 20

Цена деления при измерениях линейных размеров, мм: - по измерительной шкале А

1,0

- по измерительной шкале Б

1,0

- по измерительной шкале В

1,0

Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм:

- по измерительной шкале А

±0,2

- по измерительной шкале Б

±0,5

- по измерительной шкале В

±0,2

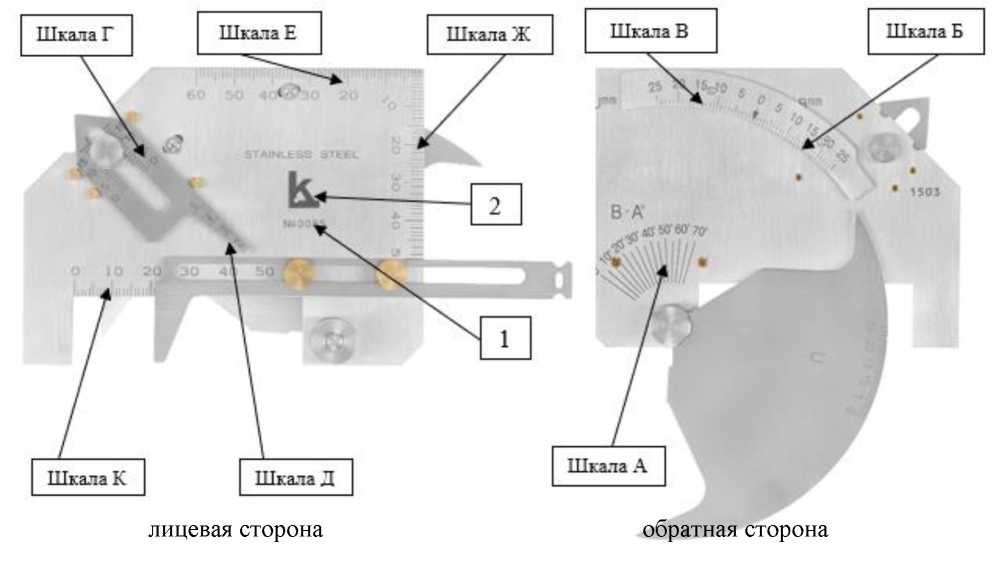

Наименование характеристики

Значение

Диапазон измерений плоского угла скоса кромки по измерительной шкале А

от 0° до 70°

Диапазон измерений линейных размеров, мм:

- по измерительным шкалам Б и В (глубина скоса кромки, смещение кромок, выпуклость стыкового шва и его корня, вогнутость стыкового шва и его корня высота катета углового шва, глубина дефекта, чешуйчатость, западание между валиками)

от 0 до 25

- по измерительной шкале Г (толщина углового шва)

от 0 до 15

- по измерительной шкале Д (ширина зазора между деталями)

от 2 до 5

- по измерительной шкале Е (толщина детали, длина дефекта)

от 0 до 60

- по измерительной шкале Ж (толщина детали, длина дефекта)

от 0 до 50

- по измерительной шкале К (ширина стыкового шва, длина дефекта, диаметр электродов, прутков и арматуры)

от 0 до 50

Цена деления при измерениях плоского угла скоса кромки по измерительной шкале А

U1 о о

Цена деления при измерениях линейных размеров, мм: - по измерительной шкале Б

1,0

- по измерительной шкале В

1,0

- по измерительной шкале Г

1,0

- по измерительной шкале Д

1,0

- по измерительной шкале Е

1,0

- по измерительной шкале Ж

1,0

- по измерительной шкале К

1,0

Предел допускаемой абсолютной погрешности измерений плоского угла скоса кромки по измерительной шкале А

±2,5°

Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм:

- по измерительной шкале Б

±0,25

- по измерительной шкале В

±0,25

- по измерительной шкале Г

±0,25

- по измерительной шкале Д

±0,25

- по измерительной шкале Е

±0,15

- по измерительной шкале Ж

±0,15

- по измерительной шкале К

±0,30

Наименование характеристики

Значение

Диапазон измерений линейных размеров, мм:

- по измерительной шкале А (толщина выпуклого углового шва)

от 0 до 20

- по измерительной шкале В (смещение кромок, высота стыкового шва, высота катета углового шва, высота выпуклостей)

от 0 до 20

- по измерительной шкале С (толщина нормального углового шва)

от 0 до 14

Цена деления при измерениях линейных размеров, мм: - по измерительной шкале А

0,2

- по измерительной шкале В

0,2

- по измерительной шкале С

0,2

Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм:

- по измерительной шкале А

±0,5

- по измерительной шкале В

±0,3

- по измерительной шкале С

±0,5

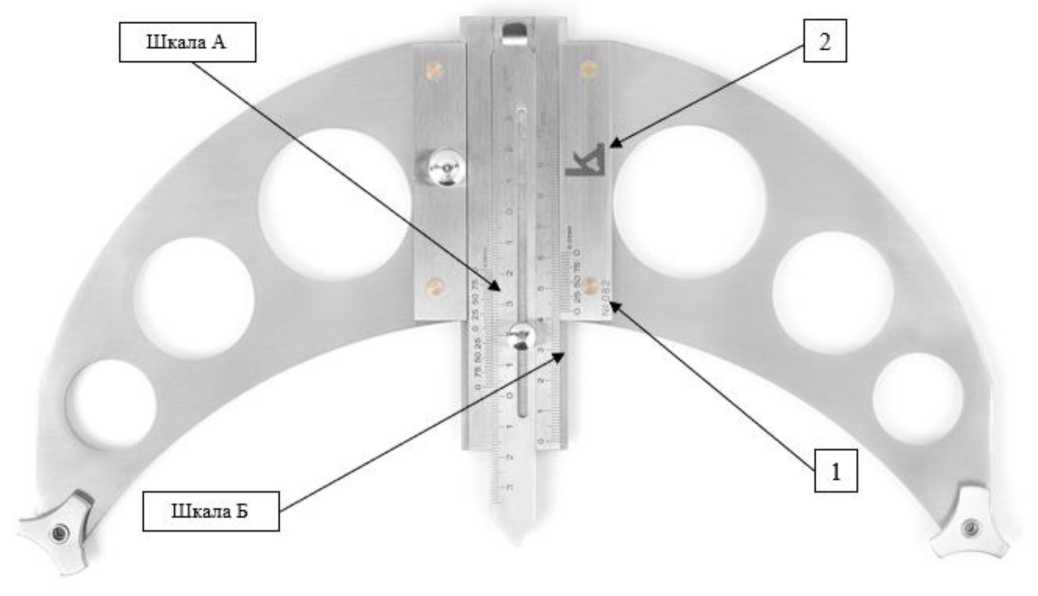

Наименование характеристики

Значение

WG-11

Исп. WG-11 low

Диапазон измерений линейных размеров, мм:

- по измерительной шкале А (радиальное смещение кромок, выпуклость сварного шва, отклонение профиля продольного сечения позиционирование измерительной базы)

от 0 до 105

от 0 до 95

- по измерительным шкалам Б (радиальное смещение кромок, выпуклость сварного шва, отклонение профиля продольного сечения

от 0 до 30

от 0 до 30

Цена деления при измерениях линейных размеров, мм - по измерительной шкале А

0,05

0,05

- по измерительной шкале Б

0,05

0,05

Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм:

- по измерительной шкале А

±0,30

±0,30

- по измерительной шкале Б

±0,30

±0,30

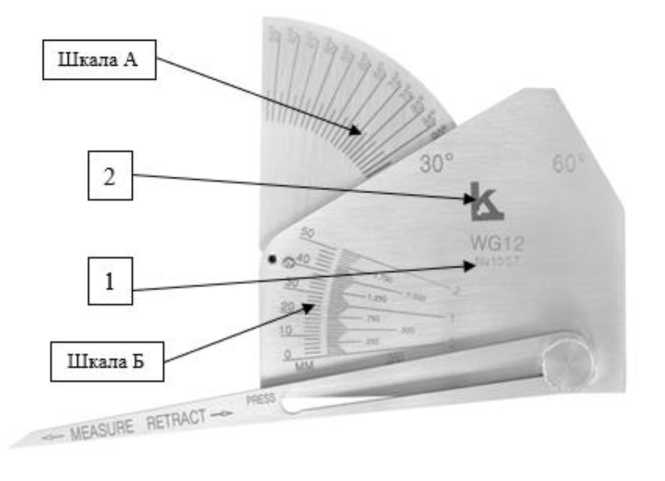

Наименование характеристики

Значение

Диапазон измерений плоского угла соединения свариваемых деталей по измерительной шкале А

от 30° до 90°

Диапазон измерений линейных размеров, мм:

- по измерительной шкале Б (смещение кромок, выпуклость стыкового шва и его корня, высота катета углового шва)

от 0 до 50

Номинальные значения углов перехода шва к основному металлу

30°; 60°

Цена деления при измерении по шкале А

2,5°

Цена деления при измерении по шкале Б, мм

2,0

Пределы допускаемой абсолютной погрешности измерений плоского угла по шкале А

±2,0°

Пределы допускаемой абсолютной погрешности измерений по шкале Б, мм

±0,5

Допускаемое отклонение воспроизведения плоского угла перехода шва к основному металлу

±2,5°

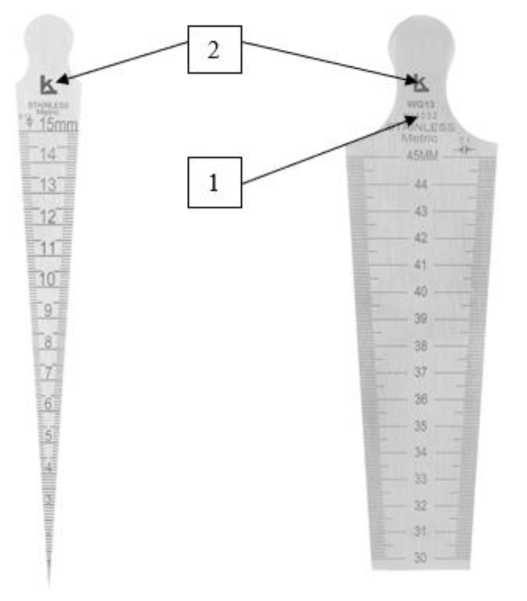

Наименование характеристики

Значение

Исп. №1

Исп. №2

Исп. №3

Исп. №4

Диапазон   измерений   линейных

размеров зазоров стыкуемых деталей, диаметров отверстий, мм

от 1 до 15

от 15 до 30

от 30 до 45

от 45 до 60

Цена деления шкалы, мм

0,1

0,1

0,1

0,1

Пределы допускаемой абсолютной погрешности измерений по шкале, мм

±0,1

±0,1

±0,1

±0,1

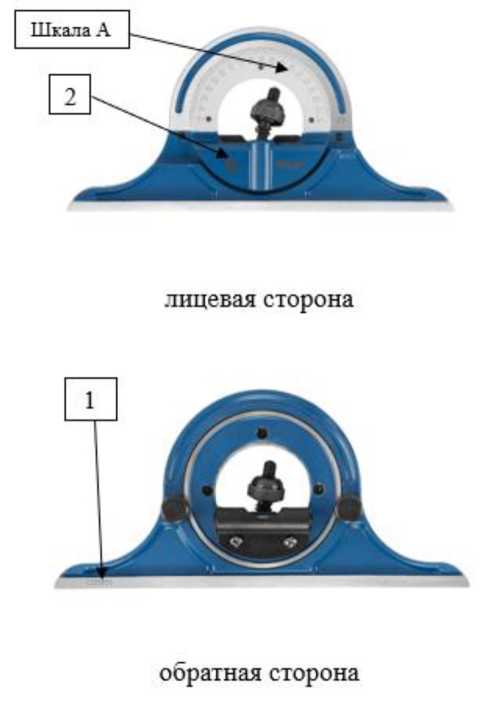

Наименование характеристики

Значение

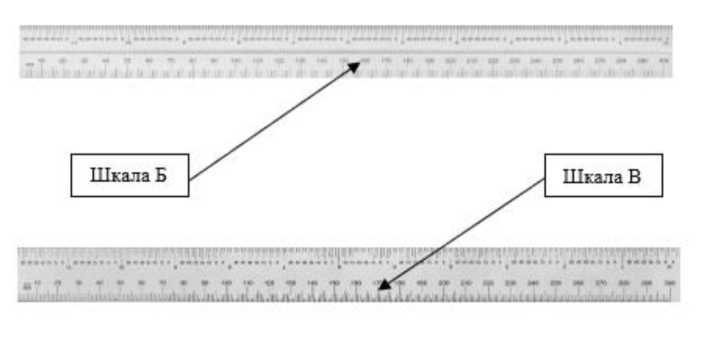

WG-14

Исп. WG-14 low

Диапазон измерений плоского угла соединения свариваемых деталей по измерительной шкале А

от 0° до 180°

от 20° до 180°

Диапазон измерений линейных размеров деталей по измерительной шкале Б, В, мм:

от 0 до 300

от 0 до 300

Цена деления измерительной шкалы А

1,0°

1,0°

Цена деления измерительной шкалы Б, мм

1,0

1,0

Цена деления измерительной шкалы В, мм

0,5

0,5

Пределы допустимой абсолютной погрешности измерений плоского угла соединения свариваемых деталей по измерительной шкале А

±1,0°

±1,0°

Пределы допустимой абсолютной погрешности измерений деталей по измерительным шкалам Б, В, мм:

±0,5

±0,5

Наименование характеристики

Значение

Диапазон измерений плоского угла скоса кромки по измерительной

от 0° до 60°

шкале А

(от 90° до 150°)

Диапазон измерений линейных размеров, мм:

- по измерительной шкале Б (смещение кромок, глубина подреза, глубина вогнутостей, высота выпуклостей, высота стыкового шва, высота углового шва, высота катета углового шва)

от 0 до 25

- по измерительной шкале В (толщина углового шва, высота выпуклостей)

от 0 до 20

- по измерительной шкале Г (длина притупления кромок, длина дефектов, толщина детали)

от 3 до 60

Цена деления измерительной шкалы А

СП о о

Цена деления при измерениях линейных размеров, мм: - по измерительной шкале Б

1,0

- по измерительной шкале В

1,0

- по измерительной шкале Г

1,0

Пределы допустимой абсолютной погрешности измерений плоского угла скоса кромки по измерительной шкале А

±2,5°

Пределы допустимой абсолютной погрешности измерений линейных размеров, мм:

- по измерительной шкале Б

±0,5

- по измерительной шкале В

±0,5

- по измерительной шкале Г

±0,5

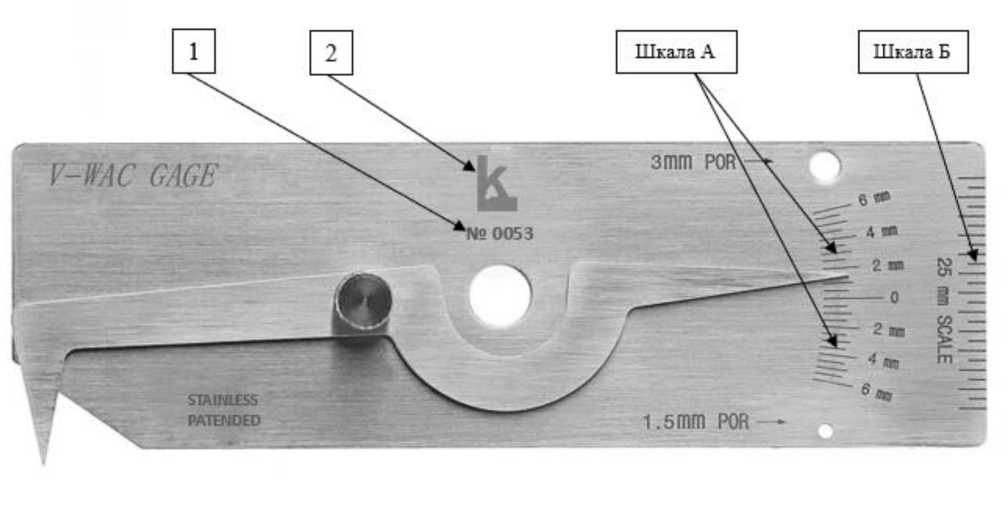

Наименование характеристики

Значение

Диапазон измерений линейных размеров, мм:

• - по измерительной шкале А (смещение кромок, высота выпуклостей, высота стыкового шва)

• - по измерительной шкале А (смещение кромок, глубина подреза, глубина вогнутостей)

• - по измерительной шкале Б (длина притупления кромок, длина дефектов, толщина детали)

от 0 до 6

от 0 до 6

от 0 до 25

Цена деления при измерениях линейных размеров, мм:

• - по измерительной шкале А

• - по измерительной шкале Б

о о

Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм:

• - по измерительной шкале А

• - по измерительной шкале Б

±0,5 ±0,25

Номинальные значения воспроизведения диаметров отверстий, мм

1,5; 3,0

Допускаемое отклонение воспроизведения диаметров отверстий от номинального значения, мм

±0,2

Наименование характеристики

Значение

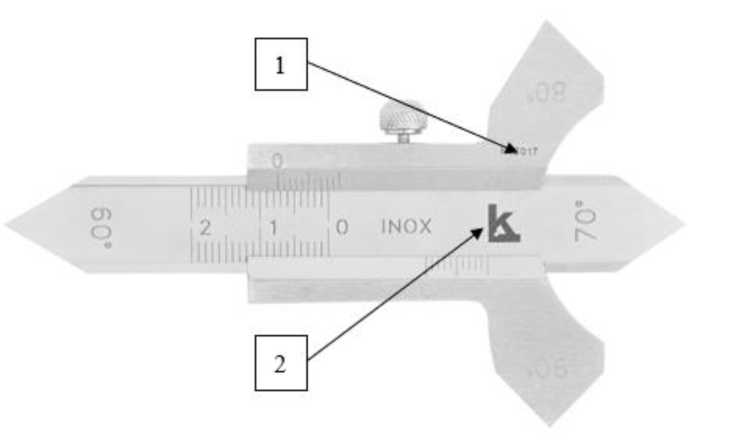

Ушерова-Маршака

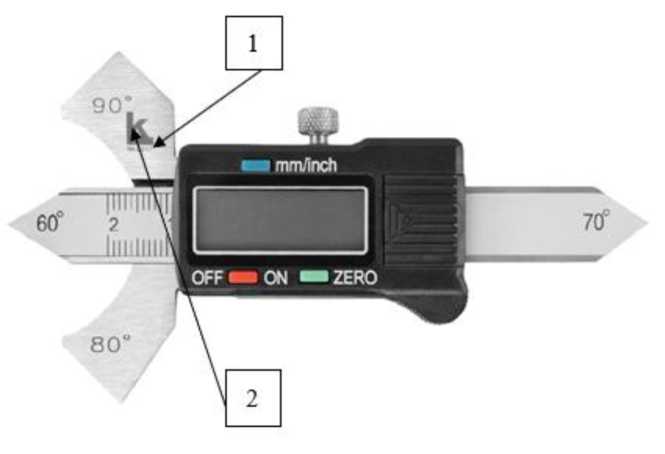

Ушерова-Маршака цифровой

Диапазон измерений линейных размеров, мм:

- смещения кромок, подрезов, западаний между

от 0 до 10

от 0 до 10

валиками, глубины вогнутости корня шва

- смещения кромок, подрезов, высоты выпуклости корня

от 0 до 10

от 0 до 10

шва, высоты усиления стыкового шва

- высоты усиления углового шва

от 0 до 20

от 0 до 20

Номинальные значения углов скоса кромки, ..,°

60°; 70°; 80°; 90°

60°; 70°; 80°; 90°

Цена деления шкал при измерении, мм:

- смещения кромок, подрезов, западаний между валиками, глубины вогнутости и высоты выпуклости корня шва, высоты усиления стыкового шва

1,0

0,01

- высоты усиления углового шва

1,0

0,01

Пределы допускаемой абсолютной погрешности при измерении, мм:

- смещения кромок, подрезов, западаний между валиками, глубины вогнутости и высоты выпуклости корня шва, высоты усиления стыкового шва

±0,5

±0,15

- высоты усиления углового шва

±0,2

±0,2

Пределы допускаемых отклонений от номинальных значений углов скоса кромки

±2,5°

±2,5°

Наименование характеристики

Значение для моделей

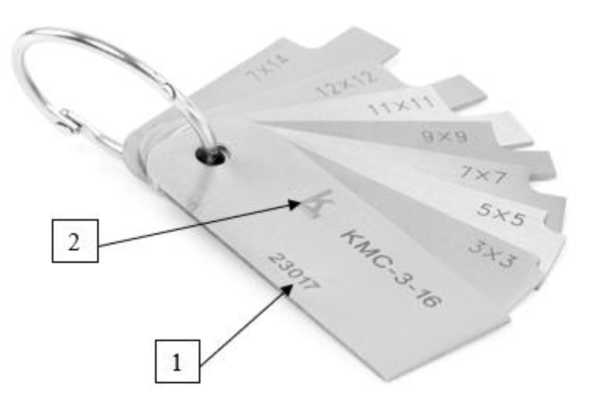

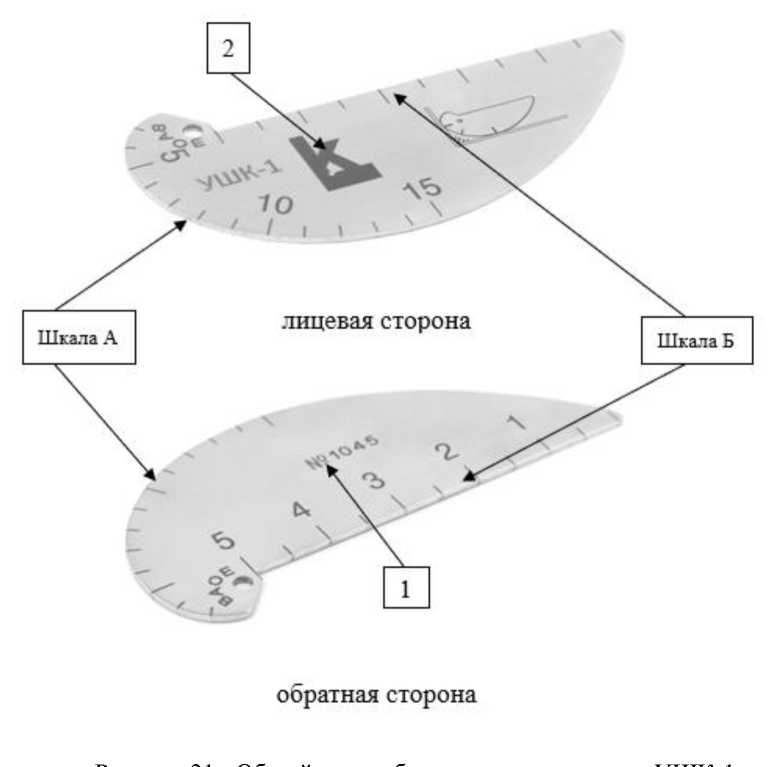

УШК-1

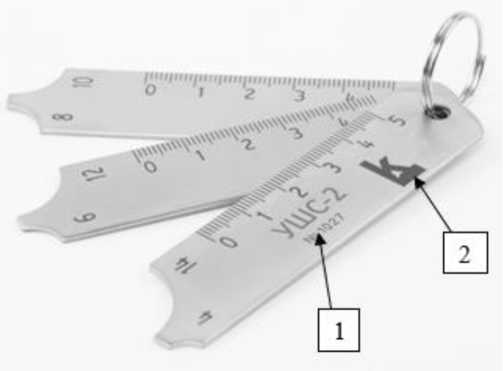

УШС-2

КМС-3-16

Диапазон измерений длин при измерениях, мм:

• - притупления кромки, ширины шва

• - по измерительной шкале А (высоты усиления углового и нахлесточного швов)

• - по измерительной шкале Б (высоты усиления стыкового шва, высоты выпуклости корня шва)

от 3 до 15

от 0 до 5

от 0 до 50

-

Номинальные значения длин катетов угловых швов, мм

-

4; 6; 8; 10;

12; 14

3x3; 4x4;

5x5; 6x6;

7x7; 8x8; 9x9; 10x5;

10x10;

11x11;

12x6; 12x12; 14x7; 16x8

Цена деления шкал при измерениях, мм:

• - притупления кромки, ширины шва

• - по измерительной шкале А (высоты усиления углового и нахлесточного швов)

• - по измерительной шкале Б (высоты усиления

1,0

1,0

-

Наименование характеристики

Значение

УШК-1

УШС-2

КМС-3-16

стыкового шва, высоты выпуклости корня шва)

0,5

-

-

Пределы допускаемой абсолютной погрешности измерений, мм: - притупления кромки, ширины шва

±0,15

- по измерительной шкале А (высоты усиления углового и нахлесточного швов)

±0,50

_-

_-

- по измерительной шкале Б (высоты усиления стыкового шва, высоты выпуклости корня шва)

±0,25

Допускаемые отклонения от номинальных значений длин катетов угловых швов, мм, не более

±0,20

±0,20

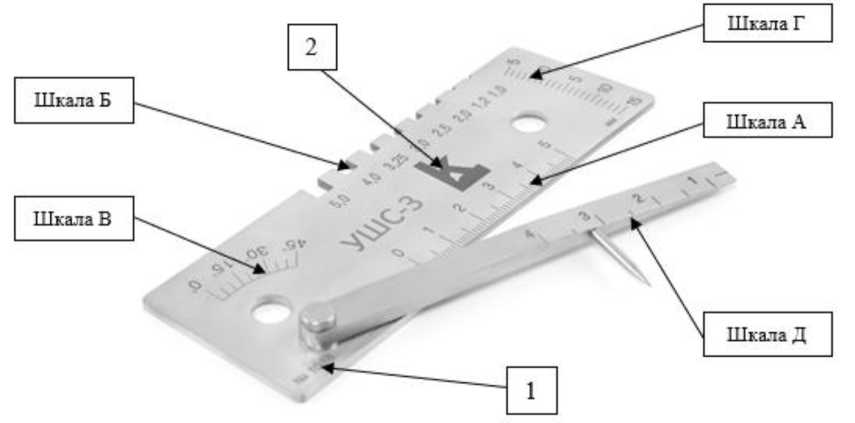

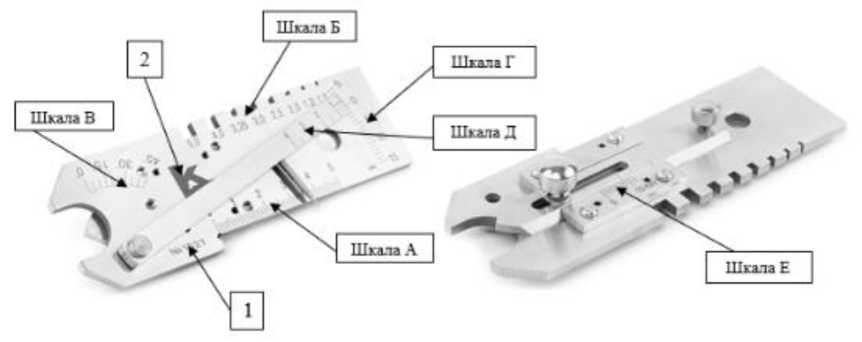

Наименование характеристики

Значение

Диапазон измерений линейных размеров, мм:

- по измерительной шкале А (длина притупления кромок, ширина шва)

от 0 до 50

- по измерительной шкале Г (глубина вогнутостей)

от 0 до 15

- по измерительной шкале Г (высота выпуклостей)

от 0 до 5

- по измерительной шкале Д (толщина зазора в соединении)

от 1 до 4

- по измерительной шкале Е* (высота углового шва)

от 0 до 12

Цена деления при измерении линейных размеров, мм: - по измерительной шкале А

1,0

- по измерительной шкале Г

1,0

- по измерительной шкале Д

0,5

- по измерительной шкале Е*

1,0

Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм:

- по измерительной шкале А

±0,15

- по измерительной шкале Г

±0,50

- по измерительной шкале Д

±0,25

- по измерительной шкале Е*

±0,50

Номинальные значения ширины пазов измерительной шкалы Б

1,00; 1,20;

(диаметр электродов), мм

2,00; 2,50;

3,00; 3,25;

4,00; 5,00

Допускаемое отклонение от номинального значения ширины пазов измерительной шкалы Б, мм

±0,1

Диапазон измерений плоского угла разделки кромки по измерительной шкале В

от 0° до 45°

Цена деления при измерениях плоского угла разделки кромки по измерительной шкале В

СП о о

Пределы допускаемой абсолютной погрешности измерений плоского угла разделки кромки по измерительной шкале В

±2,5°

* Только для шаблона сварщика универсального модели УШС-4

Наименование характеристики

Значение

Исп. №1

Исп. №2

Исп. №3

Диапазон измерения линейных размеров по измерительной шкале А (длина притупления кромок, длина дефектов, толщина детали), мм

от 0 до 25

Цена деления при измерении линейных размеров по измерительной шкале А, мм

1

Пределы допускаемой абсолютной погрешности линейных размеров по измерительной шкале А, мм

±0,2

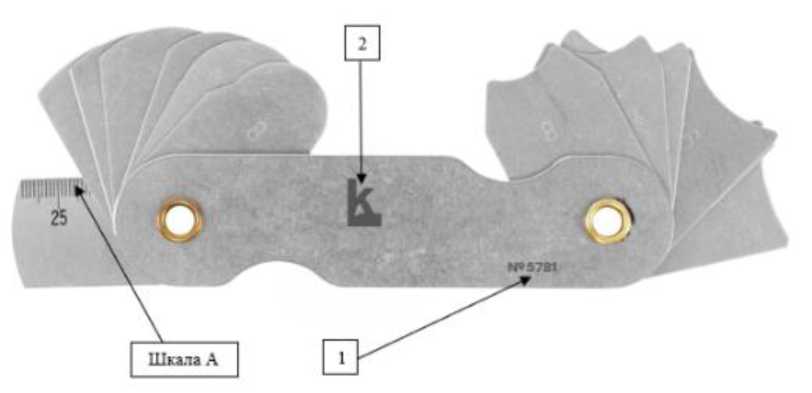

Номинальные значения воспроизведения радиусов пластин шаблона (выпуклость), мм

1,0; 1,2; 1,6; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0

8,0; 10,0; 12,0; 16,0; 20,0;

25,0

7,0; 8,0; 9,0;

10,0; 11,0;

12,0; 14,0;

16,0; 18,0;

20,0; 22,0;

25,0

Номинальные значения воспроизведения радиусов пластин шаблона (вогнутость), мм

1,0; 1,2; 1,6; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0

8,0; 10,0; 12,0; 16,0; 20,0;

25,0

7,0; 8,0; 9,0;

10,0; 11,0;

12,0; 14,0;

16,0; 18,0;

20,0; 22,0;

25,0

Допускаемое отклонение воспроизведения радиусов от номинального значения, мм

±0,2

Наименование характеристики

Значение

Габаритные размеры (Длина х Ширина х Высота), мм,

не более, для шаблонов моделей:

- WG-01

75x50x15

- WG-01+

75x50x15

- WG-1

72x62x14

- WG-2+

105x90x20

- WG-4 HI-LO

160x70x10

- WG-4 HI-LO Economy

150x12x8

- WG-5in

103x33x15

- WG-6

70x60x15

- WG-7

85x80x15

- WGU-8M

128x79x16

- WG -9

110x85x15

- WG-11

315x212x16

- WG-11, исп. WG-11 low

315x212x16

- WG-12

130x80x16

- WG-13:

- исполнение №1

155x20x4

- исполнение №2

160x33x2

- исполнение №3

165x50x2

Наименование характеристики

Значение

- исполнение №4

175x65x2

- WG-14

300x90x30

- WG-14, исп. WG-14 low

300x90x30

- WG-17

105x70x15

- WG-18

102x32x6

- УШК-1

105x60x5

- УШС-2

105x60x15

- КМС-3-16

63x30x1

- Ушерова-Маршака

105x60x5

- Ушерова-Маршака цифрового

105x60x15

- УШС-3

300x45x16

- УШС-4

300x45x25

- WGR:

- исполнение №1

70x15x12

- исполнение №2

75x20x15

- исполнение №3

80x25x17

Масса, кг, не более, для шаблонов моделей:

- WG-01

0,100

- WG-01+

0,100

- WG-1

0,125

- WG-2+

0,200

- WG-4 HI-LO

0,130

- WG-4 HI-LO Economy

0,050

- WG-5in

0,150

- WG-6

0,070

- WG-7

0,080

- WGU-8M

0,175

- WG -9

0,150

- WG-11

0,780

- WG-11, исп. WG-11 low

0,780

- WG-12

0,105

- WG-13:

- исполнение №1

0,030

- исполнение №2

0,035

- исполнение №3

0,055

- исполнение №4

0,080

- WG-14

0,600

- WG-14, исп. WG-14 low

0,600

- WG-17

0,130

- WG-18

0,035

- УШК-1

0,040

- УШС-2

0,070

- КМС-3-16

0,125

- Ушерова-Маршака

0,075

- Ушерова-Маршака цифрового

0,090

- УШС-3

0,180

- УШС-4

0,200

- WGR:

- исполнение №1

0,050

Наименование характеристики

Значение

- исполнение №2

0,050

- исполнение №3

0,100

Условия эксплуатации:

- температура окружающего воздуха, °С

от -45 до +45

- относительная влажность воздуха при температуре +25 °С, %, не более

80
