Сведения о средстве измерений: 93114-24 Индикаторы рычажно-зубчатые

Номер по Госреестру СИ: 93114-24
93114-24 Индикаторы рычажно-зубчатые
(Обозначение отсутствует)

Назначение средства измерений:
Индикаторы рычажно-зубчатые (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, определения величин отклонения от заданной геометрической формы и взаимного расположения поверхностей.

сертификация программного обеспечения

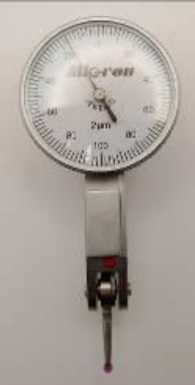

Внешний вид. Индикаторы рычажно-зубчатые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Индикаторы рычажно-зубчатые
Рисунок № 1

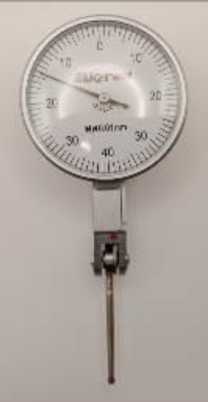

Внешний вид. Индикаторы рычажно-зубчатые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Индикаторы рычажно-зубчатые
Рисунок № 2

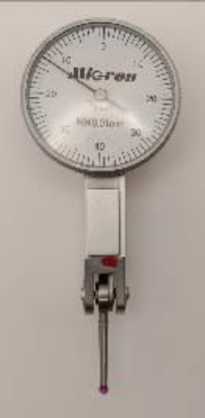

Внешний вид. Индикаторы рычажно-зубчатые, http://oei-analitika.ru рисунок № 3
Внешний вид.
Индикаторы рычажно-зубчатые
Рисунок № 3

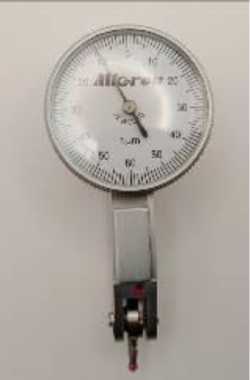

Внешний вид. Индикаторы рычажно-зубчатые, http://oei-analitika.ru рисунок № 4
Внешний вид.
Индикаторы рычажно-зубчатые
Рисунок № 4

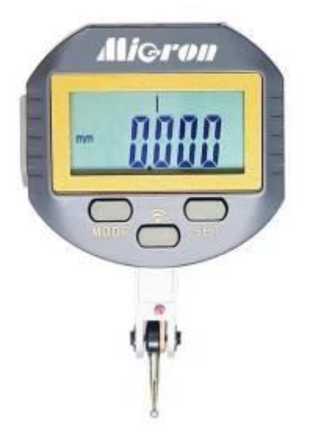

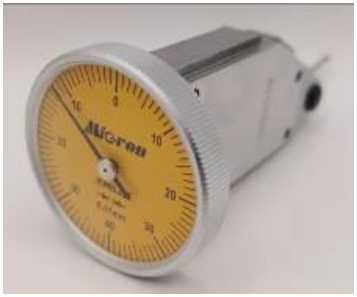

Внешний вид. Индикаторы рычажно-зубчатые, http://oei-analitika.ru рисунок № 5
Внешний вид.
Индикаторы рычажно-зубчатые
Рисунок № 5

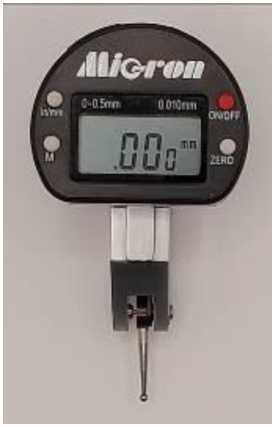

Внешний вид. Индикаторы рычажно-зубчатые, http://oei-analitika.ru рисунок № 6
Внешний вид.
Индикаторы рычажно-зубчатые
Рисунок № 6
Внешний вид. Индикаторы рычажно-зубчатые, http://oei-analitika.ru рисунок № 7
Внешний вид.
Индикаторы рычажно-зубчатые
Рисунок № 7

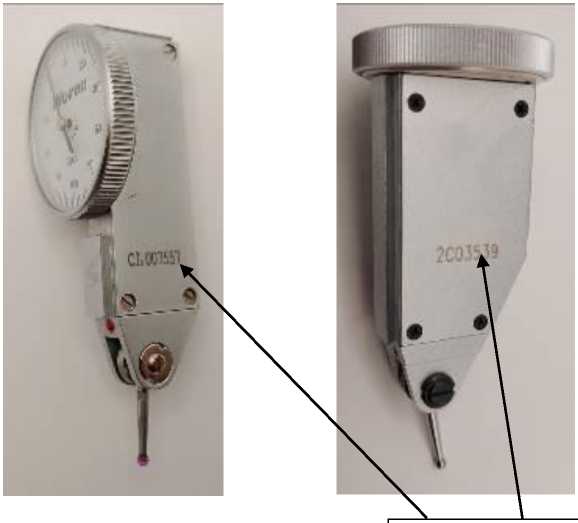

Внешний вид. Индикаторы рычажно-зубчатые, http://oei-analitika.ru рисунок № 8
Внешний вид.
Индикаторы рычажно-зубчатые
Рисунок № 8

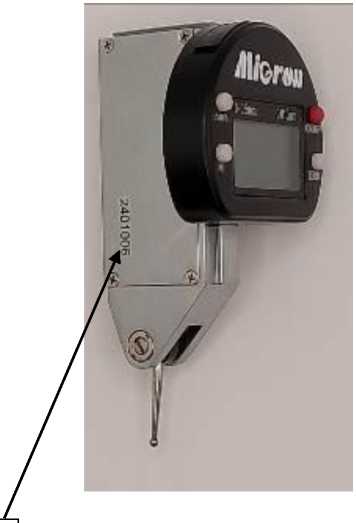

Внешний вид. Индикаторы рычажно-зубчатые, http://oei-analitika.ru рисунок № 9
Внешний вид.
Индикаторы рычажно-зубчатые
Рисунок № 9

Общие сведения

Дата публикации - 06.09.2024
Срок свидетельства - 04.09.2029
Номер записи - 194939
ID в реестре СИ - 1418807
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, ИРТ, ИРБЦ, ИРБ-02, ИРБ-0,8-0,01, ИРБ, исполнение 2., ИРБ 0-0,8-0,01, ИРБ 0-0,8, ИРБ 0-0,2-0,002, ИРБ,

Производитель

Изготовитель - SHANGHAI UNI-STAR TOOLS COMPANY
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 703
Выдано извещений - 0
Кол-во периодических поверок - 42
Кол-во средств измерений - 130
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2108 от 2024.09.04 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Индикаторы рычажно-зубчатые (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений SHANGHAI UNI-STAR TOOLS COMPANY

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85174-22
06.04.2027
Нутромеры индикаторные, Обозначение отсутствует
SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ )
ОТ
МП
1 год
89267-23
09.06.2028
Линейки измерительные металлические, Micron
SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ )
ОТ
МП
1 год
90663-23
07.12.2028
Угольники поверочные 90°, Micron
SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ )
ОТ
МП
1 год
91149-24
29.01.2029
Штангенциркули, Micron
SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ )
ОТ
МП
1 год
91454-24
28.02.2029
Скобы с отсчетным устройством, Micron
SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ )
ОТ
МП
1 год
92447-24
24.06.2029
Штангенрейсмасы, Micron
SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ )
ОТ
МП
1 год
93019-24
27.08.2029
Угломеры с нониусом Micron, Обозначение отсутствует
SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ )
ОТ
МП
1 год
93019-24
27.08.2029
Угломеры с нониусом Micron, Обозначение отсутствует
SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ )
ОТ
МП
1 год
93114-24
04.09.2029
Индикаторы рычажно-зубчатые, Обозначение отсутствует
SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ )
ОТ
МП
1 год
93125-24
09.09.2029
Штангенглубиномеры Micron, Обозначение отсутствует
SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ )
ОТ
МП
1 год
93730-24
15.11.2029
Глубиномеры микрометрические Micron, Обозначение отсутствует
SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ )
ОТ
МП
1 год
93960-24
29.11.2029
Нутромеры микрометрические Micron, Обозначение отсутствует
SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ )
ОТ
МП
1 год
94065-24
11.12.2029
Глубиномеры индикаторные Micron, Обозначение отсутствует
SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ )
ОТ
МП
1 год
94906-25
14.03.2030
Штангенциркули специальные Micron, Обозначение отсутствует
SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ )
ОТ
МП
1 год
96115-25
13.08.2030
Шаблоны сварщика универсальные Калиброн,
SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ )
ОТ
МП
1 год
96802-25
01.11.2030
Плиты поверочные и разметочные Micron,
SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ )
ОТ
МП
2 года

Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Кто поверяет Индикаторы рычажно-зубчатые (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "АЛТАЙСКИЙ ЦСМ"
(RA.RU.311486)
РСТ
  • ИРБ
  • 1 1 0 1 0 1 0 1
    ПАО "ЗМЗ"
    (RA.RU.311925)
  • ИРБ
  • 1 1 0 1 0 1 0 1
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • Нет модификации
  • 5 5 0 5 0 5 0 5
    ПАО ЗАВОД "КРАСНОЕ ЗНАМЯ"
    (RA.RU.311572)
  • ИРБ
  • 2 0 2 0 2 0 2
    ООО РМЦ "КАЛИБРОН"
    (РОСС RU.0001.310096)
  • ИРБ
  • ИРТ
  • ИРБЦ
  • 659 394 658 1 0 659 658 1
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • ИРБ 0-0,8
  • 1 0 1 0 1 0 1
    ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • ИРБ
  • 1 1 0 1 0 1 0 1
    ФБУ "ПРИОКСКИЙ ЦСМ"
    (RA.RU.311265)
  • ИРБ
  • 1 1 1 0 0 1 1 0
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • ИРБ-02
  • ИРБ
  • 3 3 2 1 0 1 0 1
    ООО "ЮЖУРАЛ-ТЕСТ"
    (RA.RU.312195)
  • ИРБ 0-0,8-0,01
  • ИРБ 0-0,2-0,002
  • ИРБ-0,8-0,01
  • ИРБ-0,12-0,001
  • 15 12 0 15 0 15 0 15
    АО "СЕВЕРНЫЙ ПРЕСС"
    (РОСС СОБ 3.00102.2013)
  • ИРБ
  • 1 1 0 1 0 1 0 1
    ФБУ "ПЕНЗЕНСКИЙ ЦСМ"
    (RA.RU.311246)
    РСТ
  • ИРБ, исполнение 2.
  • 1 0 1 0 1 0 1
    ПАО "ОДК-САТУРН"
    (1844)
  • Нет модификации
  • 12 12 0 12 0 12 0 12

    Стоимость поверки Индикаторы рычажно-зубчатые (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским методом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта индикаторов.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

    Стандарт предприятия SHANGHAI UNI-STAR TOOLS COMPANY «Индикаторы рычажно-зубчатые».

    Правообладатель

    SHANGHAI UNI-STAR TOOLS COMPANY, КНР

    Адрес: No. 15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316, China

    Изготовитель

    SHANGHAI UNI-STAR TOOLS COMPANY, КНР
    Адрес: No. 15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316, China

    Испытательный центр

    Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн» (ООО РМЦ «Калиброн»)
    Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23, эт. 1, помещ. 2
    Телефон: +7 (495) 796-92-75
    Web-сайт: https://calibronrmc.ru/
    E-mail: info@calibronrmc.ru

    Правообладатель

    SHANGHAI UNI-STAR TOOLS COMPANY, КНР
    Адрес: No. 15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316, China

    Принцип действия индикаторов основан на преобразовании малых перемещений измерительного рычага, в пропорциональные угловые перемещения стрелки отсчетного устройства или в пропорциональное изменение напряжения в электрической схеме цифрового отсчетного устройства с последующим выводом результатов измерений на дисплей.

    К средствам измерений данного типа относятся индикаторы следующих модификаций:

    • -  ИРБ - боковые со шкалами, параллельными оси измерительного рычага в среднем положении;

    • -  ИРБЦ - боковые с цифровым отсчетным устройством, параллельным оси измерительного рычага в среднем положении;

    • -   ИРТ - торцевые со шкалами, перпендикулярными оси измерительного рычага в среднем положении.

    Индикаторы модификаций ИРБ и ИРТ состоят из корпуса со встроенным механизмом, измерительного рычага со сферическим измерительным наконечником и круговой шкалой со стрелкой. Настройка на «ноль» или любое другое деление шкалы производится с помощью подвижного ободка.

    Индикаторы модификации ИРБЦ состоят из корпуса со встроенным механизмом, измерительного рычага со сферическим измерительным наконечником и цифровым отсчетным устройством.

    Измерительный наконечник индикаторов может быть твердосплавным или рубиновым.

    Настройка индикатора на «ноль» производится с помощью кнопки «ZERO».

    Индикаторы могут быть оснащены зажимным устройством с пазом типа «ласточкин хвост» для крепления в стойках и штативах.

    Конструкция индикаторов обеспечивает возможность поворота измерительного рычага относительно корпуса индикатора не менее, чем на 90° от продольной оси корпуса индикатора.

    Все индикаторы изготавливаются в двух исполнениях 1 и 2, отличающихся между собой наибольшей разностью погрешностей и размахом показаний.

    Товарный знак               наносится на титульный лист паспорта индикаторов

    типографским методом, на циферблат индикаторов краской или методом лазерной маркировки, на цифровое отсчетное устройство краской или методом лазерной маркировки.

    Общий вид индикаторов указан на рисунках 1 - 3.

    Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую поверхность корпуса индикатора лазерной маркировкой в местах, указанных на рисунке 4.

    Возможность нанесения знака поверки на средство измерений отсутствует.

    Пломбирование индикаторов от несанкционированного доступа не предусмотрено.

    Цвет циферблата может отличаться от представленных на рисунках 1-2 и не влияет на метрологические характеристики индикаторов.

    Индикаторы модификации ИРБЦ должны питаться от автономного источника питания.

    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru
    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru
    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 1 - Общий вид индикаторов модификации ИРБ

    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru
    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 2 - Общий вид индикаторов модификации ИРТ

    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru
    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 3 - Общий вид индикаторов модификации ИРБЦ

    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru

    Место нанесения

    Внешний вид. Индикаторы рычажно-зубчатые (Обозначение отсутствует), http://oei-analitika.ru

    заводского номера

    Рисунок 4 - Место нанесения заводского номера


    Таблица 6 - Комплектность

    Модификация

    Количество

    Индикатор

    Футляр

    Паспорт

    Зажимное устройство с пазом типа «ласточкин хвост»*

    Элемент

    питания

    ИРБ

    1 шт.

    1 шт.

    1 шт.

    1 шт.

    -

    ИРТ

    1 шт.

    1 шт.

    1 шт.

    1 шт.

    -

    ИРБЦ

    1 шт.

    1 шт.

    1 шт.

    1 шт.

    1 шт.

    * по дополнительному заказу


    Под размахом показаний понимается наибольшая разность между отдельными тому же

    повторными показаниями индикатора, соответствующими одному и действительному значению измеряемой величины при неизменных внешних условиях.

    Таблица 1 - Наибольшая

    показаний

    Модификация

    Диапазон измерений, мм

    Цена деления/дискрет ность отсчетного устройства, мм

    Наибольшая разность погрешностей1, мкм, не более

    Размах показаний2, мкм, не более

    Исп. 1

    Исп. 2

    Исп.1

    Исп.2

    ИРБ

    от 0 до 0,12

    0,001

    3

    5

    2

    4

    ИРБ

    от 0 до 0,2

    0,001

    3

    5

    2

    4

    ИРБ

    от 0 до 0,2

    0,002

    4

    6

    2

    4

    ИРБ

    от 0 до 0,8

    0,01

    10

    15

    3

    5

    ИРТ

    от 0 до 0,8

    0,01

    10

    15

    3

    5

    ИРБЦ

    от 0 до 0,5

    0,01

    10

    20

    10

    20

    ИРБЦ

    от 0 до 0,2

    0,001

    5

    8

    1

    2

    ИРБЦ

    от 0 до 0,8

    0,001

    13

    17

    3

    5

    Примечания:

    • 1 - Под наибольшей разностью погрешностей измерений индикатора понимают наибольшую алгебраическую разность погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага.

    • 2

    Таблица 2 -

    и

    Наименование характеристики

    Значение

    Измерительное усилие, Н

    от 0,1 до 0,6

    Усилие поворота измерительного рычага, Н

    от 2,5 до 7,0

    Таблица 3 - Основные технические

    Модификация

    Диапазон измерений, мм

    Цена деления/дискретность отсчетного устройства, мм

    Габаритные размеры (Длина х Ширина х Высота), мм, не более

    Масса, кг, не более

    ИРБ

    от 0 до 0,12

    0,001

    80 х 35 х 30

    0,090

    ИРБ

    от 0 до 0,2

    0,001; 0,002

    80 х 35 х 30

    0,090

    ИРБ

    от 0 до 0,8

    0,01

    95 х 45 х 30

    0,100

    ИРТ

    от 0 до 0,8

    0,01

    80 х 35 х 35

    0,100

    ИРБЦ

    от 0 до 0,5

    0,01

    90 х 50 х 50

    0,130

    ИРБЦ

    от 0 до 0,2

    0,001

    90 х 50 х 50

    0,150

    ИРБЦ

    от 0 до 0,8

    0,001

    90 х 50 х 50

    0,200

    Таблица 4 - Условия

    Наименование характеристики

    Значение

    Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, %, не более

    от +15 до +25

    80

    Таблица 5 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет, не более

    3

    Средняя наработка на отказ, условных измерений1)

    120000

    Примечание: 1) - Под условным измерением понимают один прямой и один обратный ход измерительного стержня в пределах не менее диапазона измерений


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
