Номер по Госреестру СИ: 92447-24
92447-24 Штангенрейсмасы
(Micron)
Назначение средства измерений:
Штангенрейсмасы Micron (далее по тексту - штангенрейсмасы) предназначены для измерений линейных размеров и проведения разметочных работ.

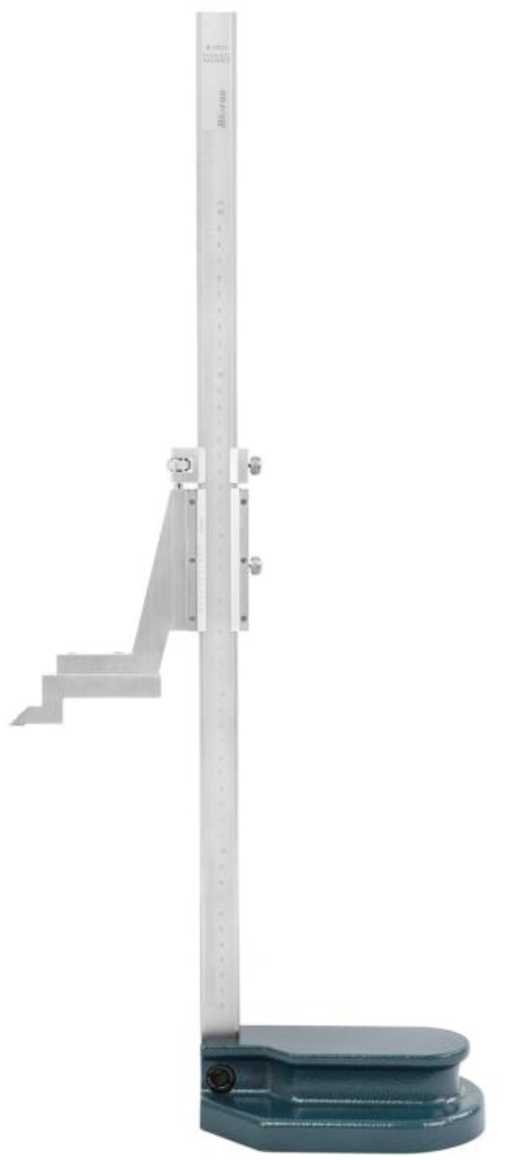

Внешний вид.
Штангенрейсмасы
Рисунок № 1
Внешний вид.
Штангенрейсмасы
Рисунок № 2
Внешний вид.
Штангенрейсмасы
Рисунок № 3

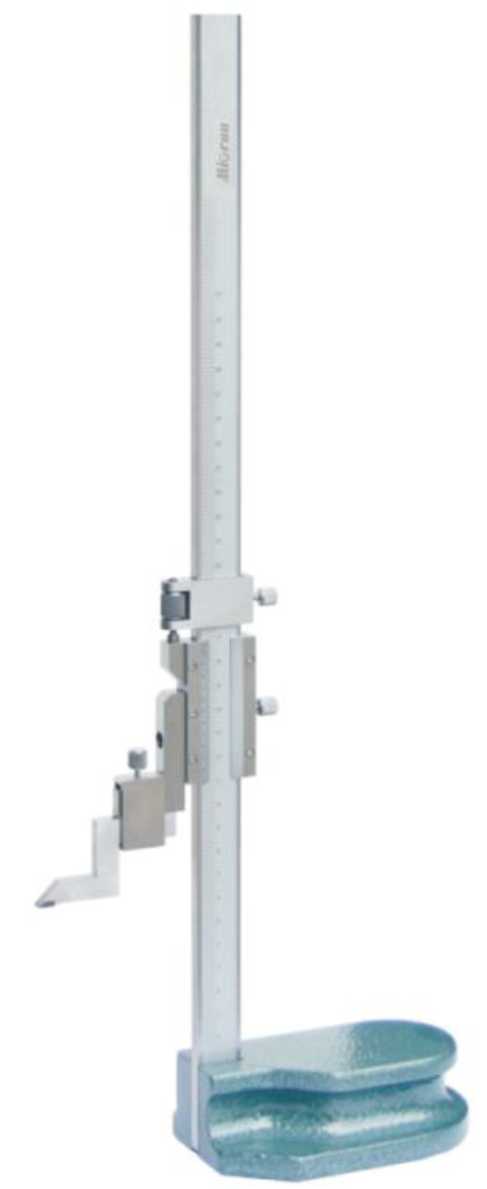

Внешний вид.
Штангенрейсмасы
Рисунок № 4

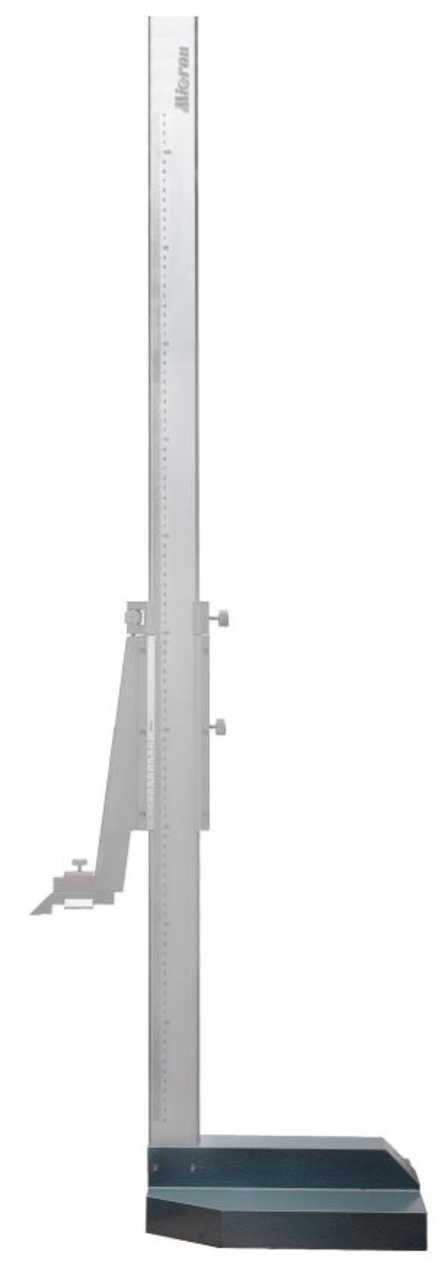

Внешний вид.
Штангенрейсмасы
Рисунок № 5

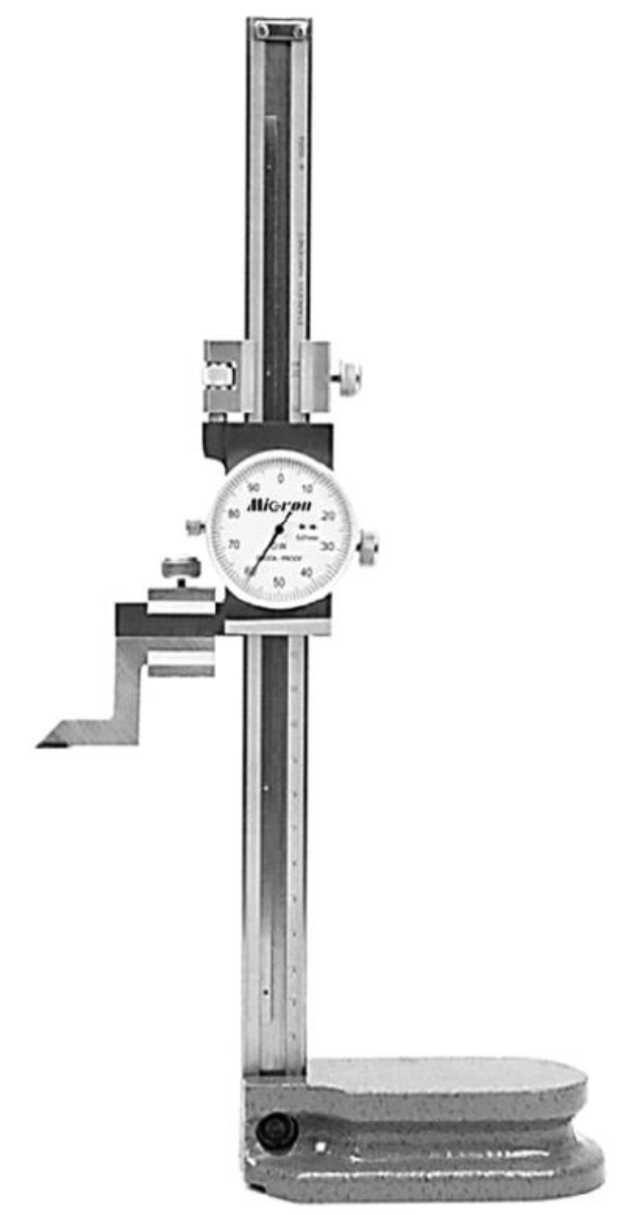

Внешний вид.
Штангенрейсмасы
Рисунок № 6

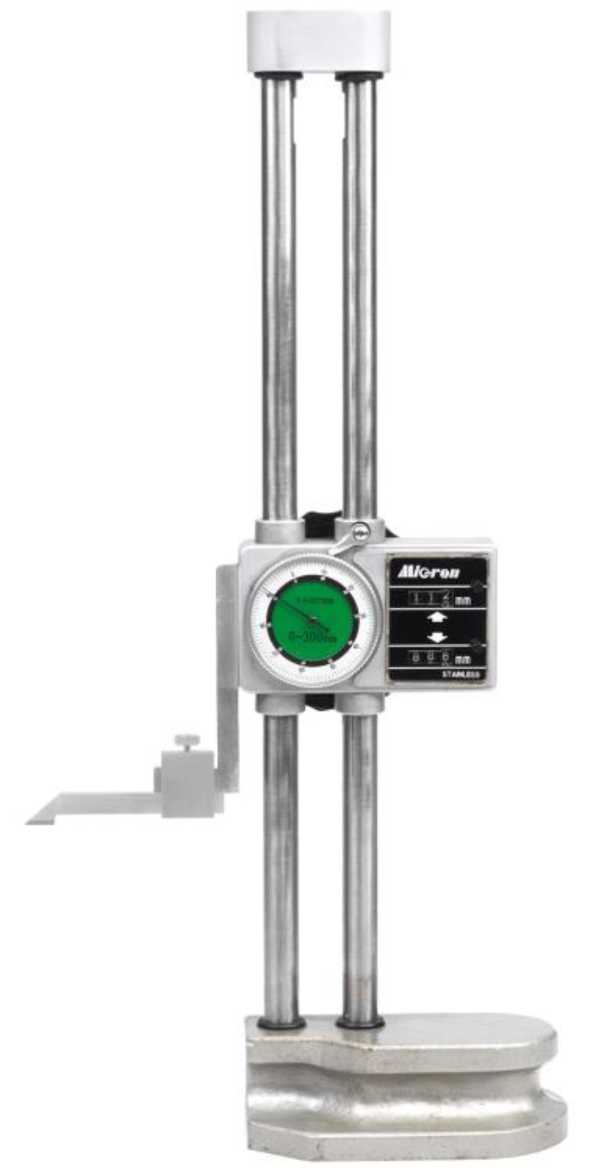

Внешний вид.
Штангенрейсмасы
Рисунок № 7

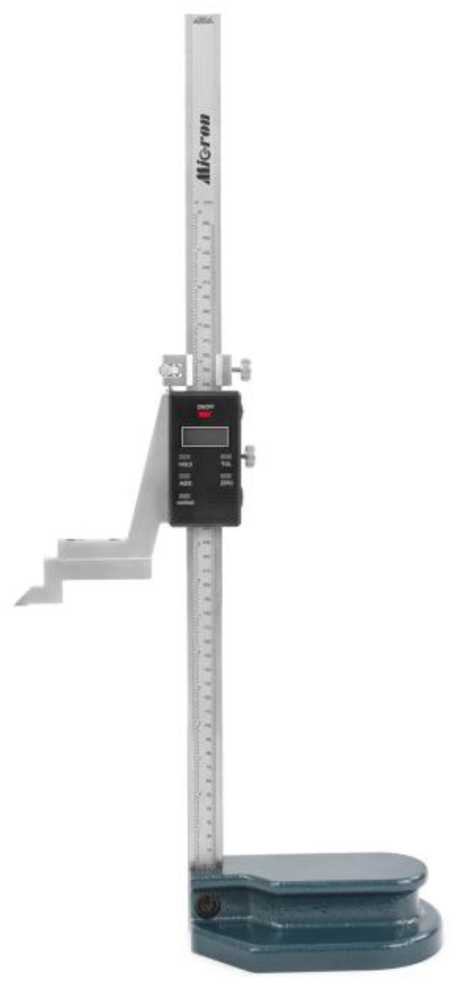

Внешний вид.
Штангенрейсмасы
Рисунок № 8

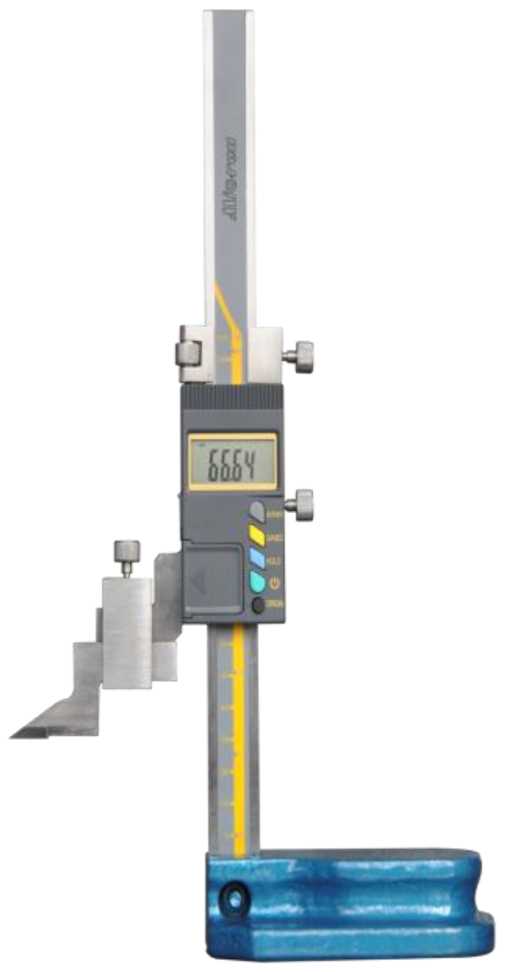

Внешний вид.
Штангенрейсмасы
Рисунок № 9
Внешний вид.
Штангенрейсмасы
Рисунок № 10
Общие сведения
Дата публикации - 24.06.2024
Срок свидетельства - 24.06.2029
Номер записи - 194293
ID в реестре СИ - 1417197
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ШРЦ-300 (0-300)мм, ШРЦ, исполнение 1, ШРЦ, исп.1, ШРЦ 630, ШРЦ, ШРК исполнения 2, ШРК, ШР-250-0,05, ШР-250, ШР-(0-630)0,1, ШР-(0-400)0,1, ШР, диапазон измерений от 0 до 300 мм, ШР, (0 - 500) мм, значение отсчета по нониусу 0,05 мм, ШР 0-500-0,05, ШР (0-400) мм, ц.д. 0,05 мм, ШР, Нет модификации, модиф. ШР, (0-630) мм, модиф. ШР, (0-400) мм, -,
Производитель
Изготовитель - SHANGHAI UNI-STAR TOOLS COMPANY
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 545
Выдано извещений - 2
Кол-во периодических поверок - 72
Кол-во средств измерений - 128
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1493 от 2024.06.24 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Штангенрейсмасы (Micron)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений SHANGHAI UNI-STAR TOOLS COMPANY
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85174-22 06.04.2027 |
Нутромеры индикаторные, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
89267-23 09.06.2028 |
Линейки измерительные металлические, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
90663-23 07.12.2028 |
Угольники поверочные 90°, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
91149-24 29.01.2029 |
Штангенциркули, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
91454-24 28.02.2029 |
Скобы с отсчетным устройством, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
92447-24 24.06.2029 |
Штангенрейсмасы, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93019-24 27.08.2029 |
Угломеры с нониусом Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93019-24 27.08.2029 |
Угломеры с нониусом Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93114-24 04.09.2029 |
Индикаторы рычажно-зубчатые, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93125-24 09.09.2029 |
Штангенглубиномеры Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93730-24 15.11.2029 |
Глубиномеры микрометрические Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93960-24 29.11.2029 |
Нутромеры микрометрические Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
94065-24 11.12.2029 |
Глубиномеры индикаторные Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
94906-25 14.03.2030 |
Штангенциркули специальные Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Штангенрейсмасы (Micron)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 4 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ОНИИП" (RA.RU.311954) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 457 | 268 | 453 | 4 | 0 | 457 | 453 | 4 | ||
| ООО "ЛИЦ" (RA.RU.311620) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО «ТЯЖМАШ» (RA.RU.311513) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 5 | 5 | 0 | 0 | 5 | 5 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ИЗКТ" (RA.RU.313637) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФИЛИАЛ ПАО "ИЛ"-АВИАСТАР (0644) | 27 | 20 | 0 | 27 | 0 | 27 | 0 | 27 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "СИМПЛ" (RA.RU.314131) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ТЗ "ПРИБОЙ" (RA.RU.312446) | 3 | 3 | 0 | 3 | 2 | 3 | 0 | 3 | ||
| АО "ЭЗАН" (1221) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 12 | 12 | 6 | 6 | 0 | 12 | 6 | 6 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| АО "ЗИД" (0405) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ПАО "ОДК-САТУРН" (1844) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО НПП "ЧИЗ" (RA.RU.311575) | 2 | 1 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Штангенрейсмасы (Micron)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта штангенрейсмасов.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Стандарт предприятия SHANGHAI UNI-STAR TOOLS COMPANY «Штангенрейсмасы Micron».
ПравообладательSHANGHAI UNI-STAR TOOLS COMPANY, КНР
Аgрес:No. 15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316, China
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн» (ООО РМЦ «Калиброн»)Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23
Тел.: +7 (495) 796-92-75
E-mail: info@calibronrmc.ru
Штангенрейсмасы изготавливаются следующих модификаций:
-
- ШР - с отсчетом по нониусу;
-
- ШРК - с отсчетом по круговой шкале;
-
- ШРЦ - с цифровым отсчетным устройством.
Штангенрейсмасы модификации ШРК изготавливаются в исполнениях 1 и 2, отличающихся между собой принципом действия, конструкцией штанги и габаритными размерами.
Штангенрейсмасы ШРЦ изготавливаются в исполнениях 1 и 2, отличающихся между собой конструкцией штанги и габаритными размерами.
Принцип действия штангенрейсмасов модификации ШР основан на линейных размеров методом непосредственной оценки совпадения делений шкалы делениями нониуса, расположенного на рамке штангенрейсмаса.
Принцип действия штангенрейсмасов модификации ШРК исполнения 1
измерении на штанге с
основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку штангенрейсмаса. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенрейсмасов модификации ШРК исполнения 2 основан на измерении линейных размеров методом непосредственной оценки по делениям круговой шкалы и счетчикам, встроенных в рамку штангенрейсмаса. Круговая шкала вращается посредством подвижного ободка.
Принцип действия штангенрейсмасов модификации ШРЦ исполнения 1 и 2 основан на преобразовании линейного перемещения рамки штангенрейсмаса в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический дисплей цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству.
Каждая модификация штангенрейсмасов имеет ряд типоразмеров, которые отличаются друг от друга погрешностью, диапазонами измерений и значениями отсчета по нониусу (ценой деления круговой шкалы отсчетного устройства, шагом дискретности цифрового отсчетного устройства).
Штангенрейсмасы модификации ШР состоят из основания, штанги с миллиметровой шкалой, рамки с нониусом, перемещающейся вдоль штанги, устройства тонкой установки рамки, измерительной ножки.
Штангенрейсмасы модификации ШРК исполнения 1 состоят из основания, штанги с миллиметровой шкалой, рамки с круговой шкалой, перемещающейся вдоль штанги, устройства тонкой установки рамки, измерительной ножки. Круговая шкала имеет возможность совмещения стрелки с нулевым делением шкалы при помощи ободка.
Штангенрейсмасы модификации ШРК исполнения 2 состоят из основания, штанги с двойной направляющей, рамки с круговой шкалой, перемещающейся вдоль штанги, измерительной ножки. Для вывода полного количества миллиметров штангенрейсмас имеет два механических счетчика, встроенных в рамку, с индикацией данных по часовой стрелке и против нее. Круговая шкала имеет возможность совмещения стрелки с нулевым делением шкалы при помощи ободка.
Штангенрейсмасы модификации ШРЦ исполнения 1 состоят из основания, штанги, рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, измерительной ножки, источника питания. Штангенрейсмасы могут быть оснащены устройством тонкой установки рамки.
Штангенрейсмасы модификации ШРЦ исполнения 2 состоят из основания, штанги с двойной направляющей, рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, измерительной ножки, источника питания.
Цвет циферблата у штангенрейсмасов модификации ШРК не влияет на метрологические характеристики и может отличаться от указанных на рисунках 5 и 6.
Корпус цифрового отсчетного устройства, количество и расположение кнопок управления цифровым отсчетным устройством могут отличаться от указанных на рисунках 7 -10, что не влияет на метрологические характеристики штангенрейсмасов.
Цвет и форма основания штангенрейсмасов могут отличаться от указанных на рисунках 1 - 10, что не влияет на метрологические характеристики штангенрейсмасов.
К данному типу средств измерений относятся штангенрейсмасы торговой марки «Micron»
Товарный знак Jl/Grffiff наносится на паспорт штангенрейсмасов типографским методом, на нерабочую лицевую поверхность штанги или рамку или циферблат круговой шкалы или корпус цифрового отсчетного устройства краской или методом лазерной маркировки.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на нерабочую часть лицевой поверхности штанги или оборотной поверхности штанги или верхнего торца штанги методом лазерной маркировки, краской или травлением. Общий вид и место нанесения заводского номера представлены на рисунке 11.
Возможность нанесения знака поверки на средство измерений отсутствует.

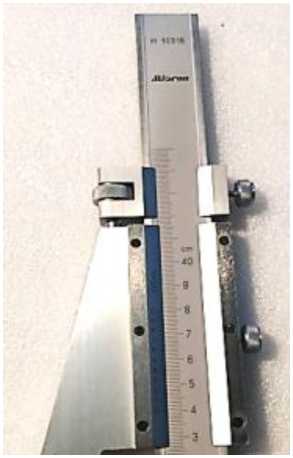

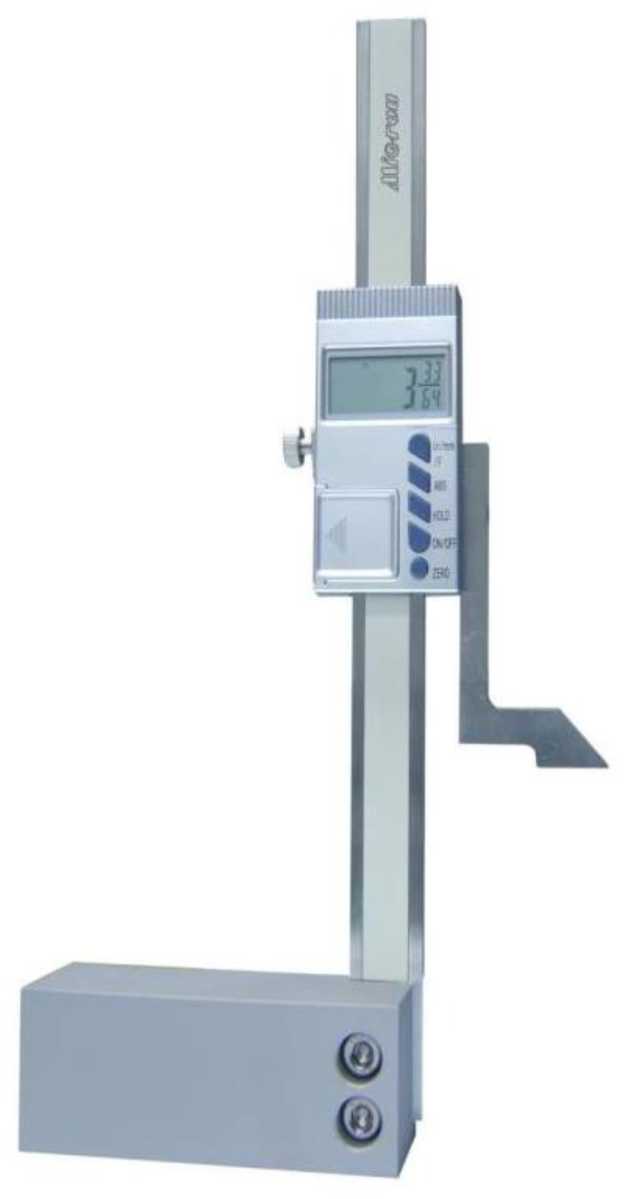

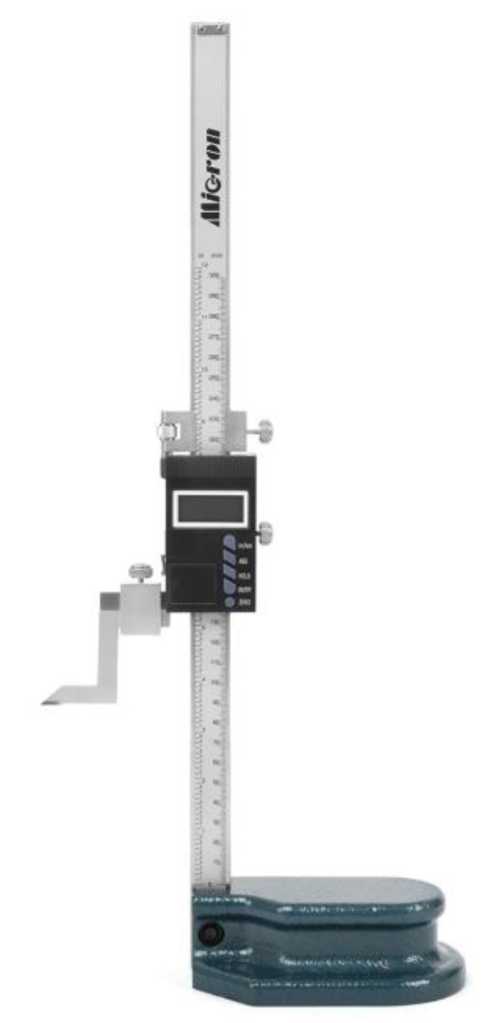

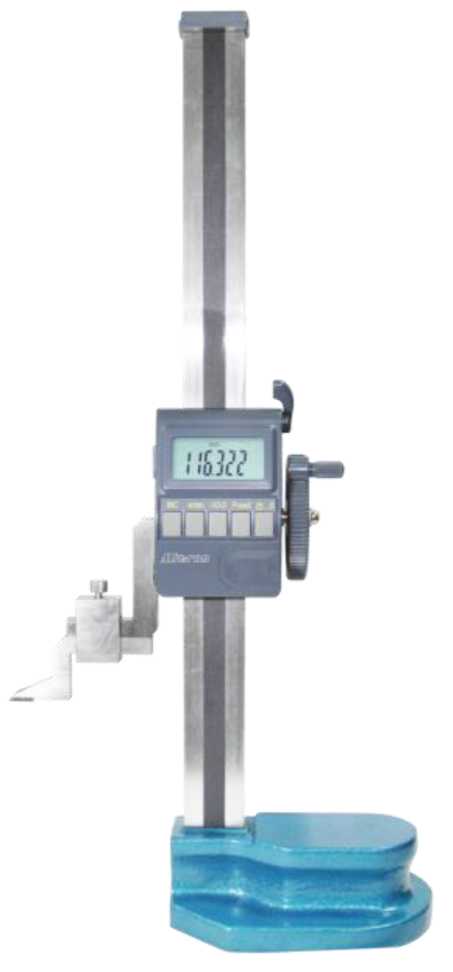

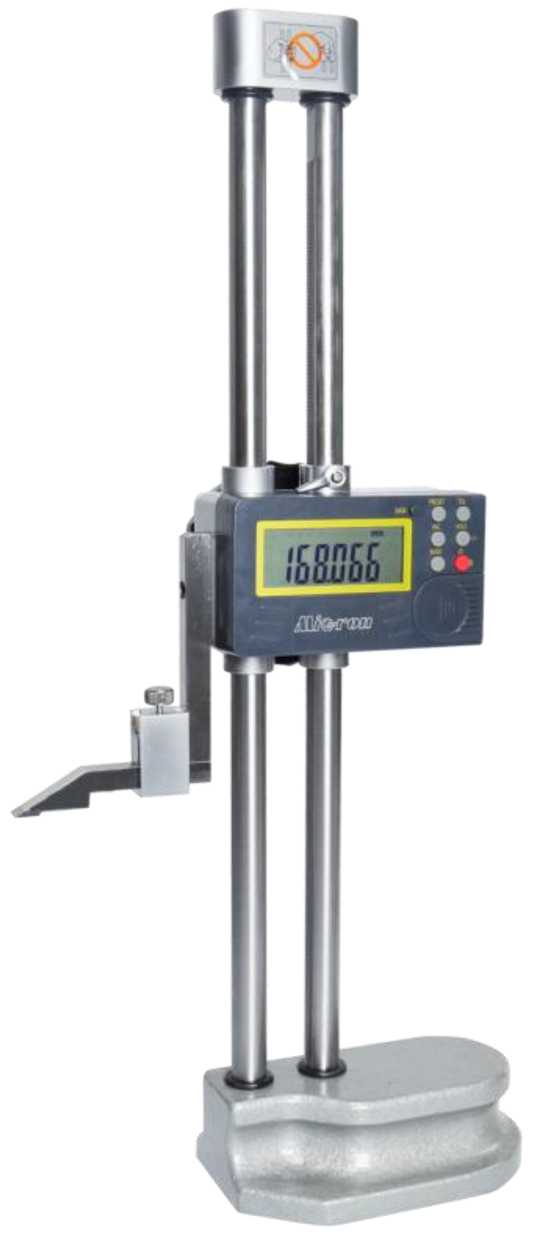

Общий вид штангенрейсмасов указан на рисунках 1 - 10.
Пломбирование штангенрейсмасов от несанкционированного доступа не предусмотрено.

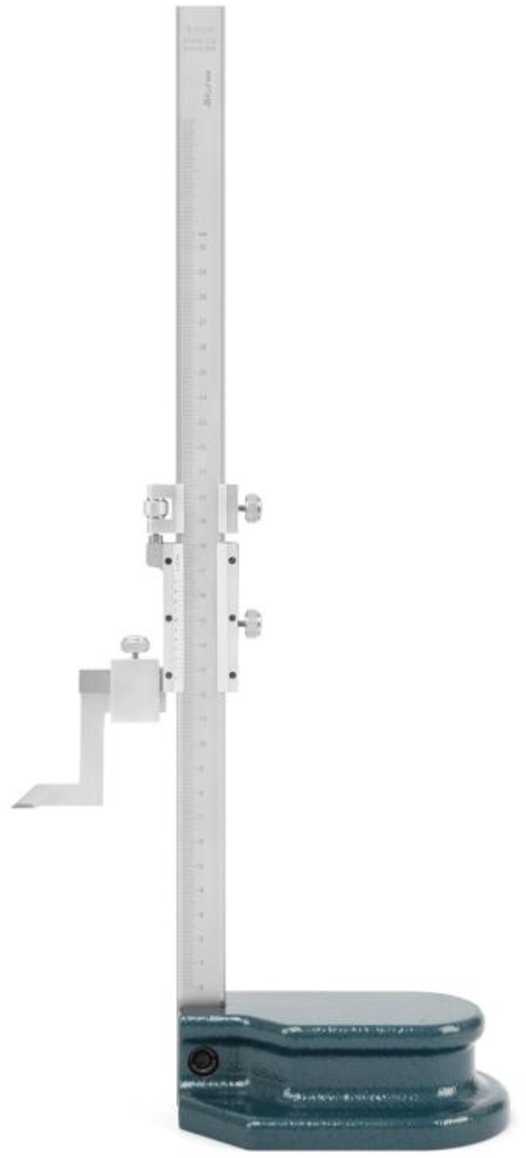

Рисунок 2 - Общий вид штангенрейсмасов модификации ШР

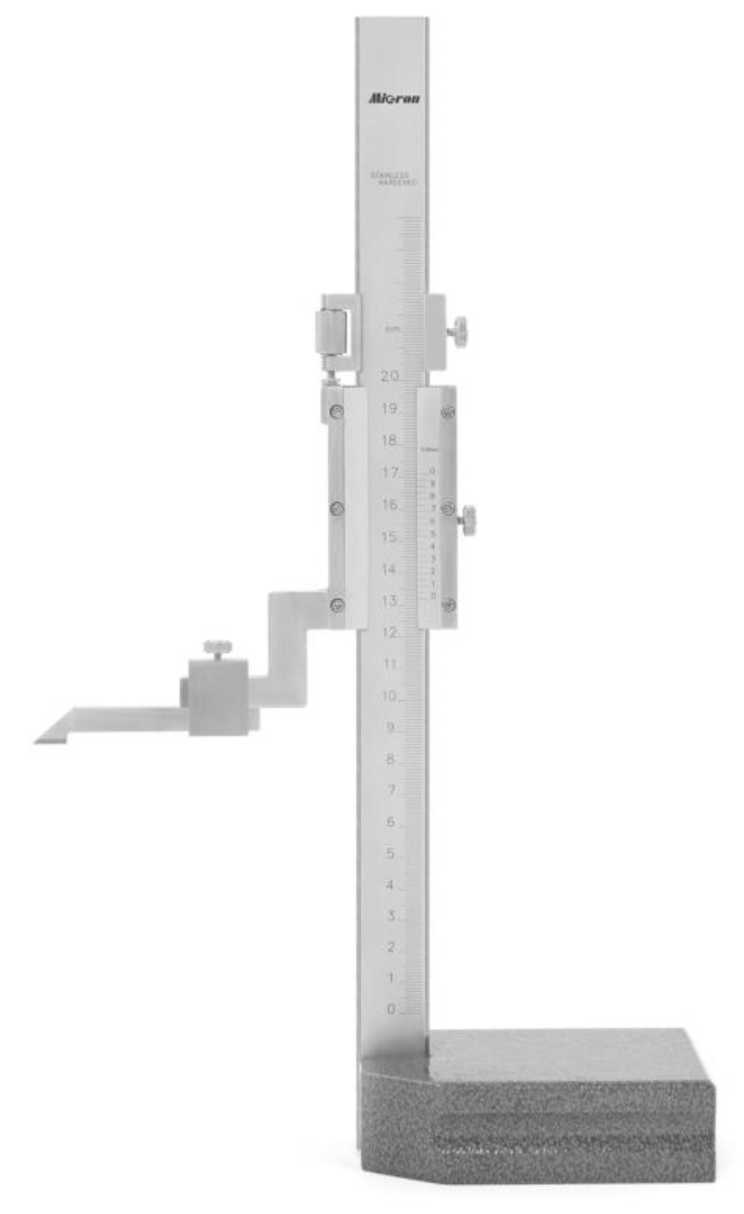

Рисунок 4 - Общий вид штангенрейсмасов модификации ШР
Measuring Range 0'200 mm/8" 0'300 mm/12’ n r n A ... in r\ II

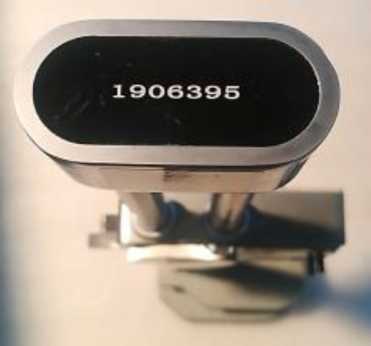

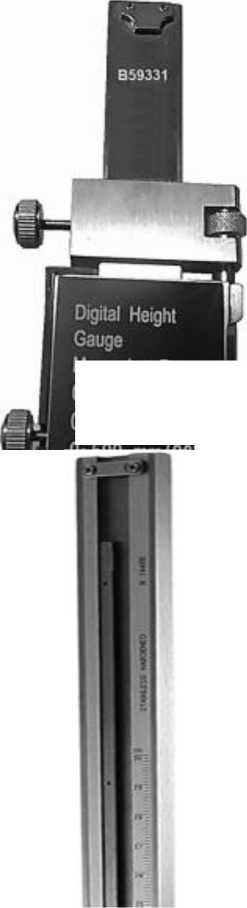

Рисунок 11 - Общий вид и место нанесения заводского номера
Таблица 1 -
ШР
Модификация
|
Диапазон измерений, мм |
Значение отсчета по нониусу/цена деления круговой шкалы отсчетного устройства/шаг дискретности цифрового отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов, мм |
|
от 0 до 200 |
0,020 |
±0,04 |
|
0,050 |
±0,05 | |
|
0,100 |
±0,10 | |
|
от 0 до 250 |
0,020 |
±0,04 |
|
0,050 |
±0,05 | |
|
0,100 |
±0,10 | |
|
от 0 до 300 |
0,020 |
±0,04 |
|
0,050 |
±0,05 | |
|
0,100 |
±0,10 | |
|
от 0 до 400 |
0,020 |
±0,06 |
|
0,050 |
±0,05 | |
|
0,100 |
±0,10 | |
|
от 0 до 500 |
0,020 |
±0,06 |
|
0,050 |
±0,05 | |
|
0,100 |
±0,10 | |
|
от 50 до 500 |
0,020 |
±0,06 |
|
0,050 |
±0,05 | |
|
0,100 |
±0,10 | |
|
от 0 до 600 |
0,020 |
±0,06 |
|
0,050 |
±0,05 | |
|
0,100 |
±0,10 | |
|
от 60 до 600 |
0,020 |
±0,06 |
|
0,050 |
±0,05 | |
|
0,100 |
±0,10 | |
|
от 0 до 630 |
0,020 |
±0,08 |
|
0,050 |
±0,10 | |
|
0,100 |
±0,10 | |
|
от 60 до 630 |
0,020 |
±0,08 |
|
0,050 |
±0,10 | |
|
0,100 |
±0,10 | |
|
от 0 до 1000 |
0,020 |
±0,08 |
|
0,050 |
±0,10 | |
|
0,100 |
±0,10 | |
|
от 100 до 1000 |
0,020 |
±0,08 |
|
0,050 |
±0,10 | |
|
0,100 |
±0,10 | |
|
от 0 до 1500 |
0,020 |
±0,10 |
|
0,050 |
±0,15 | |
|
0,100 |
±0,10 | |
|
от 500 до 1500 |
0,020 |
±0,10 |
|
0,050 |
±0,15 | |
|
0,100 |
±0,10 |
Продолжение таблицы 1
ШР
Модификация
ШРК исп. 1,
ШРК исп. 2
|
Диапазон измерений, мм |
Значение отсчета по нониусу/цена деления круговой шкалы отсчетного устройства/шаг дискретности цифрового отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов, мм |
|
от 0 до 1600 |
0,020 |
±0,12 |
|
0,050 |
±0,15 | |
|
0,100 |
±0,15 | |
|
от 600 до 1600 |
0,020 |
±0,12 |
|
0,050 |
±0,15 | |
|
0,100 |
±0,15 | |
|
от 0 до 2000 |
0,020 |
±0,14 |
|
0,050 |
±0,15 | |
|
0,100 |
±0,15 | |
|
от 0 до 200 |
0,010 |
±0,03 |
|
0,020 |
±0,03 | |
|
0,050 |
±0,05 | |
|
от 0 до 250 |
0,010 |
±0,04 |
|
0,020 |
±0,04 | |
|
0,050 |
±0,05 | |
|
от 0 до 300 |
0,010 |
±0,04 |
|
0,020 |
±0,04 | |
|
0,050 |
±0,05 | |
|
от 0 до 400 |
0,010 |
±0,06 |
|
0,020 |
±0,06 | |
|
0,050 |
±0,10 | |
|
от 0 до 450 |
0,010 |
±0,06 |
|
0,020 |
±0,06 | |
|
0,050 |
±0,10 | |
|
от 0 до 500 |
0,010 |
±0,06 |
|
0,020 |
±0,06 | |
|
0,050 |
±0,10 | |
|
от 50 до 500 |
0,010 |
±0,06 |
|
0,020 |
±0,06 | |
|
0,050 |
±0,10 | |
|
от 0 до 600 |
0,010 |
±0,06 |
|
0,020 |
±0,06 | |
|
0,050 |
±0,10 | |
|
от 60 до 600 |
0,010 |
±0,06 |
|
0,020 |
±0,06 | |
|
0,050 |
±0,10 | |
|
от 0 до 630 |
0,010 |
±0,08 |
|
0,020 |
±0,08 | |
|
0,050 |
±0,10 | |
|
от 60 до 630 |
0,010 |
±0,08 |
|
0,020 |
±0,08 | |
|
0,050 |
±0,10 |
Окончание таблицы 1
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу/цена деления круговой шкалы отсчетного устройства/шаг дискретности цифрового отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов, мм |
|
ШРК исп. 1, ШРК исп. 2 |
от 0 до 1000 |
0,010 |
±0,09 |
|
0,020 |
±0,09 | ||
|
0,050 |
±0,10 | ||
|
от 100 до 1000 |
0,010 |
±0,09 | |
|
0,020 |
±0,09 | ||
|
0,050 |
±0,10 | ||
|
ШРЦ исп. 1, ШРЦ исп. 2 |
от 0 до 150 |
0,010 |
±0,03 |
|
0,001 |
±0,02 | ||
|
от 0 до 200 |
0,010 |
±0,03 | |
|
0,001 |
±0,02 | ||
|
от 0 до 250 |
0,010 |
±0,03 | |
|
0,001 |
±0,02 | ||
|
от 0 до 300 |
0,010 |
±0,04 | |
|
0,001 |
±0,02 | ||
|
от 0 до 400 |
0,010 |
±0,05 | |
|
0,001 |
±0,03 | ||
|
от 0 до 450 |
0,010 |
±0,05 | |
|
0,001 |
±0,03 | ||
|
от 0 до 500 |
0,010 |
±0,05 | |
|
0,001 |
±0,03 | ||
|
от 0 до 600 |
0,010 |
±0,05 | |
|
0,001 |
±0,04 | ||
|
от 0 до 630 |
0,010 |
±0,07 | |
|
0,001 |
±0,04 | ||
|
ШРЦ исп. 1 |
от 0 до 1000 |
0,010 |
±0,07 |
|
0,001 |
±0,05 | ||
|
от 0 до 1500 |
0,010 |
±0,12 | |
|
0,001 |
±0,06 | ||
|
от 0 до 1600 |
0,010 |
±0,12 | |
|
0,001 |
±0,06 |
Таблица 2 -
ножки
ки
и
|
Наименование характеристики |
Значение |
|
Допуск параллельности измерительной поверхности ножки относительно основания, мм |
0,012 |
|
Допуск прямолинейности измерительной поверхности ножки, мм |
0,005 |
Таблица 3 - Габаритные размеры и масса
|
Модификация |
Верхняя граница диапазона измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
ШР |
200 |
200 |
80 |
380 |
1,7 |
|
250 |
210 |
95 |
400 |
2,0 | |
|
300 |
210 |
95 |
450 |
2,5 |
Окончание таблицы 3
|
Модификация |
Верхняя граница диапазона измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
|
ШР |
400 |
320 |
130 |
670 |
4,6 |
|
500 |
320 |
130 |
710 |
4,9 | |
|
600 |
335 |
130 |
825 |
5,5 | |
|
630 |
335 |
130 |
825 |
5,5 | |
|
1000 |
340 |
165 |
1260 |
15,0 | |
|
1500 |
425 |
210 |
1930 |
29,5 | |
|
1600 |
425 |
215 |
1980 |
30,0 | |
|
2000 |
500 |
250 |
2372 |
38,0 | |
|
ШРК исп. 1 |
200 |
185 |
70 |
350 |
2,0 |
|
250 |
210 |
90 |
420 |
2,2 | |
|
300 |
215 |
100 |
430 |
2,5 | |
|
400 |
275 |
140 |
570 |
3,2 | |
|
450 |
280 |
150 |
600 |
3,5 | |
|
500 |
280 |
150 |
700 |
5,5 | |
|
600 |
320 |
130 |
825 |
6,5 | |
|
630 |
335 |
130 |
860 |
6,5 | |
|
1000 |
340 |
165 |
1260 |
15,0 | |
|
ШРК исп. 2 |
200 |
200 |
70 |
420 |
3,5 |
|
250 |
220 |
90 |
475 |
3,8 | |
|
300 |
230 |
95 |
485 |
4,2 | |
|
400 |
275 |
135 |
650 |
5,5 | |
|
450 |
275 |
120 |
700 |
7,0 | |
|
500 |
280 |
120 |
710 |
8,5 | |
|
600 |
320 |
130 |
875 |
9,0 | |
|
630 |
335 |
130 |
900 |
9,5 | |
|
1000 |
340 |
160 |
1350 |
18,0 | |
|
ШРЦ исп. 1 |
150 |
175 |
60 |
300 |
1,5 |
|
200 |
175 |
60 |
350 |
1,5 | |
|
250 |
210 |
95 |
430 |
2,0 | |
|
300 |
240 |
100 |
470 |
3,3 | |
|
400 |
275 |
120 |
570 |
4,0 | |
|
450 |
275 |
120 |
680 |
5,5 | |
|
500 |
280 |
125 |
710 |
6,0 | |
|
600 |
280 |
120 |
800 |
6,5 | |
|
630 |
335 |
130 |
830 |
6,5 | |
|
1000 |
340 |
165 |
1260 |
15,0 | |
|
1500 |
425 |
215 |
2000 |
30,0 | |
|
1600 |
425 |
215 |
2100 |
31,0 | |
|
ШРЦ исп. 2 |
150 |
175 |
60 |
330 |
2,8 |
|
200 |
175 |
60 |
380 |
3,0 | |
|
250 |
210 |
95 |
460 |
3,5 | |
|
300 |
240 |
100 |
500 |
4,5 | |
|
400 |
260 |
110 |
670 |
6,5 | |
|
450 |
275 |
120 |
720 |
7,5 | |
|
500 |
280 |
125 |
750 |
8,0 | |
|
600 |
335 |
130 |
850 |
8,5 | |
|
630 |
335 |
130 |
860 |
8,5 |
Таблица 5 - Условия
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
От +15 до +25 80 |
