Штангенглубиномеры изготавливаются следующих модификаций:

• - ШГ - с отсчетом по нониусу;

• - ШГК - с отсчетом по круговой шкале;

• - ШГЦ - с цифровым отсчетным устройством;

• - ШГП - с отсчетом по нониусу для измерений глубины протектора шин автотранспортных средств;

• - ШГПЦ - с цифровым отсчетным устройством для измерений глубины протектора шин автотранспортных средств.

Принцип действия штангенглубиномеров модификаций ШГ и ШГП основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на подвижной рамке штангенглубиномера.

Принцип действия штангенглубиномеров модификации ШГК основан на измерении линейных размеров методом непосредственной оценки по делениям шкалы штанги и по делениям круговой шкалы, встроенной в подвижную рамку штангенглубиномера.

Принцип действия штангенглубиномеров модификаций ШГЦ и ШГПЦ основан на преобразовании линейного перемещения рамки штангенглубиномера в электрический сигнал с последующим выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний с жидкокристаллического дисплея цифрового отсчетного устройства.

Каждая модификация штангенглубиномеров имеет ряд типоразмеров, которые отличаются друг от друга погрешностью, диапазонами измерений, значениями отсчета по нониусу (ценой деления круговой шкалы отсчетного устройства, шагом дискретности цифрового отсчетного устройства), габаритными характеристиками и массой.

Штангенглубиномеры модификаций ШГ и ШГП состоят из штанги с миллиметровой шкалой, рамки с нониусом, перемещающейся вдоль штанги, устройства микрометрической подачи рамки или без него, устройства для зажима рамки или без него. Штангенглубиномеры модификации ШГ могут иметь рамку моноблочной конструкции (деления шкалы нониуса нанесены непосредственно на рамку штангенглубиномера, без возможности снятия нониуса с рамки) или рамку со съемным нониусом.

Штангенглубиномеры модификации ШГК состоят из штанги с миллиметровой шкалой, рамки с круговой шкалой, перемещающейся вдоль штанги, устройства микрометрической подачи рамки или без него, устройства для зажима рамки. Круговая шкала имеет возможность совмещения стрелки с нулевым делением шкалы при помощи подвижного ободка и блокируется стопорным винтом.

Штангенглубиномеры модификаций ШГЦ и ШГПЦ состоят из штанги, рамки с цифровым отсчетным устройством, которая перемещается вдоль штанги, устройства микрометрической подачи рамки или без него, устройства для зажима рамки, источника питания. На корпусе цифрового отсчетного устройства расположены жидкокристаллический дисплей для считывания результатов измерений и кнопки, с помощью которых осуществляется управление рядом функций, отсек элемента питания. Штангенглубиномеры модификации ШГЦ с индексами IP67, IP65, IP54 имеют степень защиты IP67, IP65, IP54 по ГОСТ 14254-96 от проникновения пыли и влаги.

Штангенглубиномеры модификаций ШГ, ШГК и ШГЦ могут изготавливаться с длиной измерительной поверхности рамки в 4 вариантах, не менее: 100, 120, 150, 175 мм. Сведения о длине измерительной поверхности рамки штангенглубиномеров указываются в паспорте и заполняются от руки.

Рамка своей измерительной поверхностью базируется на измеряемую деталь.

Штангенглубиномеры изготавливаются с продольным выступом штанги, с поперечным выступом штанги, с двумя поперечными выступами штанги, со скошенным торцом штанги и со ступенчатым краем штанги.

К данному типу средств измерений относятся штангенглубиномеры торговой марки «Micron».

Товарный знак ЛИогои наносится на паспорт штангенглубиномеров типографским методом, на штангу или рамку или циферблат круговой шкалы или корпус цифрового отсчетного устройства краской или методом лазерной маркировки.

Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на штангу или рамку или на корпус цифрового отсчетного устройства с лицевой или оборотной стороны методом лазерной маркировки, краской или травлением.

Возможность нанесения знака поверки на средство измерений отсутствует.

Общий вид штангенглубиномеров указан на рисунках 1 - 11. Общий вид и место нанесения заводского номера представлены на рисунке 14. Цвет циферблата у штангенглубиномеров модификации ШГК не влияет на метрологические характеристики и может отличаться от указанного на рисунке 4. Цвет и форма корпуса цифрового отсчетного устройства, расположение кнопок управления отличаться от указанных на рисунках 5 - 9 и характеристики штангенглубиномеров.

Пломбирование штангенглубиномеров предусмотрено.

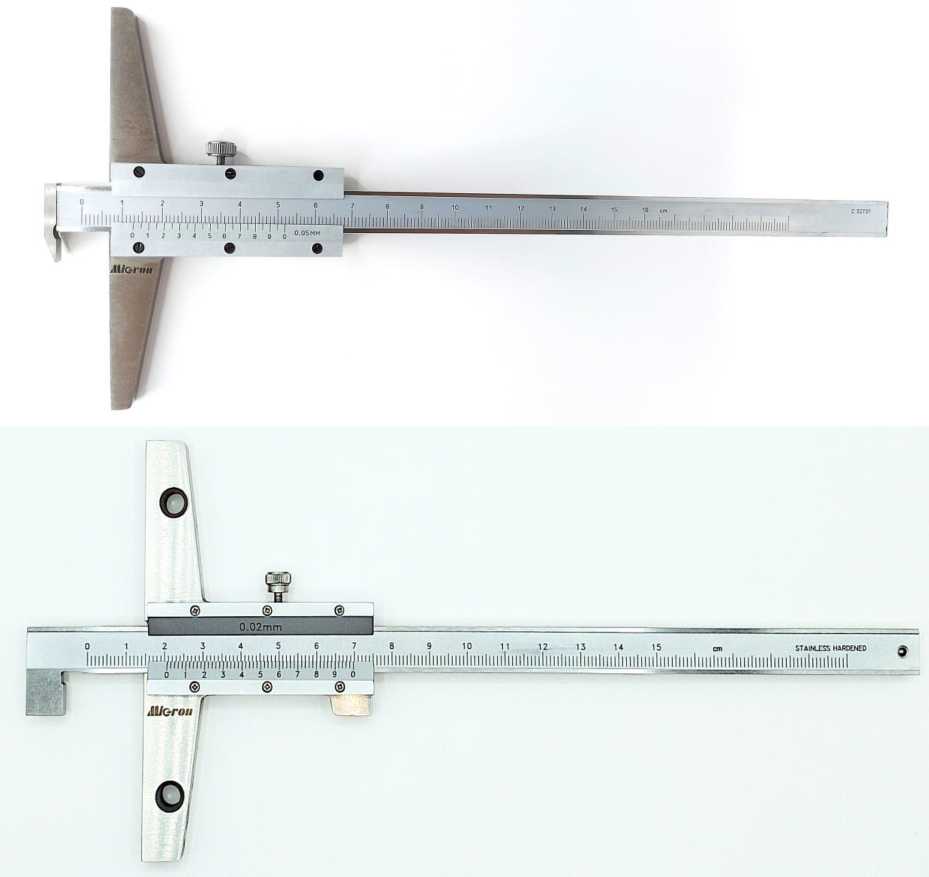

Рисунок 1 - Общий вид штангенглубиномеров модификации ШГ с поперечным выступом штанги

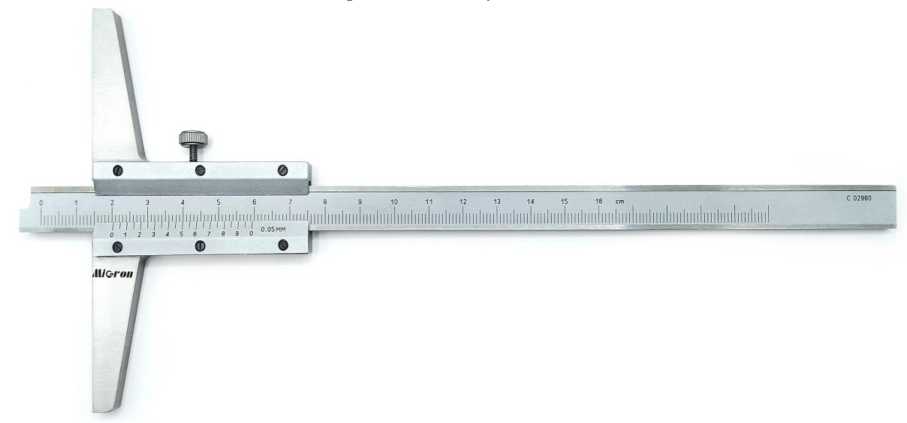

Рисунок 2 - Общий вид штангенглубиномеров модификации ШГ со ступенчатым краем штанги

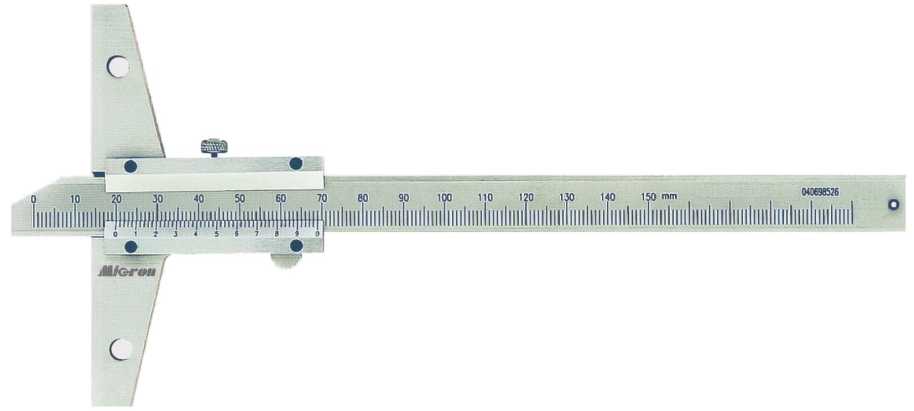

Рисунок 3 - Общий вид штангенглубиномеров модификации ШГ со скошенным торцом штанги

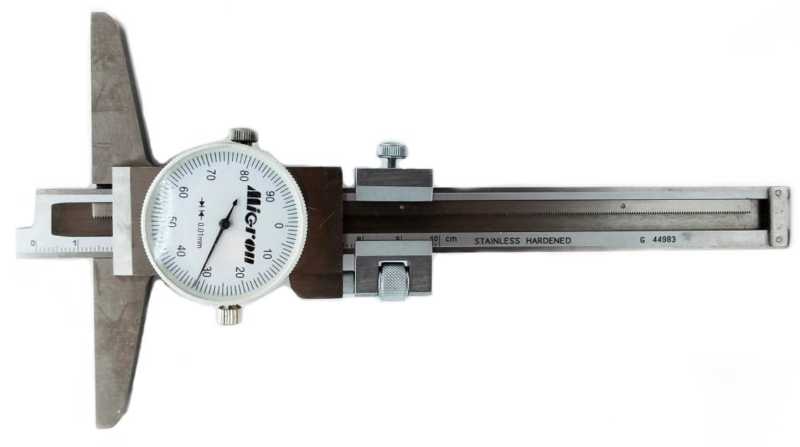

Рисунок 4 - Общий вид штангенглубиномеров модификации ШГК со ступенчатым краем штанги

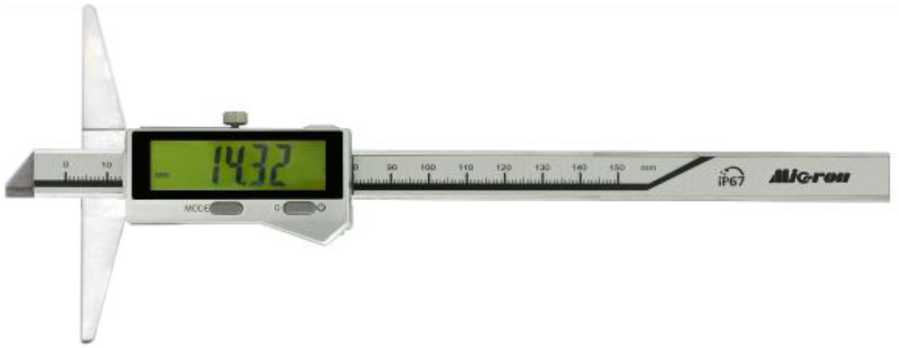

Рисунок 5 - Общий вид штангенглубиномеров модификации ШГЦ со скошенным торцом штанги

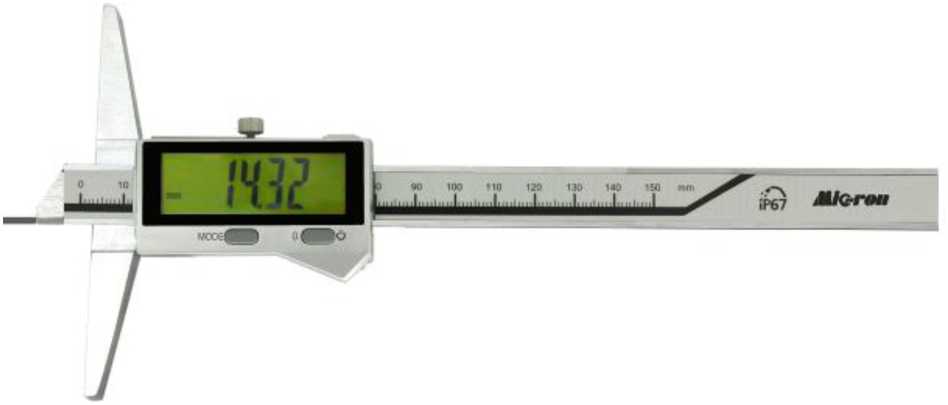

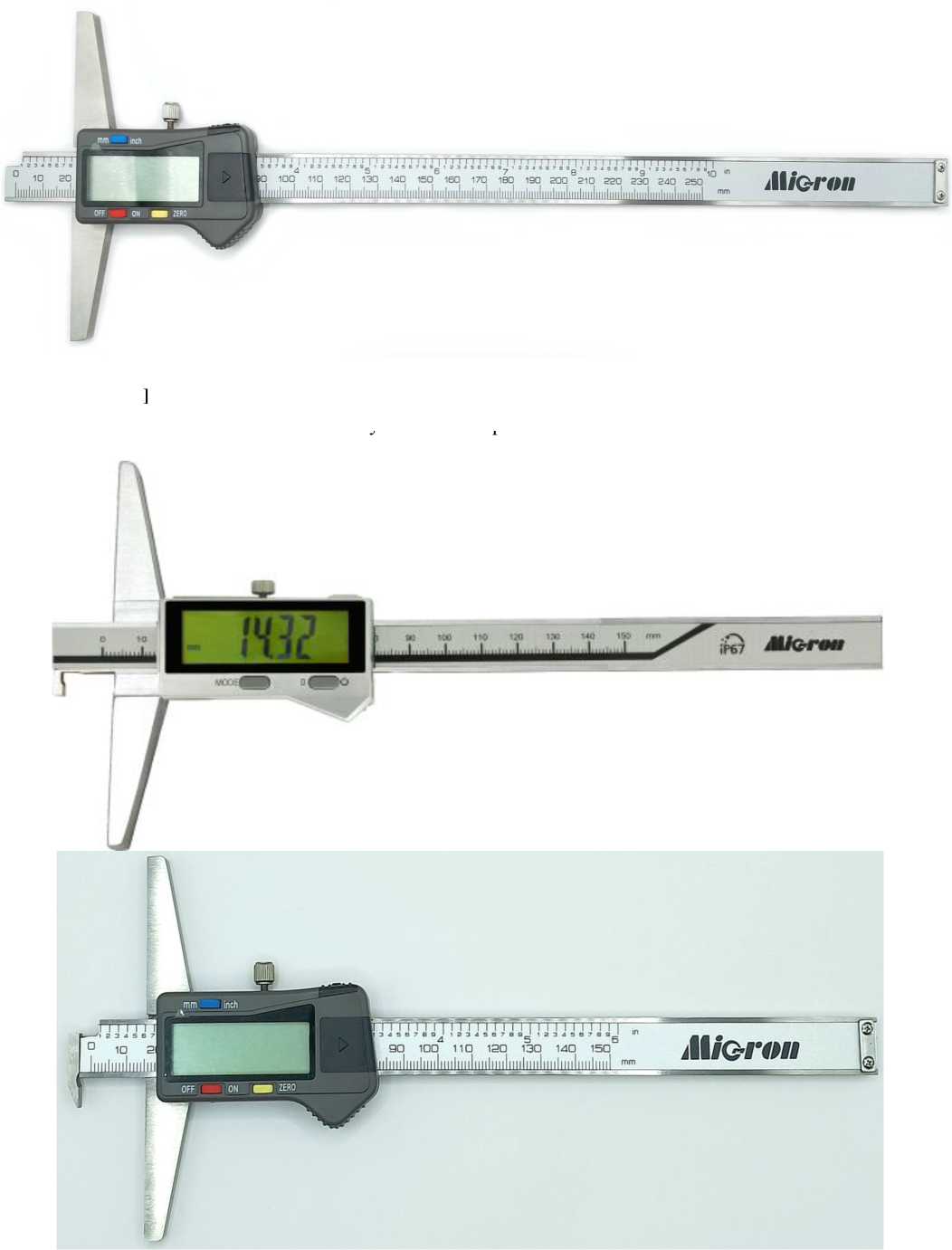

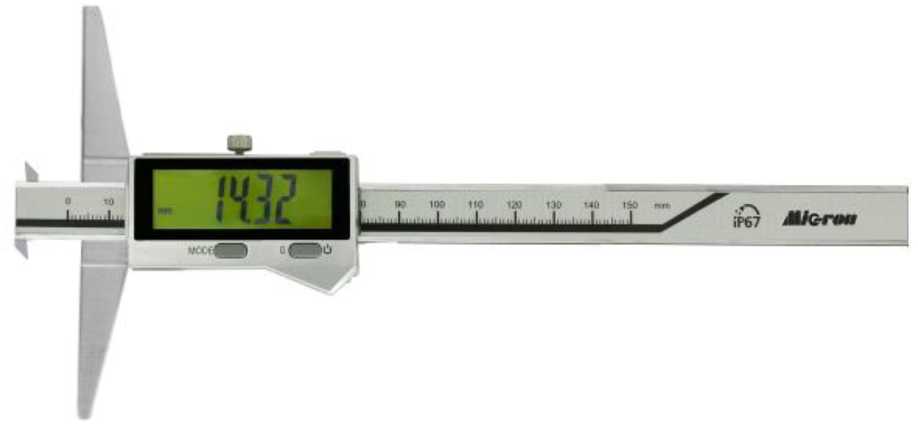

Рисунок 8 - Общий вид штангенглубиномеров модификации ШГЦ с двумя поперечными выступами штанги

Рисунок 9 - Общий вид штангенглубиномеров модификации ШГЦ с продольным выступом штанги

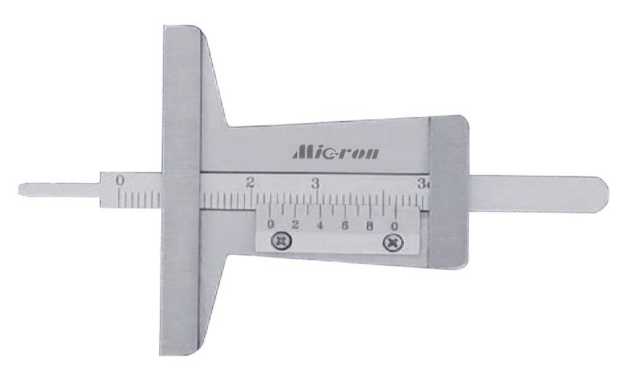

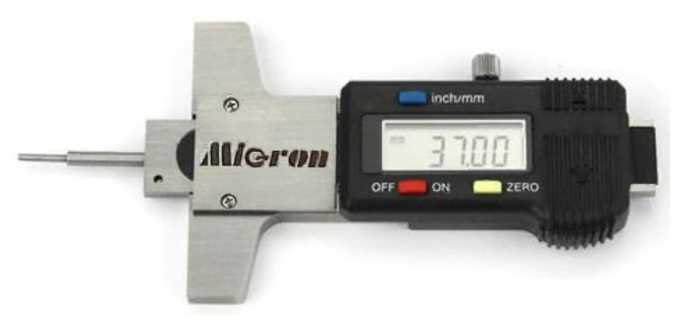

Рисунок 11 - Общий вид штангенглубиномеров модификации ШГПЦ с продольным выступом штанги

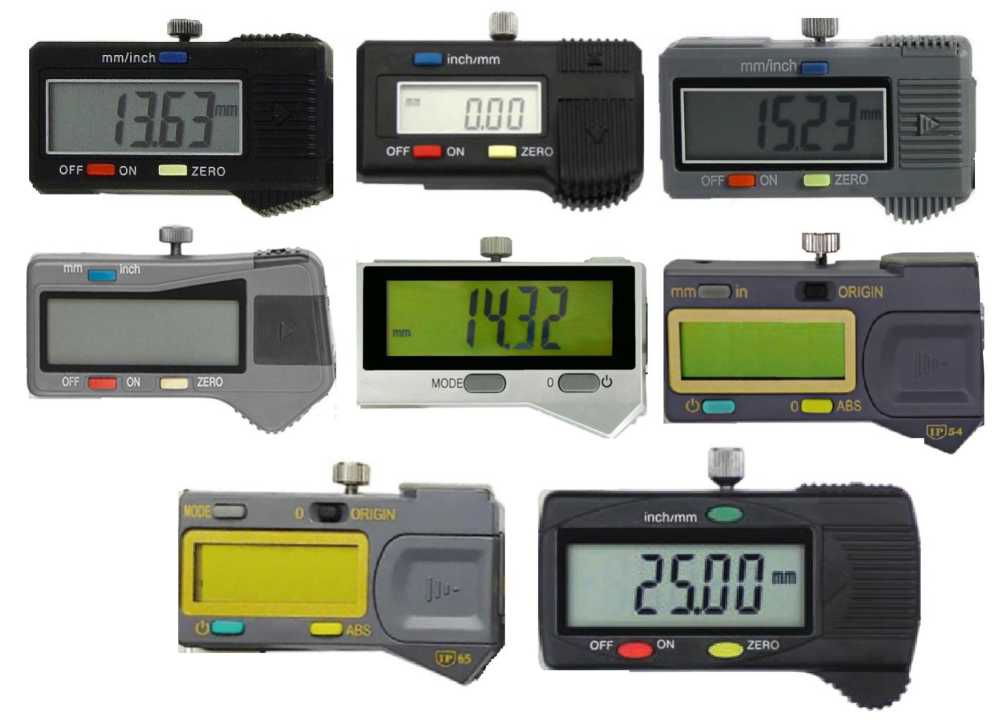

Рисунок 12 - Варианты исполнения цифрового отсчетного устройства для штангенглубиномеров модификаций ШГЦ и ШГПЦ

Рисунок 13 - Варианты исполнения штанги для штангенглубиномеров модификаций ШГЦ и ШГПЦ

95

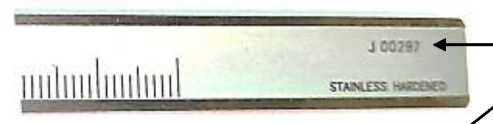

Рисунок 14 - Общий вид и место нанесения заводского номера на штангенглубиномеры а) в буквенно-цифровом формате; б) в цифровом формате

Таблица 6 -

Таблица 1 - Метрологические характеристики штангенглубиномеров

Окончание таблицы 1

Таблица 2 - Отклонения от плоскостности

й штанги и

Таблица 3 - Длина

Окончание таблицы 3

Таблица 4 -

и масса

Таблица 5 - Технические характеристики, условия эксплуатации
