Номер по Госреестру СИ: 90663-23
90663-23 Угольники поверочные 90°
(Micron)
Назначение средства измерений:
Угольники поверочные 90° Micron (далее - угольники) предназначены для измерений отклонений от перпендикулярности взаимного расположения поверхностей деталей контактным методом.
Внешний вид.
Угольники поверочные 90°
Рисунок № 1
Внешний вид.
Угольники поверочные 90°
Рисунок № 2
Внешний вид.
Угольники поверочные 90°
Рисунок № 3
Внешний вид.
Угольники поверочные 90°
Рисунок № 4
Внешний вид.
Угольники поверочные 90°
Рисунок № 5
Внешний вид.
Угольники поверочные 90°
Рисунок № 6
Внешний вид.
Угольники поверочные 90°
Рисунок № 7
Общие сведения
Дата публикации - 08.12.2023
Срок свидетельства - 07.12.2028
Номер записи - 192578
ID в реестре СИ - 1412754
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
с узким основанием, Нет модификации, модификации УШ модели 1, модификации УП 160Х100, модель 1, мод.УП, мод. УШ-1-60х40, мод. УП, мод. УЛП, Без модификации, Micron, мод. УШ, Micron, мод. УП, Micron, мод. УЛП, Micron УШ, Micron УЛП, Micron, 60мм, 60×40 мм, 400мм; УП, -,
Производитель
Изготовитель - SHANGHAI UNI-STAR TOOLS COMPANY
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Статистика
Кол-во поверок - 3939
Выдано извещений - 110
Кол-во периодических поверок - 618
Кол-во средств измерений - 1351
Кол-во владельцев - 16
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2640 от 2023.12.07 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Угольники поверочные 90° (Micron)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений SHANGHAI UNI-STAR TOOLS COMPANY
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85174-22 06.04.2027 |
Нутромеры индикаторные, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
89267-23 09.06.2028 |
Линейки измерительные металлические, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
90663-23 07.12.2028 |
Угольники поверочные 90°, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
91149-24 29.01.2029 |
Штангенциркули, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
91454-24 28.02.2029 |
Скобы с отсчетным устройством, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
92447-24 24.06.2029 |
Штангенрейсмасы, Micron SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93019-24 27.08.2029 |
Угломеры с нониусом Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93019-24 27.08.2029 |
Угломеры с нониусом Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93114-24 04.09.2029 |
Индикаторы рычажно-зубчатые, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93125-24 09.09.2029 |
Штангенглубиномеры Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93730-24 15.11.2029 |
Глубиномеры микрометрические Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
93960-24 29.11.2029 |
Нутромеры микрометрические Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
94065-24 11.12.2029 |
Глубиномеры индикаторные Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
94906-25 14.03.2030 |
Штангенциркули специальные Micron, Обозначение отсутствует SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
96115-25 13.08.2030 |
Шаблоны сварщика универсальные Калиброн, SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
1 год |
|
96802-25 01.11.2030 |
Плиты поверочные и разметочные Micron, SHANGHAI UNI-STAR TOOLS COMPANY (КИТАЙ ) |
ОТ МП |
2 года |
Кто поверяет Угольники поверочные 90° (Micron)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 3 | 0 | 4 | 3 | 4 | 0 | 4 | |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 21 | 17 | 2 | 19 | 0 | 17 | 2 | 15 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 26 | 26 | 0 | 26 | 10 | 26 | 0 | 26 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "АЗ-И" (RA.RU.312199) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "РЯЗАНСКИЙ РАДИОЗАВОД" (0772) | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 77 | 77 | 0 | 77 | 3 | 77 | 0 | 77 | |
| ПАО "ДНПП" (RA.RU.312012) | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 3163 | 1155 | 3156 | 7 | 25 | 3163 | 3156 | 7 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 7 | 6 | 0 | 7 | 2 | 2 | 0 | 2 | |
| АО "ММЗ" (RA.RU.311607) | 28 | 27 | 0 | 28 | 3 | 0 | 0 | 0 | ||
| ООО "ЛИЦ" (RA.RU.311620) | 13 | 12 | 1 | 12 | 0 | 13 | 1 | 12 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ОАО "ТВЗ" (RA.RU.312412) | 79 | 78 | 0 | 79 | 9 | 79 | 0 | 79 | ||
| ПАО "МЗИК" (0659) | 13 | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ПАО "КОРПОРАЦИЯ ВСМПО-АВИСМА" (RA.RU.311434) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "КУРГАНХИММАШ" (РОСС RU.0001.310316) | 7 | 4 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| АО "УРАЛТРАНСМАШ" (RA.RU.312171) | 47 | 47 | 0 | 47 | 17 | 0 | 0 | 0 | ||
| АО "КБП" (RA.RU.311589) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ПАО «Амурский судостроительный завод» (RA.RU.312278) | 13 | 13 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| АО «ТЯЖМАШ» (RA.RU.311513) | 28 | 19 | 1 | 27 | 0 | 28 | 1 | 27 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 40 | 40 | 0 | 0 | 40 | 40 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 1 | 2 | 1 | 0 | 3 | 2 | 1 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 11 | 11 | 1 | 10 | 2 | 11 | 1 | 10 | ||
| ФИЛИАЛ ПАО "ИЛ"-АВИАСТАР (0644) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 39 | 37 | 1 | 38 | 1 | 39 | 1 | 38 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФИЛИАЛ ПАО "ОАК" - НАЗ ИМ.В.П. ЧКАЛОВА (RA.RU.310524) | 55 | 55 | 0 | 55 | 10 | 55 | 0 | 55 | ||
| АКЦИОНЕРНОЕ ОБЩЕСТВО "СЕВЕРО-ЗАПАДНЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР КОНЦЕРНА ВКО "АЛМАЗ-АНТЕЙ"- ОБУХОВСКИЙ ЗАВОД"(АО "ОБУХОВСКИЙ ЗАВОД") | 19 | 9 | 13 | 6 | 4 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 10 | 3 | 0 | 10 | 3 | 10 | 0 | 10 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (10) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 38 | 16 | 16 | 22 | 1 | 38 | 16 | 22 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 6 | 0 | 6 | 1 | 3 | 0 | 3 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| АО "ЗИД" (0405) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "НПО "ОБУХОВСКИЙ ЗАВОД" (1513) | 89 | 89 | 83 | 6 | 7 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "АК "ТУЛАМАШЗАВОД" (RA.RU.312381) | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 5 | 4 | 4 | 1 | 4 | 5 | 4 | 1 | |
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 23 | 23 | 0 | 23 | 4 | 23 | 0 | 23 | |
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Угольники поверочные 90° (Micron)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист документа «Угольники поверочные 90° Micron. Паспорт».
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 «Методы измерений» документа «Угольники поверочные 90° Micron. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Локальная поверочная схема для средств измерений отклонений от перпендикулярности;
Стандарт предприятия SHANGHAI UNI-STAR TOOLS COMPANY, Китай.
Правообладатель
SHANGHAI UNI-STAR TOOLS COMPANY, Китай
Юридический адрес: No.15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316, China
Изготовитель
SHANGHAI UNI-STAR TOOLS COMPANY, Китай
Адрес: No.15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ.263 Адрес места осуществления деятельности: 355021, Ставропольский край, г. Ставрополь, ул. Южный обход, д. 3 А
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
SHANGHAI UNI-STAR TOOLS COMPANY, Китай
Юридический адрес: No.15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316, China
Принцип действия угольников основан на сравнении просвета между измерительными поверхностями угольника и контролируемым взаимно-перпендикулярным расположением поверхностей деталей с «образцом просвета», составленного из концевых мер длины, притёртых к плоской стеклянной пластине.
Конструктивно угольники представляют собой стальные изделия с механической и термической (угольники высотой до 250 мм) обработкой.
Угольники изготавливаются следующих модификаций:
-
- УЛП - лекальные плоские;
-
- УП - слесарные плоские;
-
- УШ - слесарные с широким основанием.
Угольники модификации УЛП изготавливаются в исполнениях КЛ.0 и КЛ.1, угольники модификаций УП и УШ изготавливаются в исполнениях КЛ.1 и КЛ.2, отличающиеся между собой допусками перпендикулярности, параллельности, плоскостности и прямолинейности измерительных поверхностей.
Угольники модификации УШ изготавливаются в моделях 1 и 2, отличающиеся между собой конструкцией основания.
Каждая модификация угольников имеет ряд типоразмеров, которые отличаются друг от друга габаритами.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, типоразмер и исполнение угольника наносятся на нерабочую поверхность угольников методом лазерной гравировки и вписывается вручную в паспорт. Исполнения угольника могут наноситься равносильными обозначениями: КЛ.1 - 1; КЛ.2 - 2, КЛ.3 - 3, КЛ.4 - 4, тогда общее обозначение будет иметь вид, например:
1-100x160, где
1 - исполнение угольника;
100x160 - типоразмер.
60x40 КЛ.0, где
КЛ.0 - исполнение угольника;
60x40 - типоразмер.
Место нанесения заводского номера представлено на рисунке 5.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование угольников не предусмотрено.

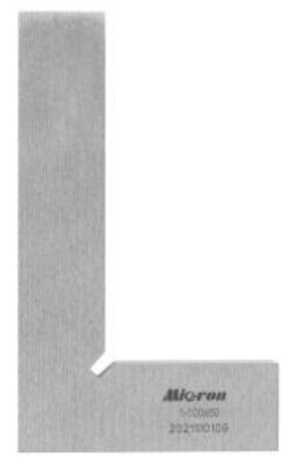

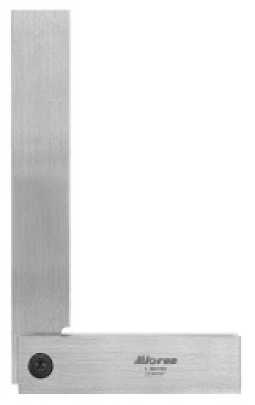

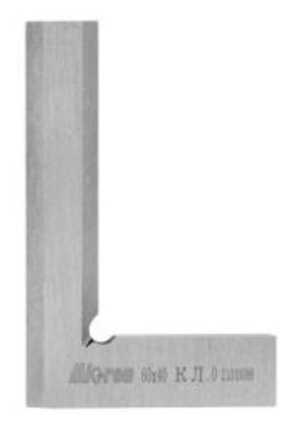

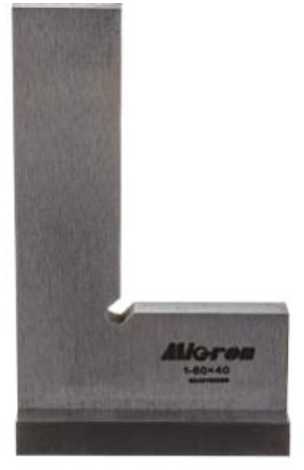

Общий вид угольников приведён на рисунках 1-4.

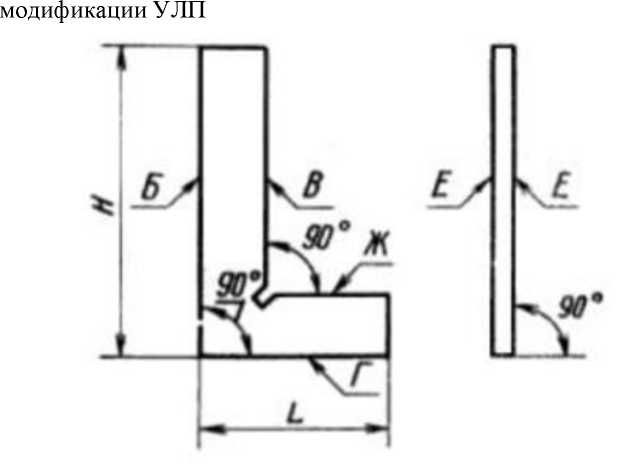

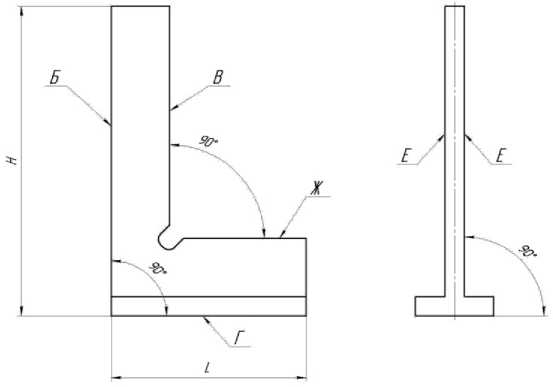

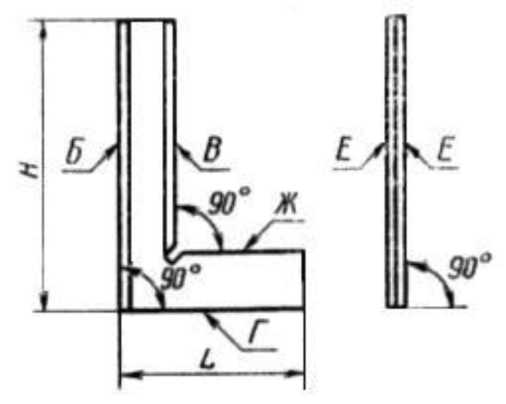

Рисунок 1 - Общий вид угольников поверочных 90° Micron и обозначение поверхностей модификации УЛП
Рисунок 2 - Общий вид угольников поверочных 90° Micron и обозначение поверхностей модификации УП
Рисунок 3 - Общий вид угольников поверочных 90° Micron и обозначение поверхностей модификации УШ модель 1
Рисунок 4 - Общий вид угольников поверочных 90° Micron и обозначение поверхностей модификации УШ модель 2
Рисунок 5 - Место нанесения заводского номера на угольники поверочные 90° Micron
Таблица 10 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Угольник поверочный 90° |
Micron |
1 шт. |
|
Укладочный футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Таблица1 - Основные размеры и исполнения угольников
|
Модификация |
Н, мм |
L, мм |
Исполнения |
|
УЛП |
60 |
40 |
КЛ.0, КЛ.1 |
|
100 |
60 | ||
|
160 |
100 | ||
|
250 |
160 | ||
|
УП |
60 |
40 |
КЛ.1, КЛ.2 |
|
100 |
60 | ||
|
160 |
100 | ||
|
250 |
160 | ||
|
400 |
250 | ||
|
УШ |
60 |
40 | |
|
100 |
60 | ||
|
160 |
100 | ||
|
250 |
160 | ||
|
400 |
250 | ||
|
630 |
400 | ||
|
1000 |
630 |
Таблица 2 - Допуск перпендикулярности измерительных поверхностей Б и В к опорным поверхностям Г и Ж для угольников всех модификаций на длине Н
|
Н, мм |
Допуск перпендикулярности, мкм, для исполнения | ||
|
КЛ.0 |
КЛ.1 |
КЛ.2 | |
|
60 |
2,5 |
5,0 |
13,0 |
|
100 |
3,0 |
6,0 |
15,0 |
|
160 |
3,5 |
7,0 |
18,0 |
|
250 |
4,5 |
9,0 |
22,0 |
|
400 |
- |
12,0 |
30,0 |
|
630 |
- |
16,0 |
40,0 |
|
1000 |
- |
20,0 |
40,0 |
Таблица 3 - Допуски плоскостности измерительных поверхностей Б и В, допуски плоскостности и параллельности опорных поверхностей Г и Ж на длине H угольников модификаций УП и УШ
|
Н, мм |
Допуск, мкм | |||||
|
плоскостности измерительных поверхностей Б и В |
плоскостности опорных поверхностей Г и Ж |
параллельности опорных поверхностей Г и Ж | ||||
|
исполнение | ||||||
|
КЛ.1 |
КЛ.2 |
КЛ.1 |
КЛ.2 |
КЛ.1 |
КЛ.2 | |
|
60 |
2,0 |
4,0 |
2,5 |
5,0 |
5,0 |
10,0 |
|
100 |
2,0 |
4,0 |
2,5 |
5,0 |
6,0 |
12,0 |
|
160 |
3,0 |
6,0 |
4,0 |
8,0 |
7,0 |
14,0 |
|
250 |
3,0 |
6,0 |
4,0 |
8,0 |
9,0 |
18,0 |
|
400 |
5,0 |
10,0 |
6,0 |
12,0 |
12,0 |
25,0 |
|
630 |
6,0 |
12,0 |
8,0 |
16,0 |
16,0 |
30,0 |
|
1000 |
10,0 |
20,0 |
12,0 |
24,0 |
24,0 |
40,0 |
Таблица 4 - Допуск прямолинейности измерительных поверхностей Б и В на длине Н и L, допуски плоскостности и параллельности опорных поверхностей Г и Ж на длине Н угольников модификаций УЛП
|
Н и L, мм |
Допуск, мкм | |||||
|
Прямолинейность измерительных поверхностей Б и В |
Плоскостность опорных поверхностей Г и Ж |
Параллельность опорных поверхностей Г и Ж | ||||
|
исполнение | ||||||
|
КЛ.0 |
КЛ.1 |
КЛ.0 |
КЛ.1 |
КЛ.0 |
КЛ.1 | |
|
40; 60 |
1,0 |
2,0 |
1,5 |
2,5 |
2,5 |
5,0 |
|
100 |
1,0 |
2,0 |
1,5 |
2,5 |
3,0 |
6,0 |
|
160 |
1,5 |
3,0 |
2,0 |
4,0 |
3,5 |
7,0 |
|
250 |
1,5 |
3,0 |
2,0 |
4,0 |
4,5 |
9,0 |
Таблица 5 - Допуск перпендикулярности боковых поверхностей Е угольников модификаций УП и УШ к опорной поверхности Г
|
Н, мм |
Допуск перпендикулярности боковых поверхностей Е к опорной поверхности Г, мкм, для исполнения | |
|
КЛ.1 |
КЛ.2 | |
|
60 |
40 |
125 |
|
100 |
50 |
160 |
|
160 |
60 |
200 |
|
250 |
80 |
250 |
|
400 |
100 |
320 |
|
630 |
125 |
400 |
|
1000 |
160 |
500 |
аблица 6 - Параметры шероховатости поверхностей угольников
|
Модификация |
Н, мм |
Параметр шероховатости поверхностей Ra по ГОСТ 2789-73, мкм, не более, на базовой длине | ||||||
|
0,25 мм |
0,8 мм | |||||||
|
Измерительных Б и В |
Опорных Г и Ж |
Боковые, торцевые поверхности, скосы, фаски | ||||||
|
исполнение | ||||||||
|
КЛ.0 |
КЛ.1 |
КЛ.2 |
КЛ.0 |
КЛ.1 |
КЛ.2 | |||
|
УЛП, УП |
По табл. 1 |
0,04 |
0,04 |
- |
0,08 |
0,08 |
- |
0,63 |
|
- |
0,08 |
0,16 |
- |
0,16 |
0,32 | |||
|
УШ |
До 400 |
- |
0,08 |
0,16 |
- |
0,32 |
0,63 |
1,25 |
|
Св. 400 |
- |
0,16 |
0,32 |
- |
0,63 |
0,63 | ||
аблица 7 - Допускаемые статические нагрузки на соединение линейки угольников УШ мод. 2
|
Н, мм |
Нагрузка, кгс (Н), не более |
|
60; 100; 160 |
20(196) |
|
250;400;630 |
30 (294) |
|
1000 |
40 (392) |
аблица 8 - Габаритные размеры и масса, с учетом упаковки
|
Модификация |
Н, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
высота |
длина |
ширина | |||
|
УЛП |
60 |
85 |
60 |
23 |
0,09 |
|
100 |
125 |
80 |
25 |
0,25 | |
|
160 |
185 |
120 |
30 |
0,35 | |
|
250 |
280 |
180 |
40 |
0,90 | |
|
УП |
60 |
85 |
60 |
23 |
0,09 |
|
100 |
125 |
80 |
25 |
0,25 | |
|
160 |
185 |
120 |
30 |
0,35 | |
|
250 |
280 |
180 |
40 |
0,90 | |
|
400 |
430 |
275 |
50 |
2,35 | |
Окончание таблицы 8
|
Модификация |
Н, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
высота |
длина |
ширина | |||
|
УШ |
60 |
85 |
60 |
23 |
0,09 |
|
100 |
125 |
80 |
25 |
0,25 | |
|
160 |
185 |
120 |
30 |
0,35 | |
|
250 |
280 |
180 |
40 |
0,90 | |
|
400 |
430 |
275 |
50 |
2,35 | |
|
630 |
745 |
430 |
65 |
5,50 | |
|
1000 |
1505 |
670 |
85 |
10,6 | |
аблица 9 - Условия эксплуатации и средний срок службы
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +16,5 до +23,5 0,5 |
