Номер по Госреестру СИ: 96770-25
96770-25 Газоанализаторы лазерные
(CI)
Назначение средства измерений:
Газоанализаторы лазерные CI (далее - газоанализаторы) предназначены для непрерывного измерения объемной доли компонентов газовых смесей в промышленных выбросах, дымовых газах, технологических газах, биогазах и прочих газовых средах.

Внешний вид.
Газоанализаторы лазерные
Рисунок № 1

Внешний вид.
Газоанализаторы лазерные
Рисунок № 2

Внешний вид.
Газоанализаторы лазерные
Рисунок № 3

Внешний вид.
Газоанализаторы лазерные
Рисунок № 4
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), предназначенное для управления газоанализаторами, считывания, отображения, хранения и передачи данных.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние встроенного ПО средств измерений на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения CI-RU68, CI-PC69 CI-RU6500, CI-PC65, CI-PC651 |
CI-PC68-1(P5)-PRO-2.0N-241130-TCC CI-PC65-D(K4)-PRO-3.51-240829-LF |
|
Номер версии (идентификационный номер) программного обеспечения CI-RU68, CI-PC69 CI-RU6500, CI-PC65, CI-PC651 |
X.XY-241130-ТСС K4-X.XX-LF |
|
Примечание - Введены следующие обозначения: X - идентификационный номер текущей версии служебной части ПО, принимает значения от 0 до 9, Y - идентификатор текущей версии служебной части ПО, принимает значения от A до Z | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в главе 7 «Инструкция по эксплуатации» документа «Газоанализаторы лазерные CI. Модификации CI-RU68, CI-PC69. Руководство по эксплуатации» и главе 5 «Инструкция по эксплуатации» документа «Газоанализаторы лазерные CI. Модификации CI-RU6500, CI-PC65, CI-PC651. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от «31» декабря 2020 г. № 2315 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах;
Стандарт предприятия Chengdu Chang Ai Electronic Technology Co., Ltd. «Газоанализаторы лазерные CI. Стандарт предприятия».
Правообладатель
Chengdu Chang Ai Electronic Technology Co., Ltd., Китай
Адрес: Building 11, Tianke Creation Industrial Base, No. 916 Tiangong Avenue, Xinxing Street, Tianfu New Area, Sichuan Province
Изготовитель
Chengdu Chang Ai Electronic Technology Co., Ltd., Китай
Адрес: Building 11, Tianke Creation Industrial Base, No. 916 Tiangong Avenue, Xinxing Street, Tianfu New Area, Sichuan Province
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес юридического лица: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект
Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2
Правообладатель
Chengdu Chang Ai Electronic Technology Co., Ltd., Китай
Адрес: Building 11, Tianke Creation Industrial Base, No. 916 Tiangong Avenue, Xinxing Street, Tianfu New Area, Sichuan Province
Газоанализаторы представляют собой автоматические одноканальные приборы непрерывного действия.
Принцип измерения основан на инфракрасной одноволновой спектроскопии с настраиваемым диодным лазером. Газоанализаторы предназначены для измерения содержания O2, СО, СО2, CH4, H2S, NH3, HF, HCN.
Конструктивно газоанализаторы состоят из блока приемника, блока излучателя (моноблочный и раздельный типы), блока управления, модуля продувки и распределительной коробки, фланцевых соединений, кранов (в соответствии с техническим заказом). Возможно исполнение газоанализаторов для установки на байпас с добавлением проточной ячейки, подключаемой к блоку излучателя и блоку приемника, соединенным между собой электрическим кабелем.
Газоанализаторы выполняют следующие функции:
-
- индикация результатов измерений на цифровом дисплее;
-
- передача данных через: токовый аналоговый выход от 4 до 20 мА, интерфейсы RS-232 и RS-485, протокол Modbus RTU.
Газоанализаторы изготавливаются в модификациях:
-
- CI-RU68, CI-PC69 - имеют конструкцию моноблочного типа (блок приемника и блок излучателя находятся в одном корпусе);
-
- CI-RU6500, CI-PC65, CI-PC651 - имеют конструкцию раздельного типа (блок приемника и блок излучателя соединены трубой) и могут использоваться совместно с блоком управления.
Газоанализаторы модификаций CI-RU6500, CI-PC65, CI-PC651 могут изготавливаться с ручным фильтром, пневматическим фильтром или без фильтра.
Общий вид газоанализаторов модификаций CI-RU6500, CI-PC65, CI-PC651 представлен на рисунке 1.
Общий вид газоанализаторов модификаций CI-RU68, CI-PC69 представлен на рисунке 2.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Пломбирование газоанализаторов не предусмотрено.
Серийные номера для газоанализаторов модификаций CI-RU6500, CI-PC65, CI-PC651 наносятся типографским способом в виде цифро-буквенного обозначения на круглую идентификационную табличку, наклеенную на панель блока приёмника и на панель блока излучателя, а также на прямоугольную идентификационную табличку, наклеенную на боковую поверхность корпуса блока управления.
Серийные номера для газоанализаторов модификаций CI-RU68, CI-PC69 наносятся типографским способом в виде цифро-буквенного обозначения на прямоугольную идентификационную табличку, наклеенную на боковую поверхность корпуса газоанализатора.
Для газоанализаторов модификаций CI-RU6500, CI-PC65, CI-PC651 серийный номер, однозначно идентифицирующий экземпляр средства измерений, присваивается по номеру блока приемника. Сведения о серийном номере блока излучателя и блока управления, входящих в состав средства измерений, указываются в паспорте.
Места нанесения серийных номеров представлены на рисунке 3
а)
б) в)

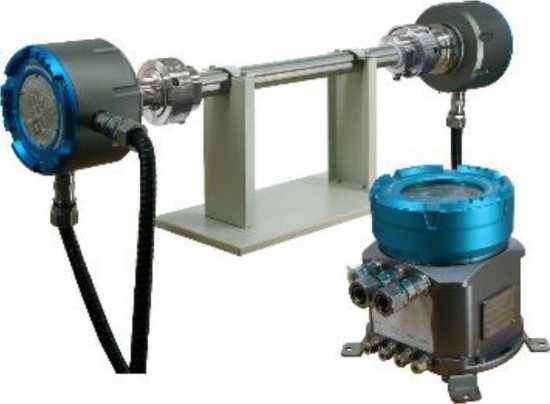

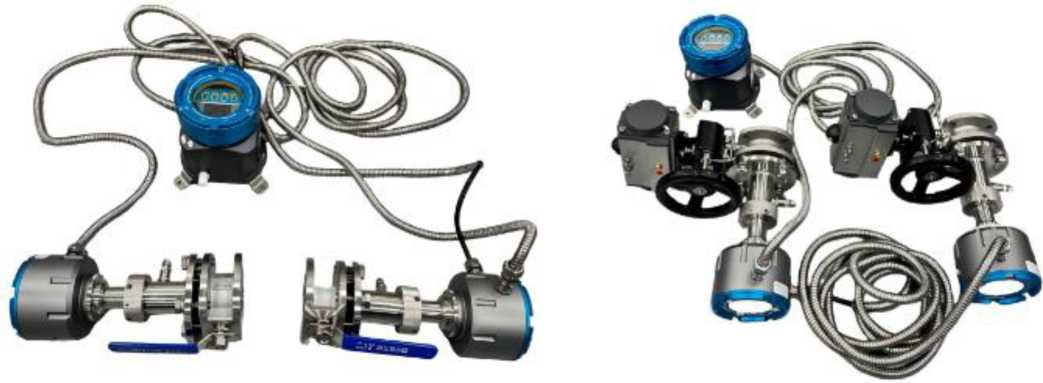

Рисунок 1 - Общий вид газоанализаторов лазерных CI модификаций CI-RU6500, CI-PC65, CI-PC651: а) без фильтра; б) с ручным фильтром; в) с пневматическим фильтром

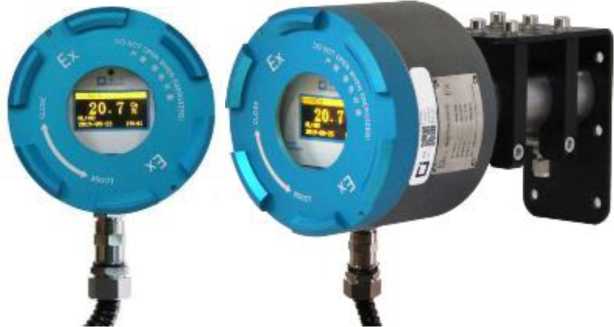

Рисунок 2 - Общий вид газоанализаторов лазерных CI модификаций CI-RU68, CI-PC69
Sir In j ЯР<ХХ1(ХХ><
Tvw: ил'- ivm f .'ii
Node I- СЬРССЛ
Мдевигсш*)t Г»»П|/г- 0 99
Rxer: 24V. LK __________*
Г Serial nunbnr : |i^№40O13j
Smeor Nuirti»-t r':n.....'■
■ PAnfecI
lHuIcxi f« <s i nc iso’ c »■
Места нанесения серийных номеров

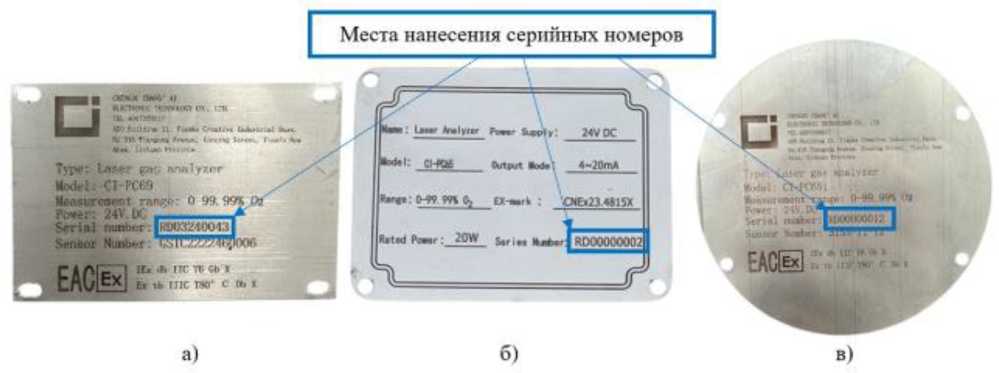

Рисунок 3 - Места нанесения серийных номеров: а) идентификационная табличка для газоанализаторов модификаций CI-RU68, CI-PC69; б) идентификационная табличка для блока управления для газоанализаторов модификаций CI-RU6500, CI-PC65, CI-PC651;
в) идентификационная табличка для блока приемника и блока излучателя для газоанализаторов модификаций CI-RU6500, CI-PC65, CI-PC651
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор лазерный |
CI1) |
1 шт. |
|
Руководство по эксплуатации^ |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Калибровочная камера2) |
- |
1 шт.3) |
| ||
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента1) |
Время установления показаний (Т90), с, не более |
Пределы допускаемой приведенной к ВПИ погрешности, % | |
|
Кислород |
O2 |
от 0 до 99,99 % |
10 |
±5 |
|
Оксид углерода |
CO |
от 0 до 99,99 % |
10 |
±5 |
|
Диоксид углерода |
CO2 |
от 0 до 99,99 % |
10 |
±5 |
|
Метан |
CH4 |
от 0 до 99,99 % |
10 |
±5 |
|
Сероводород |
H2S |
от 0 до 10000 млн-1 |
10 |
±5 |
|
Аммиак |
NH3 |
от 0 до 10 % |
10 |
±5 |
|
Фтороводород |
HF |
от 0 до 1000 млн-1 |
10 |
±5 |
|
Цианид водорода |
HCN |
от 0 до 1 % |
10 |
±5 |
|
Примечание - Введены следующие обозначения: ВПИ - верхний предел диапазона | ||||
|
измерений. | ||||
|
1) Определяемый компонент определяется при заказе | ||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширина х длина х высота), мм, не более CI-RU68, CI-PC69 CI-RU6500, CI-PC65, CI-PC651 |
307x152x198 482х135х350 |
|
Масса, кг, не более CI-RU68, CI-PC69 CI-RU6500, CI-PC65, CI-PC651 |
7 30 |
|
Потребляемая мощность, В^А, не более CI-RU68, CI-PC69 CI-RU6500, CI-PC65, CI-PC651 |
10 25 |
|
Давление продувочного газа, МПа CI-RU68, CI-PC69 CI-RU6500, CI-PC65, CI-PC651 Параметры электрического питания напряжение постоянного тока, В |
от 0,05 до 0,12 от 0,08 до 0,14 |
|
от 23 до 25 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
частота переменного тока, Гц |
50; 60 |
|
Условия эксплуатации CI-RU68, CI-PC69 | |
|
- температура окружающей среды, °С |
-20 до +50 |
|
- относительная влажность, %, не более |
90 |
|
- атмосферное давление, кПа |
от 80 до 140 |
|
CI-RU6500, CI-PC65, CI-PC651 | |
|
- температура окружающей среды, °С |
-20 до +60 |
|
- относительная влажность, %, не более |
90 |
|
- атмосферное давление, кПа |
от 50 до 120 |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb X Ex tb IIIC Т80°С Db X |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254- |
IP67 |
|
2015 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
30000 |
