Номер по Госреестру СИ: 96605-25
96605-25 Хроматографы газовые
(CI)
Назначение средства измерений:
Хроматографы газовые CI (далее - хроматографы) предназначены для непрерывных автоматических измерений содержания компонентов в газовых смесях переменного состава.
Внешний вид.
Хроматографы газовые

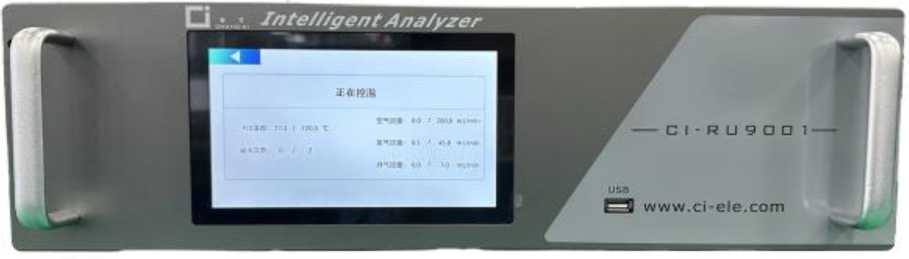

Рисунок № 1
Внешний вид.
Хроматографы газовые

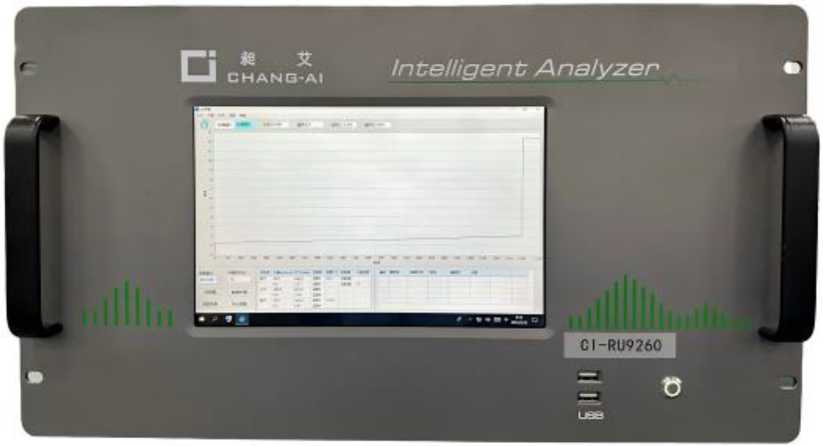

Рисунок № 2
Внешний вид.
Хроматографы газовые

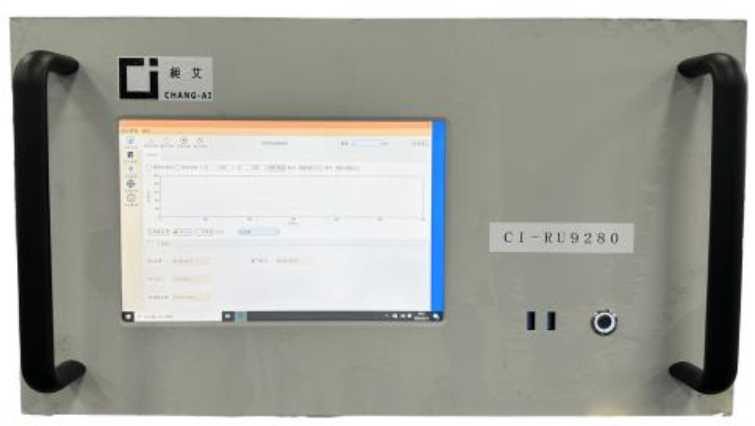

Рисунок № 3
Внешний вид.
Хроматографы газовые

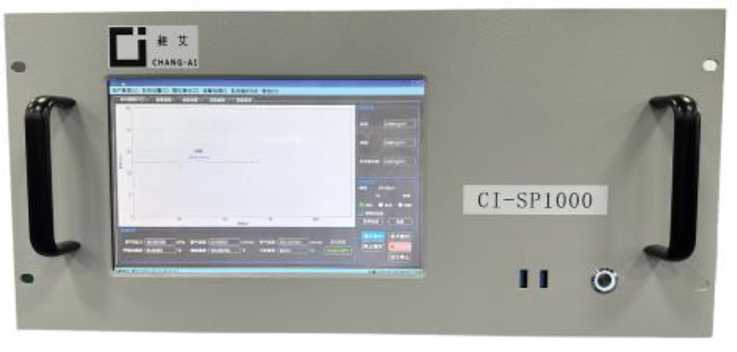

Рисунок № 4
Внешний вид.
Хроматографы газовые
Рисунок № 5
Общие сведения
Дата публикации - 10.10.2025
Срок свидетельства - 09.10.2030
Номер записи - b101cab9-4990-e361-be14-d631ede9a6e0
ID в реестре СИ - 1427013
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Chengdu Chang Ai Electronic Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт - Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2186 от 2025.10.09 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Хроматографы газовые (CI)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Chengdu Chang Ai Electronic Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96605-25 09.10.2030 |
Хроматографы газовые, CI Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province) |
ОТ МП |
1 год |
|
96770-25 28.10.2030 |
Газоанализаторы лазерные, CI Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province) |
ОТ МП |
1 год |
|
96844-25 13.11.2030 |
Газоанализаторы, CI-RU Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province) |
ОТ МП |
1 год |
|
96843-25 13.11.2030 |
Газоанализаторы, CI Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province) |
ОТ МП |
1 год |
|
96882-25 17.11.2030 |
Газоанализаторы, CI-RU5 Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province) |
ОТ МП |
1 год |
|
96974-25 26.11.2030 |
Анализаторы точки росы, CI Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province) |
ОТ МП |
1 год |
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"
Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Хроматографы газовые (CI)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Хроматографы газовые (CI)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Хроматографы эксплуатируются с программным обеспечением (далее - ПО), различным для каждой модификации хроматографов. Идентификационные данные ПО указаны в таблицах 1-4. ПО позволяет выполнять следующие функции: управление хроматографом, получение хроматограмм, обработка и хранение результатов измерений, построение градуировочных графиков, проведение диагностических проверок хроматографа.
аблица 1 - Идентификационные данные ПО хроматографов модификации CI-RU9001
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
MAIN:N2.3.15 |
|
Цифровой идентификатор ПО |
- |
аблица 2 - Идентификационные данные ПО хроматографов модификации CI-RU9280
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.10 |
|
Цифровой идентификатор ПО |
- |
|
Таблица 3 - Идентификационные данные ПО хроматографов модификации CI-RU9260 | |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
USER-1.03-LNB |
|
Цифровой идентификатор ПО |
- |
аблица 4 - Идентификационные данные ПО хроматографов модификации CI-SP1000
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.10 |
|
Цифровой идентификатор ПО |
- |
Метрологические характеристики хроматографов нормированы с учетом влияния ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п. 2.3 «Эксплуатация хроматографов» документа 001.РЭ.ПС «Хроматографы газовые CI. Руководство по эксплуатации и паспорт».
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Хроматографы газовые CI. Стандарт предприятия Chengdu Chang Ai Electronic Technology Co. Ltd., Китай;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
Правообладатель
Chengdu Chang Ai Electronic Technology Co., Ltd., Китай
Адрес: Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Россия, Московская обл., г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Chengdu Chang Ai Electronic Technology Co., Ltd., Китай
Адрес: Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province, China
Изготовитель
Chengdu Chang Ai Electronic Technology Co., Ltd., Китай
Адрес: Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province, China
Принцип действия хроматографов основан на разделении с последующим детектированием компонентов анализируемой пробы на хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой и подвижной фазой - газом-носителем.
Хроматографы представляют собой стационарные приборы, конструктивно представляющие собой единый корпус, внутри которого смонтированы блок пробоотбора, термостат колонок, система защиты от внутреннего давления, пламенно-ионизационный детектор (далее - ПИД), хроматографическая колонка.
Хроматографы выпускаются в четырех модификациях: CI-RU9001, CI-RU9260, CI-RU9280, CI-SP1000, которые различаются габаритными размерами и используемым программным обеспечением.
Управление хроматографами, сбор и обработка измерительных данных осуществляются с помощью программного обеспечения.
Общий вид хроматографов представлен на рисунке 1.
Заводской номер хроматографов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом типографской печати на идентификационную табличку, приклеиваемую к задней стенке хроматографа. Место нанесения заводского номера представлено на рисунке 2.
Нанесение знака поверки на хроматограф не предусмотрено.
Пломбирование хроматографа не предусмотрено. Конструкция обеспечивает ограничение доступа к частям хроматографа, несущим первичную измерительную информацию, и местам настройки (регулировки).
CI-RU9001
CI-RU9260
CI-RU9280
CI-SP1000
Рисунок 1 - Общий вид хроматографов газовых CI
□ CHENGDU CHANG'Al ELECTRONIC TECHNOLOGY СО ,LTD .Китай Адрес. Building ll.Ttanke Creative Industrial Bast,
No. 916, Tiangnng Avenue, Xinxing Street, Tianfu New District,Chengdu, Skhuan Province
Место нанесения заводского номера
Тип: Хроматограф газовый Cl
Модификация: CI-RU9001
■>Заводской номер: RD 10010009
№ заказа: MHS-1036-FID30
Сфера охвата: 0-500ррт 'ГНС/N2
Рисунок 2 - Общий вид идентификационной таблички с указанием места нанесения заводского номера
аблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел детектирования (обнаружения) детектора ПИД (по метану), г/с, не более |
1-10-10 |
|
Предел допускаемого относительного среднеквадратичного отклонения (СКО) выходных сигналов (по площади пика), % |
5 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 48 ч непрерывной работы, % |
±5 |
|
Таблица 6 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 110 до 240 |
|
- частота, Гц |
от 50 до 60 |
|
Потребляемая мощность, Вт, не более |
500 |
|
Габаритные размеры, мм, не более: - высота |
1000 |
|
- ширина |
750 |
|
- глубина |
550 |
|
Масса, кг, не более |
300 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -10 до +40 |
|
- относительная влажность, %, не более |
95 |
|
- атмосферное давление, кПа |
от 80 до 120 |
|
Таблица 7 - Показатели надежности | |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
30000 |
