Сведения о средстве измерений: 96974-25 Анализаторы точки росы

Номер по Госреестру СИ: 96974-25
96974-25 Анализаторы точки росы
(CI)

Назначение средства измерений:
Анализаторы точки росы CI (далее - анализаторы) предназначены для измерений температуры точки росы в различных газах и газовых смесях.

сертификация программного обеспечения
Внешний вид. Анализаторы точки росы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы точки росы
Рисунок № 1
Внешний вид. Анализаторы точки росы, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы точки росы

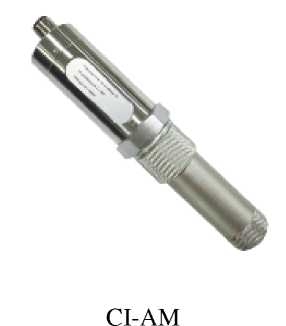

Рисунок № 2
Внешний вид. Анализаторы точки росы, http://oei-analitika.ru рисунок № 3
Внешний вид.
Анализаторы точки росы
Рисунок № 3
Внешний вид. Анализаторы точки росы, http://oei-analitika.ru рисунок № 4
Внешний вид.
Анализаторы точки росы

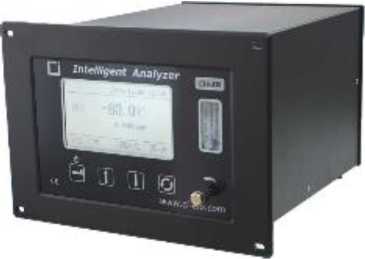

Рисунок № 4
Внешний вид. Анализаторы точки росы, http://oei-analitika.ru рисунок № 5
Внешний вид.
Анализаторы точки росы

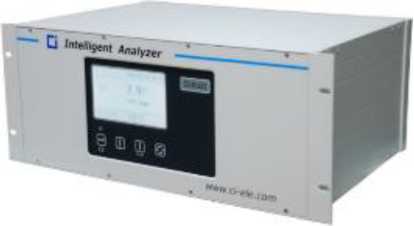

Рисунок № 5
Внешний вид. Анализаторы точки росы, http://oei-analitika.ru рисунок № 6
Внешний вид.
Анализаторы точки росы

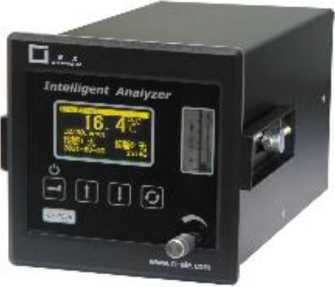

Рисунок № 6
Внешний вид. Анализаторы точки росы, http://oei-analitika.ru рисунок № 7
Внешний вид.
Анализаторы точки росы
Рисунок № 7
Внешний вид. Анализаторы точки росы, http://oei-analitika.ru рисунок № 8
Внешний вид.
Анализаторы точки росы

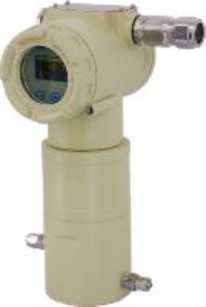

Рисунок № 8
Внешний вид. Анализаторы точки росы, http://oei-analitika.ru рисунок № 9
Внешний вид.
Анализаторы точки росы

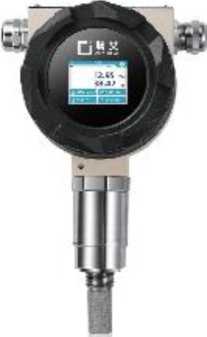

Рисунок № 9
Внешний вид. Анализаторы точки росы, http://oei-analitika.ru рисунок № 10
Внешний вид.
Анализаторы точки росы
Рисунок № 10

Общие сведения

Дата публикации - 27.11.2025
Срок свидетельства - 26.11.2030
Номер записи - 37e81793-64f5-db71-e447-4efdb1b9b0bf
ID в реестре СИ - 1427367
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Chengdu Chang Ai Electronic Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт - Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province
Уведомление о начале осуществления предпринимательской деятельности -

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2578 от 2025.11.26 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Анализаторы точки росы (CI)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Chengdu Chang Ai Electronic Technology Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96605-25
09.10.2030
Хроматографы газовые, CI
Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province)
ОТ
МП
1 год
96770-25
28.10.2030
Газоанализаторы лазерные, CI
Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province)
ОТ
МП
1 год
96844-25
13.11.2030
Газоанализаторы, CI-RU
Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province)
ОТ
МП
1 год
96843-25
13.11.2030
Газоанализаторы, CI
Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province)
ОТ
МП
1 год
96882-25
17.11.2030
Газоанализаторы, CI-RU5
Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province)
ОТ
МП
1 год
96974-25
26.11.2030
Анализаторы точки росы, CI
Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province)
ОТ
МП
1 год

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы точки росы (CI)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Анализаторы точки росы (CI)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Анализаторы оснащены встроенным программным обеспечением (далее - ПО), которое используется для обеспечения функционирования анализаторов, выполнения измерений, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации.

Анализаторы CI-TM, CI-AM, CI-BM имеют сервисное ПО, которое служит для отображения результатов измерений и просмотра версии ПО. Сервисное ПО не является метрологически значимым.

Влияние ПО учтено при нормировании метрологических характеристик анализаторов. Идентификационные данные ПО анализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО анализаторов модификаций CI-TM, CI-AM, CI-BM

Идентификационные данные (признаки)

Значение

Встроенное ПО

Сервисное ПО-

Идентификационное наименование ПО

-

Cl-Fix Service for Customer

Номер версии (идентификационный номер) ПО, не ниже

V1.11

1.0.117.0

Таблица 2 - Идентификационные данные анализаторов модификаций CI-RU30, CI-RU31, CI-RU36, CI-RUN25, CI-RU35-2, CI-DM

Идентификационные данные (признаки)

Значение

Модификация

CI-RU30

CI-RU31

CI-RU36

Идентификационное наименование

ПО

CI-PC31(G1)-

PRO-3.02-241114-LCY

CI-PC31(G1)-

PRO-3.02-241114-LCY

CI-PC36(N3)-

PRO-6.06-221130-HYJ

Номер версии (идентификационный номер) ПО, не ниже

V3.02

V3.02

V6.06

Модификация

CI-RUN25

CI-RU35-2

CI-DM

Идентификационное наименование

ПО

GEN-25(M2)-

PRO-4.01-230718-MYC

CI-PC35-2(P2)-

PRO-5.02-

241128-LF

-

Номер версии (идентификационный номер) ПО, не ниже

V4.01

V5.02

Дисплей V1.05

Датчик V1.11

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в п. 3 «Эксплуатация анализаторов» документа С1.01.ПС/РЭ «Анализаторы точки росы CI. Паспорт и руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 21.11.2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;

Стандарт предприятия Chengdu Chang Ai Electronic Technology Co. Ltd., Китай «Анализаторы точки росы CI».

Правообладатель

Chengdu Chang Ai Electronic Technology Co., Ltd., Китай

Адрес: Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province, China

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, город Москва, пр-кт Вернадского, д. 41 стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Россия, Московская область, г. Чехов, Симферопольское шоссе, д. 2.
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

Chengdu Chang Ai Electronic Technology Co., Ltd., Китай
Адрес: Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province, China
Изготовитель
Chengdu Chang Ai Electronic Technology Co., Ltd., Китай
Адрес: Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province, China

Принцип действия анализаторов при определении температуры точки росы сорбционноёмкостной, основанный на поглощении содержащейся в газе влаги преобразователем, выполненным по тонкопленочной технологии из пористого оксида алюминия, покрытого сверху золотой пленкой.

Анализаторы модификаций CI-TM, CI-AM и CI-BM, представляют собой металлические датчики со встроенной электронной схемой обработки сигнала. Измеренные значения относительной влажности и температуры в цифровом виде поступают от интегральной микросхемы в микроконтроллер и после цифровой обработки преобразуются в унифицированные аналоговые сигналы (от 4 до 20 мА) и/или цифровой выходной сигнал интерфейса RS-485 (протокол Modbus RTU).

Анализаторы модификаций CI-RU30, CI-RU31, CI-RU36, CI-RUN25, CI-RU35-2, CI-DM конструктивно состоят из датчиков и электронных блоков. В качестве датчиков используют анализаторы модификаций CI-TM, CI-AM и CI-BM, а электронные блоки служат для выведения измеренных значений с датчиков на дисплей.

Анализаторы отличаются техническими характеристиками (массой и габаритными размерами).

Общий вид анализаторов приведен на рисунке 1.

Анализаторы модификаций CI-TM, CI-AM, CI-BM, CI-DM имеют заводские номера, состоящие из арабских цифр, которые наносятся методом фотохимпечати на идентификационную табличку, приклеиваемую и/или прикручиваемую на корпус анализатора. Внешний вид идентификационных табличек для анализаторов модификаций CI-TM, CI-AM, CI-BM, CI-DM представлен на рисунке 2 (а, б, г).

Анализаторы модификаций CI-RU30, CI-RU31, CI-RU36, CI-RUN25, CI-RU35-2 имеют заводские номера, состоящие из арабских цифр и букв латинского алфавита, которые наносятся методом цифровой печати на идентификационную табличку, приклеиваемую на корпус электронного блока.

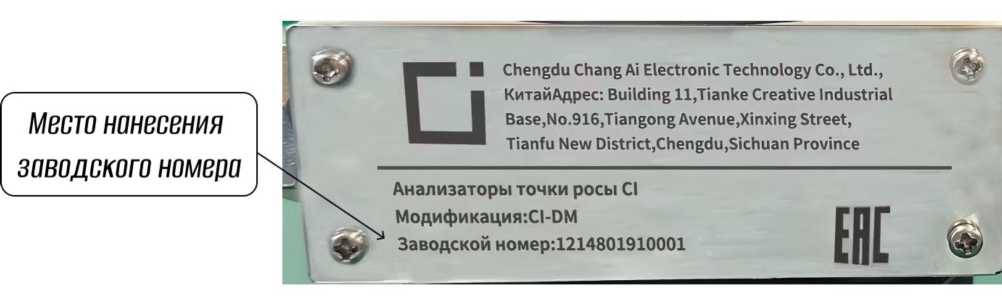

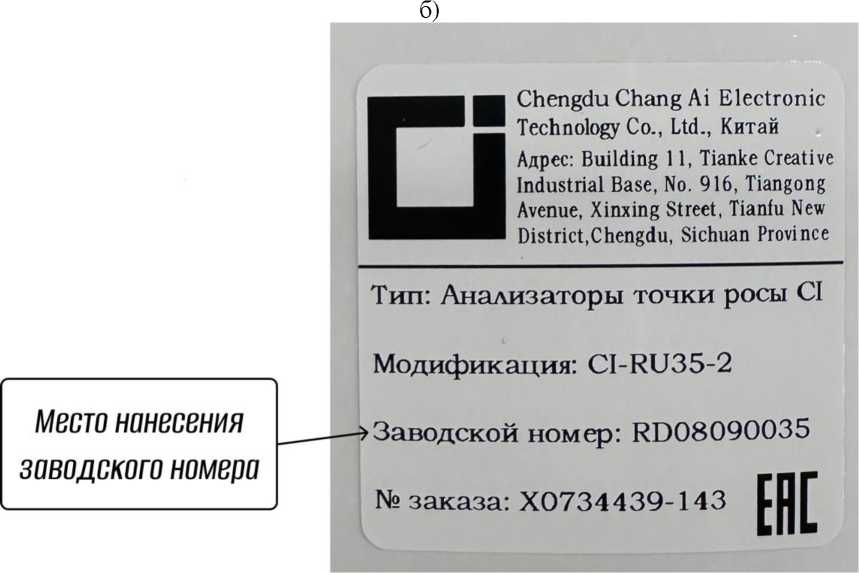

Внешний вид идентификационных табличек представлен на рисунке 2 (в).

Пломбирование анализатора не предусмотрено. Конструкция анализатора обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).

Нанесение знака поверки на анализаторы не предусмотрено.

Внешний вид. Анализаторы точки росы (CI), http://oei-analitika.ru

CI-TM

Внешний вид. Анализаторы точки росы (CI), http://oei-analitika.ru
Внешний вид. Анализаторы точки росы (CI), http://oei-analitika.ru

CI-BM

Внешний вид. Анализаторы точки росы (CI), http://oei-analitika.ru

CI-RU30

Внешний вид. Анализаторы точки росы (CI), http://oei-analitika.ru
Внешний вид. Анализаторы точки росы (CI), http://oei-analitika.ru

CI-RU36

CI-RU31

Внешний вид. Анализаторы точки росы (CI), http://oei-analitika.ru
Внешний вид. Анализаторы точки росы (CI), http://oei-analitika.ru

CI-RU35-2

CI-RUN25

Внешний вид. Анализаторы точки росы (CI), http://oei-analitika.ru

CI-DM

Рисунок 1 - Внешний вид анализаторов точки росы CI

Место нанесения заводского номера

Анализаторы точки росы Cl            Chengdu Chang Ai Electronic Technology Co., Ltd.. Китай

Адрес' Building 11 .Tianke Creative Industrial

Модификация: CI-TM                   Base.No.916.Tiangong Avenue,Xinxing Street,

Заводской номер: 1205301102001 ^lanfu New District,Chengdu,Sichuan Province

а)

Место нанесения заводского номера

Анализаторы точки росы Cl

Модификация: CI-BM

Заводской номер: 1215701030001

Chengdu Chang Ai Electronic

Technology Co., Ltd., Китай

Внешний вид. Анализаторы точки росы (CI), http://oei-analitika.ru

в)

Внешний вид. Анализаторы точки росы (CI), http://oei-analitika.ru

Анализаторы точки росы CI Модификация:С1-0М

Заводской номер:1214801910001

Chengdu Chang Ai Electronic Technology Co., Ltd., КитайАдрес: Building ll,Tianke Creative Industrial Base,No.916,Tiangong Avenue,Xinxing Street, Tianfu New District,Chengdu,Sichuan Province

Место нанесения

заводского номера

\__________________________7

г)

Рисунок 2 - Идентификационные таблички анализаторов точки росы CI модификаций: а) CI-TM; б) CI-AM и CI-BM; в) CI-RU30, CI-RU31, CI-RU36, CI-RUN25, CI-RU35-2;

г) CI-DM


Комплектность средства измерения в соответствии с таблицей 6.

Таблица 6 -

Наименование

Обозначение

Количество

Анализатор точки росы CI |(

-

1 шт.

Паспорт и руководство по эксплуатации

С1.01.ПС/РЭ

1 экз.

|( Комплект поставки формируется в соответствии с заказом


анализаторов представлены в таблицах 3-5.

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры точки росы, °С1)

от - 80 до + 60

Пределы допускаемых значений абсолютной погрешности измерений температуры точки росы, °С

±5

1) Диапазоны измерений датчиков могут быть программно ограничены в соответствии с требованиями технологического процесса. Фактический диапазон измерений указывается в паспорте анализатора и не превышает указанных в таблице значений

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Габаритные размеры: (высотахдиаметр), мм, не более:

- CI-TM

106х28

- CI-AM

130,2x30

- CI-BM

132x30

- CI-RU35-2

250x120

- CI-DM

219,5x80,5

(высотахширинахдлина), мм, не более:

- CI-RU30

275x221x310

- CI-RU31

177x300x483

- CI-RU36

144x144x290

- CI-RUN25

300x400x400

Масса, кг, не более:

- CI-TM

0,32

- CI-AM, CI-BM

0,42

- CI-RU30

4,7

- CI-RU31

7,3

- CI-RU36

2,8

- CI-RUN25

5,3

- CI-RU35-2

2,85

- CI-DM

2,2

Параметры электрического питания:

-     напряжение постоянного тока, В,

для модификаций:

CI-AM

12

CI-BM, CI-DM, CI-TM, CI-RU35-2

24

-     напряжение переменного тока, В, для

модификаций CI-RU30, CI-RU31, CI-RU36, CI-RUN25

220±20

-     частота переменного тока, Гц

50/60

Условия эксплуатации

- температура окружающей среды, °С

от 0 до +45

- относительная влажность

(без конденсации), %, не более

80

- атмосферное давление, кПа

от 84 до 106

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

10

Средняя наработка на отказ, ч

30000


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
