Номер по Госреестру СИ: 96843-25
96843-25 Газоанализаторы
(CI)
Назначение средства измерений:
Газоанализаторы CI (далее по тексту - газоанализаторы) предназначены для измерений объемной доли оксида азота (I) (N2O), оксида углерода (CO), диоксида углерода (CO2), азота (N2) и водяных паров (H2O) в инертных и реактивных газовых средах и в воздухе промышленных предприятий с подачей предупредительной сигнализации о превышении установленных пороговых значений.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 3
Внешний вид.
Газоанализаторы
Рисунок № 4
Внешний вид.
Газоанализаторы
Рисунок № 5
Внешний вид.
Газоанализаторы
Рисунок № 6
Внешний вид.
Газоанализаторы
Рисунок № 7
Внешний вид.
Газоанализаторы
Рисунок № 8
Общие сведения
Дата публикации - 14.11.2025
Срок свидетельства - 13.11.2030
Номер записи - df2a3069-83e4-846e-7431-463b7c98ea9d
ID в реестре СИ - 1427252
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Chengdu Chang Ai Electronic Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт - Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 9
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2445 от 2025.11.13 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Газоанализаторы (CI)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Chengdu Chang Ai Electronic Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96605-25 09.10.2030 |
Хроматографы газовые, CI Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province) |
ОТ МП |
1 год |
|
96770-25 28.10.2030 |
Газоанализаторы лазерные, CI Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province) |
ОТ МП |
1 год |
|
96844-25 13.11.2030 |
Газоанализаторы, CI-RU Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province) |
ОТ МП |
1 год |
|
96843-25 13.11.2030 |
Газоанализаторы, CI Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province) |
ОТ МП |
1 год |
|
96882-25 17.11.2030 |
Газоанализаторы, CI-RU5 Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province) |
ОТ МП |
1 год |
|
96974-25 26.11.2030 |
Анализаторы точки росы, CI Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province) |
ОТ МП |
1 год |
Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.
Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.
В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.
Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Газоанализаторы (CI)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 9 | 9 | 0 | 9 | 0 | 9 | 0 | 9 |
Стоимость поверки Газоанализаторы (CI)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение и имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Программное обеспечение газоанализаторов осуществляет функции:
- прием и обработка измерительной информации;
- хранение данных измерений;
- проведение калибровки газоанализатора;
- отображение данных на дисплее;
- функция тревоги при отклонении какого-либо параметра от заданной нормы.
Идентификационные данные встроенного программного обеспечения приведены в таблицах 1-6.
Таблица 1 - Идентификационные данные встроенного ПО (модификация CI-RU2001)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-PC2001(N2)-PRO- 1.07-230922-TCC |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.07 |
Таблица 2 - Идентификационные данные встроенного ПО (модификация CI-PC61)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-PC61(Q2)-PRO-3.05-250115-YZP |
|
Номер версии (идентификационный номер) ПО |
не ниже V3.05 |
Таблица 3 - Идентификационные данные встроенного ПО (модификация CI-RU212)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-PC212(P1)-PRO-2.06-220813-MYC |
|
Номер версии (идентификационный номер) ПО |
не ниже V2.06 |
Таблица 4 - Идентификационные данные встроенного ПО (модификация CI-RU261)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-PC261(N3)-PRO-6.29-240218-RFC |
|
Номер версии (идентификационный номер) ПО |
не ниже V6.25 |
Таблица 5 - Идентификационные данные встроенного ПО (модификации CI-RU20 и CI-RU21)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-PC21(G1)-PRO-3.04-240626- LCY(HW06) |
|
Номер версии (идентификационный номер) ПО |
не ниже V3.04 |
Таблица 6 - Идентификационные данные встроенного ПО (модификации CI-RU25)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CI-PC25(I1)-PRO-1.35-240907- LCY(HW06) |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.29 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 2 «Принцип работы» документов «Газоанализаторы CI-RU2001. Паспорт», «Газоанализаторы CI-PC61. Паспорт», «Газоанализаторы CI-RU21. Паспорт»,
«Газоанализаторы CI-RU212. Паспорт», «Газоанализаторы CI-RU261. Паспорт»,
«Газоанализаторы CI-RU20. Паспорт», «Газоанализаторы CI-RU25. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Росстандарта от 21.11.2023 г. № 2415 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Стандарт предприятия Chengdu Chang Ai Electronic Technology Co., Ltd
«Газоанализаторы CI».
Правообладатель
Chengdu Chang Ai Electronic Technology Co., Ltd, Китай
Адрес: Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province
Телефон: 028-83263158
E-mail: 382376490@qq.com
Изготовитель
Chengdu Chang Ai Electronic Technology Co., Ltd, Китай
Адрес: Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province
Телефон: 028-83263158
E-mail: 382376490@qq.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, вн.тер.г. муниципальный округ проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, Российская Федерация, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: + 7 (495) 481-33-80
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Chengdu Chang Ai Electronic Technology Co., Ltd, Китай
Адрес: Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province
Телефон: 028-83263158
E-mail: 382376490@qq.com
Принцип действия газоанализаторов определяется типом используемого сенсора и детектора:
-
- инфракрасный (ИК), основан на поглощении молекулами определяемого газа энергии светового потока в инфракрасной области спектра (по принципу NDIR);
-
- диодно-лазерный сенсор TDLAS;
-
- плазменный детектор, используемый в газоанализаторах для определения объемной доли газов на основе их взаимодействия с низкотемпературной плазмой.
Конструктивно газоанализаторы состоят из корпуса, на передней панели которого расположен ЖК-дисплей с кнопками управления или сенсорный экран (в зависимости от модификации), на задней панели или под крышкой (в зависимости от модификации) коммуникационные интерфейсы, выключатель питания, отверстия для ввода и вывода газовой смеси.
Газоанализаторы выпускаются в модификациях CI-RU2001, CI-PC61, CI-RU212, CI-RU261, CI-RU20, CI-RU25, CI-RU21, которые отличаются друг от друга исполнением корпуса, цветом, наличием встроенного ротаметра, возможностью измерения объемной доли одного или двух определяемых компонентов, диапазонами измерений, наличием предупредительной сигнализации.
Газоанализатор CI-RU2001 оснащен одним измерительным каналом с возможностью измерений объемной доли одного определяемого компонента. На передней панели корпуса расположен сенсорный экран и две ручки. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа, выключатель питания. Измерение объемной доли компонента происходит за счет плазменного детектора.
Газоанализатор CI-PC61 оснащен одним измерительным каналом с возможностью измерений объемной доли одного определяемого компонента. На передней панели корпуса расположен сенсорный экран и две ручки. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа, выключатель питания. Дополнительно может быть оснащен коллектором из порошковой металлургии для предотвращения блокировки выхода газа из выходного отверстия в случае нетоксичных газов; и может быть также оснащен быстрозавинчивающимся разъемом в случае токсичных газов.
Измерение объемной доли компонента происходит за счет диодно-лазерного сенсора TDLAS.
Газоанализатор CI-RU212 оснащен одним измерительным каналом с возможностью измерений объемной доли одного или сразу двух определяемых компонентов в зависимости от поставки. На передней панели корпуса расположен сенсорный экран, две ручки и встроенный ротаметр. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа, выключатель питания. Измерение объемной доли компонента происходит за счет инфракрасного (ИК) сенсора.
Газоанализатор CI-RU261 оснащен одним измерительным каналом с возможностью измерений объемной доли одного определяемого компонента. На передней панели корпуса расположен ЖК-дисплей с кнопками управления и встроенный ротаметр. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа. Измерение объемной доли компонента происходит за счет инфракрасного (ИК) сенсора. Данная модификация оснащена возможностью подачи предупредительной сигнализации.
Газоанализатор CI-RU20 оснащен одним измерительным каналом с возможностью измерений объемной доли одного определяемого компонента. На передней панели корпуса расположен ЖК-дисплей с кнопками управления и встроенный ротаметр. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа, выключатель питания. Измерение объемной доли компонента происходит за счет инфракрасного (ИК) сенсора. Данная модификация оснащена возможностью подачи предупредительной сигнализации.
Газоанализатор CI-RU25 оснащен одним измерительным каналом с возможностью измерений объемной доли одного определяемого компонента. Газоанализатор состоит из прочного корпуса с крышкой, внутри которого размещены коммуникационные интерфейсы, выключатель питания, отверстия для ввода и вывода газовой смеси. На передней панели корпуса расположен ЖК-дисплей с кнопками управления. Измерение объемной доли компонента происходит за счет инфракрасного (ИК) сенсора.
Газоанализатор CI-RU21 оснащен одним измерительным каналом с возможностью измерений объемной доли одного определяемого компонента. На передней панели корпуса расположен сенсорный экран. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа, выключатель питания. Измерение объемной доли компонента происходит за счет инфракрасного (ИК) сенсора.

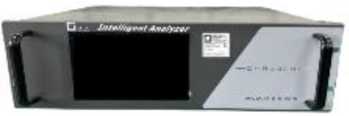

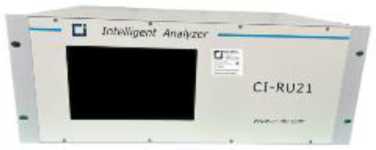

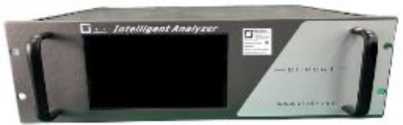

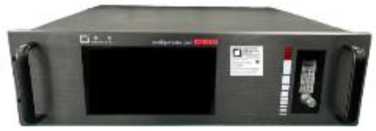

Общий вид газоанализаторов представлен на рисунке 1.
Пломбирование газоанализаторов не предусмотрено.
Нанесение знака поверки на газоанализаторы не предусмотрено.

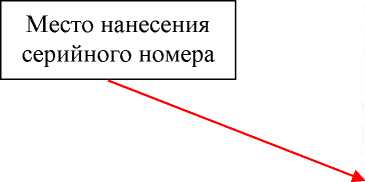

Газоанализаторы имеют серийные номера, которые в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на идентификационную наклейку (рисунок 2), расположенную на корпусе газоанализатора, печатным способом.
CI-RU2001
CI-PC61
CI-RU212
CI-RU261
CI-RU20
CI-RU25
CI-RU21
Рисунок 1 - Общий вид газоанализаторов
CHENGOU CHANG’AI
ПКТИШС ЭДНЮТ tt ,ИГ та тчстл
•id f -»rdi 'r* lit* I nd ; * j,
Лжлгкг t?w»
Гаэмиалмжтор Cl
М<1лмфнкш|и« CI-RU26I
Гаг CO /N2
EHL
Лямлаом намерений. 0-1Г.ppm
СсрЯЙНыи u<iMC|i: К? < I
Рисунок 2 - Идентификационная наклейка
Таблица 7 - Метрологические . характеристики
|
Определяемый компонент1) |
Диапазон показаний объемной доли определяемого компонента, млн-1 (ppm) |
Диапазон измерений объемной доли определяемого компонента, млн-1 (ppm) |
Пределы допускаемой приведенной2) погрешности измерений объемной доли определяемого компонента, % |
|
Оксида азота (I) (N2O) |
от 0 до 20 |
от 0 до 20 |
±5 |
|
Оксид углерода (CO) |
от 0 до 10 |
от 0 до 10 | |
|
от 0 до 50 |
от 0 до 50 | ||
|
от 0 до 500 |
от 0 до 500 | ||
|
от 0 до 1000 |
от 0 до 1000 | ||
|
от 0 до 5000 |
от 0 до 5000 | ||
|
Диоксид углерода (CO2) |
от 0 до 5 |
от 0 до 5 | |
|
от 0 до 10 |
от 0 до 10 | ||
|
от 0 до 20 |
от 0 до 20 | ||
|
от 0 до 500 |
от 0 до 500 | ||
|
от 0 до 1000 |
от 0 до 1000 | ||
|
Азот (N2) |
от 0 до 10 |
от 0 до 10 | |
|
от 0 до 100 |
от 0 до 100 | ||
|
Водяные пары (H2O) |
от 0 до 100 |
от 10 до 100 | |
|
от 0 до 1000 |
от 10 до 1000 | ||
| |||
Таблица 8 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 50 до 60 |
|
Выходные сигналы: - аналоговый токовый, мА |
от 4 до 20 |
|
- цифровой |
RS-232, RS-485 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +40 |
|
- относительная влажность, %, не более |
90 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Масса, кг, не более |
25 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более: - CI-RU2001 |
342 х 482 х 134 |
|
- CI-PC61 |
350 х 482 х 135 |
|
- CI-RU212 |
482 х 513 х 136 |
|
- CI-RU261 |
144 х 290 х 144 |
|
- CI-RU20 |
275 х 307 х 190 |
|
- CI-RU25 |
370 х 530 х 217 |
|
- CI-RU21 |
481 х 557 х 177 |
Таблица 9 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
30000 |
