Сведения о средстве измерений: 96882-25 Газоанализаторы

Номер по Госреестру СИ: 96882-25
96882-25 Газоанализаторы
(CI-RU5)

Назначение средства измерений:
Газоанализаторы CI-RU5 (далее по тексту - газоанализаторы) предназначены для измерений объемной доли водорода (H2), аргона (Ar) и гелия (He) в бинарных газовых смесях с подачей предупредительной сигнализации о превышении установленных пороговых значений.

сертификация программного обеспечения

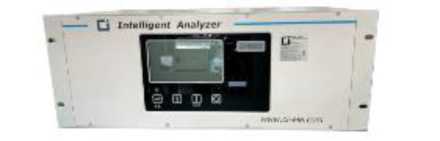

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 3
Внешний вид.
Газоанализаторы
Рисунок № 3
Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 4
Внешний вид.
Газоанализаторы
Рисунок № 4
Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 5
Внешний вид.
Газоанализаторы
Рисунок № 5
Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 6
Внешний вид.
Газоанализаторы
Рисунок № 6
Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 7
Внешний вид.
Газоанализаторы
Рисунок № 7

Общие сведения

Дата публикации - 20.11.2025
Срок свидетельства - 17.11.2030
Номер записи - dfbf46ca-0f89-7f58-8506-320d1d887964
ID в реестре СИ - 1427301
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Chengdu Chang Ai Electronic Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт - Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province
Уведомление о начале осуществления предпринимательской деятельности -

Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.

В сводной таблице приводится следующая информация:

  • Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
  • наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
  • наименование организации-производителя и страны производства
  • кол-во поверок
  • кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
  • величина интервала между поверками

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2468 от 2025.11.17 ПРИКАЗ_Об утверждении типов средств измерений (21)

Наличие аналогов СИ: Газоанализаторы (CI-RU5)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Chengdu Chang Ai Electronic Technology Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96605-25
09.10.2030
Хроматографы газовые, CI
Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province)
ОТ
МП
1 год
96770-25
28.10.2030
Газоанализаторы лазерные, CI
Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province)
ОТ
МП
1 год
96844-25
13.11.2030
Газоанализаторы, CI-RU
Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province)
ОТ
МП
1 год
96843-25
13.11.2030
Газоанализаторы, CI
Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province)
ОТ
МП
1 год
96882-25
17.11.2030
Газоанализаторы, CI-RU5
Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province)
ОТ
МП
1 год
96974-25
26.11.2030
Анализаторы точки росы, CI
Chengdu Chang Ai Electronic Technology Co., Ltd. (КИТАЙ Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province)
ОТ
МП
1 год

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализаторы (CI-RU5)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Газоанализаторы (CI-RU5)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение и имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений.

Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Программное обеспечение газоанализаторов осуществляет функции:

  • - прием и обработка измерительной информации;

  • - хранение данных измерений;

  • - проведение калибровки газоанализатора;

  • - отображение данных на дисплее;

  • - функция тревоги при отклонении какого-либо параметра от заданной нормы;

  • - функция автоматического сохранения и ручного сохранения данных измерений Идентификационные данные встроенного программного обеспечения приведены в

таблицах 1-6.

Таблица 1 - Идентификационные данные встроенного ПО (модификация CI-RU511)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CI-PC551-2(P2)-PRO-7.02-250507-LF

Номер версии (идентификационный номер) ПО

не ниже V7.02

Таблица 2 - Идентификационные данные встроенного ПО (модификация CI-RU56)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CI-PC56(R1)-PRO-2.01-250312-LF

Номер версии (идентификационный номер) ПО

не ниже V2.01

Таблица 3 - Идентификационные данные встроенного ПО (модификация CI-RU55-1)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CI-PC55(I1)-PRO- 1.2P-240615-LCY

Номер версии (идентификационный номер) ПО

не ниже V1.2P

Таблица 4 - Идентификационные данные встроенного ПО (модификация CI-RU551-2)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CI-PC551-2(P2)-PRO-7.02-250507-LF

Номер версии (идентификационный номер) ПО

не ниже V7.02

Таблица 5 - Идентификационные данные встроенного ПО (модификации CI-RU50)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CI-PC51(G1)-PRO-3.12-250212-

LCY(CTRD03)

Номер версии (идентификационный номер) ПО

не ниже V3.12

Таблица 6 - Идентификационные данные встроенного ПО (модификации CI-RU53)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CI-PC53(G1)-PRO-1.30-240615-LCY

Номер версии (идентификационный номер) ПО

не ниже V1.30


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в п. 2 «Принцип работы» документов «Газоанализаторы CI-RU511. Паспорт», «Газоанализаторы CI-RU56. Паспорт», «Газоанализаторы CI-RU55-1. Паспорт», «Газоанализаторы CI-RU551-2. Паспорт», «Газоанализаторы CI-RU50. Паспорт», «Газоанализаторы CI-RU53. Паспорт».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Стандарт предприятия Chengdu Chang Ai Electronic Technology Co., Ltd «Газоанализаторы CI-RU5».

Правообладатель

Chengdu Chang Ai Electronic Technology Co., Ltd, Китай

Адрес: Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province

Телефон: 028-83263158

E-mail: 382376490@qq.com

Изготовитель

Chengdu Chang Ai Electronic Technology Co., Ltd, Китай
Адрес: Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province
Телефон: 028-83263158
E-mail: 382376490@qq.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, вн.тер.г. муниципальный округ проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, Российская Федерация, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: + 7 (495) 481-33-80
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

Chengdu Chang Ai Electronic Technology Co., Ltd, Китай
Адрес: Building 11, Tianke Creative Industrial Base, No.916, Tiangong Avenue, Xinxing Street, Tianfu New District, Chengdu, Sichuan Province
Телефон: 028-83263158
E-mail: 382376490@qq.com

Принцип действия газоанализаторов заключается в методе газового анализа, основанного на измерении теплопроводности газовой смеси с использованием теплопроводного сенсора (TCD).

Конструктивно газоанализаторы состоят из корпуса, на передней панели которого расположен ЖК-дисплей с кнопками управления, на задней панели или под крышкой (в зависимости от модификации) коммуникационные интерфейсы, выключатель питания, отверстия для ввода и вывода газовой смеси.

Газоанализаторы выпускаются в модификациях CI-RU511, CI-RU56, CI-RU55-1, CI-RU551-2, CI-RU50, CI-RU53, которые отличаются друг от друга исполнением корпуса, цветом, наличием встроенного ротаметра, выходными сигналами, наличием предупредительной сигнализации.

Газоанализатор CI-RU511 оснащен одним измерительным каналом. На передней панели корпуса расположен ЖК-дисплей с кнопками управления. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа, выключатель питания, разъем для SD-карты.

Газоанализатор CI-RU56 оснащен одним измерительным каналом. На передней панели корпуса расположен ЖК-дисплей с кнопками управления и встроенный ротаметр. На задней панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа, выключатель питания.

Газоанализатор CI-RU55-1 оснащен одним измерительным каналом. Газоанализатор состоит из ударопрочного корпуса с крышкой. На лицевой стороне корпуса (крышке) расположен ЖК-дисплей с кнопками управления, входное и выходное отверстие для газа. Внутри корпуса расположены интерфейсы связи, клеммная колодка, разъем для SD-карты, USB-порт.

Газоанализатор CI-RU551-2 является стационарным одноканальным прибором непрерывного действия. Корпус состоит из двух частей: измерительной головки и камеры. Измерительная головка включает в себя переднюю крышку, под которой находится дисплей с кнопками управления, и заднюю крышку, под которой находятся интерфейсы связи и клеммная колодка. В камере находятся входное и выходное отверстия, а также монтажный кронштейн. Данная модификация оснащена возможностью дистанционного управления с помощью пульта.

Газоанализатор CI-RU50 оснащен одним измерительным каналом. На передней панели корпуса расположен ЖК-дисплей с кнопками управления и встроенный ротаметр. На задней

Лист № 2 Всего листов 6 панели расположены интерфейсы связи, клеммная колодка, входное и выходное отверстие для газа, выключатель питания, разъем для SD-карты. Данная модификация оснащена возможностью подачи предупредительной сигнализации.

Газоанализатор CI-RU53 оснащен одним измерительным каналом. Под крышкой на панели корпуса расположен ЖК-дисплей с кнопками управления и встроенный ротаметр, а также порты ввода-вывода, входное и выходное отверстие для газа, выключатель питания.

Общий вид газоанализаторов представлен на рисунке 1. Пломбирование газоанализаторов не предусмотрено. Нанесение знака поверки на газоанализаторы не предусмотрено.

Газоанализаторы имеют серийные номера, которые в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на идентификационную наклейку (рисунок 2), расположенную на корпусе газоанализатора, печатным способом (все модификации кроме CI-RU551-2) или методом гравировки на верхнюю часть измерительной головки (модификация CI-RU551-2).

Внешний вид. Газоанализаторы (CI-RU5), http://oei-analitika.ru

CI-RU511

Внешний вид. Газоанализаторы (CI-RU5), http://oei-analitika.ru

CI-RU56

Внешний вид. Газоанализаторы (CI-RU5), http://oei-analitika.ru

CI-RU55-1

Внешний вид. Газоанализаторы (CI-RU5), http://oei-analitika.ru

CI-RU551-2

Внешний вид. Газоанализаторы (CI-RU5), http://oei-analitika.ru

CI-RU50

Внешний вид. Газоанализаторы (CI-RU5), http://oei-analitika.ru

CI-RU53

Рисунок 1 - Общий вид газоанализаторов

Место нанесения серийного номера

Внешний вид. Газоанализаторы (CI-RU5), http://oei-analitika.ru

Рисунок 2 - Идентификационная наклейка


Таблица 10 -

Наименование

Обозначение

Количество

Газоанализатор^

CI-RU5

1 шт.

Паспорт^

-

1 шт.

|( В соответствии с заказом.


Таблица 7 - Метрологические характеристики

Определяемый компонент1)

Диапазон измерений объемной доли определяемого компонента, %

Пределы допускаемой приведенной2) погрешности измерений объемной доли определяемого компонента, %

Водород (H2)

от 0 до 100

±5

Аргон (Ar)

от 0 до 100

Гелий (He)

от 0 до 100

  • 1) время установления показаний То,9 не более 90 секунд;

  • 2) приведенная погрешность нормирована к верхнему пределу диапазона измерений.

Таблица 8 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В

от 198 до 242

- частота переменного тока, Гц

от 50 до 60

Выходные сигналы:

- аналоговый токовый, мА

от 4 до 20

- по напряжению, В

от 0 до 10

- цифровой

RS-232, RS-485

Условия эксплуатации:

- температура окружающей среды, °С

от -10 до +45

- относительная влажность, %, не более

90

- атмосферное давление, кПа

от 84,0 до 106,7

Масса, кг, не более

25

Габаритные размеры (ширинахдлинахвысота), мм, не более:

- CI-RU511

329 х 483 х 177

- CI-RU56

144 х 144 х 295

- CI-RU55-1

315 х 423 х 179

- CI-RU551-2

133 х 150 х 197

- CI-RU50

275 х 307 х 190

- CI-RU53

410 х 470 х 315

Таблица 9 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

10

Средняя наработка до отказа, ч, не менее

30000


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
