808

1             2           3         4           5

Позиция

Описание позиции

Код

Описание кода

1

808

Преобразователи температуры измерительные

2

Конструктивные особенности

А

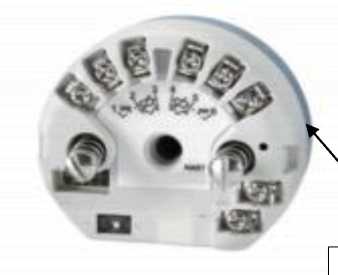

ИП установлен в клеммную головку DIN A

D

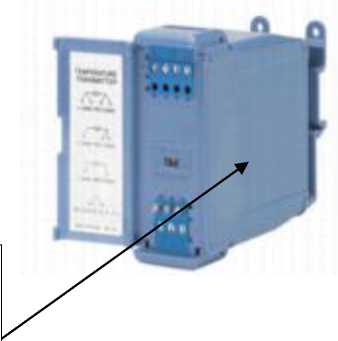

Установленный на DIN-рейку - вход от одного первичного измерительного преобразователя

B

ИП установлен в клеммную головку DIN В

3

Тип выходного сигнала

S

4-20 мА, цифровой сигнал на основе протокола

HART

4

Конфигурация измерений

1

Одноканальный

2

Двухканальный

5

Сертификация про

дукции

NA

Не сертифицирован

I4

Сертификация на искробезопасность ATEX (для устройства полевой шины, включая стандарты IS и FISCO)

I5

Сертификация на искробезопасность и невоспламеняемость FM (для устройства полевой шины, включая стандарты IS и FISCO)

Опционально

6

Специальная сертификация

GO

Сертификация по ГОСТ

7

Требования к температуре

DW6

Низкотемпературное исполнение

8

Конфигурация уровня сигнализации (соответствует требованиям NAMUR NE43)

AH

Сигнализация NAMUR и уровень насыщения, сигнализация о высоком уровне

AL

Сигнализация NAMUR и уровень насыщения, сигнализация о низком уровне

9

Сигнализация о низком уровне сигнала

DB

Сигнализация о низком уровне

Диагностика

DC

Г орячее резервирование и сигнализация о дрейфе датчика

10

Точная настройка датчика

T2

Согласование ИП и первичного измерительного преобразователя

11

Расширенный тип

T7

Функция точной настройки нестандартного первичного измерительного преобразователя

12

Калибровка по 5 точкам

T4

Калибровка по 5 точкам (требуется код опции Q4 для создания сертификата калибровки)

13

Сертификат калибровки

Q4

Сертификат калибровки (калибровка по 3 точкам)

QP

Сертификат калибровки и защита от нарушения герметичности

808

1             2           3         4           5

Позиция

Описание позиции

Код

Описание кода

14

Опция конфигурации с двойным входом (только для кода опции типа измерения 2)

S1

Горячее резервирование

S2

Функция горячего резервирования при средней температуре и сигнализации о дрейфе датчика -режим предупреждения

S3

Функция горячего резервирования при средней температуре и сигнализации о дрейфе датчика -режим сигнализации

S4

Разница температур

S5

Средняя температура

S6

Первое эффективное измеренное значение

S7

Два независимых первичных измерительных преобразователей

15

Сертификация качества безопасности

QT

Сертифицирован по стандарту IEC 61508 с сертификатом данных FMEDA (только для HART)

16

Конфигурация версии HАRT

HR5

Конфигурация 5-ой исправленной версии HART

HR7

Конфигурация 7-ой исправленной версии HART

Наименование

Обозначение

Кол-во

Примечание

Преобразователь температуры измерительный

808

1 шт.

Исполнение в

соответствии с заказом

Паспорт

-

1 экз.

-

Наименование характеристики

Значение (в зависимости от типа НСХ)

Диапазон измерений температуры, °C (в зависимости от типа сигналов)

1. Термопреобразователи сопротивления с НСХ по ГОСТ 6651-2009

Pt100 (а=0,00385)

от -200 до +850

Pt200 (а =0,00385)

от -200 до +850

Pt500 (а =0,00385)

от -200 до +850

Pt1000 (а =0,00385)

от -200 до +300

Pt50 (а =0,00391) (50П)

от -200 до +550

Pt100 (а =0,00391) (100П)

от -200 до +550

Cu50 (а =0,00426)

от -50 до +200

Cu100 (а =0,00426)

от -50 до +200

Cu10 (а =0,00428) (10М)

от -50 до +250

Cu50 (а =0,00428) (50м)

от -185 до +200

Cu100 (а =0,00428) (100М)

от -185 до +200

Ni120 (а =0,00617) (120Н)

от -70 до +300

2. Преобразователи термоэлектрические с НСХ по ГОСТ Р 8.585-2001:

B

от +100 до +1820

E

от -200 до +1000 (для HART)

J

от -180 до +760

K

от -180 до +1372

N

-200 до +1300

R

от 0 до +1768

S

от 0 до +1768

T

от -200 до +400

L

от -200 до +800

Диапазон измерений напряжения постоянного тока, мВ

от -10 до +100

Диапазон измерений электрического сопротивления постоянному току, Ом

от 0 до 2000

Наименование характеристики

Значение (в зависимости от типа НСХ)

Пределы допускаемой основной абсолютной погрешности измерений и преобразования в температуру сигналов от, °С¹⁾

1. Термопреобразователей сопротивления с НСХ

Pt100 (а=0,00385)

±0,15

Pt200 (а =0,00385)

±0,27

Pt500 (а =0,00385)

±0,19

Pt1000 (а =0,00385)

±0,19

Pt50 (а =0,00391) (50П)

±0,30

Pt100 (а =0,00391) (100П)

±0,15

Cu50 (а =0,00426)

±1,34

Cu100 (а =0,00426)

±0,67

Cu10 (а =0,00428) (10М)

±1,40

Cu50 (а =0,00428) (50м)

±1,34

Cu100 (а =0,00428) (100М)

±0,67

Ni120 (а =0,00617) (120Н)

±0,15

2. Преобразователей термоэлектрических с НСХ²'

B

±3,00 (от +100 °С до +300 °С включ.); ±0,77 (св. +300 °С до +1820 °С)

E

±0,20

J

±0,35

K

±0,70 (от -180 °С до -90 °С включ.); ±0,50 (св. -90 °С до +1372 °С)

N

±0,50

R

±0,75

S

±0,70

T

±0,35

L

±1,00

Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, мВ

±0,03

Пределы допускаемой основной абсолютной погрешности        измерений      электрического

сопротивления постоянному току, Ом

±0,6

Температура окружающей среды, °С

от -60 до +85³⁾

Пределы дополнительной абсолютной погрешности измерения и преобразования в температуру, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С сигналов от, °C⁴⁾⁵⁾ 1. Термопреобразователей сопротивления с НСХ:

Pt100 (а=0,00385)

±0,003

Pt200 (а =0,00385)

±0,004

Pt500 (а =0,00385)

±0,003

Pt1000 (а =0,00385)

±0,003

Pt50 (а =0,00391) (50П)

±0,004

Pt100 (а =0,00391) (100П)

±0,003

Cu50 (а =0,00426)

±0,008

Cu100 (а =0,00426)

±0,004

Наименование характеристики

Значение (в зависимости от типа НСХ)

Cu10 (а =0,00428)(10М)

±0,030

Cu50 (а =0,00428)(50М)

±0,008

Cu100 (а =0,00428)(100М)

±0,004

Ni120 (а =0,00617)(120Н)

±0,003

2. Преобразователей термоэлектрических с НСХ

B

±0,014 (t > 1000°C)

±[0,032-(0,000025^ (t-300))] при (300 °C< t < 1000 °C)

±[0,054-(0,00011-(t-100))]

при (100 °C< t < 300 °C)

E

±[0,005+(0,0000431)]

J

±[0,0054+(0,00000291)] (t > 0 °C)

±[0,0054+(0,000025-|t|)] (t < 0 °C)

K

±[0,0061+(0,0000541)] (t > 0 °C)

±[0,0061+(0,000025-|t|)] (t < 0 °C)

N

±[0,0068+(0,0000036Jt|)]

R

±0,016 (t > 200 °C)

±[0,023-(0,0000361)] (t < 200 °C)

S

±0,016 (t > 200 °C)

±[0,023-(0,0000361)] (t < 200 °C)

T

±0,0064 (t > 0 °C)

±[0,0064-(0,000043-|t|)] (t < 0 °C)

L

±0,007 (t > 0 °C)

±[0,007-(0,00003-|t|)] (t < 0 °C)

Пределы допускаемой дополнительной абсолютной погрешности измерения напряжения постоянного тока, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, мВ⁴⁾⁵⁾

±0,0005

Пределы допускаемой дополнительной абсолютной погрешности измерения электрического сопротивления постоянному току, вызванная влиянием тем-4)5) пературы окружающей среды в рабочем диапазоне температур на каждый 1 °С, Ом

±0,0084

Наименование характеристики

Значение (в зависимости от типа НСХ)

Примечания:

• ¹⁾ - Основная абсолютная погрешность ПИ с выходным сигналом от 4 до 20 мА равна сумме основной абсолютной погрешности измерения и преобразования в температуру сигналов измерительных преобразователей и основной приведенной погрешности преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока. Основная приведенная погрешность преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока равна:

-   ±0,03 % от диапазона измерения первичного преобразователя;

• ²⁾ - Основная абсолютная погрешность ПИ при работе с преобразователями термоэлектрическими равна сумме основной абсолютной погрешности измерения сигнала ТП и абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопары, равной ±0,5 °С.

• ³⁾ - Диапазон температур окружающей среды зависит от исполнения ПИ в соответствии с его эксплуатационной документацией.

• ⁴⁾ - При отклонении температуры окружающей среды от +20 °С. Для диапазона температур окружающей среды от -60 °С до +85 °С.

• ⁵⁾ - Дополнительная абсолютная погрешность ПИ с выходным сигналом от 4 до 20 мА равна сумме дополнительной абсолютной погрешности измерения и преобразования в температуру сигналов измерительных преобразователей и дополнительной приведенной погрешности преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока.

Дополнительная приведенная погрешность преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока равна ±0,001 % от диапазона измерения первичного преобразователя.

* t - значение измеряемой температуры, °С.

Наименование характеристики

Значение

Маркировка взрывозащиты

0Ex 1а IIC Т6...Т1 Gа Х

Степень защиты оболочки по ГОСТ 14254-2015

IP 66

Выходной сигнал

от 4 до 20 мА, HART

Напряжение питания, В

от 12,0 до 42,4

Габаритные размеры корпуса, мм, не более

• - для ИП 808А, 808В (диаметрхвысота)

• - для ИП 808D (ширина^хвысота^хдлина)

070^х45

110x117x117

Масса, кг, не более

2,5

Рабочие условия эксплуатации:

• - температура окружающей среды, °C

• -  относительная влажность воздуха, %, не более

от -60 до +85

80

Наименование характеристики

Значение

Средний срок службы, лет, не менее

10

Средняя наработка до отказа, ч, не менее

100000
