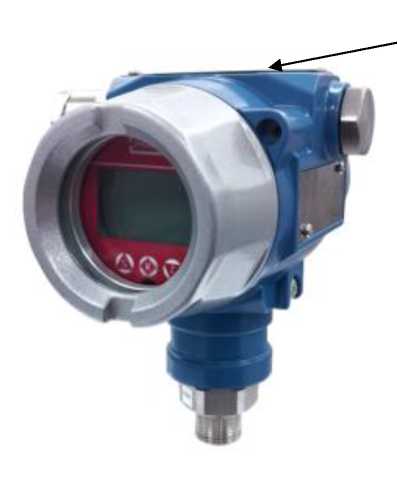

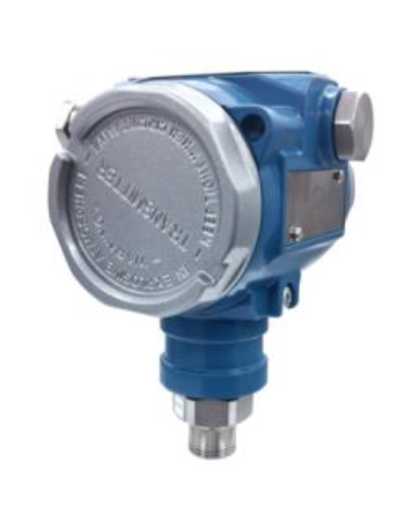

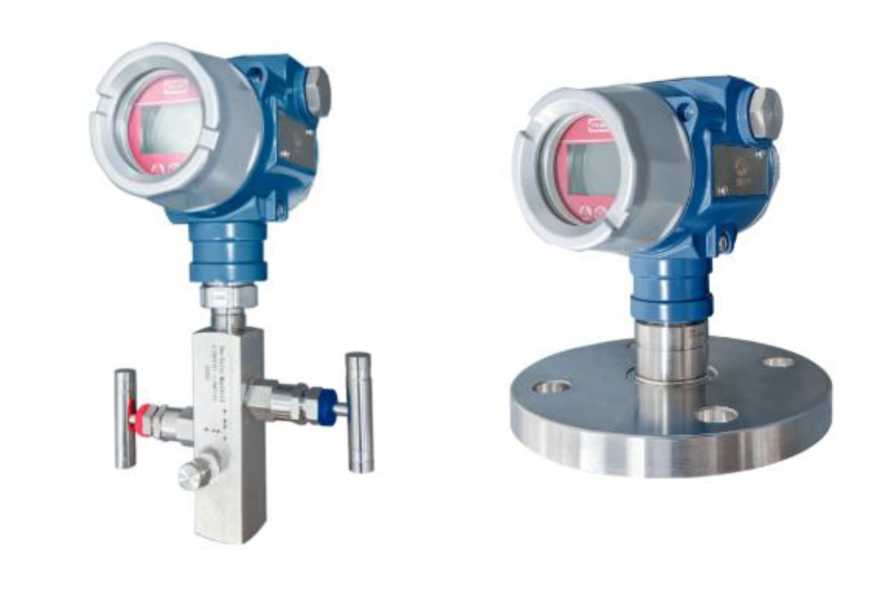

Индекс

Описание

Xi

Диапазон измерений:

S602 - от -6 кПа до 6 кПа

S403 - от -40 кПа до 40 кПа

S254 - от -100 кПа до 250 кПа

• 5105 - от -100 кПа до 1000 кПа

S305 - от -100 кПа до 3000 кПа

• 5106 - от -100 кПа до 10000 кПа

S406 - от -100 кПа до 40000 кПа

S1000 - от -100 кПа до 100000 кПа

X2

Вид измеряемого давления:

G - преобразователи избыточного давления

N - преобразователи давления-разрежения

А - преобразователи абсолютного давления

X3

Материал мембраны:

S - нержавеющая сталь 316/316L

H - сплав Хастеллой

L - нержавеющая сталь 316L с позолотой Т - тантал

X4

Жидкость, заполняющая мембрану: S - силиконовая жидкость

D - фторсодержащая жидкость

X5

Способ герметизации:

S - прокладка из фторкаучука

С - прокладка из бутадиен-нитрильного каучука F - приварное уплотнение из нержавеющей стали N - низкотемпературный фторкаучук

Хб

Структура чувствительного элемента:

/F - герметичная мембранная коробка используется при давлении ниже 1 МПа

X7

Материал корпуса:

Т30 - нержавеющая сталь 316

Т10 - нержавеющая сталь 304

Т2 - алюминиевый сплав

X8

Электрическое присоединение:

R1 - водонепроницаемая конфигурация, резьба M20*1,5, заглушка PVC R2 - взрывозащищенная конфигурация, резьба 1/2NPT, заглушка из нержавеющей стали

R3 - взрывозащищенная конфигурация, резьба M20*1,5, заглушка из нержавеющей стали

R4 - взрывозащищенная конфигурация, с резьбовым электрическим интерфейсом

X9

Выходной сигнал:

F - 4-20 мА, двухпроводная система

H - 4-20 мА + HART, двухпроводная система

A - 4-20 мА, двухпроводная система, искробезопасный

E - 4-20 мА + HART + 2 канала PNP

B - 4-20 мА + HART, двухпроводная система, искробезопасный

Индекс

Описание

Xio

Конфигурация версии HART:

* - отсутствует

5 - пятая

7 - седьмая

Xii

Дисплей:

А - без дисплея

С - дисплей LCD

D - низкотемпературный ЖК-дисплей

LI - индикатор выходного сигнала (тип 756)

X12

Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности измерений, %:

А2 - o,o5

А3 - o,o75

А4 - o,i

А5 - o,2

А6 - o,5

Примечание:

Конкретные значения указаны в паспорте преобразователя.

Нижний предел измерений для преобразователей абсолютного давления равен 0.

При отсутствии в обозначении исполнения отдельных позиций, последующие

позиции сдвигаются влево.

Наименование

Обозначение

Количество

Преобразователь давления

1508

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз. ¹⁾

Примечание:

¹⁾ Допускается прилагать 1

экз. (в зависимости от заказа) на каждые 10 штук,

поставляемых в один адрес.

Наименование характеристики

Значение

Код диапазона измерений

S602

S403

S254

S105

Границы диапазона возможных настроек (от Рmin до Pmax), кПа ¹⁾

от -6 до 6

от -40 до 40

от -100 до 250

от -100 до 1000

Минимальный верхний предел измерений, кПа

0,06

0,4

2,5

10

Давление перегрузки, МПа

4

4

4

10

Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности измерений, у, % ²⁾’ ³⁾

• -   r < 5

• -  5< r < 10

• -  r < 10

• -   r > 10

±0,05; ±0,075; ±0,1 ±0,1; ±0,2; ±0,5

±0,05; ±0,075; ±0,1; ±0,2; ±(0,01+0,004т)

±0,05; ±0,075; ±0,1; ±0,2;

±(0,01+0,004т)

±0,05; ±0,075; ±0,1; ±0,2;

±(0,01+0,004т)

Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха от нормальной (от +21°С до +25 °С), в диапазоне рабочих температур, %/28 °С: ³⁾

• -  r < 20

• -   r < 30

• -  30 < r < 50

• -  30 < r < 150

±(0,15^ДИмакс+0,075^ДИнастр)

±(0,РДИмакс+0,25^ДИнастр)

±(0,14^ДИмакс+0,15^ДИнастр)

±(0,25^ДИмакс+0,125^ДИнастр)

±(0,035^ДИмакс+0,125^ДИнастр)

±(0,25^ДИмакс+0,125^ДИнастр)

±(0,035^ДИмакс+0,125^ДИнастр)

Наименование характеристики

Значение

Код диапазона измерений

S305

S106

S406

S1000

Границы диапазона возможных настроек (от Рmin до Pmax), кПа ¹⁾

от -100 до 3000

от -100 до 10000

от -100 до 40000

от -100 до 100000

Минимальный верхний предел измерений, кПа

30

100

400

1000

Давление перегрузки, МПа

10

40

100

160

Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности измерений, у, % ²⁾’ ³⁾

• -   r < 10

• -   r > 10

±0,05; ±0,075; ±0,1; ±0,2;

±(0,01+0,004т)

±0,05; ±0,075; ±0,1; ±0,2;

±(0,01+0,004т)

±0,05; ±0,075; ±0,1; ±0,2

±(0,01+0,004т)

±0,075; ±0,1; ±0,2; ±0,5

±(0,01+0,004т)

Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха от нормальной (от +21 °С до +25 °С), в диапазоне рабочих температур, %/28 °С ³⁾

• -   r < 5

• -   r < 20

• -   r < 30

• -  30 < r < 50

• -  30 < r < 150

±(0,25^ДИмакс+0,125^ДИнастр)

±(0,035^ДИмакс+0,125^ДИнастр)

±(0,25^ДИмакс+0,125^ДИнастр)

±(0,035^ДИмакс+0,125^ДИнастр)

±(0,РДИмакс+0,15^ДИнастр)

±(0,РДИмакс+0,15^ДИнастр)

Наименование характеристики

Значение

Код диапазона измерений

S305

S106

S406

S1000

Примечания:

• ¹⁾ Нижняя граница диапазона возможных настроек (Pmin) для преобразователей абсолютного давления равна 0.

• ²⁾ Коэффициент перенастройки r=ДИмакс/ДИнастр. Минимальный шаг перенастройки равен единице последнего разряда показаний дисплея преобразователя.

• ³⁾ Конкретное значение приведено в паспорте преобразователя.

Нижний предел измерений для преобразователей абсолютного давления равен 0.

Преобразователи имеют функцию выбора других единиц измерений давления, допускаемых к применению в Российской Федерации.

Вариация выходного сигнала Yr не должна превышать значения допускаемой основной приведенной (к настроенному диапазону измерений) погрешности измерений |у|.

Наименование характеристики

Значение

Выходные сигналы:

• - аналоговый (в виде сигнала постоянного тока), мА

• - цифровой

от 4 до 20

HART

Напряжение питания постоянного тока, В

от 16,5 до 42,4

Нормальные условия:

• - температура окружающей среды, °С

• - относительная влажность, %, не более

• - атмосферное давление, кПа

от +21 до +25

80

от 84,0 до 106,7

Условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность, %, не более

• - атмосферное давление, кПа

от -60 до +60

96 (без конденсации) от 84,0 до 106,7

Маркировка взрывозащиты

1Ex db IIC T6...T1 Gb X 0Ex ia IIC T6...T1 Ga X

Ex tb IIIC T80°C Db X

Масса, кг, не более ¹⁾

17,9

Габаритные размеры преобразователя (длина^хширина^хвысота), мм, не более ²⁾

600^x500^x1000

Примечание:

• ¹⁾ С учетом массы капиллярных трубок, фланцев, выносных мембран.

• ²⁾ Без учета капиллярных трубок, фланцев, выносных мембран.

Наименование характеристики

Значение

Средняя наработка на отказ, ч, не менее

100000

Средний срок службы, лет, не менее

10
