Номер по Госреестру СИ: 96535-25
96535-25 Преобразователи разности давлений
(1508С)
Назначение средства измерений:
Преобразователи разности давлений 1508C (далее - преобразователи) предназначены для непрерывных измерений и преобразования измеренных значений разности давлений жидкостей и газов в унифицированный выходной сигнал постоянного тока и (или) цифровой выходной сигнал.

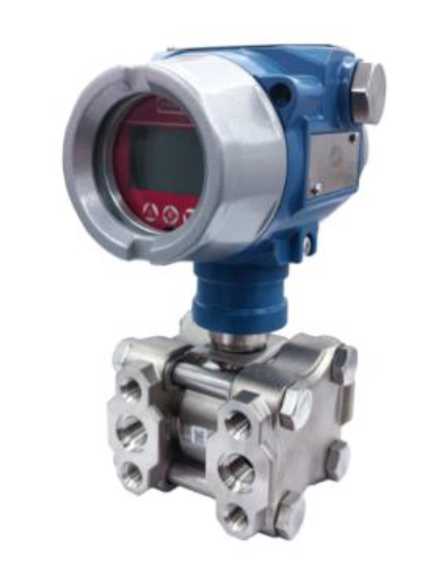

Внешний вид.
Преобразователи разности давлений
Рисунок № 1

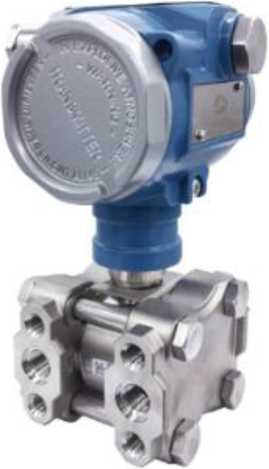

Внешний вид.
Преобразователи разности давлений
Рисунок № 2

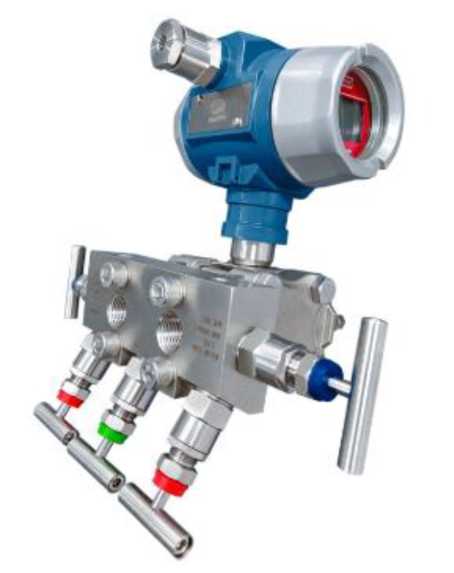

Внешний вид.
Преобразователи разности давлений
Рисунок № 3

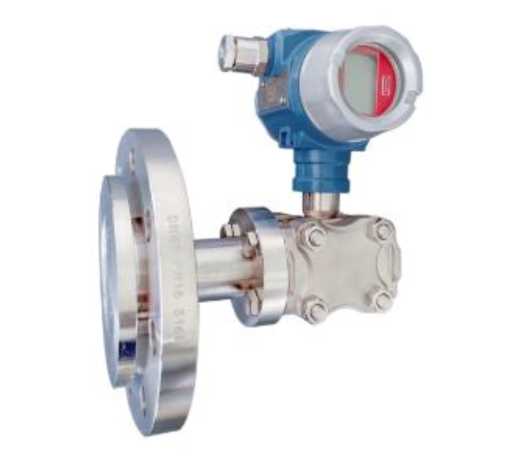

Внешний вид.
Преобразователи разности давлений
Рисунок № 4

Внешний вид.
Преобразователи разности давлений
Рисунок № 5

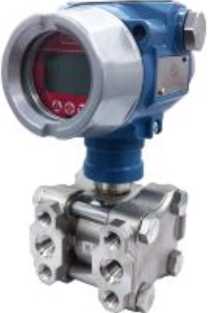

Внешний вид.
Преобразователи разности давлений
Рисунок № 6
Программное обеспечение
Преобразователи давления 1508C имеют встроенное метрологически значимое программное обеспечение (далее - ПО).
Встроенное метрологически значимое ПО используется для установки и настройки рабочих параметров измерений, передачи результатов измерений, самодиагностики преобразователей, записи и хранения измеренных данных.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию, вследствие этого ПО не оказывает влияния на метрологические характеристики преобразователя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 2 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HART 1508C |
|
Номер версии (идентификационный номер) ПО, не ниже |
3,0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 5 «Принцип действия» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средствам измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 10.03.2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»
Приказ Федерального агентства по техническому регулированию и метрологии от 20.10.2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Стандарт предприятия «Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd», Китай
ПравообладательФирма «Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd», Китай
Адрес: No.1508, Jinshao Road, Baoshan District, Shanghai, P.R.China Телефон/факс: (021) 56618282
E-mail: jpinfo@jingpu.com
Web-сайт: www.jingpu.com
Изготовитель
Фирма «Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd», Китай
Адрес: No.1508, Jinshao Road, Baoshan District, Shanghai, P.R.China Телефон/факс: (021) 56618282
E-mail: jpinfo@jingpu.com
Web-сайт: www.jingpu.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Фирма «Shanghai Jingpu Mechanical&Electrical Technology Co., Ltd», КитайАдрес: No.1508, Jinshao Road, Baoshan District, Shanghai, P.R.China Телефон/факс: (021) 56618282
E-mail: jpinfo@jingpu.com
Web-сайт: www.jingpu.com
Конструктивно преобразователи состоят из корпуса с крышкой, в котором размещены электронный блок и чувствительный элемент в виде измерительной ячейки.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя (кремниевой мембраны). Измеряемое давление, подаваемое во входную камеру, вызывает деформацию мембраны измерительной ячейки и под действием пьезоэлектрического эффекта происходит изменение сопротивления резистивных элементов, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналоговоцифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на дисплей и (или) на устройство, формирующее унифицированный выходной сигнал постоянного тока от 4 до 20 мА совмещенный с цифровым сигналом.
К данному типу относятся преобразователи модификации 1508С.
Преобразователи имеют различные исполнения, отличающиеся метрологическими и техническими характеристиками, наличием дисплея, типами присоединений к процессу.
I5O8CX1X2X3X4X5X6X7X8X9X10X11X12X13
Рисунок 1 - Схема условного обозначения исполнений преобразователя
Таблица 1 - Расшифровка структуры условного обозначения исполнений преобразователя
|
Индекс |
Описание |
|
Xi |
Исполнение: Отсутствие обозначения - преобразователь разности давлений F - преобразователь разности давлений с возможностью измерений расхода L - преобразователь разности давлений с возможностью измерений уровня |
|
X2 |
Диапазон измерений: S602 - от -6 до 6 кПа S403 - от -40 до 40 кПа S254 - от -100 до 250 кПа
S305 - от -3000 до 3000 кПа
S406 - от -3000 до 40000 кПа |
|
X3 |
D - преобразователь разности давлений |
|
X4 |
Материал мембраны: S - нержавеющая сталь 316/316L H - сплав Хастеллой L - нержавеющая сталь 316L с позолотой Т - тантал |
|
X5 |
Жидкость, заполняющая мембрану: S - силиконовая жидкость D - фторсодержащая жидкость |
|
Хб |
Способ герметизации: S - кольца уплотнительные круглого сечения из низкотемпературного фторкаучука (FKM) N - кольца уплотнительные круглого сечения из фторкаучука (FKM) P - шайба уплотнительная из PTFE С - кольца уплотнительные круглого сечения из бутадиен-нитрильного каучука (NBR) |
|
X7 |
Структура чувствительного элемента: G -копланарная конструкция P - горизонтальная конструкция |
|
X8 |
Материал корпуса: Т30 - нержавеющая сталь 316 Т10 - нержавеющая сталь 304 Т2 - алюминиевый сплав |
|
X9 |
Электрическое присоединение: R1 - водонепроницаемая конфигурация, резьба M20*1,5, заглушка PVC R2 - взрывозащищенная конфигурация, резьба i/2NPT, заглушка из нержавеющей стали R3 - взрывозащищенная конфигурация, резьба M20*1,5, заглушка из нержавеющей стали R4 - взрывозащищенная конфигурация, с резьбовым электрическим интерфейсом |
|
Индекс |
Описание |
|
Xio |
Выходной сигнал: F - 4-20 мА, двухпроводная система H - 4-20 мА + HART, двухпроводная система A - 4-20 мА, двухпроводная система, искробезопасный E - 4-20 мА + HART + 2 канала PNP B - 4-20 мА + HART, двухпроводная система, искробезопасный |
|
Xii |
Конфигурация версии HART: * - отсутствует 5 - пятая 7 - седьмая |
|
X12 |
Дисплей: А - без дисплея С - дисплей LCD D - низкотемпературный ЖК-дисплей LI - индикатор выходного сигнала (тип 756) |
|
X13 |
Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности измерений, %: А2 - 0,05 А3 - 0,075 А4 - 0,i А5 - 0,2 А6 - 0,5 |
|
Примечание: Конкретные значения указаны в паспорте преобразователя. При отсутствии в обозначении исполнения отдельных позиций, последующие позиции сдвигаются влево. | |
Общий вид преобразователей представлен на рисунке 1.
Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового обозначения по системе нумерации изготовителя, наносится способом лазерной гравировки на металлическую табличку, прикрепленную на корпус преобразователя. Изображение места нанесения заводского номера представлено на рисунке 2.
Конструкция преобразователей не предусматривает нанесение на корпус знака поверки.
Пломбирование преобразователей не предусмотрено.
Преобразователь разности давлений 1508C
с дисплеем

Преобразователь разности давлений 1508C без дисплея
Преобразователь разности давлений 1508C с вентильным блоком
Рисунок 2 - Общий вид преобразователей разности давлений 1508С
Преобразователь разности давлений 1508C с фланцевым присоединением
заводского номера
Место нанесения

Рисунок 3 - Места нанесения заводского номера
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Код диапазона измерений | ||||
|
S602 |
S403 |
S254 |
S105 | |
|
Границы диапазона возможных настроек (от Рmin до Pmax), кПа |
от -6 до 6 |
от -40 до 40 |
от -100 до 250 |
от -1000 до 1000 |
|
Минимальный верхний предел измерений, кПа |
0,12 |
0,4 |
2,5 |
10 |
|
Давление перегрузки, МПа |
4 |
10 |
10 |
10 |
|
Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности измерений, у, % 1)1 2) r < 2 r > 2 r < 10 r > 10 |
±0,05; ±0,075; ±0,1 ±0,075; ±0,1; ±0,5 |
±0,05; ±0,075; ±0,1; ±0,2; ±0,5 ±(0,015+0,0035т) |
±0,05; ±0,075; ±0,1; ±0,2 ±(0,015+0,0035т) |
±0,05; ±0,075; ±0,1; ±0,2 ±(0,015+0,0035т) |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||||
|
Код диапазона измерений | |||||
|
S602 |
S403 |
S254 |
S105 | ||
|
Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха от нормальной (от +21 °С до +25 °С), в диапазоне рабочих температур, %/28 °С: 2)
|
±(0,25^ДИмакс+0,05^ДИнастр) |
±(0,РДИмакс+0,25^ДИнастр) ±(0,14^ДИмакс+0,15^ДИнастр) |
±(0,0125^ДИмакс+0,0625^ДИнастр) ±(0,025^ДИмакс+0,012 5^ДИнастр) |
±(0,0125^ДИмакс+0,0625^ДИнастр) ±(0,025^ДИмакс+0,0125^ДИнастр) | |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||
|
Код диапазона измерений | |||
|
S305 |
S106 |
S406 | |
|
Границы диапазона возможных настроек (от Рmin до Pmax), кПа |
от -3000 до 3000 |
от -3000 до 10000 |
от -3000 до 40000 |
|
Минимальный верхний предел измерений, кПа |
30 |
100 |
400 |
|
Давление перегрузки, МПа |
10 |
40 |
100 |
|
Пределы допускаемой основной приведенной к настроенному диапазону измерений погрешности измерений, у, % 1)1 2) | |||
|
r < 10 |
±0,05; ±0,075; ±0,1; ±0,2; |
±0,05; ±0,075; ±0,1; ±0,2; ±0,5; |
±0,075; ±0,1; ±0,2; ±0,5; |
|
r > 10 |
±(0,015+0,0035т) |
±(0,015+0,0035т) |
±(0,015+0,0035т) |
|
Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной отклонением температуры | |||
|
окружающего воздуха от нормальной (от +21 °С до +25 °С), в диапазоне рабочих температур, %/28 °С 2) | |||
|
- r < 5 |
±(0,0125^ДИмакс+0,0625^ДИнастр) |
±(0,0125^ДИмакс+0,0625^ДИнастр) |
±(0,0125^ДИмакс+0,0625^ДИнастр) |
|
- 5 < r < 150 |
±(0,025^ДИмакс+0,125^ДИнастр) |
- |
- |
|
- r < 20 |
- |
- |
- |
|
- r < 30 |
- |
- |
- |
|
- 30 < r < 50 |
- |
±(0,025^ДИмакс+0,012 5^ДИнастр) |
±(0,025^ДИмакс+0,0125^ДИнастр) |
|
- 30 < r < 150 |
- |
- |
- |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||
|
Код диапазона измерений | |||
|
S305 |
S106 |
S406 | |
|
Примечания:
Преобразователи имеют функцию выбора других единиц измерений давления, допускаемых к применению в Российской Федерации. Вариация выходного сигнала Yr не должна превышать значения допускаемой основной приведенной (к настроенному диапазону измерений) погрешности измерений |у|. | |||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы:
|
от 4 до 20 HART |
|
Напряжение питания постоянного тока, В |
от 16,5 до 42,4 |
|
Нормальные условия:
|
от +21 до +25 80 от 84,0 до 106,7 |
|
Условия эксплуатации:
|
от -60 до +60 96 (без конденсации) от 84,0 до 106,7 |
|
Маркировка взрывозащиты |
1Ex db IIC Т6...Т1 Gb Х 0Ex 1а IIC Т6...Т1 Gа X Ex tb IIIC T80C Db X |
|
Масса, кг, не более 1) |
17,9 |
|
Габаритные размеры преобразователя (длинахширинахвысота), мм, не более 2) |
600x500x1000 |
|
Примечание:
| |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
10 |
