Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «13» ноября 2020 г. № 1823

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока АМТ-ОС

Назначение средства измерений

Трансформаторы тока АМТ-ОС (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений и (или) устройствам защиты, автоматики и управления в электрических сетях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.

Трансформаторы предназначены для установки в комплектные распределительные устройства элегазовые (далее - КРУЭ) внутренней и наружной установки в электросетях 220, 330 и 500 кВ и являются комплектующими изделиями. Токопроводы КРУЭ выполняют роль первичных обмоток. Соединение с другими модулями происходит при помощи штепсельных контактов. Вторичные обмотки расположены на кольцевидных сердечниках, смонтированных на внутренних электродах. Выводы вторичных обмоток присоединены к проходным контактам на боковой поверхности корпуса, смонтированным на клеммной колодке, крышка которой пломбируется для предотвращения доступа к клеммам.

Высоковольтная изоляция внутри трансформаторов обеспечивается за счет заполнения элегазом. Рабочее давление внутри трансформатора контролируется датчиком плотности элегаза. Для обеспечения безопасности при повышении давления свыше допустимых значений предусмотрен предохранительный клапан с разрывной мембраной.

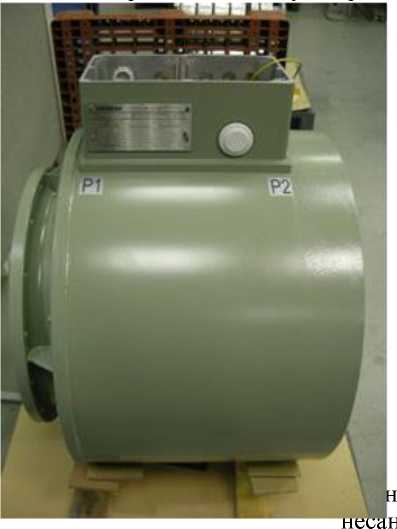

Общий вид трансформаторов с указанием мест пломбирования от несанкционированного доступа представлен на рисунке 1.

нсформаторов с указанием мест пломбирования от акционированного доступа

Места

пломбирования

Трансформаторы выпускаются в модификациях, отличающихся наибольшими рабочими напряжениями, габаритными размерами и массой. Структура условного обозначения модификаций трансформаторов приведена на рисунке 2.

АМТ-ОС-ХХХ/Х-Х

Тип трансформаторов_____________________________________________

Рисунок 2 - Структура условного обозначения трансформаторов

отсутствует.

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

Таблица 2 - Основные технические характеристики

наносится на табличку с техническими данными трансформаторов методом наклейки и на титульный лист паспорта типографским способом.

Таблица 3 - Комплектность трансформаторов

осуществляется по документам:

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки» (для обмоток с классами точности по ГОСТ 7746-2015); ИЦРМ-МП-083-20 «Трансформаторы тока АМТ-ОС. Методика поверки», утвержденному ООО «ИЦРМ» 18.05.2020 г. (для обмоток с классами точности по ГОСТ Р МЭК 61869-2-2015).

Основные средства поверки:

Для поверки по ГОСТ 8.217-2003:

- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

- прибор электроизмерительный эталонный многофункциональный «Энергомонитор -3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);

- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07);

для поверки по ИЦРМ-МП-083-20:

- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

- прибор электроизмерительный эталонный многофункциональный «Энергомонитор -3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);

- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07);

- анализатор трансформаторов тока CT Analyzer (регистрационный номер в Федеральном информационном фонде 40316-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методиках (методах) измерений отсутствуют.

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ГОСТ 8.217-2003 Государственная система обеспечения единства измерений (ГСИ). Трансформаторы тока. Методика поверки

ГОСТ Р МЭК 61869-2-2015 Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока

Техническая документация изготовителя

TRENCH Germany GmbH, Германия

Адрес: Nurnberger Strasse 199, 96050 Bamberg, Germany

Телефон: +49-951-1803-0

Факс: +49-951-1803-325

Web-сайт: www.trenchgroup.com

Общество с ограниченной ответственностью «Сименс Нефтегаз и Энергетика» (ООО «Сименс Нефтегаз и Энергетика»)

ИНН 9705141494

Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9, эт/пом/ком 4/I/33

Телефон: +7 (495) 223-37-20

E-mail: info.ru@siemens.com

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
