МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

____14 декабря 2020 г.

Москва

О внесении изменений в описание типа на трансформаторы тока АМТ

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО «Сименс Нефтегаз и Энергетика» от 30 сентября 2020 г. № 2020/06/7439, № 2020/06/7438 и № 2020/06/7437 приказываю:

• 1. Утвердить новую редакцию описания типа на трансформаторы тока АМТ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 76651-19, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу ИЦРМ-МП-082-20 «Трансформаторы тока АМТ. Методика поверки», утвержденному ООО «ИЦРМ» от 18 мая 2020 г.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                     С .С .Голубев

(                            Л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

E.t- ДЬг-L О СШИФИКАД Jf i

Сертификат: 01С95С9А007САС89В24В5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

\__________—_________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «14» декабря 2020 г. № 2092

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока АМТ

Трансформаторы тока АМТ (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений и (или) устройствам защиты, автоматики и управления в электрических сетях переменного тока промышленной частоты.

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.

Трансформаторы предназначены для установки в комплектные распределительные устройства элегазовые (далее - КРУЭ) внутренней и наружной установки и являются комплектующими изделиями. Токопроводы КРУЭ выполняют роль первичных обмоток. Соединение с другими модулями происходит при помощи штепсельных контактов. Вторичные обмотки расположены на кольцевидных сердечниках, смонтированных на внутренних электродах. Выводы вторичных обмоток присоединены к проходным контактам на боковой поверхности корпуса, смонтированным на клеммной колодке, крышка которой пломбируется для предотвращения доступа к клеммам.

Высоковольтная изоляция внутри трансформаторов обеспечивается за счет заполнения элегазом. Рабочее давление внутри трансформатора контролируется датчиком плотности элегаза. Для обеспечения безопасности при повышении давления свыше допустимых значений предусмотрен предохранительный клапан с разрывной мембраной.

Общий вид трансформаторов представлен на рисунках 1-3. Места пломбирования от несанкционированного доступа представлены на рисунке 1.                      ___________

Места

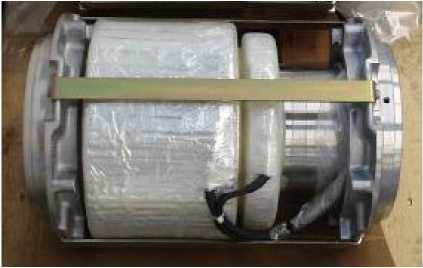

Рисунок 1 - Общий вид трансформаторов АМТ-123/3-5, АМТ-145/3-5, АМТ-123/3-6, АМТ-145/3-6 с указанием мест пломбирования от несанкционированного доступа

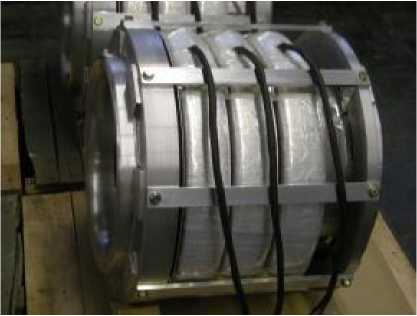

Рисунок 2 - Общий вид трансформаторов модификаций АМТ-170/1; АМТ-245/1

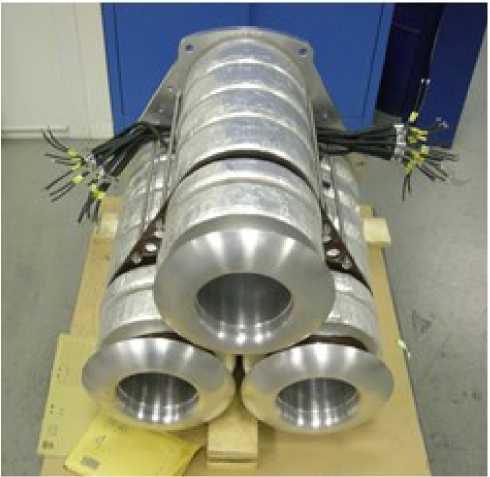

Рисунок 3 - Общий вид трансформаторов модификации АМТ-С73263-А93

Трансформаторы выпускаются в модификациях, отличающихся наибольшими рабочими напряжениями, габаритными размерами и массой. Структура условного обозначения модификаций трансформаторов приведена на рисунках 4 и 5.

АМТ-ХХХ/Х-Х

Тип трансформаторов

Рисунок 4 - Структура условного обозначения трансформаторов модификаций АМТ-123/3-5; АМТ-123/3-6; АМТ-145/3-5; АМТ-145/3-6; АМТ-170/1;

АМТ-245/1

АМТ-С73263-А93

Обозначение спецзаказа__________________________________________

Тип трансформаторов

Рисунок 5 - Структура условного обозначения трансформаторов модификации AMT-C73263-A93

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

4

Продолжение таблицы 1

Таблица 2 - Основные технические характеристики

наносится на табличку с техническими данными трансформаторов методом наклейки и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность трансформаторов

осуществляется по документам:

ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений (ГСИ). Трансформаторы тока. Методика поверки» (для обмоток с классами точности по

ГОСТ 7746-2015); ИЦРМ-МП-082-20 «Трансформаторы тока АМТ. Методика поверки», утвержденному ООО «ИЦРМ» 18.05.2020 г. (для обмоток с классами точности по ГОСТ Р МЭК 61869-2-2015).

Основные средства поверки:

Для поверки по ГОСТ 8.217-2003:

• - трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

• - прибор электроизмерительный эталонный многофункциональный «Энергомонитор -3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);

• - магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07);

для поверки по ИЦРМ-МП-082-20:

• - трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

• - прибор электроизмерительный эталонный многофункциональный «Энергомонитор -3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);

• - магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07);

• -  анализатор трансформаторов тока CT Analyzer (регистрационный номер в Федеральном информационном фонде 40316-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методиках (методах) измерений отсутствуют.

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ГОСТ 8.217-2003 Государственная система обеспечения единства измерений (ГСИ). Трансформаторы тока. Методика поверки

ГОСТ Р МЭК 61869-2-2015 Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока

Техническая документация изготовителя

TRENCH Germany GmbH, Германия

Адрес: Nurnberger Strasse 199, 96050 Bamberg, Germany

Телефон: +49-951-1803-0

Факс: +49-951-1803-325

Web-сайт: www.trenchgroup.com

Общество с ограниченной ответственностью «Сименс Нефтегаз и Энергетика» (ООО «Сименс Нефтегаз и Энергетика»)

ИНН 9705141494

Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9, эт/пом/ком 4/I/33

Телефон: +7 (495) 223-37-20

E-mail: info.ru@siemens.com

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в

целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
