О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 55438 «Преобразователи первичные быстропеременных давлений Вт 309» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «НИИФИ» от 22 марта 2019 г. № 15/60П, № 15/66П и № 15/67П приказываю:

• 1. Внести изменения в описание типа на преобразователи первичные быстропеременных давлений Вт 309, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57670-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 55438 «Преобразователи первичные быстропеременных давлений Вт 309», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 57670-14, в связи с реорганизацией изготовителя с ОАО «НИИФИ», г. Пенза на АО «НИИФИ», г. Пенза.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 55438 «Преобразователи первичные быстропеременных давлений Вт 309» на последующие 5 лет.

• 4. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Заместитель Руководителя

^г \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

CHI 'Ц НИИ О G РТИФИКЛП 311

Сертификат: 00E1036EE32711E880e9E0071BFC5DO276 Кому выдан: Голубее Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «23» мая 2019 г. № 1140

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи первичные быстропеременных давлений Вт 309

Преобразователи    первичные быстропеременных давлений Вт 309

(далее - преобразователи) предназначены для измерения быстропеременных давлений жидких и газообразных сред в диапазоне измерений от 2,5^10⁵ до 56^10⁵ Па в частотном диапазоне от 20 до 10000 Гц.

Принцип действия преобразователя основан на использовании прямого пьезоэлектрического эффекта, заключающегося в появлении разноименных зарядов на поверхности пьез о-элемента под действием измеряемого быстропеременного давления.

Преобразователь в зависимости от его установки на изделии изготавливается в двух конструктивных исполнениях: с накидной гайкой (Вт 309) и с ввертной втулкой (Вт 309-01). Преобразователь состоит из корпуса, выполненного за одно целое с мембраной; чувствительного элемента, выполненного из пьезокерамических элементов; кабельной перемычки из антивибрационного кабеля АВКТ-6 ТУ 16-705.093-78, заканчивающегося разъемом 2РМТ14КПЭ4Ш1В1 ГЕО.364.126 ТУ.

Измеряемое давление воспринимается мембраной, передается через прокладку пьезоэлементам. Сигнал с пьезоэлементов снимается при помощи токосъемника и через кабельную перемычку подается на вход измерительного усилителя.

Уплотнение преобразователя в посадочном гнезде исследуемого объекта осуществляется с помощью прокладки. Конструкц ия имеет установочную резьбу М24 х 1,5.

Общий вид преобразователя представлен на рисунке 1. Габаритно-установочные размеры преобразователя представлены на рисунке 2.

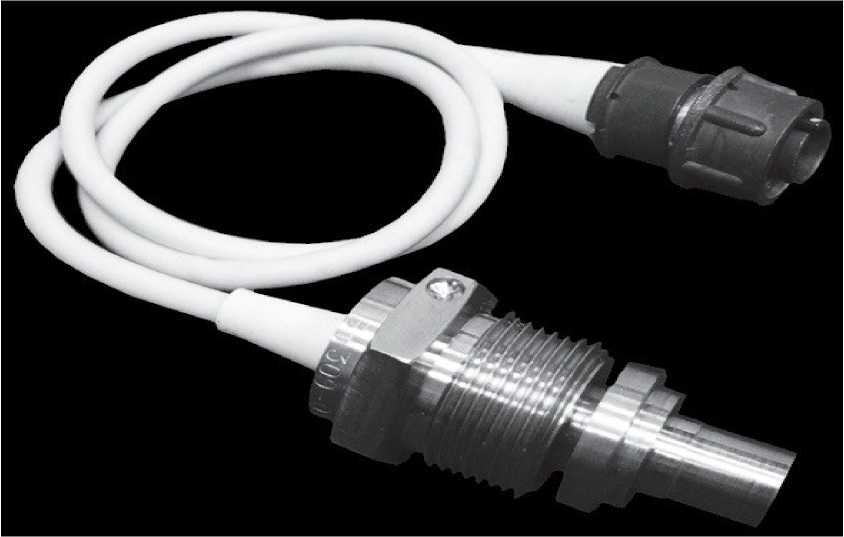

Рисунок 1 - Общий вид преобразователя

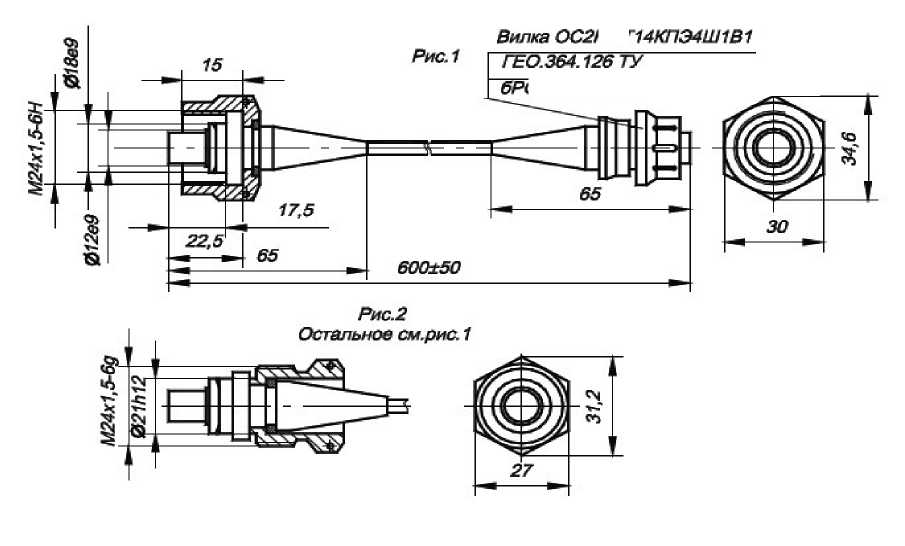

Рисунок 2 - Габаритно-установочные размеры преобразователя

Программное обеспечение отсутствует.

Таблица 1

наносится на титульных листах эксплуатационной документации.

Таблица 2

осуществляется по документу Вт 2.832.510 МП «Преобразователь первичный быстропеременных давлений Вт 309. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИИФИ» 13.02. 2014 г.

Основные средства поверки:

• - штангенциркуль ШЦ-Ш (госреестр № 36677-08, диапазон от 0 до 1000 мм, погрешность измерения ±0,1 мм);

• - индикатор часового типа ИЧ-10 (госреестр № 49310-12, диапазон измерений (0 - 10) мм; погрешность ±0,01 мм);

• - милливольтметр В3-33 (госреестр № 3582-73, диапазон измерений от 30 мкВ до 300 В, погрешность в диапазоне частот от 55 до 10000 Гц в пределах ±1,5 %, от 10 до 55 Гц в пределах ±2,5 %);

• - магазин емкости Р-544 (госреестр № 1796-63, рабочий диапазон частот 40-2000-10000 Гц; предел измерений емкости от 110 пФ до 1,111 мкФ; класс точности 0,2);

• - манометр грузопоршневой МП 2500 (госреестр № 31703-06, диапазон измерений (50 - 2500) МПа; основная погрешность 0,05%);

• - манометр образцовый МО (госреестр № 490-50, предел измерений давлений до 1000М0⁵ Па, основная погрешность 1%);

• - датчик контрольный Вт 1301 (госреестр № 33687-07, рабочий диапазон статических давлений (100-1250) 10⁵ Па, погрешность 3 %);

• - осциллограф универсальный С1-65А (госреестр № 5334-76, рабочий диапазон частот от 0,06 Гц до 1МГц; погрешность измерений амплитуд синусоидальных сигналов в пределах ±5%);

• - частотомер электронно-счетный Ч3-38 (госреестр № 3433-73, диапазон измерений частот 0,1 Гц - 50 МГц; погрешность ±[2,5*10^-7 +1/(1*Г_ч.)] где Г_ч.- время счета в с);

• - усилитель измерительный постоянного и переменного тока У7-2 (госреестр № 2732-71, диапазон усиливаемых частот от 0 до 20 кГц; погрешность на частоте 1000 Гц не превышает ± 0,5 дБ);

• - акселерометр АВС 034 (госреестр № 5821-77, диапазон рабочих частот 20-20000 Гц; погрешность по чувствительности не более ±5%).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

Технические условия Вт 2.832.510 ТУ

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

E-mail: info@niifi.ru

Открытое акционерное общество «Научно-исследовательский институт физических измерений» (ОАО «НИИФИ»)

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-26-93,

Факс: (8412) 55-14-99

Аттестат аккредитации АО «НИИФИ» по проведению испытаний средств измерений в целях утверждения типа № 30146-14 от 06.03.2014 г.
