ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »    февраля   2026 Г. №   __

Сведения

об утвержденном(ых) типе(ах) средства(в) измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ- вод- ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Машины испытательные универсальные сер-вогидравли-ческие

HD

С

97806-26

HD-50-II-5-0.5- 0.36-0.2 зав. № 202505011, HD- 250-II-5-0.5-0.36- 0.2 зав. № 202505012, HD-2000-IV-10-1-0.5-1 зав. № 202505013

Общество с ограниченной ответственностью «СИ-НЕРКОН» (ООО «СИ-НЕРКОН»), г. Москва ИНН 7728641644

Общество с ограниченной ответственностью «СИ-НЕРКОН» (ООО «СИ-НЕРКОН»), г. Москва ИНН 7728641644

ОС

МП-8972025 «ГСИ. Машины испытательные универсальные сервогид-равличе-ские HD. Методика поверки»

1 год

Общество с ограниченной ответственностью «СИ- НЕРКОН» (ООО «СИ- НЕРКОН»), г. Москва ИНН 7728641644

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

30.05.2025

2.

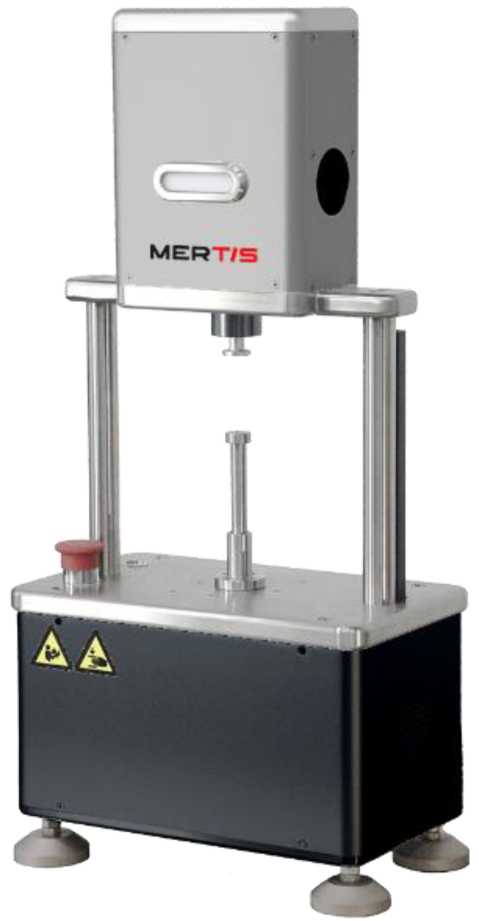

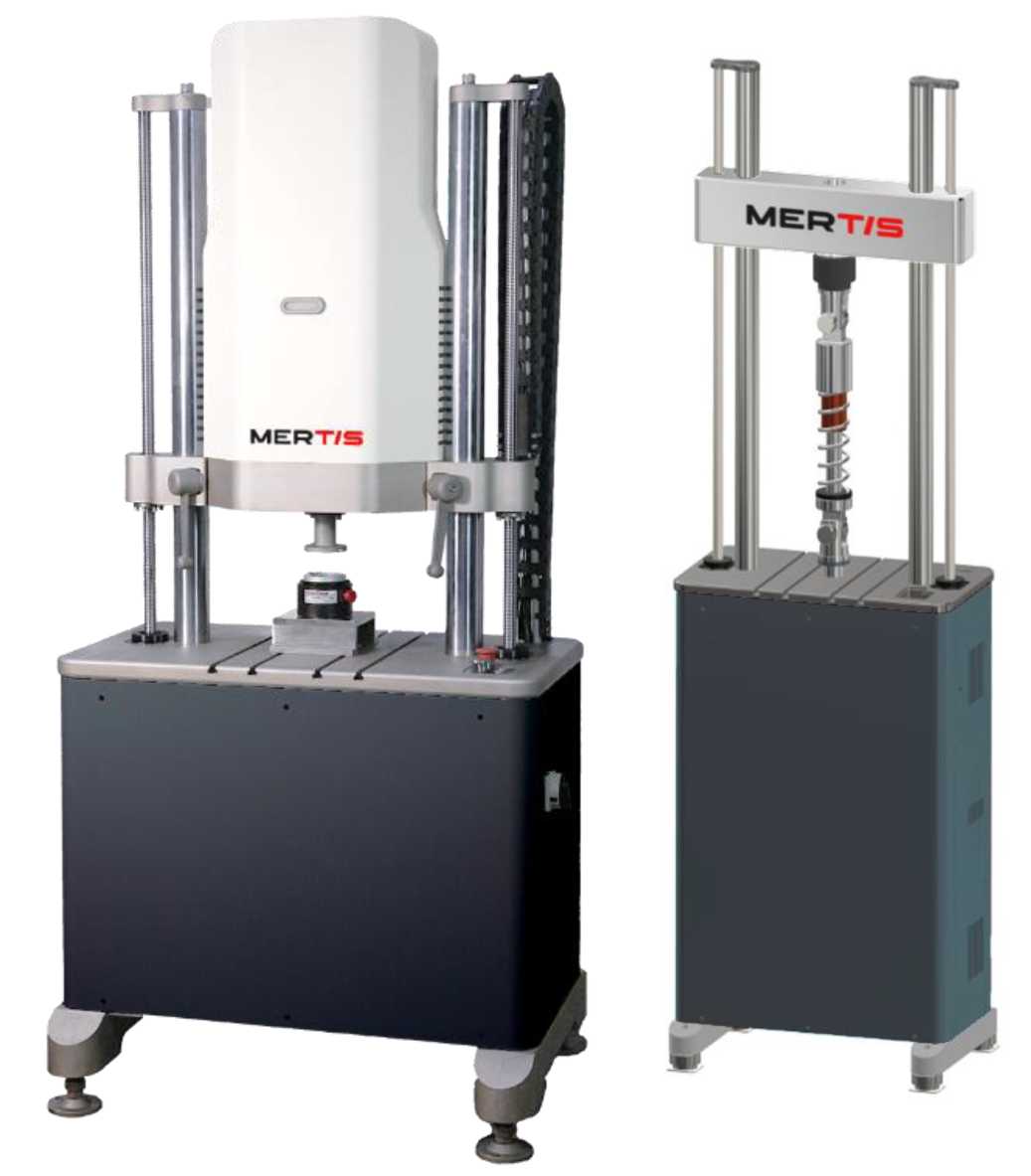

Машины испытательные универсальные

MERTIS D

С

97807-26

D4000T сер. № 021D400008

Shanghai Duratt Instrument Co., Ltd., Китай

Shanghai Du-ratt Instrument Co., Ltd., Китай

ОС

МП-8502025 «ГСИ. Машины испытательные универсальные MERTIS D. Методика поверки»

1 год

Общество с ограниченной ответственностью «МЕР-ТИС» (ООО «МЕРТИС»), г. Москва ИНН 7725500162

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

01.09.2025

3.

Анализаторы иммунофер-ментные ав-томатиче-ские

«Лидлаб Нева»

С

97808-26

Вариант исполнения Лидлаб Нева 55 с сер. № АЕАК022210877; вариант исполнения Лидлаб Нева 65 с сер. № АЕАК022210889; вариант исполнения Лидлаб Нева 95 с сер. № АЕАК0222121122; вариант исполнения Лидлаб Нева 145 с сер. № АЕАК0222120117; вариант исполнения Лидлаб Нева 158 с сер. № АЕАК022313739

Общество с ограниченной ответственностью «Лид-кор» (ООО «Лидкор»), г. Екатеринбург, ИНН 6658356818

Общество с ограниченной ответственностью «Лид-кор» (ООО «Лидкор»), г. Екатеринбург, ИНН 6658356818

ОС

МП 029.Д4-25 «ГСИ. Анализаторы им-мунофер-ментные автоматические «Лидлаб Нева». Методика поверки»

1 год

Общество с ограниченной ответственностью «Лидкор» (ООО «Лид-кор»), г. Екатеринбург, ИНН 6658356818

ФГБУ «ВНИИОФИ», г. Москва

18.09.2025

4.

Колонки топливораздаточные

Vector

С

97809-26

модификация Vector B1221 с заводским № 001; модификация Vector С3111 с заводским № 002; модификация Vector 1111 с заводским № 003

Общество с ограниченной ответственностью «Товарищество Фракция» (ООО «Фракция»), г. Серпухов, Московская обл. ИНН 5043082529

Общество с ограниченной ответственностью «Товарищество Фракция» (ООО «Фракция»), г. Серпухов, Московская обл. ИНН 5043082529

ОС

МИ 18642020 «ГСИ. Колонки топливо-раздаточные. Методика поверки» (для колонок, предназначенных для отпуска бензина и дизельного топлива); МЦКЛ.039 0.МП «ГСИ. Колонки топ-ливоразда-точные

1 год

Общество с ограниченной ответственностью «Товарищество Фракция» (ООО «Фракция»), г. Серпухов ИНН 5043082529

ЗАО КИП «МЦЭ», г. Москва

14.11.2025

Vector. Методика поверки» (для колонок, предназначенных для отпуска керосина)

5.

Датчики перепада давления моно-кристаллические кремниевые высокоточные

QYB401

Е

97810-26

зав. №№ 230801586, 230906002

Baoji Xing-yuteng Measure and Control Instruments Co., Ltd., Китай

Baoji Xing-yuteng Measure and Control Instruments Co., Ltd., Китай

ОС

МП- НИЦЭ-138-25 «ГСИ. Датчики перепада давления монокри-сталличе-ские кремниевые высокоточные QYB401. Методика поверки»

2 года

Общество с ограниченной ответственностью «Нефтегазовые инновации» (ООО «Нефтегазовые инновации»), г. Москва ИНН 7728748450

ООО «НИЦ «ЭНЕРГО», г. Москва

20.10.2025

6.

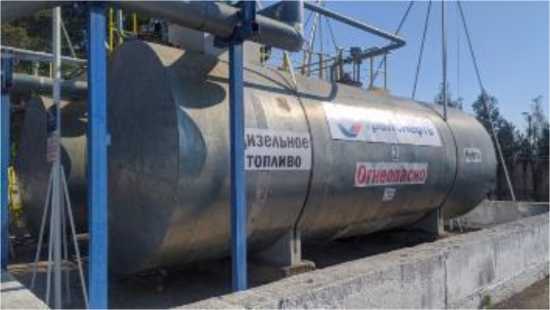

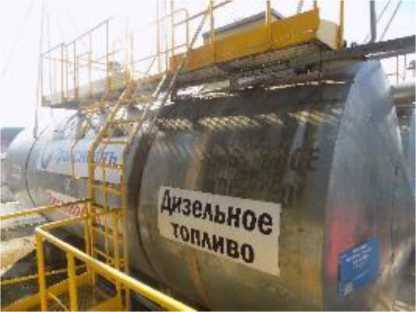

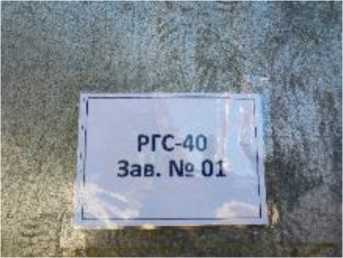

Резервуары горизонтальные стальные цилиндрические

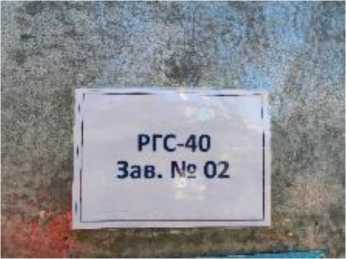

РГС-40

Е

97811-26

01, 02

Акционерное общество «Транснефть -Верхняя Волга» (АО «Транснефть -Верхняя Волга»), г. Нижний Новгород ИНН 5260900725

Акционерное общество «Транснефть -Верхняя Волга» (АО «Транснефть -Верхняя Волга»), г. Нижний Новгород ИНН 5260900725

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Акционерное общество «Транснефть - Верхняя Волга» (АО «Транснефть - Верхняя Волга»), г. Нижний Новгород ИНН 5260900725

АО «Транснефть - Автоматизация и Метрология», г. Москва

24.10.2025

7.

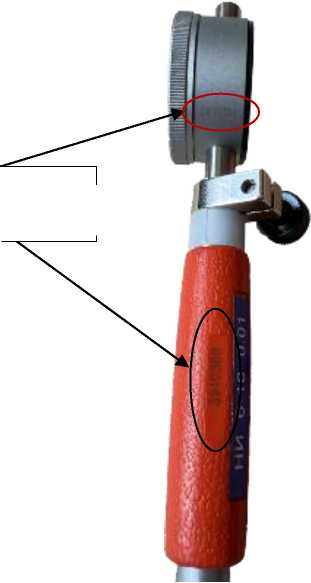

Нутромеры индикаторные с ценой деления 0,01 мм

Обозначение отсутствует

С

97812-26

HC89651/65988, KF87616/3910380, YD89876/665210, 875420/9952107, 765488/25743, 653419/B55470,

Общество с ограниченной ответственностью Торговый дом «ИТО-

Общество с ограниченной ответственностью Торговый дом «ИТО-

ОС

МП СГ-65-2025 «ГСИ. Нутромеры индикаторные с ценой де-

1 год

Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш»

ООО «МЦ Севр групп», г. Москва

24.10.2025

FA87432/C681025

Туламаш» (ООО ТД «ИТО-Туламаш»), г. Москва ИНН 7719465230 (производственная площадка: JiangXi Provincial RuiFeng Machinery and Tools Co. Ltd, Китай)

Туламаш» (ООО ТД «ИТО- Туламаш»), г. Москва ИНН 7719465230

ления 0,01 мм. Методика поверки»

(ООО ТД «ИТО- Туламаш»), г. Москва ИНН 7719465230

8.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-35

Обозначение отсутствует

Е

97813-26

3/35

Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт-Петербург ИНН 7814148471

Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт-Петербург ИНН 7814148471

ОС

МП ЭПР-815-2025 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-35. Методика поверки»

4 года

Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт-Петербург ИНН 7814148471

ООО «Энер-гоПромРе-сурс», Московская обл., г. Красногорск

24.10.2025

9.

Система ав-томатизиро-ванная ин-формацион-но- измеритель-

Обозначение отсутствует

Е

97814-26

3/228

Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт-

Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт-

ОС

МП ЭПР-813-2025 «ГСИ. Система ав-томатизи-рованная

4 года

Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт-

ООО «Энер-гоПромРе-сурс», Московская обл., г. Красногорск

17.10.2025

ная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-228

Петербург ИНН 7814148471

Петербург ИНН 7814148471

информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-228. Методика поверки»

Петербург ИНН 7814148471

10.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 110 кВ НПС (ЗРУ-6, яч. 36, 38)

Обозначение отсутствует

Е

97815-26

099

Публичное акционерное общество «Федеральная сетевая компа-ния-Россети» (ПАО «Россети»), г. Москва ИНН 4716016979

Публичное акционерное общество «Федеральная сетевая компания-Россети» (ПАО «Россети»), г. Москва ИНН 4716016979

ОС

МП 6962025 «ГСИ. Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 110 кВ НПС (ЗРУ-6, яч. 36, 38). Методика поверки»

4 года

Общество с ограниченной ответственностью «Донская ЭнергоСтроительная Компания» (ООО «ДЭСК»), г. Ростов-на-Дону, ИНН 6164251678

ФБУ «Пензенский ЦСМ», г. Пенза

27.11.2025

11.

Хроматографы жидкостные

LC- 2050C 3D

Е

97816-26

L22986301110 AE, L22986301106 AE, L22986301111 AE, L22986301109 AE

Фирма «Shimadzu Corporation», Япония

Фирма «Shimadzu Corporation», Япония

ОС

РТ-МП- 1677-2052025 «ГСИ. Хроматографы жидкост-

1 год

Общество с ограниченной ответственностью «Фарма-синтез-Тюмень»

ФБУ «НИЦ ПМ - Ростест», г. Москва

12.12.2025

ные LC-2050C 3D. Методика поверки»

(ООО «Фарма-синтез-Тюмень»), г. Тюмень, ИНН 7203332653

12.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-178

Обозна чение отсутствует

Е

97817-26

3/178

Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт-Петербург ИНН 7814148471

Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт-Петербург ИНН 7814148471

ОС

МП ЭПР-816-2025 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-178. Методика поверки»

4 года

Общество с ограниченной ответственностью «Лента» (ООО «Лента»), г. Санкт-Петербург ИНН 7814148471

ООО «Энер-гоПромРе-сурс», Московская обл., г. Красногорск

28.10.2025

13.

Анализаторы спектра и сигналов

РиТекКо RT4052

С

97818-26

RT4052A сер. № AT112595, RT4052H сер. № AT112596

Shenzhen Shineeasy Technology co.,ltd, Китай

Shenzhen Shineeasy Technology co.,ltd, Китай

ОС

РТ-МП-1853-4412025 «ГСИ. Анализаторы спектра и сигналов Ри-ТекКо RT4052. Методика поверки»

1 год

Общество с ограниченной ответственностью «Аррива-Тек» (ООО «АрриваТек»), г. Санкт-Петербург ИНН 7810906420

ФБУ «НИЦ ПМ - Ростест», г. Москва

17.12.2025

14.

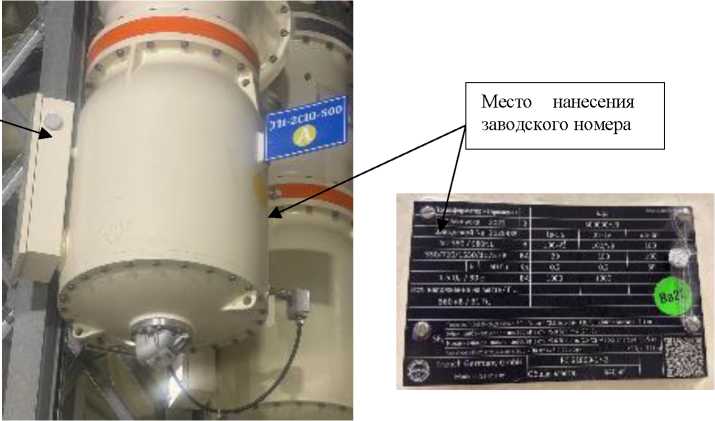

Трансформаторы напряжения

SU 550/S80 NL

Е

97819-26

3035982;3035983; 3035984; 3035985; 3035986; 3035987; 3035988; 3035989;

«Trench Germany GmbH», Германия

«Trench Germany GmbH», Германия

ОС

РТ-МП- 1789- 201_1.3-2025 «ГСИ.

8 лет

Общество с ограниченной ответственностью «ЭНЕР-

ФБУ «НИЦ ПМ - Ростест», г. Москва

25.11.2025

3035990; 3035991; 3035992; 3035993; 3035994; 3035995; 3035996; 3035997; 3035998; 3035999; 3036000; 3036001; 3036002; 3036003; 3036004; 3036005; 3036006; 3036007; 3036008

Трансформаторы напряжения SU 550/S80NL. Методика поверки»

ГОСЕРВИС» (ООО «ЭНЕРГОСЕРВИС»), г. Москва ИНН 7735161977

15.

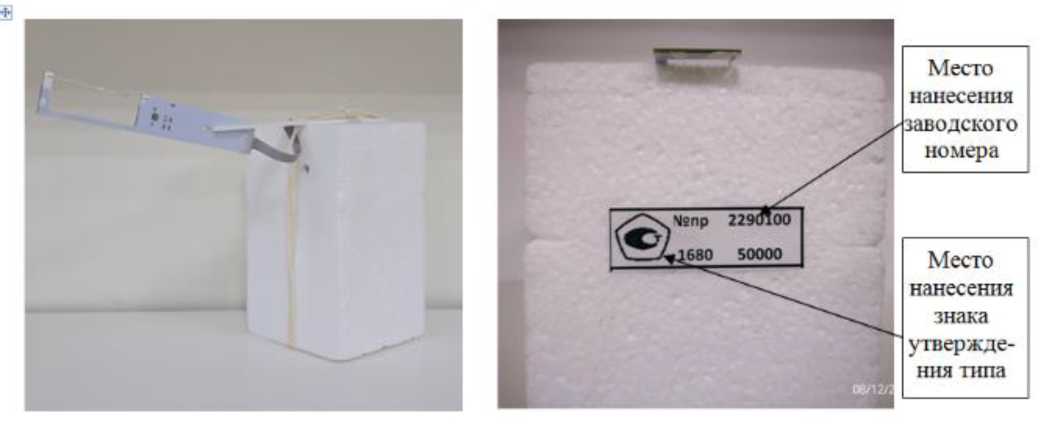

Радиозонды аэрологические

РЗТ

С

97820-26

РЗТ-01В №1; РЗТ- 01Н №5; 1Б72 №8

Общество с ограниченной ответственностью «ТАБУ-ЧЕ» (ООО «ТАБУЧЕ»), Московская обл., г. Долгопрудный ИНН 5047308880

Общество с ограниченной ответственностью «ТАБУ-ЧЕ» (ООО «ТАБУЧЕ»), Московская обл., г. Долгопрудный ИНН 5047308880

ОС

РТ-МП-1721-4422025 «ГСИ. Радиозонды аэрологические РЗТ. Методика поверки»

Первичная поверка до ввода в экс-плуа-тацию

Общество с ограниченной ответственностью «ТАБУ-ЧЕ» (ООО «ТАБУЧЕ»), Московская обл., г. Долгопрудный ИНН 5047308880

ФБУ «НИЦ ПМ - Ростест», г. Москва

22.12.2025

16.

Радиозонды аэрологические комплексного зондирования

ЛАРЗ- 2025

С

97821-26

ЛАРЗ-2025 OTU №3; ЛАРЗ-2025 OTU №4; 1Б72 №6

Общество с ограниченной ответственностью «ЛА ЗУРЬ» (ООО «ЛАЗУРЬ»), г. Москва ИНН 7720943918

Общество с ограниченной ответственностью «ЛА ЗУРЬ» (ООО «ЛАЗУРЬ»), г. Москва ИНН 7720943918

ОС

РТ-МП-1732-4422025 «ГСИ. Радиозонды аэрологические комплексного зондирования ЛАРЗ-2025. Методика поверки»

Первичная поверка до ввода в экс-плуа-тацию

Общество с ограниченной ответственностью «ЛАЗУРЬ» (ООО «ЛАЗУРЬ»), г. Москва ИНН 7720943918

ФБУ «НИЦ ПМ - Ростест», г. Москва

18.12.2025

17.

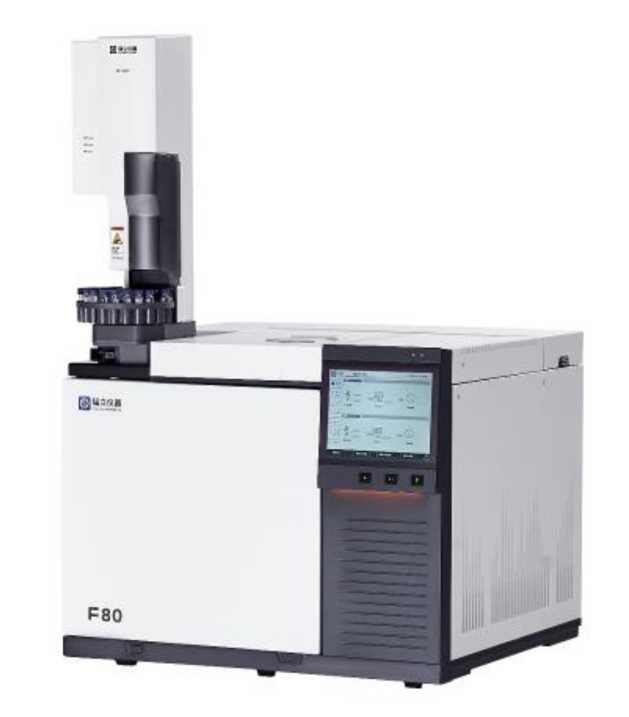

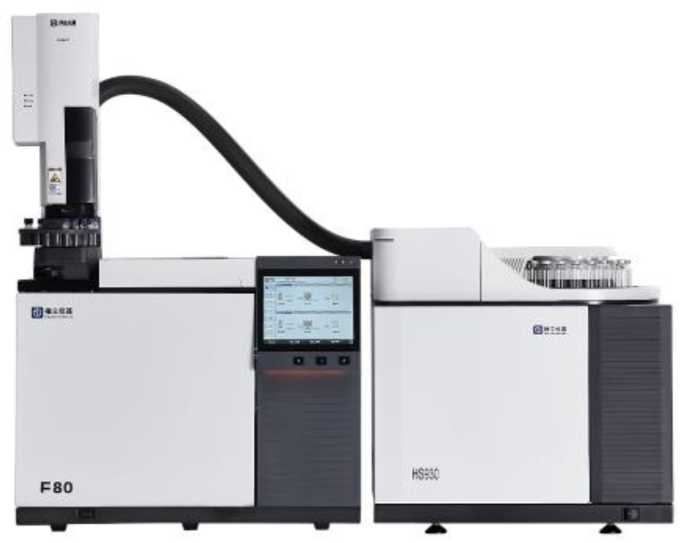

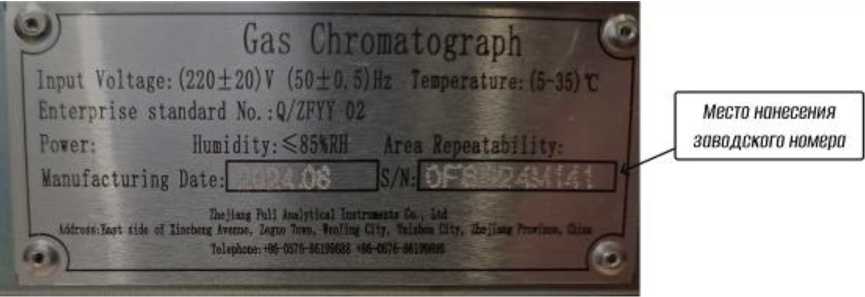

Хроматографы газовые

F80

С

97840-26

0F8024M141

Zhejiang Fuli Analytical Instruments Co., Ltd., Китай

Zhejiang Fuli Analytical Instruments Co., Ltd., Китай

ОС

МП-8202025 «ГСИ. Хроматографы газовые F80. Методика поверки»

1 год

Общество с ограниченной ответственностью «Медтех ТД ПРО» (ООО «Медтех ТД ПРО»), г. Москва,

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

10.10.2025

ИНН 7743400770

18.

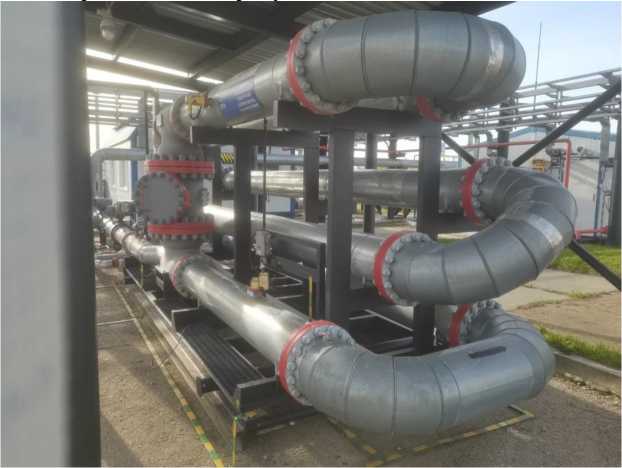

Установки трубопоршневые

«Сапфир МН»

Е

97841-26

20, 27, 31, 34, 35

Общество с ограниченной ответственностью «Си-стемНефте-Газ» (ООО «СНГ»), г. Октябрьский, Республика Башкортостан ИНН 0265033883

Акционерное общество «Белкам-нефть» имени А.А. Волкова (АО «Белкам-нефть» им. А.А. Волкова), г. Ижевск ИНН 0264015786

ОС

МИ 29742006 «Ре-коменда-ция. ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки тру-бопоршне-вой поверочной установкой 1-го разряда с компаратором»

2 года

Акционерное общество «Белкамнефть» имени А.А. Волкова (АО «Белкамнефть» им. А.А. Волкова), г. Ижевск ИНН 0264015786

АО «Нефтеав-томатика», г. Казань

06.10.2025

---

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

24 февраля 2026 г.

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

\___________________-___________________/

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ²⁴ »    февраля 2026 Г. №     ^{3 19}

Лист № 1

Регистрационный № 97806-26                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

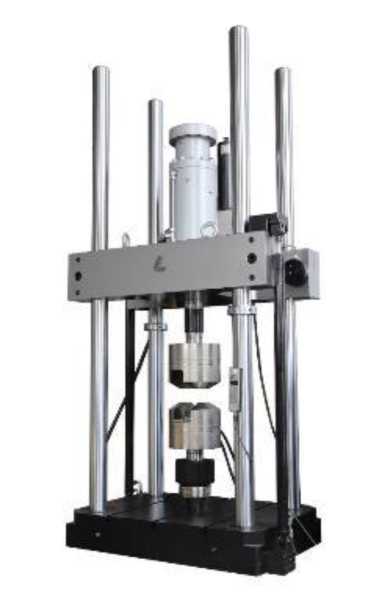

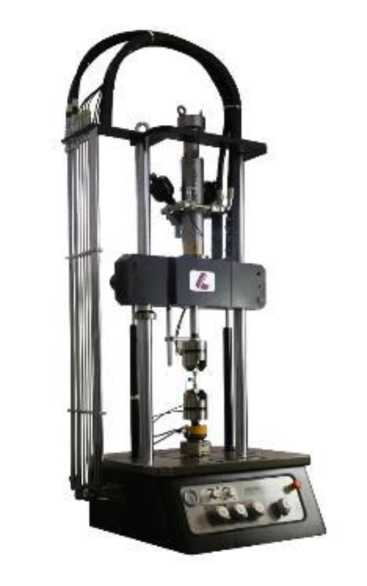

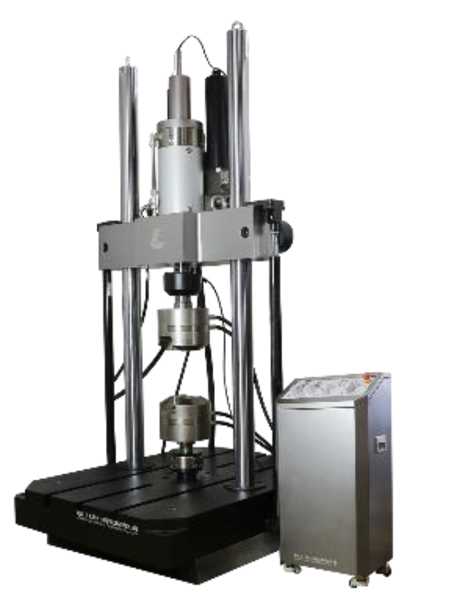

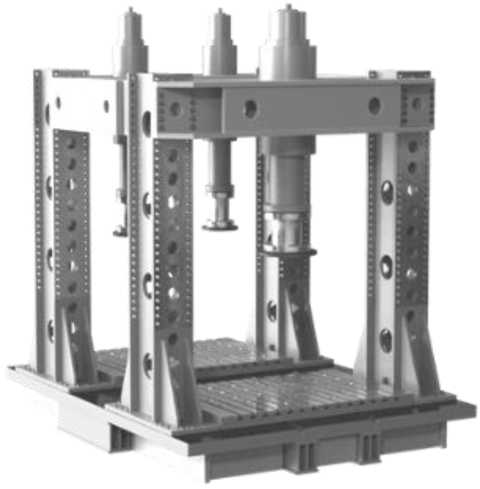

Машины испытательные универсальные сервогидравлические HD

Назначение средства измерений

Машины испытательные универсальные сервогидравлические HD (далее - машины) предназначены для измерений силы, перемещения, деформации при испытаниях материалов на растяжение, сжатие и изгиб при статическом и циклическом нагружении.

Описание средства измерений

Принцип действия машин основан на преобразовании электрической энергии сервогидравлическим приводом в линейное перемещение штока гидроцилиндра и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется датчиком силоизмерительным тензорезисторным (далее - датчик) в электрический сигнал, изменяющийся пропорционально нагрузке.

Машины состоят из силозадающего модуля, электрогидравлического шкафа, блока измерения и управления.

Силозадающий модуль состоит из рамы, одного или нескольких гидроцилиндров и универсальных переходников.

Блок измерения и управления состоит из цифрового контроллера и персонального компьютера с установленным пользовательским программным обеспечением.

Дополнительно диапазон измерений перемещений (деформаций) образцов обеспечивается автоматическими и неавтоматическими измерителями продольных перемещений (деформаций). Измерители имеют возможность подключения к модулю управления машин.

Контроллер измеряет и регистрирует выходные электрические аналоговые сигналы датчиков силы, перемещения (деформации), обрабатывает, хранит и анализирует полученную информацию, формирует сигналы управления. Управление работой машин, обработка, анализ и отображение результатов измерений осуществляется специализированным программным обеспечением (ПО), установленным на персональный компьютер (ПК).

Машины имеют кнопку аварийной остановки и автоматический выключатель, предотвращающие поломку механизмов и составных частей машин при превышении допустимых нагрузок.

Машины комплектуются одним или несколькими датчиками силоизмерительными тензорезисторными с различными диапазонами измерений, не превышающими верхний предел диапазона измерений силы машины.

Выпускаемые модификации машин различаются конструктивным исполнением силозадающего модуля, ходом штока гидроцилиндра, внешним видом, габаритными размерами и массой, диапазонами измерений силы, пределами допускаемой относительной погрешности измерений силы. Машины могут быть оснащены дополнительным гидравлическим приводом, защитным ограждением. Цвет внешнего вида машин может определяться требованием заказчика.

Структура обозначения машин:

HD-X-A-B-C-D-E

где,

HD - обозначение типа машин.

Х - верхний предел диапазона измерений силы (нагрузки), принимающий значения: 10 (10 кН); 20 (20 кН); 25 (25 кН); 50 (50 кН); 100 (100 кН); 200 (200 кН); 250 (250 кН); 300 (300 кН); 500 (500 кН); 750 (750 кН); 1000 (1000 кН); 1500 (1500 кН); 2000 (2000 кН).

А - исполнение силозадающего модуля (I; II; III; IV; V; VI);

B - пределы допускаемой абсолютной погрешности измерений перемещения штока гидроцилиндра в диапазоне от 0 до 2 мм включ., принимающие значения: 5 (±0,005 мм); 10 (±0,01 мм);

С - пределы допускаемой относительной погрешности измерений перемещений штока гидроцилиндра в диапазоне св. 2 мм до наибольшего предела измерений перемещения штока гидроцилиндра, принимающие значения: 0.5 (±0,5 %); 1 (±1,0 %);

D - пределы допускаемой относительной погрешности измерений силы (нагрузки), принимающие значения: 0.36 (±0,36 %); 0.5 (± 0,5 %);

E - нижний предел диапазона измерений силы (нагрузки), % от верхнего предела датчика с наименьшим верхним пределом, входящего в комплект машины, принимающий значения: 0.2 (0,2 %); 0.6 (0,6 %); 1 (1,0 %).

Дополнительно, машины могут быть укомплектованы: термокриокамерами, высокотемпературными печами, вакуумными камерами, различными приспособлениями для испытаний образцов материалов и изделий, а также другим оборудованием по требованию

заказчика.

Идентификация машины осуществляется методом визуального осмотра силозадающего модуля и расположенной на его тыльной стороне маркировочной таблички, отображающей информацию об изготовителе, наименовании и модификации машины, заводском номере, дате изготовления, а также изучения эксплуатационных документов (руководство по эксплуатации, паспорт), которые входят в обязательный комплект поставки машины и содержат информацию о метрологических и технических характеристиках. Обозначение места нанесения на машину маркировочной таблички на примере машины исполнения II приведено на рисунке 7.

Обозначение места нанесения маркировочной таблички

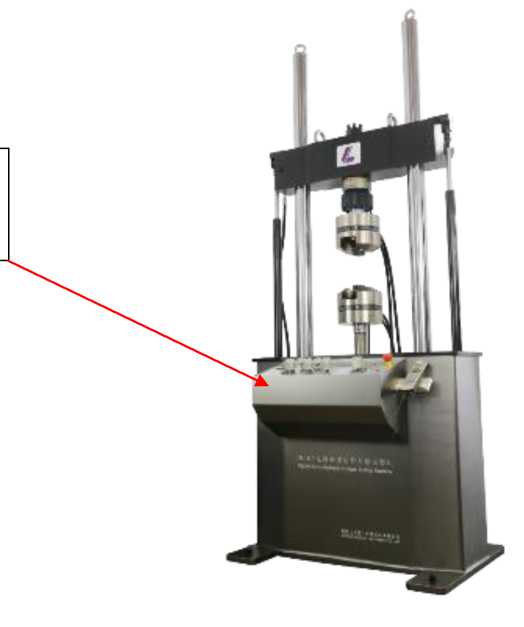

Рисунок 7 - Обозначение места нанесения маркировочной таблички на примере машины исполнения II

Заводской номер в числовом формате наносится на маркировочную табличку методом офсетной печати. Обозначение места нанесения заводского номера и знака утверждения типа на примере маркировочной таблички машины модификации HD-250-II приведено на рисунке 8.

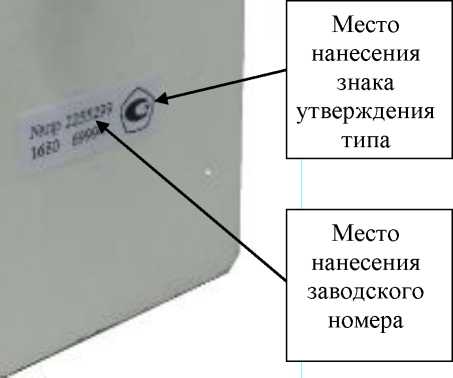

Рисунок 8 - Обозначение места нанесения заводского номера и знака утверждения типа на примере маркировочной таблички машины HD-250-II

Пломбирование машин не предусмотрено.

Нанесение знака поверки на машины не предусмотрено.

Программное обеспечение

Для работы с машинами используется метрологически значимое программное обеспечение (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки, отображения и хранения результатов измерений. Доступ к ПО ограничен паролями. Влияние ПО учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SYNERCONHSW
Номер версии (идентификационный номер) ПО	не ниже 1.0
Цифровой идентификатор ПО	отсутствует

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Модификация	Верхний предел диапазона измерений силы (нагрузки), кН
HD-10	10
HD-20	20
HD-25	25
HD-50	50
HD-100	100
HD-200	200
HD-250	250
HD-300	300
HD-500	500
HD-750	750
HD-1000	1000
HD-1500	1500
HD-2000	2000

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела датчика с наименьшим верхним пределом, входящего в комплект машины	0,2; 0,6; 1,0 п
Пределы допускаемой относительной погрешности измерений силы (нагрузки), %	±0,36; ±0,5 п
Диапазон измерений перемещения штока гидроцилиндра, мм	от 0 до 300
Пределы допускаемой абсолютной погрешности измерений перемещения штока гидроцилиндра в диапазоне от 0 до 2 мм включ., мм	±0,005; ±0,01 п
Пределы допускаемой относительной погрешности измерений перемещения штока гидроцилиндра в диапазоне св. 2 мм до наибольшего предела измерений перемещения штока гидроцилиндра, %	±0,5; ±1,0 п
Примечание: |( Фактическое значение характеристики указано в паспорте на машину.

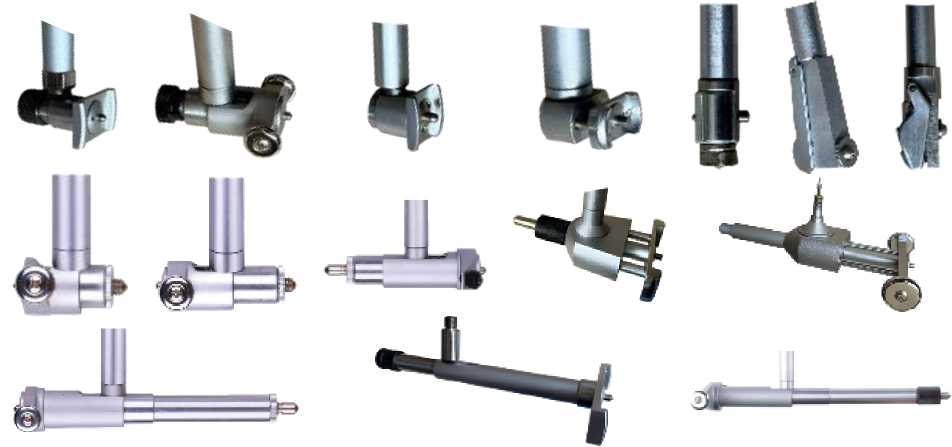

Таблица 4 - Метрологические характеристики измерителей продольных перемещений (деформаций) DM

Модификация	Диапазон измерений перемещений (деформаций), мм
DM-10.S	от 0,0 до 2,5
DM-11.S	от 0,0 до 4,0
DM-12.S	от 0,0 до 7,0
DM-13.S	от 0,0 до 10,0
DM-14.S	от 0,0 до 12,0
DM-15.S	от -5,0 до 25,0
DM-16.S	от -0,5 до 0,5
DM-17.S	от -1,0 до 5,0
DM-18.S	от -2,0 до 4,0
DM-19.S	от -2,0 до 5,0
DM-20.S	от -5,0 до 5,0
DM-21.S	от -6,0 до 40,0
DM-22.S	от 0,0 до 250,0
DM-23.S	от -1 до 10
DM-24.S	от -2,5 до 25,0
Примечание: S - исполнение по точности измерений деформаций и база установки указывается в паспорте на машину

Таблица 5 - Метрологические характеристики измерителей продольных перемещений (деформаций) DM

Исполнение по точности измерений деформаций (S)	Относительная погрешность определения начальной расчетной длины (базы), %	Допускаемая погрешность перемещений (деформаций)
		В диапазоне от 0 до 0,3 мм включ., мкм	В диапазоне св. 0,3 мм до наибольшего предела измерений, %
0,5	±0,5	±1,5	±0,5
1	±1,0	±3	±1,0
2	±2,0	±6	±2,0

Таблица 6 - Технические характеристики

Модификация	Габаритные размеры силозадающего модуля, мм, не более 1)			Масса силозадающего модуля, кг, не более 11
	Ширина	Глубина	Высота
HD-A-I	1000	1000	3000	1500
HD-A-II	2500	2000	5000	4500
HD-A-III	2600	2100	6200	3500
HD-A-IV	2600	2100	6200	9000
HD-A-V	6000	5000	6000	18000
HD-A-VI	10000	10000	7500	28000
Примечание: 1) Машины могут выпускаться в специальном исполнении по заказу потребителя. В этом случае габаритные размеры и масса могут быть отличными. Фактические значения указываются в паспортах на машины.

Таблица 7 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение, В - частота, Гц	380 ± 38 50 ± 2
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность %	от +15 до +35 от 20 до 80
Средний срок службы, лет	15
Средняя наработка на отказ, ч	1000

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на маркировочную табличку методом офсетной печати.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование	Обозначение	Количество
Машина испытательная универсальная серво-гидравлическая HD	модификация в соответствии с договором поставки	1 шт.
1) Измеритель перемещений (деформаций)	модификация в соответствии с договором поставки	2) шт
Шкаф электрогидравлический	-	1 шт.
Программное обеспечение на флэш носителе	-	1 шт.
1) Пульт оператора ручного управления с устройством соединительным	-	1 шт.
1) Приспособления для удержания, фиксации или захвата испытываемого образца	-	2) компл.
1) Шланги гидравлические (комплект)	-	2) компл.
Паспорт	Ж^ГПС	1 экз.
Руководство по эксплуатации	НБ.Х.01.РЭ	1 экз.
Методика поверки	-	1 экз.
Примечание: 1) Наличие в зависимости от договора поставки. 2) Количество в зависимости от договора поставки и модификации машины.

Сведения о методиках (методах) измерений приведены в разделе 5.4 «Принцип работы» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498

ТУ26.51.62-006-84076327-2023    «Машины испытательные универсальные

сервогидравлические HD. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «СИНЕРКОН»

(ООО «СИНЕРКОН»)

ИНН 7728641644

Адрес юридического лица: 117587, г. Москва, ш. Варшавское, д. 118, к. 1

Телефон: 8 (495) 640-19-71; 640-91-83

E-mail: info@synercon.ru

Web: http://www.synercon.ru

Изготовитель

Общество с ограниченной ответственностью «СИНЕРКОН» (ООО «СИНЕРКОН»)

ИНН 7728641644

Адрес: 117587, г. Москва, ш. Варшавское, д. 118, к. 1

Телефон: 8 (495) 640-19-71; 640-91-83

E-mail: info@synercon.ru

Web: http://www.synercon.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, Россия, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;

308023, Россия, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;

Россия, Ивановская обл., Лежневский р-н, СПК им.Мичурина

Тел.: 8 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ²⁴ »    февраля 2026 Г. №     ^{3 19}

Лист № 1 Регистрационный № 97807-26                                        Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины испытательные универсальные MERTIS D

Назначение средства измерений

Машины испытательные универсальные MERTIS D (далее - машины) предназначены для измерений силы, перемещения штока, деформации образца и крутящего момента при испытаниях образцов материалов на растяжение, сжатие, изгиб, сдвиг и кручение.

Описание средства измерений

Принцип действия машин в статическом режиме заключается в приложении силы к испытываемому образцу для его деформации и измерения величины электрических сигналов, поступающих от первичных преобразователей (датчиков) перемещения и силы, пропорциональных деформации и приложенной силе, вызвавшей эту деформацию.

Принцип действия машин в циклическом режиме основан на электромагнитной системе генерирования нагрузки.

Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с приводом перемещения линейного двигателя, линейного двигателя со штоком для установки захватов, датчика силы, датчика крутящего момента силы, датчика перемещения штока и блока управления.

Испытываемый образец закрепляется в захватах, скорость перемещения штока и нарастание нагрузки задается блоком управления. Нагрузка, прикладываемая к испытываемому образцу в статическом режиме, измеряется датчиком силы, размещенным на штоке линейного двигателя. Датчик может работать на растяжение и сжатие, а для машин модификаций DxxxT -датчик также может измерять крутящий момент силы.

Дополнительно возможность измерения перемещения (деформации) образцов обеспечивается датчиками перемещений (деформаций) контактными. Датчики имеют возможность подключения к блоку управления машин.

Машины выпускаются в 27 модификациях: D50, D50T, D50P, D800, D800T, D800P, D2000, D2000T, D2000P, D4000, D4000T, D4000P, D8000, D8000T, D8000P, D10000, D10000T, D10000P, D15000, D15000T, D15000P, D20000, D20000T, D20000P, D30000, D30000T, D30000P, которые отличаются диапазонами измерений силы, крутящего момента силы, перемещения штока, а также габаритными размерами и массой.

Модификации машин имеют обозначение: DxxxZ, где D - обозначение серии (типа);

xxx - цифровой индекс, соответствующий верхнему пределу измерений силы (нагрузки), Н (может принимать значения: 50, 800, 2000, 4000, 8000, 10000, 15000, 20000, 30000);

Z - буквенный индекс (может принимать значения: T - наличие канала измерений крутящего момента силы; P - нижнее расположение двигателя; при отсутствии индекса -отсутствие канала измерения крутящего момента, верхнее расположение двигателя);

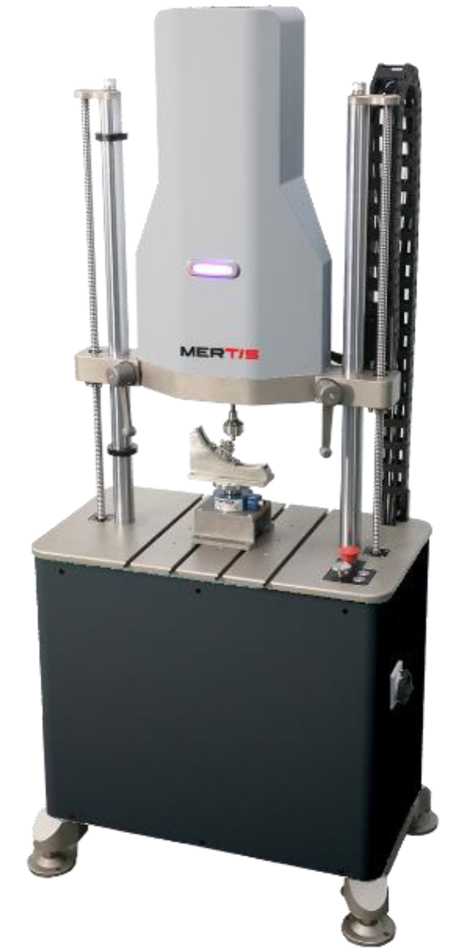

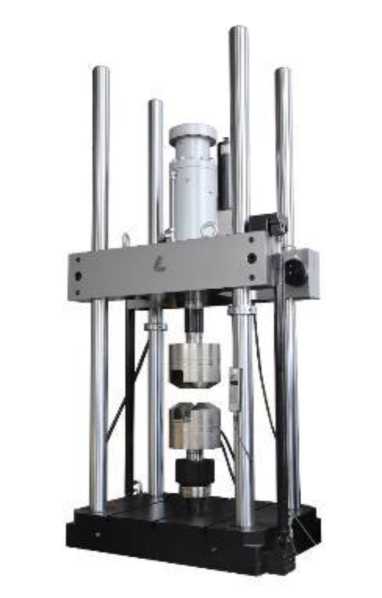

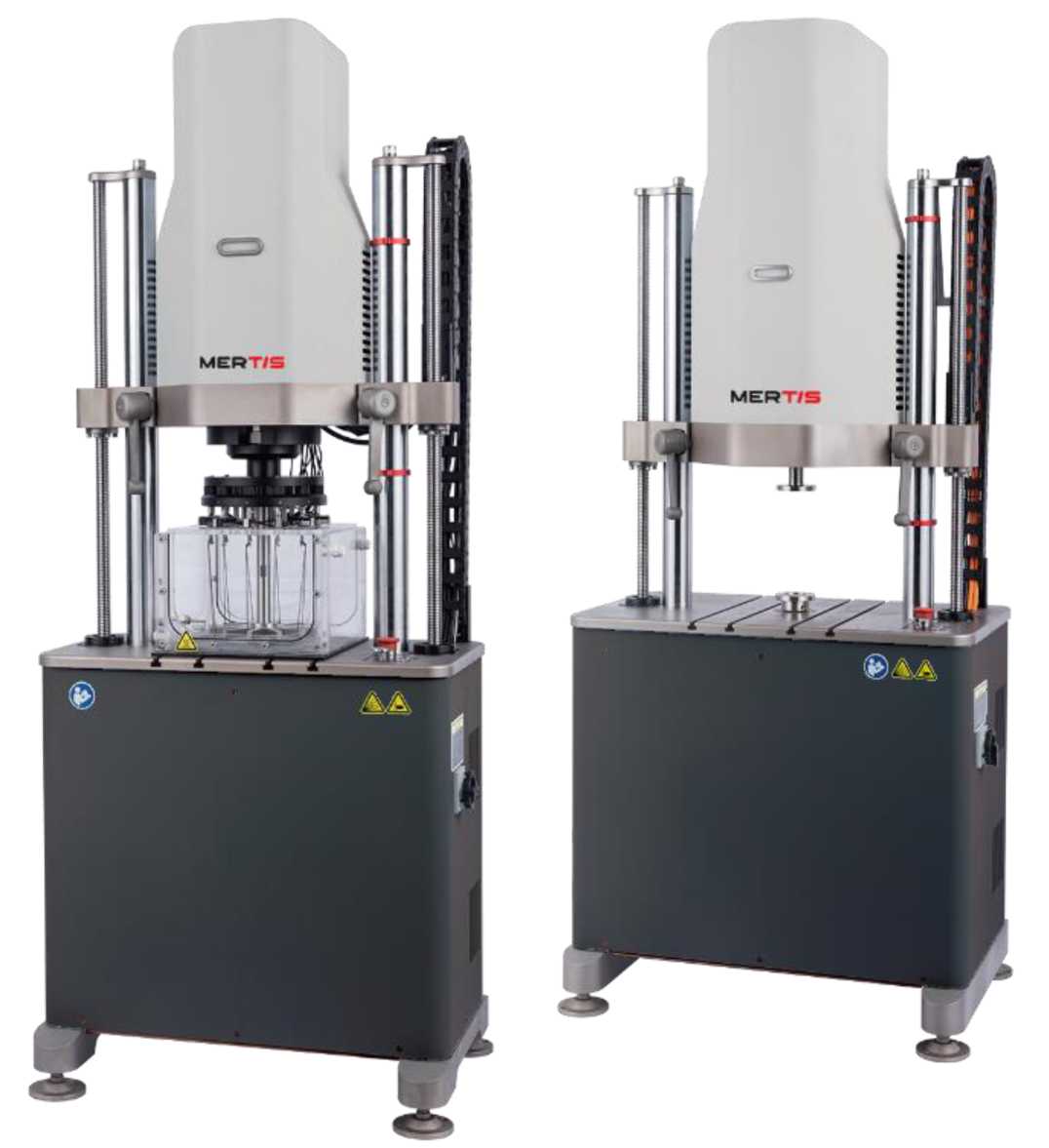

Общий вид машин приведен на рисунках с 1 по 7.

Идентификация машин осуществляется визуальным осмотром маркировочной таблички с указанием серийного номера, нанесенного типографским способом, а также информации о модификации и годе выпуска. Серийный номер имеет обозначение, состоящее из арабских цифр.

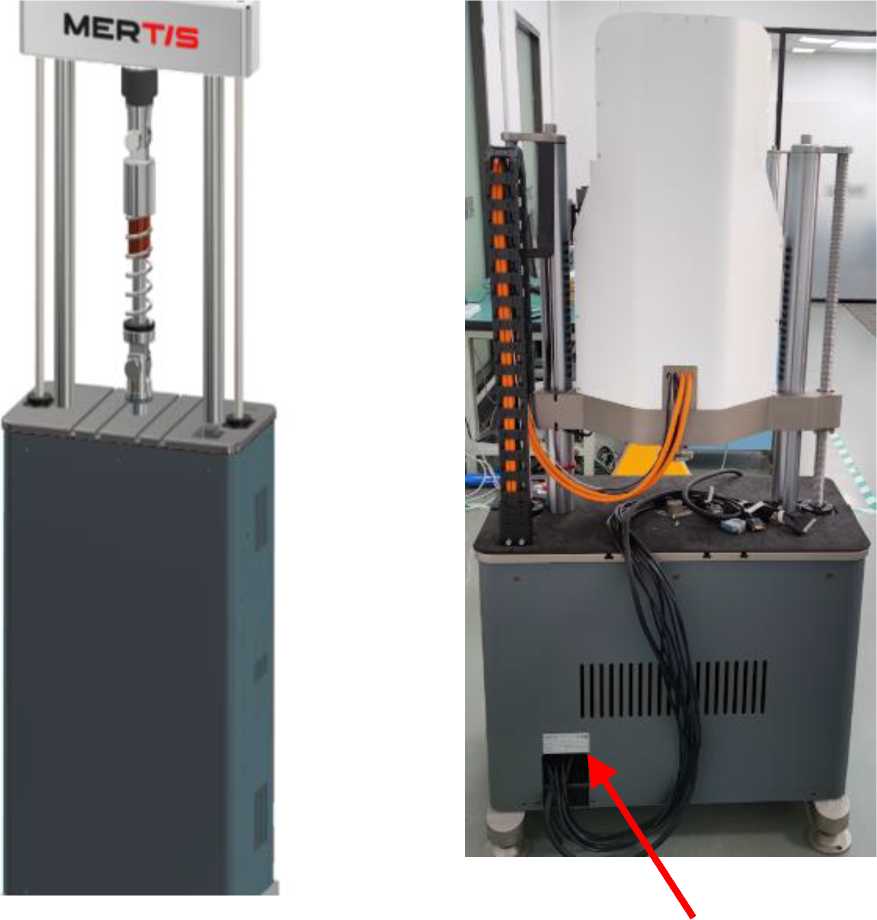

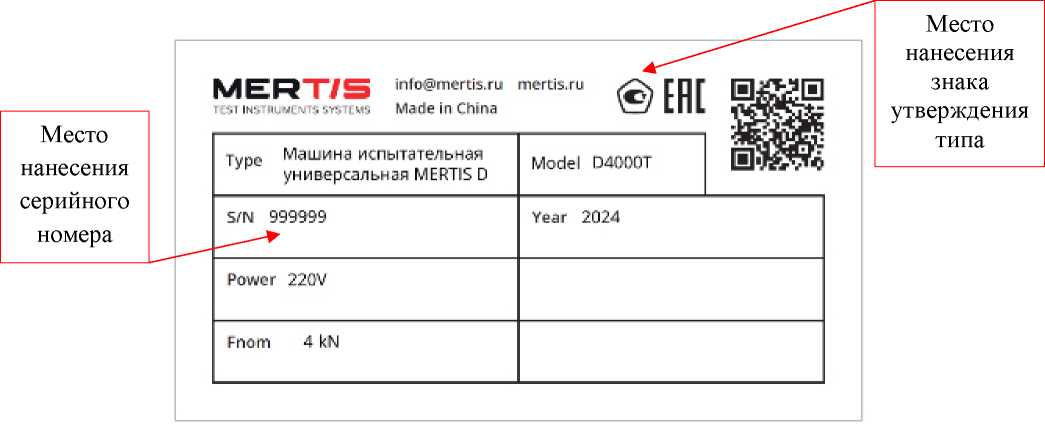

Место нанесения маркировочной таблички указано на рисунке 8. Общий вид маркировочной таблички приведен на рисунке 9.

Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.

Нанесение знака поверки на машины не предусмотрено.

Пломбирование осуществляется посредством нанесения пломбировочной наклейки на кожух основания машины. Общий вид пломбировочной наклейки и место ее нанесения указано на рисунке 10.

Товарный знак наносится на фронтальную сторону машин. Изображение товарного знака приведено на рисунке 11.

Рисунок 4 - Общий вид машин испытательных универсальных MERTIS D4000, D4000T, D8000, D8000T

Рисунок 7 - Общий вид машин испытательных универсальных MERTIS DxxxP

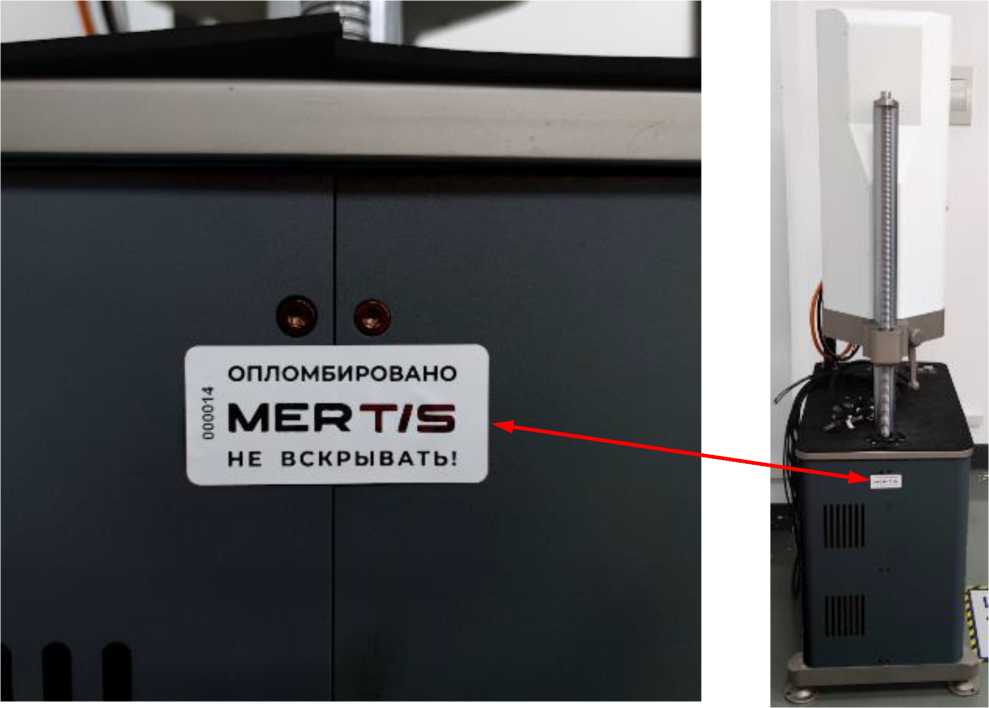

Рисунок 10 - Общий вид пломбировочной наклейки и место ее нанесения

Рисунок 11 - Изображение товарного знака

Программное обеспечение

Для работы с машинами используется программное обеспечение «merTEST-DD» (далее - ПО), устанавливаемое на персональном компьютере. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

ПО «merTEST-DD» защищено от несанкционированного доступа ключом электронной защиты.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	merTEST-DD
Номер версии (идентификационный номер ПО)	не ниже 1.0.0.0
Цифровой идентификатор ПО	86CE297B23633335A534E5C3358FF4F0
Алгоритм вычисления цифрового идентификатора ПО	MD5

Лист № 7 Всего листов 10 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	D50, D50T, D50P	D800, D800T, D800P	D2000, D2000T, D2000P
Диапазон измерений силы, Н	от 0,1 до 50	от 1,6 до 800	от 4 до 2000
Пределы допускаемой относительной погрешности измерений силы, %	±0,5
Диапазон измерений перемещения штока, мм	от -5,5 до -0,3; от 0,3 до 5,5	от -20,5 до -0,3; от 0,3 до 20,5	от -32,5 до -0,3; от 0,3 до 32,5
Пределы допускаемой относительной погрешности измерений перемещения штока, %	±0,5
Диапазон измерений крутящего момента силы (только для модификаций DxxxT), Нм	от 0,1 до 12	от 0,1 до 12	от 0,2 до 20
Пределы допускаемой относительной погрешности измерений крутящего момента   силы   (только   для модификаций DxxxT), %	±1

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
	D4000,	D8000,	D10000,
Модификация	D4000T,	D8000T,	D10000T,
	D4000P	D8000P	D10000P
Диапазон измерений силы, Н	от 8	от 16	от 20
	до 4000	до 8000	до 10000
Пределы допускаемой относительной погрешности измерений силы, %	±0,5
Диапазон измерений перемещения	от -32,5 до -0,3;	от -32,5 до -0,3	от -32,5 до -0,3
штока, мм	от 0,3 до 32,5	от 0,3 до 32,5	от 0,3 до 32,5
Пределы допускаемой относительной погрешности измерений перемещения штока, %	±0,5
Диапазон измерений крутящего	от 0,2	от 0,7	от 0,7
момента   силы   (только   для модификаций DxxxT), Нм	до 20	до 70	до 70
Пределы допускаемой относительной погрешности измерений крутящего момента   силы   (только   для модификаций DxxxT), %	±1

Таблица 4 - Метрологические характеристики

Наименование характеристики	Значение
	D15000,	D20000,	D30000,
Модификация	D15000T,	D20000T,	D30000T,
	D15000P	D20000P	D30000P
Диапазон измерений силы, Н	от 30 до 15000	от 40 до 20000	от 60 до 30000
Пределы допускаемой относительной погрешности измерений силы, %	±0,5
Диапазон измерений перемещения штока,	от -32,5 до -0,3	от -32,5 до -0,3	от -40 до -0,3
мм	от 0,3 до 32,5	от 0,3 до 32,5	от 0,3 до 40
Пределы допускаемой относительной
погрешности измерений перемещения штока, %		±0,5
Диапазон измерений крутящего момента силы (только для модификаций DxxxT), IHi	от 0,7 до 70	от 1 до 100	от 1,5 до 150
Пределы допускаемой относительной
погрешности   измерений   крутящего момента силы(только для модификаций DxxxT), %		±1

Таблица 5 - Метрологические характеристики

Модификация датчика перемещений (деформаций)	Базовая длина, мм	Диапазон измерений перемещений (деформаций)	Пределы допускаемой погрешности измерений перемещений (деформаций)
			абсолютной в диапазоне измерений от -0,3 до 0,3 мм включ., мкм	относительной в диапазонах измерений до -0,3 и св. 0,3 мм, %
3442-0125M-125M-ST	12,5	от -1 до 12,5 мм	±1	±0,5
3442-025M-125M-ST	25	от -1 до 12,5 мм
3442-050M-125M-ST	50	от -1 до 12,5 мм
3442-0125M-050M-ST	12,5	от -1 до 5 мм
3442-025M-050M-ST	25	от -1 до 5 мм
3442-050M-050M-ST	50	от -1 до 5 мм
3442-0125M-020M-ST	12,5	от -1 до 2 мм
3442-025M-020M-ST	25	от -1 до 2 мм
3442-050M-020M-ST	50	от -1 до 2 мм

Таблица 6 - Технические характеристики

Наименование характеристики	Значение
Модификация	D50, D50T, D50P	D800, D800T, D800P	D2000, D2000T, D2000P	D4000, D4000T, D4000P
Габаритные размеры, мм, не более: - длина	320	800	800	800
- ширина	190	600	600	600
- высота	660	1500	1600	1800
Масса, кг, не более:	35	250	380	465
Параметры электрического питания переменного тока: - напряжение, В - частота, Гц		220 ± 22 50 ± 1

Таблица 7 - Технические характеристики

Наименование характеристики	Значение
Модификация	D8000,	D10000,	D15000,	D20000,	D30000,
	D8000T,	D10000T,	D15000T,	D20000T,	D30000T,
	D8000P	D10000P	D15000P	D20000P	D30000P
Габаритные размеры, мм, не более:
- длина	950	950	950	1100	1200
- ширина	700	700	700	800	800
- высота	1800	1800	1800	2000	2850
Масса, кг, не более:	950	950	950	2000	2000
Параметры электрического питания
переменного тока:
- напряжение, В			380 ± 38
- частота, Гц			50 ± 1

Таблица 8 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более	от +15 до +35 80

Таблица 9 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч, не менее	10 000
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и на маркировочную табличку типографским способом.

Комплектность средства измерений

Таблица 10- Комплектность средства измерений

Наименование	Обозначение	Количество
Машина испытательная универсальная MERTIS D	В зависимости от модификации	1 шт.
Программное обеспечение merTEST-DD на электронном носителе	-	1 шт.
Персональный компьютер	-	По заказу
Руководство по эксплуатации	-	1 экз.
Датчик перемещения (деформации)	-	По заказу
Паспорт		1 экз.

Сведения о методиках (методах) измерений

приведены в части III «Программное обеспечение» документа «Машины испытательные универсальные MERTIS D. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г.

Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2152 от 06 сентября 2024 г.

«Машины испытательные универсальные MERTIS D. Стандарт предприятия» Shanghai Duratt Instrument Co., Ltd., Китай

Правообладатель

Shanghai Duratt Instrument Co., Ltd., Китай

Адрес: Unit 6, 407 Rongxing Road Songjiang, Shanghai, China

Телефон (факс): +021-31017032

E-mail: info@durattest.com

Изготовитель

Shanghai Duratt Instrument Co., Ltd., Китай

Адрес: Unit 6, 407 Rongxing Road Songjiang, Shanghai, China

Телефон (факс): +021-31017032

E-mail: info@durattest.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, г. Чехов, Симферопольское ш., д. 2

Телефон: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ²⁴ »    февршш 2026 г. №     ^{3 19}

Лист № 1 Регистрационный № 97808-26                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы иммуноферментные автоматические «Лидлаб Нева»

Назначение средства измерений

Анализаторы иммуноферментные автоматические «Лидлаб Нева» (далее -анализаторы) предназначены для измерений оптической плотности жидких проб в 96-луночных планшетах при проведении иммуноферментных исследований.

Описание средства измерений

Принцип действия анализаторов основан на измерении оптической плотности путем определения отношения интенсивностей полного и прошедшего через анализируемую среду потоков оптического излучения на фиксированных длинах волн.

Анализаторы выпускаются в пяти вариантах исполнения: Лидлаб Нева 55, Лидлаб Нева 65, Лидлаб Нева 95, Лидлаб Нева 145 и Лидлаб Нева 158, отличающихся внешним видом. Варианты исполнений Лидлаб Нева 55 и Лидлаб Нева 65 выполнены в виде стационарного настольного прибора. Варианты исполнений Лидлаб Нева 95, Лидлаб Нева 145 и Лидлаб Нева 158 выполнены в виде стационарного напольного прибора. Напольные исполнения анализаторов оснащены монтажным столом. Вариант исполнения Лидлаб Нева 158 оснащен блоком анализатора левым с башней инкубаторной.

Конструктивно анализаторы изготовлены в виде прибора, состоящего из единого корпуса, включающего в себя рабочий стол, на котором располагаются рабочие модули для подготовки дозирования образцов и реагентов, инкубации, встряхивания, измерения оптической плотности, системы подачи промывочных буферов и системы удаления жидких отходов. Управление процессом измерений осуществляется с помощью программного обеспечения, установленного на персональный компьютер, входящий в состав станции рабочей компьютерной.

Серийный номер в виде буквенно-цифрового обозначения нанесён методом цифровой лазерной печати на шильдик, расположенный на задней поверхности корпуса анализатора.

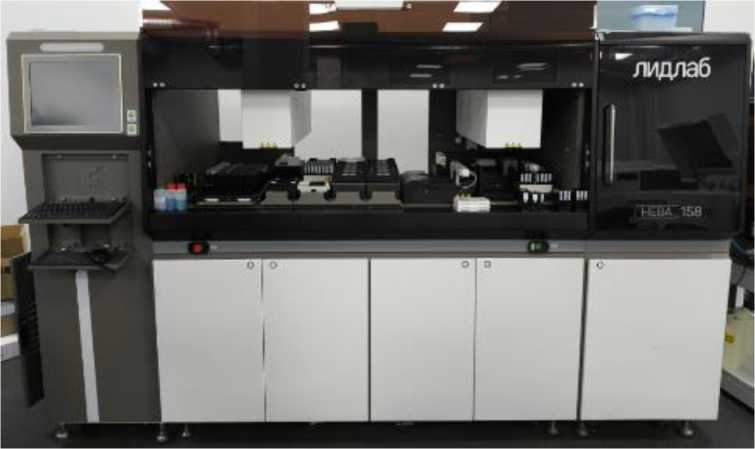

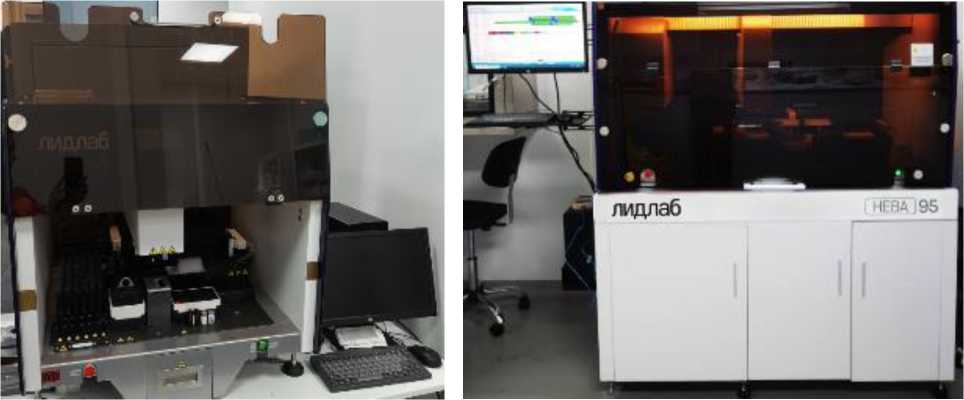

Внешний вид и схема маркировки анализаторов представлены на рисунке 1.

Нанесение знака поверки на корпус анализаторов не предусмотрено.

Пломбирование анализаторов не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) ЛИДКОР, установленное на ПК, содержит функции управления работой анализатора, расчёта и обработки результатов тестирования, формирования файлов с результатами тестирования, создания и редактирования программ анализа, управления процессом выполнения программ анализа.

Метрологически значимая часть ПО не выделена, все ПО является метрологически значимым.

Идентификационные данные ПО указаны в таблице 1.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные (признаки) ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО Лидлаб Нева 55 Лидлаб Нева 65 Лидлаб Нева 95 Лидлаб Нева 145 Лидлаб Нева 158	ЛИДКОР
Номер версии (идентификационный номер) ПО, не ниже Лидлаб Нева 55	2.20.20.1
Лидлаб Нева 65	2.20.20.1
Лидлаб Нева 95	2.20.20.1
Лидлаб Нева 145	2.20.20.1
Лидлаб Нева 158	2.55.13.1
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений оптической плотности, Б	от 0,030 до 3,800
Пределы допускаемой абсолютной погрешности измерений
оптической плотности, Б:
- в поддиапазоне от 0,030 до 2,000 Б включ.	± 0,015
- в поддиапазоне св. 2,000 до 3,800 Б	± 0,600

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение для варианта исполнения
	Лидлаб Нева 55	Лидлаб Нева 65	Лидлаб Нева 95	Лидлаб Нева 145	Лидлаб Нева 158
Диапазон показаний оптической плотности, Б	от 0,000 до 3,999
Диапазон длин волн источника света, нм	от 340 до 750
Рабочие длины волн, нм	405, 450, 620 (630)
Масса, кг, не более	95	109	155	277	1022

Наименование характеристики	Значение для варианта исполнения
	Лидлаб Нева 55	Лидлаб Нева 65	Лидлаб Нева 95	Лидлаб Нева 145	Лидлаб Нева 158
Габаритные размеры, мм, не более:
- длина	760	1070	1400	1680	2690
- ширина	720	720	850	850	960
- высота	1530	1530	1580	1580	1700
Потребляемая мощность, В •А, не более	192	350	650	1200	1920
Параметры электрического питания:
- напряжение переменного тока, В		от 100 до 240
- частота переменного тока, Гц			50/60
Условия эксплуатации: - температура окружающей
среды, °С		от +15 до +32
- относительная влажность воздуха,
%			от 10 до 80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор иммуноферментный автоматический	Лидлаб Нева 55/ Лидлаб Нева 65/ Лидлаб Нева 95/ Лидлаб Нева 145/ Лидлаб Нева 158	1 шт.
Руководство по эксплуатации	-	1 шт.
Комплект принадлежностей*	-	1 комплект
* Каждый анализатор комплектуется принадлежностями согласно перечню, указанному в Приложении 1 Руководства по эксплуатации

Сведения о методиках (методах) измерений

приведены в документе «Анализаторы иммуноферментные автоматические «Лидлаб Нева». Руководство по эксплуатации», раздел 11 «Проведение ИФА-исследования».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 года № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», п. 1.18

Приказ Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 года № 2085 «Об утверждении государственной поверочной схемы для средств измерений оптической плотности»

ТУ 26.51.53-400-65614693-2023 «Анализатор иммуноферментный автоматический «Лидлаб Нева» для диагностики in vitro по ТУ 26.51.53-400-65614693-2023 с принадлежностями, в вариантах исполнения. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Лидкор» (ООО «Лидкор»)

ИНН 6658356818

Юридический адрес: 620102, Свердловская обл., г.о. г. Екатеринбург, ул. Посадская, стр. 23, офис 204

Телефон: 8 (800) 500-71-28

Адрес электронной почты: marketing@leadcore.ru

Web-сайт: https://leadcore.ru/

Изготовитель

Общество с ограниченной ответственностью «Лидкор»

(ООО «Лидкор»)

ИНН 6658356818

Юридический адрес: 620102, Свердловская обл., г.о. город Екатеринбург, г. Екатеринбург, ул. Посадская, стр. 23, офис 204

Адрес места осуществления деятельности:

• 1) 620033, Свердловская обл., г. Екатеринбург, ул. Краснодарская, д. 15

• 2) 141981, Московская обл., г. Дубна, ул. Приборостроителей, д. 3а Телефон: 8 (800) 500-71-28

Адрес электронной почты: marketing@leadcore.ru

Web-сайт: https://leadcore.ru/

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»

(ФГБУ «ВНИИОФИ»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46

ИНН 9729338933

Телефон: 8 (495) 437-56-33

Факс 8 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц 30003-2014

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ²⁴ »    февраля 2026 Г. №     ^{3 19}

Лист № 1 Регистрационный № 97809-26                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные Vector

Назначение средства измерений

Колонки топливораздаточные Vector (далее - колонки) предназначены для измерений объёма жидкого моторного топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм²/с (сСт) при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.

Описание средства измерений

Принцип действия колонок состоит в следующем: топливо из резервуара через приемный клапан, фильтр предварительной очистки и моноблок подается в измеритель объема топлива, из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства.

В колонках реализован прямой метод динамических измерений объема отпущенного нефтепродукта в единицах объема - литрах.

При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, топливо при этом вытесняется из измерительной камеры.

Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал генератора импульсов.

Вращательное движение вала генератора импульсов преобразуется в последовательность электрических импульсов, поступающих в блок индикации и управления (далее - отсчетное устройство) колонки, на цифровом табло которого индицируется количество отпущенного топлива, его цена и стоимость. По требованию заказчика может индицироваться только количество отпущенного топлива.

Колонки осуществляют подачу топлива из резервуара, измерение и индикацию его объема. Задание дозы топлива и включение колонок производится оператором дистанционно с пульта или контроллера. Индикация разового учета выданной дозы топлива устанавливается в положение нуля автоматически при снятии раздаточного крана с колонки.

Колонки состоят из:

• - рама;

• - гидравлический модуль;

• - блок индикации;

• - блок управления;

• - рукав раздаточный с краном раздаточным;

• - ложемент под установку раздаточного крана со встроенным датчиком положения крана;

• - распределительная коробка.

Гидравлический модуль колонок состоит из следующих основных узлов:

• - электродвигатель взрывозащищенный;

• - измерителя объема;

• - генератор импульсов;

• - клапаны соленоидные взрывозащищенные;

• - моноблок.

Колонка без облицовки может включать от 1 до 10 гидравлических блоков.

Структурная схема обозначения колонок в других документах и при заказе:

Колонка топливораздаточная Vector Х0Х1Х2Х3Х4,

где Vector - обозначение типа колонки;

Хо - исполнение по типу крепления раздаточного рукава:

В - колонка с верхним креплением;

С - колонка с нижним креплением;

Без символа - колонка без облицовки;

Х1 - номинальный расход:

• 1 - 50 л/мин;

• 2 - 80 л/мин;

• 3 - 130 л/мин;

• 4 - 50 л/мин и 80 л/мин или для колонок 130 л/мин, имеющих моноблоки разного объемного расхода;

Х2 - количество раздаточных рукавов:

от 1 до 10.

Х3 - количество выдаваемого вида топлива:

от 1 до 5.

Х4 - исполнение гидравлической части:

1 - всасывающая;

0 - напорная;

Х5 (дополнительный символ) - исполнение корпуса:

М - колонка с уменьшенным корпусом.

Пример условного обозначения колонки при заказе:

Колонка топливораздаточная Vector В1111М по ТУ 26.51.52.110-002-5043082529-2025.

Колонка с верхним креплением раздаточного рукава, с номинальным расходом 50 л/мин, с одним раздаточным рукавом, одним видом выдаваемого топлива и с всасывающей гидравлической частью в уменьшенном корпусе.

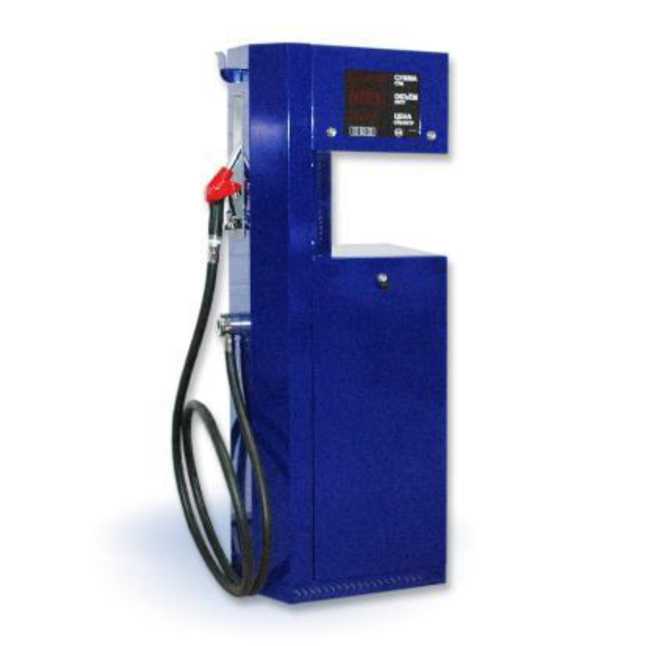

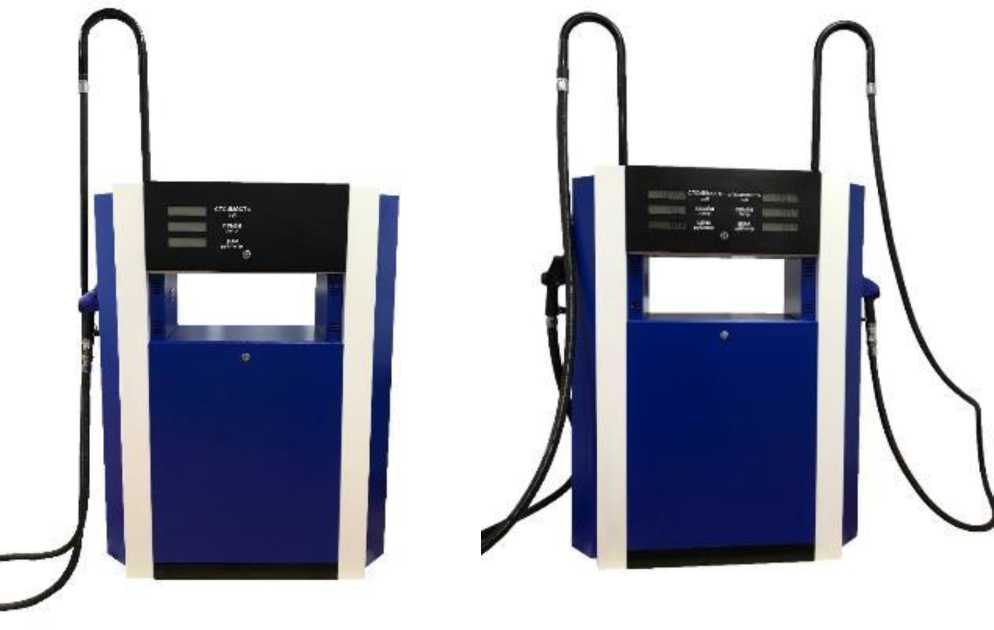

Общий вид колонок представлен на рисунке 1.

Для исключения несанкционированного доступа к узлам настройки и регулировки счетчика предусмотрена пломбировка. Пломбирование осуществляется с помощью пломб, которые устанавливаются на корпусах счетчика и контроллера. Знак поверки в виде оттиска клейма наносится на пломбу. Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.

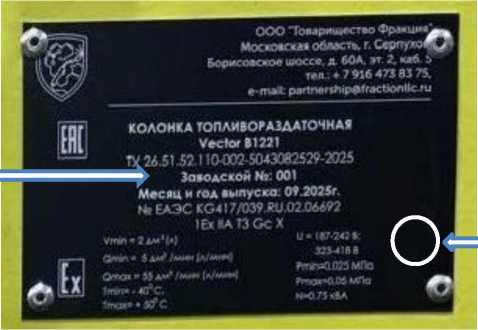

Заводской номер в виде цифрового обозначения, состоящего из трех арабских цифр, и знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе колонки методом лазерной гравировки, как это показано на рисунке 3.

д - Vector CxIxM

Рисунок 1 - Общий вид колонок

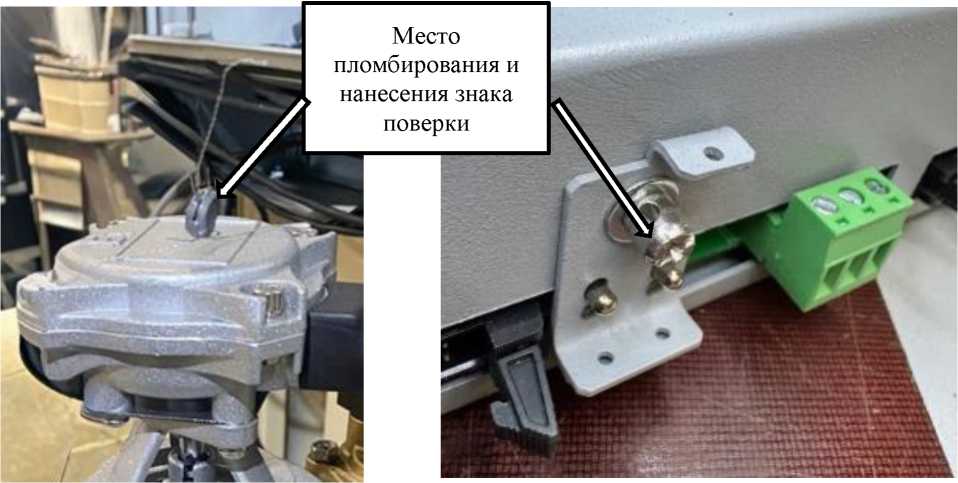

Место пломбирования и нанесения знака поверки

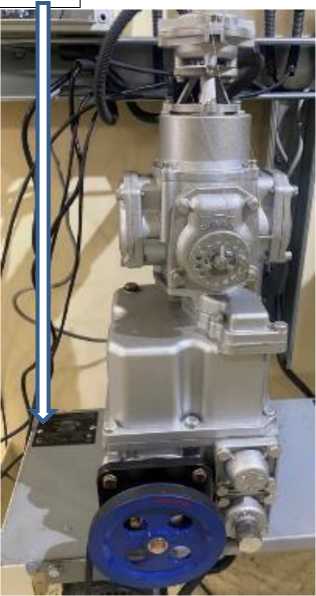

а) Схема пломбировки счётчика

б) Схема пломбировки контроллера

жидкости колонок

Рисунок 2 - Схемы пломбировки

Программное обеспечение

Программное обеспечение (ПО) колонки является встроенным, имеет функции управления процессом дозированного отпуска топлива и измерений, сбор и обработка информации от измеряющих устройств, входящих в состав ТРК, накопление и хранение в суммарном виде информации об измеренном количестве выдаваемого топлива, передача результатов измерений в дистанционное управляющее устройство, и реализовано в контроллере, размещенном в отсчетном устройстве колонки. Конструкция контроллера исключает возможность несанкционированного влияния на ПО и измерительную информацию после опломбирования. Доступ к ПО защищен от несанкционированного изменения путем пломбирования блоков управления, и паролем.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Вектор УО-01-02К исп.01 ЖКИ1СТ
Номер версии (идентификационный номер) ПО	333-30(531)
Цифровой идентификатор ПО	-*
* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено
или прочитано через какой-либо интерфейс после опломбирования

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
1	2	3	4
Номинальный расход через один рукав колонки, ± 10 %, дм3/мин (л/мин)	50	80	130
Наименьший расход через один рукав колонки, дм3/мин (л/мин), не более	5	10	15
Минимальная доза выдачи, дм3 (л), не более	2	2	10

Продолжение таблицы 2

1	2	3	4
Пределы допускаемой относительной погрешности измерений объёма, при температуре окружающего воздуха и топлива (20±5) оС, %	± 0,25
Пределы допускаемой относительной погрешности измерений объёма, при температуре окружающего воздуха и топлива выходящей за диапазон температур окружающего воздуха и топлива (20±5)оС, %	± 0,5

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Верхний предел показаний указателя разового учёта объема, л	990,00
Верхний предел показаний указателя суммарного учёта, л	999999,99
Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С	от - 40 до + 50
- диапазон относительной влажности, %, при 25 °С	от 30 до 100
- диапазон температуры топлива, °С: - бензин	от - 40 до + 35
- дизельное топливо и керосин	от - 40!) до + 50
Параметры электропитания от сети переменного тока: - напряжение, В	от 187 до 242;
- частота, Гц	от 323 до 418 от 49 до 51
Потребляемая мощность одного комплекта гидравлического блока и отсчетного устройства, кВ^А, не более: - при номинальном расходе 50 дм3/мин (л/мин)	0,75
- при номинальном расходе 80 дм3/мин (л/мин)	1,10
- при номинальном расходе 130 дм3/мин (л/мин)	1,10
Длина раздаточного рукава, м, не менее	4
Общее количество раздаточных рукавов, шт., не более	10
Габаритные размеры колонки (Д х Ш х В), мм, не более: - с облицовкой	2390х735х2190
- без облицовки	2151х662х1971
Масса колонки, кг, не более: - с облицовкой	620
- без облицовки	496
Маркировка взрывозащиты	1Ех IIA T3 Gc X

Знак утверждения типа

наносят на маркировочную табличку колонки методом лазерной гравировки и на титульные листы эксплуатационной документации типографским способом.

¹⁾ или до температуры помутнения или кристаллизации дизельного топлива (керосина)

Комплектность средства измерений

Таблица 4 - Комплектность средства измерения

Наименование	Обозначение	Количество
Колонка топливораздаточная Vector	Vector	1 шт.
Ключ для замков дверей ТРК	-	2 шт.
Эксплуатационная документация в составе: - Колонка топливораздаточная Vector. Руководство по эксплуатации - Колонка топливораздаточная Vector. Формуляр - Устройство отсчётное «Вектор УО-01-2К исп.01 ЖКИ1СТ». Руководство по эксплуатации, паспорт	ВЕК.ТРК.01.01.00 РЭ ВЕК.ТРК.01.01.00 ФО УО-01-2К РЭ	1 экз. 1 экз. 1 экз
Комплект ЗИП в составе: - фильтр НМ50А-60-21		1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование изделия по назначению» документа ВЕК.ТРК.01.01.00 РЭ «Колонка топливораздаточная Vector. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.3.4)

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утверждённая приказом Росстандарта от 26.09.2022 № 2356

ТУ 26.51.52.110-002-5043082529-2025   «Колонка топливораздаточная   Vector.

Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Товарищество Фракция»

(ООО «Фракция»)

ИНН 5043082529

Юридический адрес: 142207, Московская обл., г.о. Серпухов, г. Серпухов, ш. Борисовское, д. 60А

Изготовитель

Общество с ограниченной ответственностью «Товарищество Фракция»

(ООО «Фракция»)

ИНН 5043082529

Юридический адрес: 142207, Московская обл., г.о. Серпухов, г. Серпухов, ш. Борисовское, д. 60А

Адрес места осуществления деятельности:   142279, Московская   обл.,

Территория Оболенск-1, д. 1

Испытательный центр

Закрытое акционерное общество  Консалтинго-инжиниринговое  предприятие

«Метрологический центр энергоресурсов»

(ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр.8

Телефон (факс): +7 (495)-491-78-12

Web-сайт: кип-мцэ.рф

Е-mail: sittek@mail.ru; mce-info@mail.ru.

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311313

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ²⁴ »    февршш 2026 г. №     ^{3 19}

Лист № 1 Регистрационный № 97810-26                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики перепада давления монокристаллические кремниевые высокоточные QYB401

Назначение средства измерений

Датчики перепада давления монокристаллические кремниевые высокоточные QYB401 (далее - датчики) предназначены для измерений разности давления жидкости и преобразований измеренных значений в унифицированный аналоговый выходной сигнал силы постоянного тока.

Описание средства измерений

Принцип действия датчиков основан на преобразовании разности давлений, подводимых к измерительному блоку, в электрический сигнал. Измерительный блок содержит два первичных измерительных преобразователя, каждый из которых воспринимает давление в соответствующей входной камере. Чувствительным элементом первичного преобразователя является мембрана с тензорезисторами, деформация которой под действием давления вызывает изменение их электрического сопротивления. Электрические сигналы, формируемые первичными преобразователями, поступают в электронный блок, где формируется сигнал, пропорциональный разности давлений, который выводится на жидкокристаллический индикатор (далее - ЖКИ) и преобразуется в унифицированный выходной сигнал силы постоянного тока от 4 до 20 мА.

Конструктивно датчики представляют собой корпус синего цвета, в котором размещены электронный блок и чувствительный элемент в виде измерительной ячейки. Датчики оснащены встроенным ЖКИ.

К датчикам данного типа относятся датчики перепада давления монокристаллические кремниевые высокоточные QYB401 с зав. №№ 230801586, 230906002.

Заводской номер нанесен на маркировочную табличку, расположенную на корпусе датчиков, методом гравировки в виде цифрового кода.

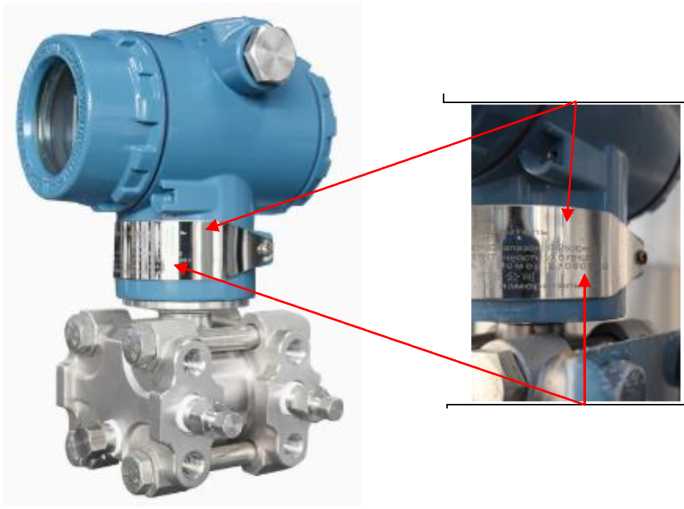

Общий вид датчиков с указанием нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на датчики не предусмотрено. Пломбирование мест настройки (регулировки) датчиков не предусмотрено.

Место нанесения

знака утверждения типа

Место нанесения

заводского номера

Рисунок 1 - Общий вид датчиков с указанием места нанесения знака утверждения типа и заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений разности давления, кПа	от 0 до 2,5
Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений разности давления, %	±0,09
Пределы   допускаемой   приведенной   (к   диапазону   измерений) дополнительной погрешности измерений разности давления от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, %	±0,075
Диапазон преобразований разности давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, кПа	от 0 до 2,5
Пределы допускаемой приведенной (к диапазону преобразований) основной погрешности преобразований разности давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА, %	±0,09
Пределы допускаемой приведенной (к диапазону преобразований) дополнительной погрешности преобразований разности давления в выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, %	±0,075
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %	от +20 до +30 от 30 до 80

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Номинальное значение напряжения питания постоянного тока, В	24
Габаритные размеры (высотахдлинахширина), мм, не более	185x150x130
Масса, кг, не более	2
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %	от -20 до +65 от 30 до 80
Маркировка взрывозащиты	1Ex d IIC T6 Gb

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	10
Средняя наработка на отказ, ч	100000

Знак утверждения типа

нанесен на титульный лист паспорта типографским способом и на маркировочную табличку методом гравировки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчик перепада давления монокристаллический кремниевый высокоточный	QYB401	1 шт.
Паспорт	ПС.23035.ЦГ-021101.002 1) ПС.23035.ЦГ-020301.002 2)	1 экз.
1) для зав. № 230801586. 2) для зав. № 230906002.

Сведения о методиках (методах) измерений

приведены в разделе «ПРАВИЛА И УСЛОВИЯ МОНТАЖА» документов ПС.23035.ЦГ-021101.002 «Датчик перепада давления монокристаллический кремниевый высокоточный QYB401. Паспорт» и ПС.23035.ЦГ-020301.002 «Датчик перепада давления монокристаллический кремниевый высокоточный QYB401. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 10.03.2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 140⁵ Па»

Правообладатель

Baoji Xingyuteng Measure and Control Instruments Co., Ltd., Китай

Адрес юридического лица: Building 10, High-end Equipment Industrial Park, Xizhong

Road, Baoji High-Tech Development Zone, Baoji City, Shaanxi Province, P.R.China

Изготовитель

Baoji Xingyuteng Measure and Control Instruments Co., Ltd., Китай

Адрес: Building 10, High-end Equipment Industrial Park, Xizhong Road, Baoji High-Tech

Development Zone, Baoji City, Shaanxi Province, P.R.China

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »   февраля 2026 Г. №    ³¹⁹

Регистрационный № 97811-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные стальные цилиндрические РГС-40

Назначение средства измерений

Резервуары горизонтальные стальные цилиндрические РГС-40 (далее - резервуары) предназначены для измерения объёма нефти или нефтепродуктов, а также для их приёма, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определённого уровня, соответствующего объёму согласно градуировочной таблице.

Резервуары представляют собой стальную горизонтальную конструкцию с днищами, состоящую из двух секций. Секции разделены между собой перегородками.

Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.

Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.

Резервуары с заводскими номерами 01 и 02 расположены по адресу: Псковская обл., г. Великие Луки, ул. Гоголя 2.

Заводские номера нанесены типографским способом в виде цифрового кода на маркировочную табличку, расположенную непосредственно на резервуаре.

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на резервуары не предусмотрено.

Общий вид резервуаров представлен на рисунке 1.

Места нанесения заводских номеров резервуаров представлены на рисунке 2.

Рисунок 2 - Места нанесения заводских номеров резервуаров

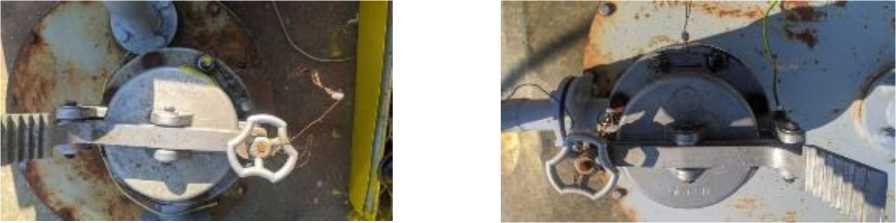

Рисунок 3 - Замерные люки резервуаров

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	40
Секция 1	35
Секция 2	5
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), %	± 0,25

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа	от -40 до +40 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной цилиндрический	РГС-40	1 шт.
Паспорт на резервуар	-	1 экз.
Градуировочная таблица	-	2 экз.

Сведения о методиках (методах) измерений

ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»

ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах»

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»

Правообладатель

Акционерное общество «Транснефть - Верхняя Волга»

(АО «Транснефть - Верхняя Волга»)

ИНН: 5260900725

Юридический адрес: 603006, г. Нижний Новгород, пер. Гранитный, д. 4/1

Изготовитель

Акционерное общество «Транснефть - Верхняя Волга»

(АО «Транснефть - Верхняя Волга»)

ИНН: 5260900725

Адрес: 603006, г. Нижний Новгород, пер. Гранитный, д. 4/1

Телефон: (831) 438-22-00

Испытательный центр

Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)

ИНН: 7723107453

Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2

Телефон: +7 (495) 950-87-00

E-mail: TAM@transneft.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   февраля 2026 Г. №    ³¹⁹

Лист № 1 Регистрационный № 97812-26                                          Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Нутромеры индикаторные с ценой деления 0,01 мм

Назначение средства измерений

Нутромеры индикаторные с ценой деления 0,01 мм (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.

Описание средства измерений

Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.

Нутромеры состоят из следующих элементов: корпуса с теплоизоляционной ручкой, отсчетного устройства, сменных измерительных стержней, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, центрирующего мостика (нутромеры с диапазоном измерений от 6 до 10 мм могут быть как с центрирующим мостиком, так и без него).

Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.

Товарный знак         или        наносится на паспорт нутромера типографским

методом и на циферблат отсчетного устройства краской.

Общий вид нутромеров приведены на рисунке 1.

Заводской номер нутромера в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится как на державку, так и на отсчетное устройство краской, лазерной маркировкой или в виде наклейки в местах, указанных на рисунке 2.

Общий вид измерительных наконечников указан на рисунке 3.

Пломбирование нутромеров от несанкционированного доступа не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Основные метрологические характеристики

Диапазон измерений нутромера, мм	Цена деления отсчетного устройства, мм	Диапазон измерений отсчетного устройства, мм	Предел допускаемой погрешности*, мм	Размах показаний, мм, не более	Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мм, не более
от 6 до 10	0,01		0,012		-
от 10 до 18	0,01	от 0 до 5
от 18 до 35	0,01
от 18 до 50	0,01	от 0 до 5
		от 0 до 10	0,015
от 35 до 50	0,01	от 0 до 5
		от 0 до 10
от 50 до 100	0,01	от 0 до 5			0,003
		от 0 до 10
от 50 до 160	0,01	от 0 до 5
		от 0 до 10	0,018	0,003
от 100 до 160	0,01	от 0 до 5
		от 0 до 10
от 160 до 250	0,01	от 0 до 5
		от 0 до 10
от 250 до 450	0,01	от 0 до 5
		от 0 до 10
от 450 до 700	0,01	от 0 до 5	0,022
		от 0 до 10
от 700 до 1000	0,01	от 0 до 5
		от 0 до 10
*- За погрешность измерений принимают сумму наибольших абсолютных значений положительных и отрицательных показаний в
пределах перемещения измерительного стержня

Таблица 2 - Основные технические характеристики

	Значение для нутроме							за с диапазоном измерений в мм
Наименование характеристики	от 6	от 10 до		от 18 до	от 18 до	от 35 до	от 50 до	от 50 до	от 100	от 160 до	от 250 до	от 450 до	от 700 до
	до 10	18		35	50	50	100	160	до 160	250	450	700	1000
Наибольшая глубина измерения, мм, не	60;	130		141	150	141	150	150	250	250	500	500	500
менее	100
Перемещение измерительного стержня,	0,6	0,8		1,2	1,5	1,5	1,6	1,6	1,6	2,0	2,0	2,0	3,0
мм, не менее
Измерительное усилие нутромера, Н	от 2,5 до 4,5						от 4,0 до 7,0	от 5,0 до 9,0
Измерительное усилие центрирующего мостика, Н	от 5,0 до 8,5						от 7,5 до 12,0	от 9,5 до 16,0
Параметр шероховатости Ra мкм, не более:
- измерительных поверхностей стержней - опорных поверхностей центрирующих								0,16
мостиков								0,63
Габаритные размеры, мм, не более:
- высота	236	262		315	315	335	365	428	488	588	688	700	700
- длина	42	42		56	56	56	56	60	60	100	130	250	300
- ширина	25	22		25	25	35	50	100	100	160	250	300	300
Масса, кг, не более	0,2	0,3		0,4	0,4	0,5	0,6	1,0	1,2	1,5	1,8	3,0	3,0

Таблица 3 - Условия эксплуатации

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %	от +15 до +25 58±20

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	5
Средняя наработка на отказ, условных измерений, для нутромеров с верхним пределом диапазона измерений: до 18 мм включ. св. 18 мм	25000 35000
Примечание: Под условным измерением понимают однократное возвратнопоступательное движение подвижного измерительного стержня нутромера на величину нормируемого наименьшего перемещения измерительного стержня

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Комплектность
Нутромер индикаторный с ценой деления 0,01 мм	-	1 шт.
Сменные измерительные стержни	-	1 компл.
Футляр	-	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Порядок работы» паспорта нутромеров.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.№ 2840

ТУ 0606-4-2024 «Нутромеры индикаторные с ценой деления 0,01 мм. Технические условия»

Правообладатель

Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш»

(ООО ТД «ИТО-Туламаш»)

ИНН 7719465230

Адрес юридического лица: 119121, г. Москва, вн.тер.г. Муниципальный округ Хамовники, пер. 1-й Тружеников, д. 12, стр. 2, помещ. 1/1

Тел.: +7 495 935-70-94

Web-сайт: www.itotulamash.ru

Изготовитель

Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш»

(ООО ТД «ИТО-Туламаш»)

ИНН 7719465230

Адрес юридического лица: 119121, г. Москва, вн.тер.г. Муниципальный округ Хамовники, пер. 1-й Тружеников, д. 12, стр. 2, помещ. 1/1

Производственная площадка: JiangXi Provincial RuiFeng Machinery and Tools Co. Ltd, Китай

Адрес: NO.299 HONGDU NORTH RD., NANCHANG JIANGXI P.R. CHINA

Испытательный центр

Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)

Адрес: 111141, г. Москва, вн.тер.г. Муниципальный округ Новогиреево, ул. Кусковская,

д. 20А, этаж/помещ./ком. мансарда/ХША/ЗЗБ

Тел.: +7 (495) 822-18-08

Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № RA.RU.314382

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ²⁴ »    февраля 2026 Г. №     ^{3 19}

Лист № 1 Регистрационный № 97813-26                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-35

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-35 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «АльфаЦЕНТР», автоматизированное рабочее место (АРМ), устройство синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом

Лист № 2 Всего листов 7 коэффициентов трансформации ТТ, формирование и хранение поступающей информации, оформление отчетных документов. Также на сервере имеется возможность расчета потерь электроэнергии от точки измерений до точки поставки в случае использования данных от АИИС КУЭ в качестве замещающей информации либо для расчета величины сальдо перетоков электроэнергии по внутреннему сечению коммерческого учета. От сервера ИВК информация передается на АРМ энергосбытовой организации по выделенному каналу связи по протоколу TCP/IP.

Передача результатов измерений от сервера ИВК или АРМ энергосбытовой организации коммерческому оператору (КО) и другим субъектам оптового рынка электроэнергии и мощности (ОРЭМ) производится в виде файлов в xml-формате по электронной почте с использованием электронной подписи согласно требованиям «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» (Приложение 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УССВ. УССВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УССВ осуществляется при каждом сеансе связи, но не реже 1 раза в сутки. Корректировка часов сервера производится при расхождении показаний часов сервера с УССВ на величину более ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется во время сеанса связи, но не реже 1 раза в сутки, корректировка часов счетчиков производится при расхождении показаний часов счетчика с часами сервера на величину более ±1 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ ООО «Лента» ТК-35, наносится на этикетку, расположенную на внешней поверхности серверного шкафа, типографским способом. Дополнительно заводской номер 3/35 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР». Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1. Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ac metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 12.1
Цифровой идентификатор ПО	3E736B7F380863F44CC8E6F7BD211C54
Алгоритм вычисления цифрового идентификатора ПО	MD5

Лист № 3

Всего листов 7

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

"аблица 2 - Состав ИК А		ИИС КУЭ и их метрологические характеристики
Но мер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	УССВ			Границы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	2БКТП-1250/10/0,4 кВ, РУ-0,4 кВ, Ввод Т1 0,4 кВ	ТШП-0,66 Кл.т. 0,5 1500/5 Рег. № 54852-13 Фазы: А; В; С	—	Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19	УССВ-2 Рег. № 54074-13	Сервер ООО «Лента»	Активная Реактивная	1,0 2,1	3,2 5,6
2	2БКТП-1250/10/0,4 кВ, РУ-0,4 кВ, Ввод Т2 0,4 кВ	ТШП-0,66 Кл.т. 0,5 1500/5 Рег. № 54852-13 Фазы: А; В; С	—	Меркурий 234 ARTMX2-03 DPBR.R Кл.т. 0,5S/1,0 Рег. № 75755-19			Активная Реактивная	1,0 2,1	3,2 5,6

±5 с

Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)

Примечания:

• 1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3. Погрешность в рабочих условиях указана для силы тока 5 % от 1ном, cos9 = 0,8инд.

• 4. Допускается замена ТТ и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УССВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО), а также замена ПО на аналогичное, с версией не ниже, указанной в таблице 1. Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество ИК	2
Нормальные условия: параметры сети: напряжение, % от ином	от 95 до 105
сила тока, % от 1ном	от 5 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации: параметры сети: напряжение, % от ином	от 90 до 110
сила тока, % от 1ном	от 5 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ, °С	от -40 до +40
температура окружающей среды в месте расположения счетчиков, °С	от 0 до +35
температура окружающей среды в месте расположения сервера, °С	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков: среднее время наработки на отказ, ч, не менее	320000
среднее время восстановления работоспособности, ч	2
для УССВ: среднее время наработки на отказ, ч, не менее	74500
среднее время восстановления работоспособности, ч	2
для сервера: среднее время наработки на отказ, ч, не менее	70000
среднее время восстановления работоспособности, ч	1
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	90
при отключении питания, лет, не менее	30

Продолжение таблицы 3

1	2
для сервера: хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчиков:

параметрирования;

коррекции времени в счетчиках;

формирование событий по результатам автоматической самодиагностики;

отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

перерывы питания с фиксацией времени пропадания и восстановления.

• -   журнал сервера:

изменение значений результатов измерений;

изменение коэффициентов измерительных трансформаторов тока и напряжения; пропадания питания;

коррекции времени в счетчиках и сервере;

пропадание и восстановление связи со счетчиками;

замены счетчика;

полученные с уровня ИИК «Журналы событий».

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения;

испытательной коробки;

сервера.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии;

сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока с номинальными первичными токами 1000 А, 1200 А, 1500 А	ТШП-0,66	6
Счетчики электрической энергии статические	Меркурий 234	2
Устройства синхронизации системного времени	УССВ-2	1
Сервер	—	1
Формуляр	АКУП.411711.022.ПФ.035	1
Методика поверки	—	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «Лента» ТК-35», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Правообладатель

Общество с ограниченной ответственностью «Лента»

(ООО «Лента»)

ИНН 7814148471

Юридический адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 112, литера Б Телефон (факс): (812) 380-61-31

Web-сайт: lenta.com

E-mail: info@lenta.com

Изготовитель

Общество с ограниченной ответственностью «Лента»

(ООО «Лента»)

ИНН 7814148471

Адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 112, литера Б

Телефон (факс): (812) 380-61-31

Web-сайт: lenta.com

E-mail: info@lenta.com

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс»

(ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312047

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ²⁴ »    февраля 2026 Г. №     ^{3 19}

Лист № 1 Регистрационный № 97814-26                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-228

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-228 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «АльфаЦЕНТР», автоматизированное рабочее место (АРМ), устройство синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом

Лист № 2 Всего листов 7 коэффициентов трансформации ТТ, формирование и хранение поступающей информации, оформление отчетных документов. Также на сервере имеется возможность расчета потерь электроэнергии от точки измерений до точки поставки в случае использования данных от АИИС КУЭ в качестве замещающей информации либо для расчета величины сальдо перетоков электроэнергии по внутреннему сечению коммерческого учета. От сервера ИВК информация передается на АРМ энергосбытовой организации по выделенному каналу связи по протоколу TCP/IP.

Передача результатов измерений от сервера ИВК или АРМ энергосбытовой организации коммерческому оператору (КО) и другим субъектам оптового рынка электроэнергии и мощности (ОРЭМ) производится в виде файлов в xml-формате по электронной почте с использованием электронной подписи согласно требованиям «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» (Приложение 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УССВ. УССВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УССВ осуществляется при каждом сеансе связи, но не реже 1 раза в сутки. Корректировка часов сервера производится при расхождении показаний часов сервера с УССВ на величину более ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется во время сеанса связи, но не реже 1 раза в сутки, корректировка часов счетчиков производится при расхождении показаний часов счетчика с часами сервера на величину более ±1 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ ООО «Лента» ТК-228, наносится на этикетку, расположенную на внешней поверхности серверного шкафа, типографским способом. Дополнительно заводской номер 3/228 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР». Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1. Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ac metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 12.1
Цифровой идентификатор ПО	3E736B7F380863F44CC8E6F7BD211C54
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

аблица 2 - Состав ИК АИИС КУЭ и их метрологические характеристики

Но мер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	УССВ			Границы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	ТП-31030, РУ-0,4 кВ, Ввод Т1 0,4 кВ	ТШЛ-0,66 Кл.т. 0,5S 3000/5 Рег. № 64182-16 Фазы: А; В; С	—	Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19		Сервер ООО «Лента»	Активная Реактивная	1,0 2,1	3,3 5,6
2	ТП-31030, РУ-0,4 кВ, Ввод Т2 0,4 кВ	ТШЛ-0,66 Кл.т. 0,5S 3000/5 Рег. № 64182-16 Фазы: А; В; С	—	Меркурий 234 ARTMX2-03 DPBR.R Кл.т. 0,5S/1,0 Рег. № 75755-19	УССВ-2 Рег. № 54074-13		Активная Реактивная	1,0 2,1	3,3 5,6
3	ТП-31030, РУ-0,4 кВ, Автомойка	—	—	Меркурий 234 ARTMX2-02 DPBR.R Кл.т. 1,0/2,0 Рег. № 75755-19			Активная Реактивная	1,0 2,0	3,3 6,2
Пределы допускаемой абсолютной погрешности часов компонентов АИИС времени UTC(SU)					КУЭ в рабочих условиях относительно шкалы				±5 с

Примечания:

• 1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3. Погрешность в рабочих условиях указана для ИК № 3 - для силы тока 5 % от 1ном, для остальных ИК - для силы тока 2 % от 1ном; cos9 = 0,8инд.

• 4. Допускается замена ТТ и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УССВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО), а также замена ПО на аналогичное, с версией не ниже, указанной в таблице 1. Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество ИК	3
Нормальные условия:
параметры сети:
напряжение, % от ином	от 95 до 105
сила тока, % от 1ном
для ИК № 3	от 5 до 120
для остальных ИК	от 1 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации:
параметры сети:
напряжение, % от ином	от 90 до 110
сила тока, % от 1ном
для ИК № 3	от 5 до 120
для остальных ИК	от 1 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ, °С	от -40 до +40
температура окружающей среды в месте расположения счетчиков, °С	от 0 до +35
температура окружающей среды в месте расположения сервера, °С	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов:
для счетчиков:
среднее время наработки на отказ, ч, не менее	320000
среднее время восстановления работоспособности, ч	2
для УССВ:
среднее время наработки на отказ, ч, не менее	74500
среднее время восстановления работоспособности, ч	2
для сервера:
среднее время наработки на отказ, ч, не менее	70000
среднее время восстановления работоспособности, ч	1

Продолжение таблицы 3

1	2
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее при отключении питания, лет, не менее для сервера: хранение результатов измерений и информации состояний средств измерений, лет, не менее	90 30 3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчиков:

параметрирования;

коррекции времени в счетчиках;

формирование событий по результатам автоматической самодиагностики;

отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

перерывы питания с фиксацией времени пропадания и восстановления.

• -   журнал сервера:

изменение значений результатов измерений;

изменение коэффициентов измерительных трансформаторов тока и напряжения; пропадания питания;

коррекции времени в счетчиках и сервере;

пропадание и восстановление связи со счетчиками;

замены счетчика;

полученные с уровня ИИК «Журналы событий».

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения;

испытательной коробки;

сервера.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии;

сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована);

сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока шинные	ТШЛ-0,66	6
Счетчики электрической энергии статические	Меркурий 234	3
Устройства синхронизации системного времени	УССВ-2	1
Сервер	—	1
Формуляр	АКУП.411711.022.ПФ.228	1
Методика поверки	—	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «Лента» ТК-228», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Правообладатель

Общество с ограниченной ответственностью «Лента»

(ООО «Лента»)

ИНН 7814148471

Юридический адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 112, литера Б Телефон (факс): (812) 380-61-31

Web-сайт: lenta.com

E-mail: info@lenta.com

Изготовитель

Общество с ограниченной ответственностью «Лента»

(ООО «Лента»)

ИНН 7814148471

Адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 112, литера Б

Телефон (факс): (812) 380-61-31

Web-сайт: lenta.com

E-mail: info@lenta.com

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс»

(ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312047

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »   февраля 2026 Г. №    319

Лист № 1 Регистрационный № 97815-26                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 110 кВ НПС (ЗРУ-6, яч. 36, 38)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 110 кВ НПС (ЗРУ-6, яч. 36, 38) (далее по тексту -АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети», ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

• - сбор информации о результатах измерений активной и реактивной электрической энергии;

• - синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

• - хранение информации по заданным критериям;

• - доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате ХМ1. и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронно-цифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC (SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC (SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер 099. Заводской номер указывается в паспорте-формуляре АИИС КУЭ типографским способом. Формат, способ и места нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов АИИС КУЭ, приведены в паспорте-формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер ПО), не ниже	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer_USPD.exe
Примечание: Алгоритм вычисления цифрового идентификатора ПО - MD5

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Состав измерительных каналов (ИК) АИИС КУЭ

№ ИК	Наименование ИК	Состав ИК АИИС КУЭ
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	УСПД	УССВ ИВК
1	ЗРУ-6, КЛ-6, яч. 38, НПС-6-1	ТОЛ-СЭЩ кл.т. 0,5S Ктт= 800/5 рег. № 51623 12	НАМИ-10 кл.т. 0,2 Ктн=6000/100 рег. № 11094-87 ТН-6-2	СТЭМ-300 кл.т. 0,5S/1,0 рег. № 71771-18	RTU-325 рег. № 19495-03	СТВ-01 рег. № 49933-12
2	ЗРУ-6, КЛ-6, яч. 36, НПС-6-2	ТОЛ-СЭЩ кл.т. 0,5S Ктт= 800/5 рег. № 51623 12	НТМИ-6-66 кл.т. 0,5 Ктн=6000/100 рег. № 2611-70 ТН-6-4	СТЭМ-300 кл.т. 0,5S/1,0 рег. № 71771-18	RTU-325 рег. № 19495-03	СТВ-01 рег. № 49933-12
Примечания: 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2 и в других разделах описания типа, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть. 2 Виды измеряемой электрической энергии для всех ИК, перечисленных в таблице 2, - активная, реактивная

Таблица 3 - Метрологические характеристики

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		I1(2)% < 1изм< I 5 %	I5 %<1изм<1 20 %	I20 %<1изм<1100%	I100 %<1изм<1120%
1 (Счетчик 0,5S; ТТ 0,5S; ТН 0,2)	1,0	1,8	1,1	0,9	0,9
	0,8	2,6	1,6	1,2	1,2
	0,5	4,8	2,9	2,0	2,0
2 (Счетчик 0,5S; ТТ 0,5S; ТН 0,5)	1,0	1,9	1,2	1,0	1,0
	0,8	2,7	1,7	1,3	1,3
	0,5	4,9	3,1	2,3	2,3

Продолжение таблицы 3

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		12% < 1изм< I 5 %	I5 %<1изм<1 20 %	I20 %<1изм<1100%	I100 ^^изм^Ш^о
1 (Счетчик 1,0; ТТ 0,5S; ТН 0,2))	0,8	4,0	2,7	1,9	1,9
	0,5	2,7	1,7	1,4	1,4
2 (Счетчик 1,0; ТТ 0,5S; ТН 0,5)	0,8	4,1	2,8	2,1	2,1
	0,5	2,7	1,8	1,5	1,5
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		51(2)%,	55 %,	520 %,	5100 %,
		11(2)% < 1изм< I 5 %	I5 %<1изм<1 20 %	I20 % <Iu3\i<I|00%	I100 ^^изм^Ш^о
1 (Счетчик 0,5S; ТТ 0,5S; ТН 0,2)	1,0	2,4	1,7	1,5	1,5
	0,8	3,1	2,1	1,8	1,8
	0,5	5,0	3,3	2,6	2,6
2 (Счетчик 0,5S; ТТ 0,5S; ТН 0,5)	1,0	2,5	1,7	1,6	1,6
	0,8	3,2	2,2	1,9	1,9
	0,5	5,1	3,5	2,8	2,8
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		52%,	55 %,	520 %,	5100 %,
		12% < 1изм< I 5 %	I5 %<1изм<1 20 %	I20 %<изм<Г00%	I100 ^^изм^Ш^о
1 (Счетчик 1,0; ТТ 0,5S; ТН 0,2))	0,8	5,2	4,2	3,8	3,8
	0,5	4,2	3,6	3,4	3,4
2 (Счетчик 1,0; ТТ 0,5S; ТН 0,5)	0,8	5,3	4,3	3,9	3,9
	0,5	4,2	3,6	3,4	3,4

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с

Пр имечания:

• 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируется от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и 52%q для cos9<1,0 нормируется от 12%.

• 2 Метрологические характеристики ИК даны для измерения электрической энергии и средней мощности (получасовой)

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Нормальные условия: параметры сети: - напряжение, % от Ином	от 99 до 101
- ток, % от 1ном	от 1 до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C: - для счетчиков электрической энергии	от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 1 до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +40
- для УСПД	от +10 до +30
- для сервера, УССВ ИВК	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии СТЭМ-300: - средняя наработка до отказа, ч	220000
УСПД RTU-325: - средняя наработка на отказ, ч, не менее	40000
УССВ ИВК комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее	22000
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электрической энергии по каждому каналу и электрической энергии, потребленной за месяц, сут, не менее	45
- при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформатор тока	ТОЛ-СЭЩ	6
Трансформатор напряжения	НАМИ-10	1
Трансформатор напряжения	НТМИ-6-66	1
Счетчик электрической энергии многофункциональный	СТЭМ-300	2
Устройство сбора и передачи данных	RTU-325	1
Устройство синхронизации системного времени на уровне ИВК	СТВ-01	1
Инструкция по эксплуатации	П110532-024-АИС-ИЭ	1
Паспорт-формуляр	П110532-024-АИС-ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 110 кВ НПС (ЗРУ-6, яч. 36, 38), аттестованном ФБУ «Пензенский ЦСМ», уникальный номер записи об аккредитации в реестре аккредитованных лиц 01.00230-2013.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ Р 59793-2021 «Информационные технологии. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания-Россети»

(ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн. тер. г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания-Россети»

(ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн. тер. г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области»

(ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): +7 (8412) 49-82-65

Web-сайт: www.penzacsm.ru

E-mail: info@penzacsm.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311197

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ²⁴ »    февраля 2026 Г. №     ^{3 19}

Лист № 1 Регистрационный № 97816-26                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы жидкостные LC-2050C 3D

Назначение средства измерений

Хроматографы жидкостные LC-2050C 3D (далее - хроматографы) предназначены для измерений содержания широкого спектра компонентов в пробах веществ и материалов, растворах, продуктах питания и других объектах анализа.

Описание средства измерений

Принцип действия хроматографов основан на разделении компонентов анализируемой пробы на колонке в потоке жидкой подвижной фазы и последующем их детектировании.

Хроматографы представляют из себя моноблочные приборы со встроенным детектором на диодной матрице. Хроматографы оснащены градиентным насосом, дегазатором, контроллером, автодозатором с возможностью охлаждения образцов и термостатом колонок.

Хроматографы оснащены функцией искусственного интеллекта, с помощью которой возможно контролировать количество подвижной фазы в режиме реального времени за счет использования датчика веса; отслеживать использование расходных материалов по номеру детали и предупреждать о необходимости их замены.

Управление     хроматографами осуществляется через установленное

на IBM PC-совместимом компьютере автономное программное обеспечение LabSolutions.

Пломбирование хроматографов не предусмотрено. Нанесение знака поверки на хроматографы не предусмотрено.

Серийный номер хроматографов состоит из арабских цифр и букв латинского алфавита и нанесен на информационную табличку, расположенную на правой боковой панели корпуса хроматографа, методом лазерной печати.

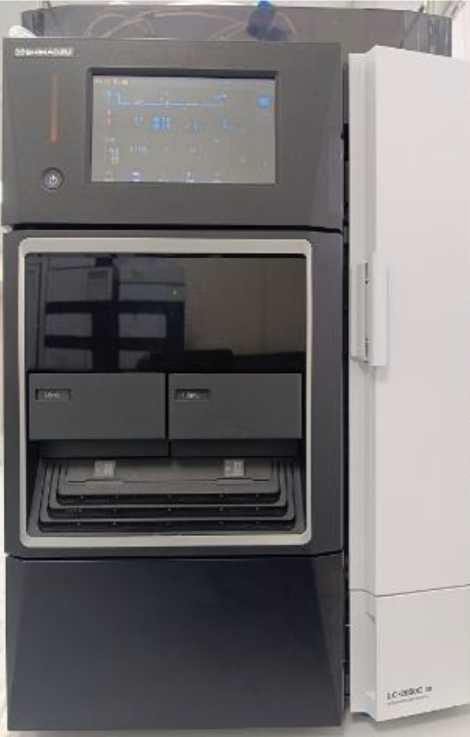

Общий вид хроматографов представлен на рисунке 1. Место нанесения серийного номера на хроматографы указано на рисунке 2. К данному типу средств измерений относятся хроматографы с серийными №№ L22986301110 AE, L22986301106 AE, L22986301111 AE, L22986301109 AE.

Shimadzu

' Niihirohyo Ku*

Рисунок 2 - Место нанесения серийного номера на информационной табличке хроматографа

Программное обеспечение

Хроматографы оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить настройку и контроль процесса измерений, осуществлять сбор и обработку экспериментальных данных.

Изготовителем не предусмотрена визуализация идентификационных данных встроенного ПО хроматографа.

Хроматографы оснащены автономным ПО, позволяющим управлять хроматографами, устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить диагностику прибора.

Влияние ПО на метрологические характеристики хроматографов учтено при нормировании метрологических характеристик.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

аблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	LabSolutions
Номер версии (идентификационный номер ПО), не ниже	5.117
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Уровень флуктуационных шумов нулевого сигнала, В, не более	540-5
Дрейф нулевого сигнала, В/ч, не более	540-3
Предел детектирования, г/см3, не более:	Т10-9
- детектор на диодной матрице, по антрацену
- детектор на диодной матрице, по кофеину	Т10-8
Предел допускаемого значения относительного среднего квадратического отклонения (СКО) выходного сигнала, %
- по площади пика	1
- по времени удерживания	1
Пределы допускаемого значения относительного изменения выходного сигнала за 4 часа непрерывной работы (по площади пика), %	±2

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	220±22 50±1
Условия эксплуатации (в закрытых помещениях): - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +15 до +30 от 20 до 85 от 84,0 до 106,7
Габаритные размеры (ДхШхВ), мм, не более	500x410x605
Масса, кг, не более	62

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Хроматограф жидкостный	LC-2050C 3D	1 шт.
Руководство по эксплуатации	-	1 экз.
Руководство по пользованию ПО (LabSolutions DB. Руководство пользователя системы)	-	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

Применение хроматографов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 28 декабря 2024 г. № 3158 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах»

Техническая документация фирмы «Shimadzu Corporation», Япония

Правообладатель

Фирма «Shimadzu Corporation», Япония

Адрес: 1, Nishinokyo Kuwabara-cho, Nakagyo-ku, Kyoto 604-8511, Japan

Изготовитель

Фирма «Shimadzu Corporation», Япония

Адрес: 1, Nishinokyo Kuwabara-cho, Nakagyo-ku, Kyoto 604-8511, Japan

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-37-29. Факс: +7 (495) 437-56-66.

E-mail: info.ozrn@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 2Л »    февраля 2026 Г. №     3 19

Лист № 1 Регистрационный № 97817-26                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-178

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-178 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «АльфаЦЕНТР», автоматизированное рабочее место (АРМ), устройство синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом

Лист № 2 Всего листов 7 коэффициентов трансформации ТТ, формирование и хранение поступающей информации, оформление отчетных документов. Также на сервере имеется возможность расчета потерь электроэнергии от точки измерений до точки поставки в случае использования данных от АИИС КУЭ в качестве замещающей информации либо для расчета величины сальдо перетоков электроэнергии по внутреннему сечению коммерческого учета. От сервера ИВК информация передается на АРМ энергосбытовой организации по выделенному каналу связи по протоколу TCP/IP.

Передача результатов измерений от сервера ИВК или АРМ энергосбытовой организации коммерческому оператору (КО) и другим субъектам оптового рынка электроэнергии и мощности (ОРЭМ) производится в виде файлов в xml-формате по электронной почте с использованием электронной подписи согласно требованиям «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» (Приложение 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УССВ. УССВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УССВ осуществляется при каждом сеансе связи, но не реже 1 раза в сутки. Корректировка часов сервера производится при расхождении показаний часов сервера с УССВ на величину более ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется во время сеанса связи, но не реже 1 раза в сутки, корректировка часов счетчиков производится при расхождении показаний часов счетчика с часами сервера на величину более ±1 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ ООО «Лента» ТК-178, наносится на этикетку, расположенную на внешней поверхности серверного шкафа, типографским способом. Дополнительно заводской номер 3/178 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР». Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1. Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ac metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 12.1
Цифровой идентификатор ПО	3E736B7F380863F44CC8E6F7BD211C54
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

аблица 2 - Состав ИК АИИС КУЭ и их метрологические характеристики

Но мер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	УССВ			Границы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	КТП-2*1600, РУ- 0,4 кВ, Ввод Т1 0,4 кВ	ТСН 12 Кл.т. 0,2S 2500/5 Рег. № 26100-03 Фазы: А; В; С	—	Меркурий 234 ARTMX2-03 DPBR.R Кл.т. 0,5S/1,0 Рег. № 75755-19	УССВ-2 Рег. № 54074-13	Сервер ООО «Лента»	Активная Реактивная	0,7 1,3	2,2 4,0
2	КТП-2*1600, РУ- 0,4 кВ, Ввод Т2 0,4 кВ	ТСН 12 Кл.т. 0,2S 2500/5 Рег. № 26100-03 Фазы: А; В; С	—	Меркурий 234 ARTMX2-03 DPBR.R Кл.т. 0,5S/1,0 Рег. № 75755-19			Активная Реактивная	0,7 1,3	2,2 4,0
Пределы допускаемой абсолютной погрешности часов компонентов АИИС времени UTC(SU)					КУЭ в рабочих условиях относительно шкалы				±5 с

Примечания:

• 1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3. Погрешность в рабочих условиях указана для силы тока 2 % от 1ном, cos9 = 0,8инд.

• 4. Допускается замена ТТ и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УССВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО), а также замена ПО на аналогичное, с версией не ниже, указанной в таблице 1. Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество ИК	2
Нормальные условия: параметры сети: напряжение, % от ином	от 95 до 105
сила тока, % от 1ном	от 1 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации: параметры сети: напряжение, % от ином	от 90 до 110
сила тока, % от 1ном	от 1 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ, °С	от -40 до +40
температура окружающей среды в месте расположения счетчиков, °С	от 0 до +35
температура окружающей среды в месте расположения сервера, °С	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков: среднее время наработки на отказ, ч, не менее	320000
среднее время восстановления работоспособности, ч	2
для УССВ: среднее время наработки на отказ, ч, не менее	74500
среднее время восстановления работоспособности, ч	2
для сервера: среднее время наработки на отказ, ч, не менее	70000
среднее время восстановления работоспособности, ч	1
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	90
при отключении питания, лет, не менее	30

Продолжение таблицы 3

1	2
для сервера: хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчиков:

параметрирования;

коррекции времени в счетчиках;

формирование событий по результатам автоматической самодиагностики;

отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

перерывы питания с фиксацией времени пропадания и восстановления.

• -   журнал сервера:

изменение значений результатов измерений;

изменение коэффициентов измерительных трансформаторов тока и напряжения; пропадания питания;

коррекции времени в счетчиках и сервере;

пропадание и восстановление связи со счетчиками;

замены счетчика;

полученные с уровня ИИК «Журналы событий».

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения;

испытательной коробки;

сервера.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии;

сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	ТСН 12	6
Счетчики электрической энергии статические	Меркурий 234	2
Устройства синхронизации системного времени	УССВ-2	1
Сервер	—	1
Формуляр	АКУП.411711.022.ПФ.178	1
Методика поверки	—	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «Лента» ТК-178», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Правообладатель

Общество с ограниченной ответственностью «Лента»

(ООО «Лента»)

ИНН 7814148471

Юридический адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 112, литера Б Телефон (факс): (812) 380-61-31

Web-сайт: lenta.com

E-mail: info@lenta.com

Изготовитель

Общество с ограниченной ответственностью «Лента»

(ООО «Лента»)

ИНН 7814148471

Адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 112, литера Б

Телефон (факс): (812) 380-61-31

Web-сайт: lenta.com

E-mail: info@lenta.com

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс»

(ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312047

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   февраля 2026 Г. №    ^{3 19}

Регистрационный № 97818-26

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

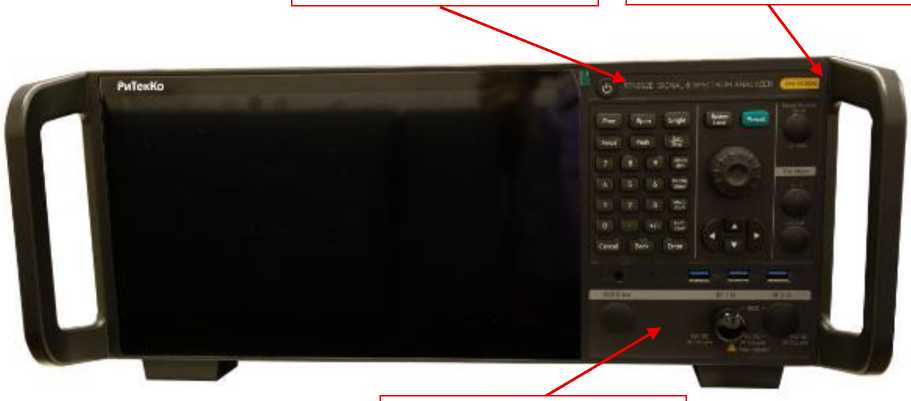

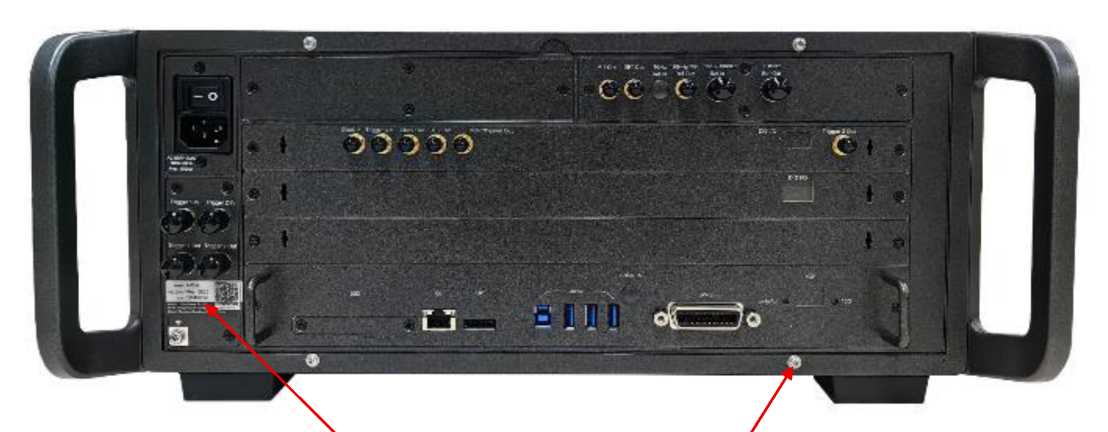

Анализаторы спектра и сигналов РиТекКо RT4052

Назначение средства измерений

Анализаторы спектра и сигналов РиТекКо RT4052 (далее - анализаторы) предназначены для измерений частоты, уровня мощности и параметров модуляции спектральных составляющих радиотехнических сигналов.

Описание средства измерений

К данному типу средств измерений относятся анализаторы, изготавливаемые в следующих модификациях: RT4052A, RT4052B, RT4052C, RT4052D, RT4052E, RT4052F, RT4052G, RT4052H. Модификации отличаются друг от друга диапазоном рабочих частот и средним уровнем собственных шумов, приведенным к полосе пропускания 1 Гц.

Функциональные возможности анализаторов определяются составом опций, входящих в их комплект. Обозначения и наименования опций приведены в таблице 1.

Таблица 1 - Опции анализаторов по заказу_____________________________________________

Обозначение	Наименование и функциональное назначение
1	2
4052-H02	дополнительный выход промежуточной частоты. Выход сигнала второй промежуточной частоты. Частотный диапазон зависит от полосы анализа: 425 МГц, 750 МГц, 1,5 ГГц. Частотное разрешение 1 Гц, переменное усиление 15 дБ с шагом 1 дБ
4052-H08	широкополосный логарифмический детекторный выход. Выходной сигнал представляет собой логарифмически детектированный сигнал, отражающий характеристики уровня входного сигнала
