УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» мая 2022 г. № 1171
Лист № 1
Всего листов 4
Регистрационный № 52261-12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТГФМ-110
Назначение средства измеренийТрансформаторы тока ТГФМ-110 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления открытых распределительных устройств переменного тока частоты 50 и 60 Гц на номинальное напряжение 110 кВ.
Описание средства измеренийПринцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы опорные, одноступенчатые, с газовой изоляцией, с одной или несколькими вторичными обмотками (для измерения и защиты). Общий вид трансформаторов представлен на рисунке 1.
Основными составными частями трансформатора являются:
-
- металлический корпус с мембраной;
-
- фарфоровая покрышка;
-
- блок вторичных обмоток в экране;
-
- основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом и коробка выводов.
В коробке вторичных выводов выделены зажимы вторичной обмотки для измерения и коммерческого учета. Зажимы закрыты крышкой, которая опломбирована.
Заводской номер в формате цифрового обозначения наносится на табличку (шильдик) трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки.

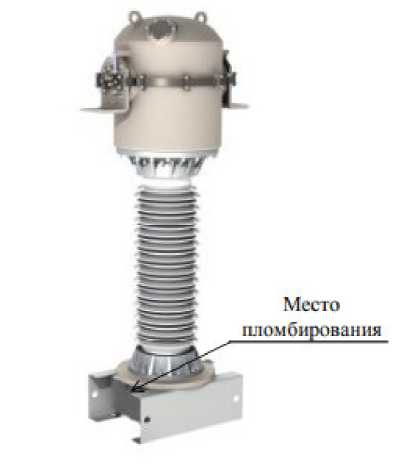

Рис. 1 - Внешний вид ТГФМ-110
Метрологические и технические характеристикиОсновные метрологические и технические характеристики приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики трансформаторов
|
Характеристика |
Значение |
|
Номинальное напряжение, кВ |
110 |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальный первичный ток, А1) |
от 50 до 2000 |
|
Наибольший рабочий первичный ток, А |
по ГОСТ 7746-2001 |
|
Наибольший рабочий первичный ток для обмотки измерения к.т. 0,2S, в % от Ьом^ |
150; 200 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная частота, Г ц |
50; 60 |
|
Количество вторичных обмоток: 2)
|
1; 2 3; 4; 5 |
|
Класс точности вторичных обмоток:
|
0,2S3); 0,5S3); 0,2; 0,5 5Р;10Р |
|
Номинальная вторичная нагрузка обмоток с cosф2=0,8, В^А:
|
от 5 до 50 от 10 до 60 |
|
Номинальная вторичная нагрузка обмоток для измерений и учёта с cosф2=1,0, В^А |
2 |
|
Номинальная предельная кратность вторичной обмотки для защиты, не менее |
от 10 до 40 |
|
Номинальный коэффициент безопасности вторичных обмоток для измерений, не более |
от 5 до 20 |
|
Ток термической стойкости, кА |
от 4 до 60 |
|
Время протекания тока термической стойкости, с |
3 |
|
Ток электродинамической стойкости, кА |
от 10 до 150 |
|
Характеристика |
Значение |
|
Средняя наработка на отказ, ч, не менее |
400 000 |
|
Срок службы до списания, лет |
40 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150 69 |
У1**, УХЛ1* и УХЛ1 |
|
Габаритные размеры, мм, не более:
|
2395 612 |
|
Масса, кг, не более |
400±40 |
|
Примечания:
| |
Знак утверждения типа наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.
Комплектность средства измеренийТаблица 2 - Комплектность средства измерений
|
№ п/п |
Наименование |
Количество |
|
1. |
Трансформатор тока |
- 1 шт. |
|
2. |
Комплект ЗИП одиночный |
- 1 экз. |
|
3. |
Комплект ЗИП групповой |
- согласно заказу |
|
4. |
Комплект ЗИП монтажный |
- согласно заказу |
|
5. |
Паспорт |
- 1 экз. |
|
6. |
Руководство по эксплуатации (на партию трансформаторов, поставляемых в один адрес) |
- 1 экз. |
|
7. |
Руководство по эксплуатации сигнализатора давления (с партией трансформаторов, поставляемых в один адрес) |
- 1 экз. |
|
8. |
Ведомость комплектов ЗИП |
- 1 экз. |
Методика (методы) измерений приведены в пункте 10 руководства по эксплуатации «Трансформаторы тока ТГФМ-110. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к трансформаторам тока ТГФМ-110ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
ТУ 3414-005-00213606-2007 «Трансформаторы тока типа ТГФМ-110. Технические условия»
ИзготовительАкционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»)
Адрес: г. Санкт-Петербург, В.О. 24 линия, д. 3-7.
Телефон: (812) 328-83-66, Факс: (812) 322-19-14
Испытательный центрГЦИ СИ ФГУП «ВНИИМС». Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Юридический адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: 8 (495) 437-55-77; Факс: 8 (495) 437-56-66; E-mail: office@vniims.ru
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» мая 2022 г. № 1171
Лист № 1
Всего листов 4
Регистрационный № 52260-12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТГФМ-220
Назначение средства измеренийТрансформаторы тока ТГФМ-220 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления открытых распределительных устройств переменного тока частоты 50 и 60 Гц на номинальное напряжение 220 кВ.
Описание средства измеренийПринцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы опорные, одноступенчатые, с газовой изоляцией, с одной или несколькими вторичными обмотками (для измерения и защиты). Общий вид трансформаторов представлен на рисунке 1.
Основными составными частями трансформатора являются:
-
- металлический корпус с мембраной;
-
- фарфоровая покрышка;
-
- блок вторичных обмоток в экране;
-
- основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом и коробка выводов.
В коробке вторичных выводов выделены зажимы вторичной обмотки для измерения и коммерческого учета.
Заводской номер в формате цифрового обозначения наносится на табличку (шильдик) трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки.

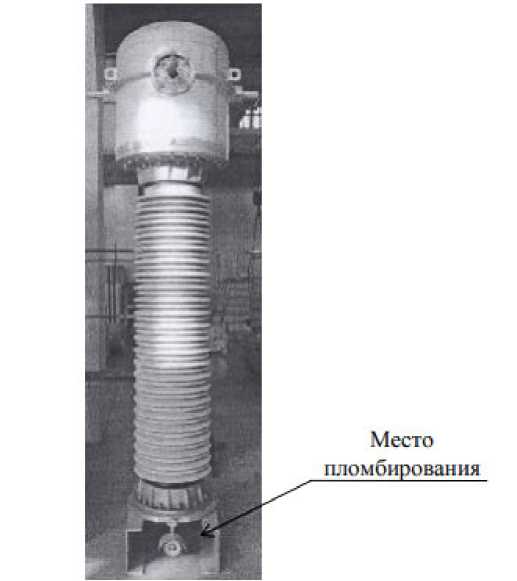

Рис. 1 - Внешний вид ТГФМ-220
Метрологические и технические характеристикиОсновные метрологические и технические характеристики приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики трансформаторов
|
Характеристика |
Значение |
|
Номинальное напряжение, кВ |
220 |
|
Наибольшее рабочее напряжение, кВ |
252 |
|
Номинальный первичный ток, А |
от 100 до 3000 |
|
Наибольший рабочий первичный ток, А |
по ГОСТ 7746-2001 |
|
Наибольший рабочий первичный ток для обмотки измерения к.т. 0,2S, в % от Ьом |
150; 200 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная частота, Г ц |
50; 60 |
|
Количество вторичных обмоток:
|
1; 2 3; 4; 5; 6 |
|
Класс точности вторичных обмоток:
|
0,2S; 0,5S; 0,2; 0,5 5Р; 10Р |
|
Номинальная вторичная нагрузка обмоток для измерений и защиты с cosф2=0,8, ВА |
от 3 до 1001) |
|
Номинальная вторичная нагрузка обмоток для измерений и учёта с cosф2=1,0, В^А |
от 1 до 2,51) |
|
Номинальная предельная кратность вторичной обмотки для защиты, не менее |
от 20 до 40 |
|
Номинальный коэффициент безопасности вторичных обмоток для измерений, не более |
от 5 до 20 |
|
Характеристика |
Значение |
|
Ток термической стойкости, кА |
от 20 до 60 |
|
Время протекания тока термической стойкости, с |
3 |
|
Ток электродинамической стойкости, кА |
от 50 до 150 |
|
Средняя наработка на отказ, ч, не менее |
400 000 |
|
Срок службы до списания, лет |
40 |
|
Климатическое исполнение и категория размещения по ГОСТ 1515069 |
УХЛ1* и УХЛ1 |
|
Габаритные размеры, мм, не более:
|
3310 716 |
|
Масса, кг, не более |
700±70 |
|
Примечания: 1) классы точности 0,2S; 0,5S сохраняются от нулевой до номинальной вторичной нагрузки. | |
Знак утверждения типа наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.
Комплектность средства измеренийТаблица 2 - Комплектность средства измерений
|
№ п/п |
Наименование |
Количество |
|
1. |
Трансформатор тока |
- 1 шт. |
|
2. |
Комплект ЗИП одиночный |
- 1 экз. |
|
3. |
Комплект ЗИП групповой |
- согласно заказу |
|
4. |
Комплект ЗИП монтажный |
- согласно заказу |
|
5. |
Паспорт |
- 1 экз. |
|
6. |
Руководство по эксплуатации (на партию трансформаторов, поставляемых в один адрес) |
- 1 экз. |
|
7. |
Руководство по эксплуатации сигнализатора давления (с партией трансформаторов, поставляемых в один адрес) |
- 1 экз. |
|
8. |
Ведомость комплектов ЗИП |
- 1 экз. |
Методика (методы) измерений приведены в пункте 10 руководства по эксплуатации «Трансформаторы тока ТГФМ-220. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к трансформаторам тока ТГФМ-220ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
ТУ 3414-006-00213606-2007 «Трансформаторы тока типа ТГФМ-220 и ТГФ-330. Технические условия»
ИзготовительАкционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»)
Адрес: г. Санкт-Петербург, В.О. 24 линия, д. 3-7.
Телефон: (812) 677-83-24, Факс: (812) 677-83-32
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: 8 (495) 437-55-77; Факс: 8 (495) 437-56-66; E-mail: office@vniims.ru.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» мая 2022 г. № 1171
Лист № 1
Всего листов 4
Регистрационный № 52262-12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТГФ-330
Назначение средства измеренийТрансформаторы тока ТГФ-330 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления открытых распределительных устройств переменного тока частоты 50 и 60 Гц на номинальное напряжение 330 кВ.
Описание средства измеренийПринцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы опорные, одноступенчатые, с газовой изоляцией, с одной или несколькими вторичными обмотками (для измерения и защиты). Общий вид трансформаторов представлен на рисунке 1.
Основными составными частями трансформатора являются:
-
- металлический корпус с мембраной;
-
- фарфоровая покрышка;
-
- блок вторичных обмоток в экране;
-
- основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом и коробка выводов.
В коробке вторичных выводов выделены зажимы вторичной обмотки для измерения и коммерческого учета. Зажимы закрыты крышкой, которая опломбирована.
Заводской номер в формате цифрового обозначения наносится на табличку (шильдик) трансформатора методом трафаретной или термотрансферной печати, лазерной гравировки.

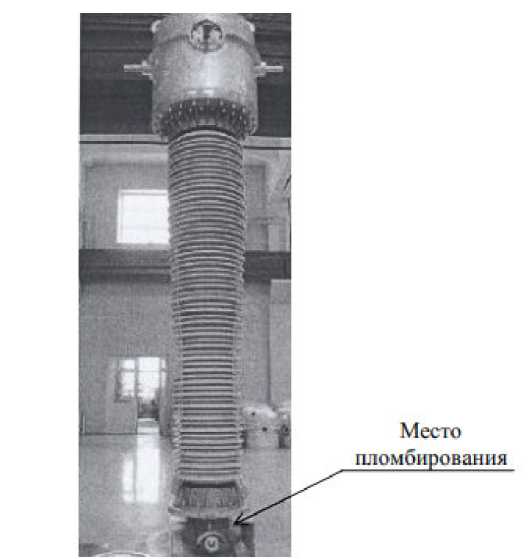

Рис. 1 - Внешний вид ТГФ-330
Метрологические и технические характеристикиОсновные метрологические и технические характеристики приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики трансформаторов
|
Характеристика |
Значение |
|
Номинальное напряжение, кВ |
330 |
|
Наибольшее рабочее напряжение, кВ |
363 |
|
Номинальный первичный ток, А |
от 100 до 3000 |
|
Наибольший рабочий первичный ток, А |
по ГОСТ 7746-2001 |
|
Наибольший рабочий первичный ток для обмотки измерения к.т. 0,2S, в % от Ьом |
150; 200 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная частота, Г ц |
50; 60 |
|
Количество вторичных обмоток:
|
1; 2 3; 4; 5; 6 |
|
Класс точности вторичных обмоток:
|
0,2S; 0,5S; 0,2; 0,5 5Р; 10Р |
|
Номинальная вторичная нагрузка обмоток для измерений и защиты с cosф2=0,8, ВА |
от 3 до 1001) |
|
Номинальная вторичная нагрузка обмоток для измерений и учёта с cosф2=1,0, В^А |
от 1 до 2,51) |
|
Номинальная предельная кратность вторичной обмотки для защиты, не менее |
от 20 до 40 |
|
Номинальный коэффициент безопасности вторичных обмоток для измерений, не более |
от 5 до 20 |
|
Ток термической стойкости, кА |
от 20 до 60 |
|
Характеристика |
Значение |
|
Время протекания тока термической стойкости, с |
2 |
|
Ток электродинамической стойкости, кА |
от 50 до 150 |
|
Средняя наработка на отказ, ч, не менее |
400 000 |
|
Срок службы до списания, лет |
40 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150 69 |
УХЛ1* и УХЛ1 |
|
Габаритные размеры, мм, не более:
|
4145 850 |
|
Масса, кг, не более |
1000±100 |
|
Примечания: 1) классы точности 0,2S; 0,5S сохраняются от нулевой до номинальной вторичной нагрузки. | |
Знак утверждения типа наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.
Комплектность средства измеренийТаблица 2 - Комплектность средства измерений
|
№ п/п |
Наименование |
Количество |
|
1. |
Трансформатор тока |
- 1 шт. |
|
2. |
Комплект ЗИП одиночный |
- 1 экз. |
|
3. |
Комплект ЗИП групповой |
- согласно заказу |
|
4. |
Комплект ЗИП монтажный |
- согласно заказу |
|
5. |
Паспорт |
- 1 экз. |
|
6. |
Руководство по эксплуатации (на партию трансформаторов, поставляемых в один адрес) |
- 1 экз. |
|
7. |
Руководство по эксплуатации сигнализатора давления (с партией трансформаторов, поставляемых в один адрес) |
- 1 экз. |
|
8. |
Ведомость комплектов ЗИП |
- 1 экз. |
Методика (методы) измерений приведены в пункте 10 руководства по эксплуатации «Трансформаторы тока ТГФ-330. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к трансформаторам тока ТГФ-330ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
ТУ 3414-006-00213606-2007 «Трансформаторы тока типа ТГФМ-220 и ТГФ-330. Технические условия»
ИзготовительАкционерное общество высоковольтного оборудования «Электроаппарат» (АО ВО «Электроаппарат»)
Адрес: г. Санкт-Петербург, В.О. 24 линия, д. 3-7.
Телефон: (812) 677-83-24, Факс: (812) 677-83-32
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: 8 (495) 437-55-77; Факс: 8 (495) 437-56-66; E-mail: office@vniims.ru.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
