Номер по Госреестру СИ: 95558-25
95558-25 Комплекс программно-технический АСУТП энергоблока ПГУ-420 ст.№ 2 Южноуральской ГРЭС
(Обозначение отсутствует)
Назначение средства измерений:
Комплекс программно-технический АСУТП энергоблока ПГУ-420 ст.№ 2 Южноуральской ГРЭС (далее - комплекс) предназначен для измерений сигналов силы постоянного тока, сигналов напряжения постоянного тока, сигналов от термоэлектрических преобразователей (термопар) и термопреобразователей сопротивления, частоты и количества импульсов, вычислений, и воспроизведения сигналов силы постоянного тока, сигналов напряжения постоянного тока, контроля и хранения значений технологических параметров оборудования и энергоносителей (воды, перегретого и насыщенного пара, воздуха, газа, тепловой и электрической энергии), потребляемых или получаемых в процессе работы энергоблока.

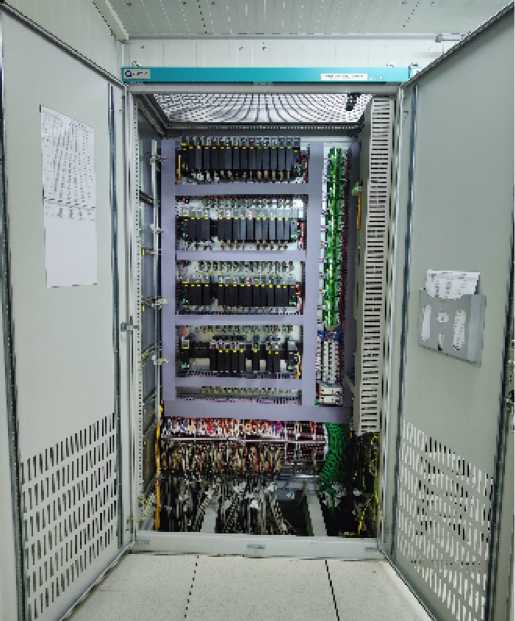

Внешний вид.
Комплекс программно-технический АСУТП энергоблока ПГУ-420 ст.№ 2 Южноуральской ГРЭС
Рисунок № 1

Внешний вид.
Комплекс программно-технический АСУТП энергоблока ПГУ-420 ст.№ 2 Южноуральской ГРЭС
Рисунок № 2

Внешний вид.
Комплекс программно-технический АСУТП энергоблока ПГУ-420 ст.№ 2 Южноуральской ГРЭС
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) выполняет логические и вычислительные операции по сбору, обработке, хранению, управлению, передаче и представлению данных и включает: ПО модулей ввода/вывода и ПО модулей центрального процессора.
ПО модулей ввода/вывода недоступно для коррекции конечным пользователем. Уровень защиты ПО модулей ввода/вывода «высокий» в соответствии Р 50.2.077-2014.
Системное ПО включает в себя среду исполнения, которая обеспечивает взаимодействие прикладного ПО с ПО модулей ввода/вывода. Уровень защиты ПО среды исполнения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2. Метрологические характеристики комплекса нормированы с учетом ПО.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
RegulRTS |
|
Номер версии (идентификационный номер) ПО среды исполнения |
не ниже 3.5.6.1 |
|
Номер версии (идентификационный номер) ПО модулей ввода/вывода |
не ниже 1.0.3.4 |
Знак утверждения типа
Знак утверждения типананесен методом лазерной гравировки на маркировочную табличку, расположенную на корпусе шкафа управления комплекса
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Порядок работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1*10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
ПравообладательАкционерное общество «Интер РАО-Электрогенерация» (АО «Интер РАО-Электрогенерация»)
ИНН 7704784450
Юридический адрес: 119435, г. Москва, ул. Большая Пироговская, д. 27, стр. 1
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Акционерное общество «Интер РАО-Электрогенерация» (АО «Интер РАО-Электрогенерация»)ИНН 7704784450
Юридический адрес: 119435, г. Москва, ул. Большая Пироговская, д. 27, стр. 1
Принцип действия комплекса основан на непрерывном измерении, преобразовании и обработке при помощи контроллера программируемого логического REGUL RX00 исполнения REGUL R500 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63776-16) входных сигналов, поступающих от первичных измерительных преобразователей (далее - ИП) в значения измеряемых физических величин, отображаемых и архивируемых на компьютере рабочей станции оператора, а также для формирования и выдачи аналоговых управляющих выходных сигналов.
Комплекс является проектно-компонуемой системой, состав которого базируется на шкафах, укомплектованных техническими средствами автоматизации. Комплекс предназначен для эксплуатации вне взрывоопасных зон (кроме оборудования нижнего уровня).
К данному типу средства измерений относится комплекс c заводским номером 3753. Состав комплекса приведен в таблице 1
Таблица 1 - Состав комплекса
|
Тип сигналов |
Модули ввода/вывода аналоговых сигналов и обработки данных |
|
Сигналы силы постоянного тока (аналоговый вход) |
Модуль аналогового ввода R500 AI 08 052 |
|
Модуль аналогового ввода R500 AI 08 042 | |
|
Сигналы напряжения постоянного тока (аналоговый вход) |
Модуль аналогового ввода R500 AI 08 042 |
|
Тип сигналов |
Модули ввода/вывода аналоговых сигналов и обработки данных |
|
Сигналы термопреобразователей сопротивления (аналоговый вход) |
Модуль аналогового ввода R500 AI 08 031 |
|
Сигналы термопар (аналоговый вход) |
Модуль аналогового ввода R500 AI 08 031 |
|
Частотные сигналы (аналоговый вход) |
Модуль счета импульсов R500 DA 03 011 Модуль счета импульсов R500 DA 03 021 |
|
Импульсные сигналы (аналоговый вход) |
Модуль счета импульсов R500 DA 03 011 Модуль счета импульсов R500 DA 03 021 |
|
Сигналы силы постоянного тока (аналоговый выход) |
Модуль аналогового вывода R500 AO 08 031 |
|
Сигналы напряжения постоянного тока (аналоговый вход) |
Модуль аналогового вывода R500 AO 08 031 |
Комплекс осуществляет измерение параметров технологических параметров оборудования и энергоносителей, и формирование сигналов управления и регулирования следующим образом:
- аналоговые сигналы силы постоянного тока от первичных ИП поступают на входы модулей аналогового ввода R500 AI 08 052 или R500 AI 08 042;
- аналоговые сигналы напряжения постоянного тока от первичных ИП поступают на входы модулей аналогового ввода R500 AI 08 042;
- сигналы с термопреобразователей сопротивления по ГОСТ 6651-2009 и термопар по ГОСТ Р 8.585-2001 поступают на входы модулей аналогового ввода R500 AI 08 031;
- частотные или импульсные сигналы с первичных ИП поступают на входы модулей счета импульсов R500 DA 03 011 или R500 DA 03 021;
- цифровые коды, преобразованные посредством модулей ввода аналоговых сигналов (или модулей счета импульсов) в значения физических параметров технологического процесса, и данные с интерфейсных входов отображаются на мнемосхемах мониторов рабочих станций операторов в виде числовых значений, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем, а также интегрируются в базу данных комплекса;
- сигналы управления и регулирования (сигналы силы постоянного тока и сигналы напряжения постоянного тока) формируются комплексом с помощью модулей вывода аналоговых сигналов R500 AO 08 031 и поступают на входы исполнительных устройств.
Заводской номер 3753 комплекса, состоящий из арабских цифр, и знак утверждения типа нанесены методом лазерной гравировки на маркировочную табличку, расположенную на двери шкафа управления комплекса. Места нанесения заводского номера и знака утверждения типа приведены на рисунке 1. Общий вид комплекса представлен на рисунке 2.

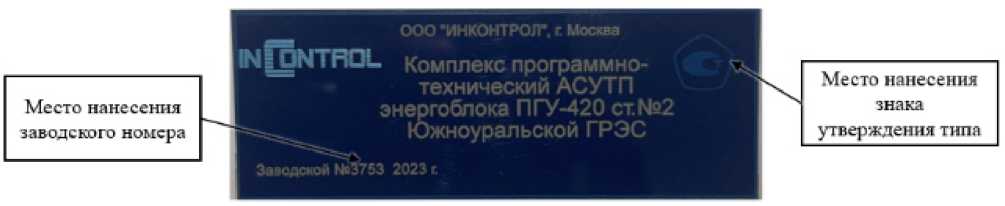

Рисунок 1 - Места нанесения заводского номера и знака утверждения типа
Защита от несанкционированного доступа обеспечивается путем запирания шкафа на специализированные встроенные замки.
Конструкция комплекса и условия его эксплуатации не предусматривают нанесение знака поверки непосредственно на комплексы. Знак поверки наносится на свидетельство о поверке.

.РПРЧЧ»"?»!

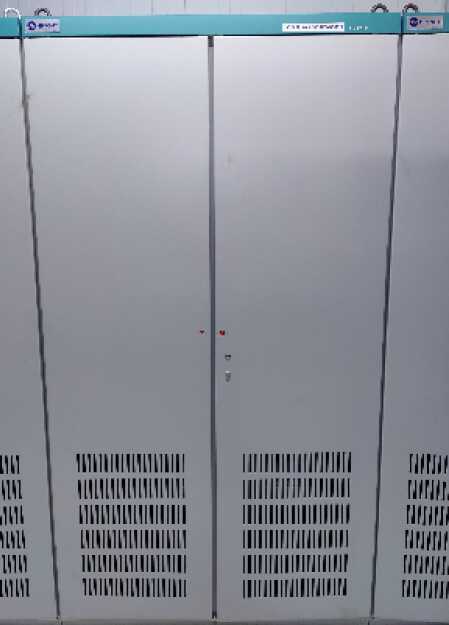

Рисунок 2 - Общий вид комплекса
Пломбирование комплекса не предусмотрено.
Таблица 3 - Метрологические характеристики измерительных каналов комплекса
|
Тип измерительного канала |
Диапазон измерений |
Тип модулей ввода/вывода аналоговых сигналов и обработки данных |
Пределы допускаемой погрешности |
|
Измерительный канал (далее - ИК) входных сигналов силы постоянного тока |
от 4 до 20 мА |
R500 AI 08 052 |
у: ±0,13 % |
|
от 4 до 20 мА |
R500 AI 08 042 |
у: ±0,055 % | |
|
ИК входных сигналов напряжения постоянного тока |
от -10 до +10 В |
R500 AI 08 042 |
у: ±0,055 % |
|
ИК входных сигналов термопреобразователей сопротивления |
Сигналы (Ом) термопреобразователей сопротивления с НСХРИ004) (а=0,00385 °C’1) в диапазонах измерений: от 0 до +100 °C, от 0 до +150 °C, от 0 до +200 °C, от 0 до +250 °C, от -10 до +150 °C, от -30 до +100 °C, от -50 до +60 °C, от -50 до +150 °C, от -200 до +850 °С1} |
R500 AI08 031 |
А: ±0,5 °C (четырехпроводная схема подключения); А: ±0,7 °C (трехпроводная схема подключения) |
|
Тип измерительного канала |
Диапазон измерений |
Тип модулей ввода/вывода аналоговых сигналов и обработки данных |
Пределы допускаемой погрешности |
|
ИК входных сигналов термопреобразователей сопротивления |
НСХ 50М4) (а=0,00426 °C’1) в диапазонах измерений: от 0 до +100 °C от -50 до +200 °С1} НСХ 50М4) (а=0,00428 °C’1) в диапазонах измерений: от 0 до +100 °C от-180 до +200 °С1} НСХ 100П4) (а=0,00391 °C’1) в диапазонах измерений: от 0 до +100 °C от -200 до +850 °С1} |
R500 AI08 031 |
А: ±0,5 °C (четырехпроводная схема подключения); А: ±0,7 °C (трехпроводная схема подключения) |
|
ИК входных сигналов термопар |
Сигналы (мВ) термопар с НСХ ТХА (К)5) в диапазонах измерений: от 0 до +150 °C, от 0 до +550 °C, от 0 до +700 °C, от 0 до +1100 °C, от-200 до+1370 °С2) ТХК (L)5) в диапазонах измерений: от 0 до +150 °C, от 0 до +250 °C, от 0 до +400 °C, от 0 до +600 °C, от -200 до +800 °С2) |
R500 AI08 031 |
А: ±2,5 °C |
|
ИК входных частотных сигналов |
от 1 до 6000 Гц3) |
R500 DA03 011 |
6: ±0,01 % |
|
R500 DA 03 021 |
|
Тип измерительного канала |
Диапазон измерений |
Тип модулей ввода/вывода аналоговых сигналов и обработки данных |
Пределы допускаемой погрешности |
|
ИК входных частотных сигналов |
Счет импульсов от 1 до 15000 |
R500 DA03 011 |
А: ±1 ими. |
|
R500 DA 03 021 | |||
|
ИК выходных сигналов силы постоянного тока |
от 4 до 20 мА |
R500 АО 08 031 |
у: ±0,1375 % |
|
ИК выходных сигналов напряжения постоянного тока |
от -10 до +10 В |
R500 АО 08 031 |
у: ±0,1375 % |
|
Указан максимальный диапазон измерений сигналов термопреобразователей сопротивления (зависит от типа подключаемого датчика и настроек ИК).
Приняты следующие обозначения: у - приведенная к диапазону измерений погрешность; А - абсолютная погрешность; 6 - относительная погрешность; а - температурный коэффициент термопреобразователей сопротивления. Приняты следующие сокращения: НСХ - номинальная статическая характеристика. | |||
Таблица 4 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество ИК |
1200 |
|
Параметры электрического питания:
|
230 (от 195,5 до 253) 220 (от 187 до 242) 24 (от 18 до 30) от 49 до 51 |
|
Условия эксплуатации:
|
от +10 до +40 80 от 84,0 до 108,0 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, ч, не менее |
150000 |
|
Срок службы, лет, не менее |
15 |
