Номер по Госреестру СИ: 80710-20
80710-20 Комплекс автоматизированный измерительно-управляющий "КИ-ЭБ № 2 - Сочинская ТЭС"
( )
Назначение средства измерений:
Комплекс автоматизированный измерительно-управляющий «КИ-ЭБ № 2 - Сочинская ТЭС» (далее - комплекс) предназначен для измерений сигналов силы постоянного тока, сопротивления и напряжения постоянного тока, поступающих от первичных измерительных преобразователей, преобразования этих сигналов в значения технологических параметров, контроля и хранения измеренных параметров оборудования и энергоносителей в процессе работы энергоблока.
Программное обеспечение
Метрологически значимая часть программного обеспечения находится во встроенном базовом программном обеспечении (БПО) измерительных модулей ПТК, устанавливаемое в энергонезависимую память модулей в производственном цикле на заводе- изготовителе и в процессе эксплуатации изменению не подлежит. Возможности, средства и интерфейсы для изменения БПО отсутствуют.
Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается контрольной суммой байтов метрологически значимой части проектов и системой электронного паролирования доступа к интерфейсу ПО, параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значения | |
Идентификационное наименование ПО |
Epsilon LD |
Alpha. HMI |
Номер версии (идентификационный номер) ПО |
V1.6.14.0 |
1.8.х+ааа19082.Ь47г59692 |
Цифровой идентификатор ПО |
1FF46DE938AC9C0C7346AB07632B0C61 | |
Алгоритм вычисления цифрового идентификатора |
MD5 |
Условные обозначения | |
Regul R500 |
Дублированный программируемый контроллер Regul R500 |
i/o модули |
Модули ввода вывода аналоговых сигналов:
|
АРМ |
Автоматизированное рабочее место |
ПТУ |
Паротурбинная установка |
----□ |
Industrial Ethernet |
Шина цифрового обмена RegulBus | |
Шина резервирования контроллеров Regul R500 | |
---- |
Аналоговые линии связи |
Первичные измерительные преобразователи ПТУ №2
Первичные измерительные преобразователи Энергоблока №2

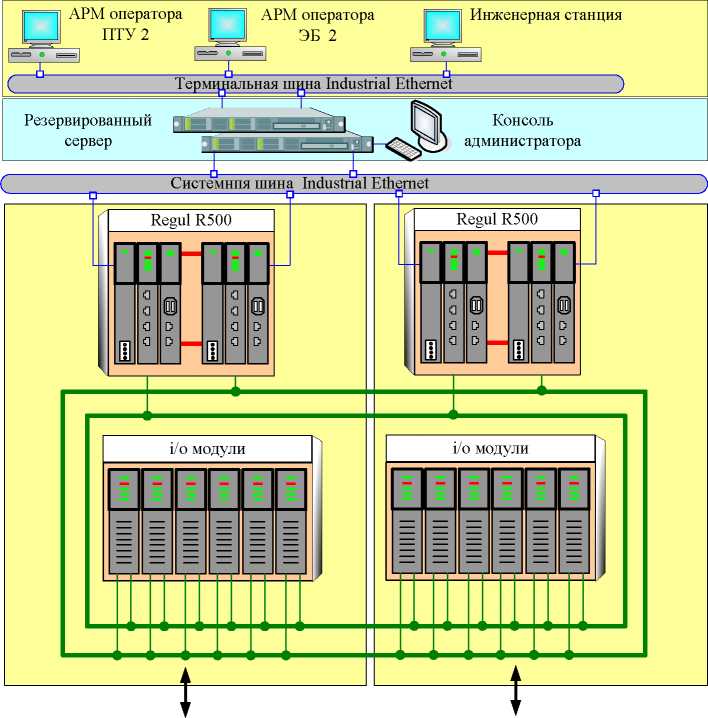

Рисунок 1 - Структурная схема комплекса автоматизированного измерительно-управляющего «КИ-ЭБ № 2 - Сочинская ТЭС»
Лист № 4
Всего листов 6
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексу автоматизированному измерительно-управляющему «КИ-ЭБ № 2 - Сочинская ТЭС»ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Поверка
Поверкаосуществляется по документу ИК.2923-АТХ1.МП «ГСИ. Комплекс автоматизированный измерительно-управляющий «КИ-ЭБ № 2 - Сочинская ТЭС». Методика поверки»,
утвержденному ФГУП «ВНИИМС» 02.11.2020 г.
Основное средство поверки - калибратор многофункциональный МС2-И-К, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 22237-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки в виде оттиска клейма и (или) наклейки наносится на свидетельство о поверке, в формуляр наносят клеймо о поверке.
Изготовитель
Общество с ограниченной ответственностью «ИНКОНТРОЛ» (ООО «ИНКОНТРОЛ») ИНН 7725401700Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 23, стр. 2, офис 5-7 Телефон: +7 (495) 481-33-10
Web-сайт: inctrl.ru
E-mail: office@inctrl.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее - АСУТП) энергоблока №2 филиала «Сочинская ТЭС» АО «Интер РАО -Электрогенерация» и обеспечивает измерение параметров, их визуализацию и хранение полученной измерительной информации, и реализацию алгоритмов управления теплотехнического оборудования энергоблоков, принимая измерительную информацию из систем, работающих в составе оборудования энергоблока, в том числе систем управления тепломеханическим оборудованием (далее - ТМО) паровой турбины (далее - ПТУ), котлов-утилизаторов и общеблочного оборудования.
-
1 Оборудования и программного обеспечения нижнего уровня, состоящего из:
-
- программно-технических средств REGUL RX00 на базе модулей аналогового ввода R500 AI.08.031 и R500 AI.08.051 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63776-16), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, расхода, механических и электрических измерений, сигналов с датчиков температуры в выходной код и передача их в центральные процессоры комплекса по протоколу «EtherCAT» реализованного с использование стека стандартных промышленных протоколов обмена семейства «Industrial Ethernet»;
-
- линий связи, соединяющих измерительные модули с датчиками;
-
2 Оборудования и программного обеспечения среднего, контроллерного уровня, состоящего из:
-
- дублированного центрального процессора программно-технических средств REGUL R500 типа R500 CU.00.051, получающего измерительную информацию от модулей аналогового ввода и обеспечивающего управление оборудованием ГТУ № 2 согласно заданным алгоритмам управления;
-
3 Оборудования и программного обеспечения верхнего уровня, состоящего из:
-
- резервированного сервера, реализованного на серверной аппаратной платформе, на базе программного обеспечения Альфа-платформа, развернутого в операционной системе Linux
и предназначенного для контроля и управления оборудованием энергоблока № 2, а также обработки и хранения полученной измерительной и расчетной информации;
- двух операторских рабочих (АРМ оператора), использующих кроссплатформенное программное обеспечение Альфа-платформа способное функционировать в операционных системах Linux и Windows и реализованных на базе персональных компьютеров, которые получают информацию от резервированного сервера по отказоустойчивой промышленной локальной сети ПТК АСУТП энергоблока № 2 Industrial Ethernet и обеспечивают контроль, управление и визуализацию результатов измерений и функционирования оборудования энергоблока № 2;
- инженерной станции с предустановленным специальным программным обеспечением, необходимым для выполнения конфигурирование оборудования и программного обеспечения нижнего, среднего и верхнего уровней комплекса, включающего в себя:
- специализированное инженерное программного обеспечения «Epsilon LD», версия V1.6.14.0, предназначенного для конфигурирования программно-аппаратных средств REGUL нижнего и среднего уровней комплекса;
- специализированного программного обеспечения - «Alpha. HMI», версия «1.8.x+add19082.b47r59692», предназначенного для конфигурирования программно-аппаратных средств Альфа-платформа верхнего уровня комплекса.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Комплекс автоматизированный измерительно-управляющий |
КИ-ЭБ № 2 - Сочинская ТЭС» |
1 шт. |
Руководство по эксплуатации. Часть 1 |
ИК.2923-АТХ1.РЭ 01 |
1 экз. |
Руководство по эксплуатации. Часть 2 |
ИК.2923-АТХ1.РЭ 02 |
1 экз. |
Методика поверки |
ИК.2923-АТХ1.МП |
1 экз. |
Формуляр |
ИК.2923-АТХ1.ФО |
1 экз. |
наносится печатным способом на титульные листы эксплуатационной документации.
Таблица 2 - Метрологические характеристики
Наименование |
Значение |
Диапазон преобразования входных сигналов силы постоянного тока в значения технологических параметров, мА |
от 4 до 20 |
Пределы допускаемой приведенной погрешности преобразования входных сигналов силы постоянного тока в значения технологических параметров (приведенной к диапазону преобразования), без учета погрешности первичных измерительных преобразователей, %
|
±0,25 ±0,5 ±1,5 |
Диапазон преобразования входных сигналов сопротивления, поступающих от термопреобразователей сопротивления (ТС), в значения температуры, Ом
|
от 100,00 до 158,22 (от 0 до +150 °С) от 100 до 175,86 (от 0 до +200 °С) |
Пределы допускаемой абсолютной погрешности преобразования сигналов сопротивления, поступающих от ТС, в значения температуры, без учета погрешности первичных измерительных преобразователей, °С |
±0,7 |
Диапазон преобразования входных сигналов напряжения постоянного тока, поступающих от термопар типа ХА(К), в значения температуры, мВ |
от 0 до 24,905 (от 0 до +600 °С) |
Пределы допускаемой абсолютной погрешности преобразования сигналов термоЭДС, поступающих от термопар типа ХА(К), в значения температуры, без учета погрешности первичных измерительных преобразователей, °С |
±2,5 |
Примечание - Пределы допускаемой погрешности преобразования сигналов термоЭДС, поступающих от термоэлектрических преобразователей, даны с учетом погрешности компенсации температуры холодного спая. |
Таблица 3 - Основные технические характеристики
Наименование |
Значение |
Количество измерительных модулей в составе комплекса, шт.: R500 AI.08.031 R500 AI.08.051 |
15 37 |
Количество измерительных преобразователей, подключаемых на вход одного модуля, шт: |
8 |
Количество измерительных преобразователей со стандартным токовым выходом на входе ПТК, шт |
225 |
Количество измерительных преобразователей температуры, на входе комплекса, шт |
111 |
Параметры электрического питания: - напряжение постоянного тока, В |
от 24 до 30 |
Условия эксплуатации:
|
от 0 до +40 от 30 до 80 от 80 до 108 |
Средний срок службы, лет |
15 |
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Комплекс автоматизированный измерительно-управляющий |
КИ-ЭБ № 2 - Сочинская ТЭС» |
1 шт. |
Руководство по эксплуатации. Часть 1 |
ИК.2923-АТХ1.РЭ 01 |
1 экз. |
Руководство по эксплуатации. Часть 2 |
ИК.2923-АТХ1.РЭ 02 |
1 экз. |
Методика поверки |
ИК.2923-АТХ1.МП |
1 экз. |
Формуляр |
ИК.2923-АТХ1.ФО |
1 экз. |
