Номер по Госреестру СИ: 92984-24
92984-24 Комплекс программно-технический САУ ГТУ-1 Маяковской ТЭС
(Обозначение отсутствует)
Назначение средства измерений:
Комплекс программно-технический САУ ГТУ-1 Маяковской ТЭС (далее - комплекс) предназначен для измерений и воспроизведений силы и напряжения постоянного тока, частоты, сигналов от термопреобразователей сопротивления и термоэлектрических преобразователей в виде температуры.

Внешний вид.
Комплекс программно-технический САУ ГТУ-1 Маяковской ТЭС
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) выполняет логические и вычислительные операции по сбору, обработке, хранению, управлению, передаче и представлению данных и включает: ПО модулей ввода/вывода и ПО модулей центрального процессора.
ПО модулей ввода/вывода недоступно для коррекции конечным пользователем. Уровень защиты ПО модулей ввода/вывода «высокий» в соответствии Р 50.2.077-2014.
Системное ПО включает в себя среду исполнения, которая обеспечивает взаимодействие прикладного ПО с ПО модулей ввода/вывода. Уровень защиты ПО среды исполнения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2. Метрологические характеристики контроллера нормированы с учетом ПО.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
RegulRTS |
|
Номер версии (идентификационный номер) ПО среды исполнения |
не ниже 3.5.6.1 |
|
Номер версии (идентификационный номер) ПО модулей ввода/вывода |
не ниже 1.0.3.4 |
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия комплекса основан на непрерывном измерении, преобразовании и обработке при помощи контроллера программируемого логического REGUL RX00 исполнении REGUL R500 (регистрационный номер в Федеральном обеспечению единства измерений 63776-16) входных
информационном фонде по сигналов, поступающих по измерительным каналам от первичных преобразователей в значения измеряемых физических величин, отображаемых и архивируемых на компьютере рабочей станции оператора, а также для формирования и выдачи аналоговых управляющих выходных сигналов.
Комплекс является проектно-компонуемой системой, состав которого базируется на шкафах, укомплектованных техническими средствами автоматизации. Комплекс предназначен для эксплуатации вне взрывоопасных зон (кроме оборудования нижнего уровня).
К данному типу средства измерений относится комплекс заводским номером 3552.23.001.
Состав комплекса указан в таблице 1.
Таблица 1 - Состав комплекса
|
Тип сигнала |
Модули ввода/вывода аналоговых сигналов и обработки данных |
|
Аналоговый вход (сигналы силы постоянного тока) |
Модуль аналогового ввода R500 AI 08 052 |
|
Аналоговый вход (сигналы напряжения постоянного тока) |
Модуль аналогового ввода R500 AI 08 052 |
|
Аналоговый вход (сигналы термопреобразователей сопротивления) |
Модуль аналогового ввода R500 AI 08 031 |
|
Аналоговый вход (сигналы термопар) |
Модуль аналогового ввода R500 AI 08 031 |
|
Аналоговый выход (сигналы силы постоянного тока) |
Модуль аналогового ввода R500 AO 08 031 |
|
Аналоговый вход (частотный сигнал) |
Модуль дискретного ввода R500 DA 03 011 |
Заводской номер комплекса, состоящий из арабских цифр, и знак утверждения типа наносятся на маркировочную табличку на корпусе шкафа управления комплекса методом лазерной гравировки. Общий вид комплекса представлен на рисунке 1. Место заводского номера и знака утверждения типа приведены на рисунке 2.
Защита от несанкционированного доступа обеспечивается закрыванием специализированные встроенные замки.
Конструкция комплекса и условия их эксплуатации не предусматривают знака поверки непосредственно на комплексы.
нанесения
шкафа на
нанесение

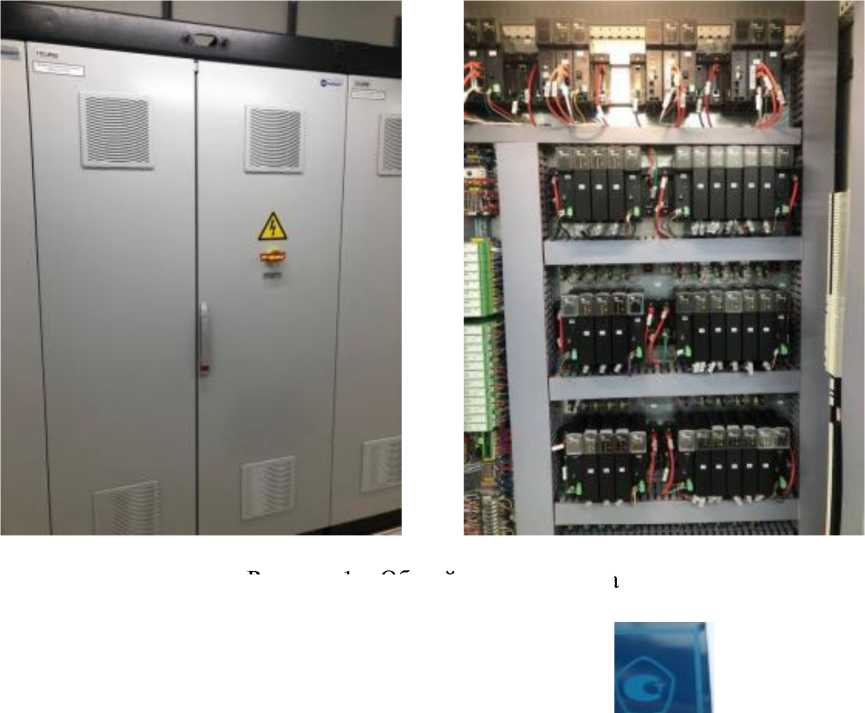

Рисунок 1 - Общий вид комплекса
ООО "ИНКОНТРОЛ еМосм
?■ 00’ 20?3 г
Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Пломбирование комплекса не предусмотрено.
Метрологические характеристики комплекса представлены в таблице 3.
Таблица 3 - Метрологические характеристики
|
Тип сигнала |
Диапазон измерений |
Тип модулей ввода/вывода аналоговых сигналов и обработки данных |
Пределы допускаемой погрешности |
|
Аналоговый вход (сигналы силы постоянного тока) |
от 4 до 20 мА |
R500 AI 08 052 |
у: ±0,1 % |
|
Аналоговый вход (сигналы напряжения постоянного тока) |
от -10 до +10 В |
R500 AI 08 052 |
у: ±0,1 % |
|
Аналоговый вход (сигналы термопреобразовате лей сопротивления) |
Сигналы (Ом) термопреобразовате лей сопротивления Pt100 (а=0,00385 °C- 1) от -200 до +850 °С1) |
R500 AI 08 031 |
Л: ±0,5 °C (четырехпроводная схема подключения); Л: ±0,7 °C (трехпроводная схема подключения) |
|
Аналоговый вход (сигналы термопар) |
K (от -200 до +1370 °С)2) |
R500 AI 08 031 |
Л: ±2,5 °C |
|
Аналоговый выход (сигналы силы постоянного тока) |
от 0 до 20 мА |
R500 AO 08 031 |
у: ±0,1 % |
|
от 4 до 20 мА | |||
|
Аналоговый вход (частотный сигнал) |
от 1 до 500000 Гц3) |
R500 DA 03 011 |
5: ±0,01 % |
Приняты следующие обозначения: у - приведенная к диапазону измерений погрешность; Л - абсолютная погрешность; 5 - относительная погрешность. | |||
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов, не более |
400 |
|
Параметры электрического питания:
|
220 (от 85 до 264) 24 (от 18 до 36) от 49 до 51 |
|
Условия эксплуатации:
|
от +15 до +25 80 от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
150000 |
|
Средний срок службы, лет, не менее |
15 |
