Сведения о средстве измерений: 80747-20 Комплекс автоматизированный измерительно-управляющий "КИ-ГТУ № 2 - Сочинская ТЭС"

Номер по Госреестру СИ: 80747-20
80747-20 Комплекс автоматизированный измерительно-управляющий "КИ-ГТУ № 2 - Сочинская ТЭС"
( )

Назначение средства измерений:
Комплекс автоматизированный измерительно-управляющий «КИ-ГТУ № 2 - Сочинская ТЭС» (далее - комплекс) предназначен для измерений сигналов силы постоянного тока, сопротивления и напряжения постоянного тока, поступающих от первичных измерительных преобразователей, преобразования этих сигналов в значения технологических параметров, контроля и хранения измеренных параметров оборудования в процессе работы ГТУ № 2.

сертификация программного обеспечения

Общие сведения

Дата публикации - 15.02.2021
Срок свидетельства -
Номер записи - 179817
ID в реестре СИ - 1385706
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 2190 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Комплекс автоматизированный измерительно-управляющий "КИ-ГТУ № 2 - Сочинская ТЭС" ( )

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80710-20

Комплекс автоматизированный измерительно-управляющий "КИ-ЭБ № 2 - Сочинская ТЭС",
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
6 лет
80747-20

Комплекс автоматизированный измерительно-управляющий "КИ-ГТУ № 2 - Сочинская ТЭС",
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
6 лет
88217-23
13.02.2028
Комплексы программно-технические ПЛК-ИНКОНТ, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
1 год
89828-23

Комплекс автоматизированный измерительно-управляющий КИ-Пермская ГРЭС-1, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
91799-24

Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
91800-24

Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Северо-Западная ТЭЦ, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
91877-24

Комплекс автоматизированный измерительно-управляющий КИ-ЭБ2-Гусиноозерская ГРЭС, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
92060-24

Комплекс автоматизированный измерительно-управляющий КИ-ЭБ2-Калининградская ТЭЦ-2, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
92485-24

Комплекс автоматизированный измерительно-управляющий КИ-ОСО-ТЭС Ударная, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
92489-24

Комплексы автоматизированные измерительно-управляющие КИ-ЭБ-ТЭС Ударная, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
92984-24

Комплекс программно-технический САУ ГТУ-1 Маяковской ТЭС, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
92984-24

Комплекс программно-технический САУ ГТУ-1 Маяковской ТЭС, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
93382-24

Комплекс автоматизированный измерительно-управляющий, КИ-ЭБ4-Ириклинская ГРЭС
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
1 год
93914-24

Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Калининградская ТЭЦ-2, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
93915-24

Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Харанорская ГРЭС, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
94656-25

Комплекс программно-технический САУ ГТУ-1 Уфимской ТЭЦ-2, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
3 года
94691-25

Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Нижневартовская ГРЭС, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
95558-25

Комплекс программно-технический АСУТП энергоблока ПГУ-420 ст.№ 2 Южноуральской ГРЭС, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Комплекс автоматизированный измерительно-управляющий "КИ-ГТУ № 2 - Сочинская ТЭС" ( )

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)
РСТ
  • Нет модификации
  • 2 2 0 0 0 0 0

    Стоимость поверки Комплекс автоматизированный измерительно-управляющий "КИ-ГТУ № 2 - Сочинская ТЭС" ( )

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Метрологически значимая часть программного обеспечения находится во встроенном базовом программном обеспечении (БПО) измерительных модулей ПТК, устанавливаемое в энергонезависимую память модулей в производственном цикле на заводе- изготовителе и в процессе эксплуатации изменению не подлежит. Возможности, средства и интерфейсы для изменения БПО отсутствуют.

    Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается контрольной суммой байтов метрологически значимой части проектов и системой электронного паролирования доступа к интерфейсу ПО, параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значения

    Идентификационное наименование ПО

    Epsilon LD

    Alpha. HMI

    Номер версии (идентификационный номер) ПО

    V1.6.14.0

    1.8.х+ааа19082.Ь47г59692

    Цифровой идентификатор ПО

    8DDB89E2EEF1B72063FEFHB3DD97E873

    Алгоритм вычисления цифрового идентификатора

    MD5

    i

    L

    Первичные измерительные преобразователи ГТУ-2

    Условные обозначения

    Regul R500

    Дублированный программируемый контроллер REGUL R500

    i/o модули

    Модули ввода аналоговых сигналов

    АРМ

    Автоматизированное рабочее место

    ------□

    Шина Indastrial Eternet

    Шина цифрового обмена RegulBus

    Шина резервирования контроллеров REGUL R500

    ◄----►

    Аналоговые линии связи

    АРМ оператора

    ГТУ 2

    АРМ оператора

    ГТУ 2

    Инженерная станция

    ГТУ 2

    ______:_____i__________i_____

    Терминальная шина Industrial Ethernet

    Резервированный [ сервер

    Консоль администратора

    Системнпя шина Industrial Ethernet

    Regul R500

    П

    П

    Г

    HI

    a a a a

    ®

    D

    D

    Regul R500

    П

    Г

    a a a a

    ®

    D

    D

    Ш

    i/o модули

    1

    П

    Г

    a a a a

    ®

    D

    D

    i/o модули

    У imN| !

    У ШЕ11

    V 1ШБ11

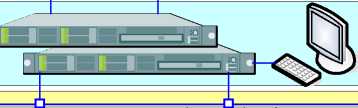

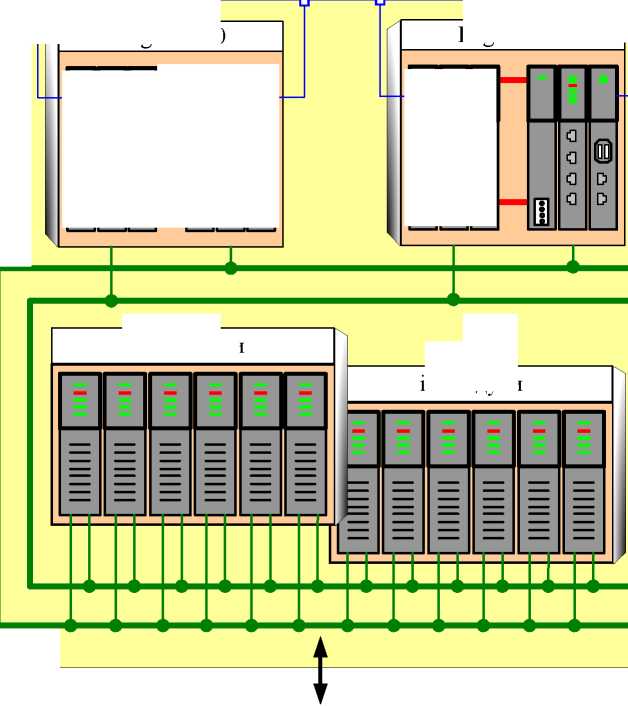

    Рисунок 1 - Структурная схема комплекса автоматизированного измерительно-управляющего «КИ-ГТУ № 2- Сочинская ТЭС»


    Знак утверждения типа


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к комплексу автоматизированному измерительно-управляющему «КИ-ГТУ № 2 - Сочинская ТЭС»

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

    Поверка

    Поверка

    осуществляется по документу ИК.2755-АТХ1.МП «ГСИ. Комплекс автоматизированный измерительно-управляющий «КИ-ГТУ № 2 - Сочинская ТЭС». Методика поверки»,

    утвержденному ФГУП «ВНИИМС» 02.11.2020 г.

    Основное средство поверки - калибратор многофункциональный МС2-И-К, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 22237-08.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

    Знак поверки в виде оттиска клейма и (или) наклейки наносится на свидетельство о поверке, в формуляр наносят клеймо о поверке.


    Изготовитель

    Общество с ограниченной ответственностью «ИНКОНТРОЛ» (ООО «ИНКОНТРОЛ»)
    ИНН 7725401700
    Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 23, стр. 2, офис 5-7
    Телефон: +7 (495) 481-33-10
    Web-сайт: inctrl.ru
    E-mail: office@inctrl.ru

    Заявитель

    Общество с ограниченной ответственностью «Инженерный центр автоматизации и метрологии» (ООО «ИЦАМ»)
    Адрес: 614065, г. Пермь, ул.1-я Ипподромная д.5, оф.1
    Телефон: +7 (342) 201-09-52
    Факс: +7 (342) 201-09-52

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д.46
    Телефон: +7 (495) 437-55-77
    Факс: +7 (495) 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее - АСУТП) ГТУ № 2 энергоблока № 2 филиала «Сочинская ТЭС» АО «Интер РАО - Электрогенерация» и обеспечивает измерение параметров, их визуализацию и хранение полученной измерительной информации, и реализацию алгоритмов управления оборудования ГТУ № 2, принимая измерительную информацию из систем, работающих в составе оборудования ГТУ № 2.

    Комплекс представляет собой совокупность технических и программных средств, в том числе:

    • 1 Оборудования и программного обеспечения нижнего уровня, состоящего из:

    • - программно-технических средств REGUL RX00 на базе модулей аналогового ввода R500 AI.08.031 и R500 AI.08.051 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63776-16), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, расхода, механических и электрических измерений, сигналов с датчиков температуры в выходной код и передача их в центральные процессоры комплекса по протоколу «EtherCAT» реализованного с использование стека стандартных промышленных протоколов обмена семейства «Industrial Ethernet»;

    • - линий связи, соединяющих измерительные модули с датчиками;

    • 2 Оборудования и программного обеспечения среднего, контроллерного уровня, состоящего из:

    • - дублированного центрального процессора программно-технических средств REGUL R500 типа R500 CU.00.051, получающего измерительную информацию от модулей аналогового ввода и обеспечивающего управление оборудованием ГТУ № 2 согласно заданным алгоритмам управления;

    • 3 Оборудования и программного обеспечения верхнего уровня, состоящего из:

    • - резервированного сервера, реализованного на серверной аппаратной платформе, на базе программного обеспечения Альфа-платформа, развернутого в операционной системе Linux и предназначенного для контроля и управления оборудованием энергоблока № 2, а также обработки и хранения полученной измерительной и расчетной информации;

    - двух операторских рабочих (АРМ оператора), использующих кроссплатформенное программное обеспечение Альфа-платформа способное функционировать в операционных системах Linux и Windows и реализованных на базе персональных компьютеров, которые получают информацию от резервированного сервера по отказоустойчивой промышленной локальной сети ПТК АСУТП энергоблока № 2 Industrial Ethernet и обеспечивают контроль, управление и визуализацию результатов измерений и функционирования оборудования энергоблока № 2;

    - инженерной станции с предустановленным специальным программным обеспечением, необходимым для выполнения конфигурирование оборудования и программного обеспечения нижнего, среднего и верхнего уровней комплекса, включающего в себя:

    - специализированное инженерное программного обеспечения «Epsilon LD», версия V1.6.14.0, предназначенного для конфигурирования программно-аппаратных средств REGUL нижнего и среднего уровней комплекса;

    - специализированного программного обеспечения - «Alpha. HMI», версия «1.8.x+add19082.b47r59692», предназначенного для конфигурирования программно -аппаратных средств Альфа-платформа верхнего уровня комплекса.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Комплекс автоматизированный измерительно-управляющий

    «КИ-ГТУ № 2 - Сочинская ТЭС»

    1 шт.

    Руководство по эксплуатации. Часть 1

    ИК.2755-АТХ1.РЭ 01

    1 экз.

    Руководство по эксплуатации. Часть 2

    ИК.2755-АТХ1.РЭ 02

    1 экз.

    Методика поверки

    ИК.2755-АТХ1.МП

    1 экз.

    Формуляр

    ИК.2755-АТХ1.ФО

    1 экз.

    Знак утверждения типа

    наносится печатным способом на титульные листы эксплуатационной документации.


    Таблица 2 - Метрологические характеристики

    Наименование

    Значение

    Диапазон преобразования входных сигналов силы постоянного тока в значения технологических параметров, мА

    от 4 до 20

    Пределы допускаемой приведенной погрешности преобразования входных сигналов силы постоянного тока в значения технологических параметров (приведенной к диапазону преобразования), без учета погрешности первичных измерительных преобразователей, %

    ±0,25

    Диапазон   преобразования   входных   сигналов   сопротивления,

    поступающих от термопреобразователей сопротивления типа ТСП НСХ Pt100, в значения температуры, Ом

    от 96,09 до 175,86 (от -10 до +200 °С)

    Пределы допускаемой абсолютной погрешности преобразования сигналов сопротивления, поступающих от термопреобразователей сопротивления типа ТСП НСХ Pt100, в значения температуры, без учета погрешности первичных измерительных преобразователей, °С

    ±0,7

    Диапазон преобразования входных сигналов напряжения постоянного тока, поступающих от термопар, в значения температуры, мВ

    • - для термопреобразователей термоэлектрических типа ТНН НСХ N

    • - для термопреобразователей термоэлектрических типа ТXA НСХ K

    от 0 до 28,455 (от 0 до +800 °С) от 0,000 до 20,644 (от 0 до +500 °С)

    Пределы допускаемой абсолютной погрешности преобразования сигналов термоЭДС, поступающих от термопреобразователей термоэлектрических, в значения температуры, без учета погрешности первичных измерительных преобразователей, °С

    ±2,5

    Примечание - Пределы допускаемой погрешности преобразования сигналов термоЭДС, поступающих от термоэлектрических преобразователей, даны с учетом погрешности компенсации температуры холодного спая.

    Таблица 3 - Основные технические характеристики

    Наименование

    Значение

    Количество измерительных модулей в составе комплекса, шт.:

    R500 AI.08.031

    R500 AI.08.051

    18

    15

    Количество измерительных преобразователей, подключаемых на вход одного модуля, шт:

    8

    Количество измерительных преобразователей со стандартным токовым выходом на входе ПТК, шт

    82

    Количество измерительных преобразователей температуры, на входе комплекса, шт

    59

    Параметры электрического питания:

    - напряжение постоянного тока, В

    от 24 до 30

    Условия эксплуатации:

    • - температура окружающей среды, °С:

    • - относительная влажность при температуре плюс 25 °С, %

    • - атмосферное давление, кПа

    от 0 до +40

    от 30 до 80

    от 80 до 108

    Средний срок службы, лет

    15

    Лист № 5 Всего листов 6 Комплектность средства измерений

    Таблица 4 - Комплектность средства измерений

    Наименование

    Обозначение

    Количество

    Комплекс автоматизированный измерительно-управляющий

    «КИ-ГТУ № 2 - Сочинская ТЭС»

    1 шт.

    Руководство по эксплуатации. Часть 1

    ИК.2755-АТХ1.РЭ 01

    1 экз.

    Руководство по эксплуатации. Часть 2

    ИК.2755-АТХ1.РЭ 02

    1 экз.

    Методика поверки

    ИК.2755-АТХ1.МП

    1 экз.

    Формуляр

    ИК.2755-АТХ1.ФО

    1 экз.
