Номер по Госреестру СИ: 94656-25
94656-25 Комплекс программно-технический САУ ГТУ-1 Уфимской ТЭЦ-2
(Обозначение отсутствует)
Назначение средства измерений:
Комплекс программно-технический САУ ГТУ-1 Уфимской ТЭЦ-2 (далее - комплекс) предназначен для измерений и воспроизведений силы и напряжения постоянного тока, частоты, сигналов от термопреобразователей сопротивления и термоэлектрических преобразователей в виде температуры.

Внешний вид.
Комплекс программно-технический САУ ГТУ-1 Уфимской ТЭЦ-2
Рисунок № 1

Внешний вид.
Комплекс программно-технический САУ ГТУ-1 Уфимской ТЭЦ-2
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) выполняет логические и вычислительные операции по сбору, обработке, хранению, управлению, передаче и представлению данных и включает: ПО модулей ввода/вывода и ПО модулей центрального процессора.
ПО модулей ввода/вывода недоступно для коррекции конечным пользователем. Уровень защиты ПО модулей ввода/вывода «высокий» в соответствии Р 50.2.077-2014.
Системное ПО включает в себя среду исполнения, которая обеспечивает взаимодействие прикладного ПО с ПО модулей ввода/вывода. Уровень защиты ПО среды исполнения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2. Метрологические характеристики комплекса нормированы с учетом ПО.
Таблица 2 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
RegulRTS |
|
Номер версии (идентификационный номер) ПО среды исполнения |
не ниже 3.5.6.1 |
|
Номер версии (идентификационный номер) ПО модулей ввода/вывода |
не ниже 1.0.3.4 |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на корпусе шкафа управления комплекса методом лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Включение в работу» руководства по эксплуатации ИК.3566-АТХ5.РЭ
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ПравообладательОбщество с ограниченной ответственностью «Башкирская Генерирующая Компания» (ООО «БГК»)
ИНН 0277077282
Юридический адрес: 450059, Республика Башкортостан, г. Уфа, ул. Рихарда Зорге, д. 3
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Принцип действия комплекса основан на непрерывном измерении, преобразовании и обработке при помощи контроллера программируемого логического REGUL RX00 исполнения REGUL R500 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 63776-16) входных сигналов, поступающих по измерительным каналам от первичных преобразователей измеряемых физических величин, отображаемых и архивируемых на компьютере рабочей станции оператора, а также для формирования и выдачи аналоговых управляющих выходных сигналов.
в значения
Комплекс является проектно-компонуемой системой, состав которого базируется на шкафах, укомплектованных техническими средствами автоматизации. Комплекс предназначен для эксплуатации вне взрывоопасных зон (кроме оборудования нижнего уровня).
К данному типу средства измерений относится комплекс c заводским номером 3566.23.001.
Состав комплекса указан в таблице 1.
Таблица 1 - Состав комплекса
|
Тип сигнала |
Измерительный преобразователь (искробезопасный барьер) |
Модули ввода/вывода аналоговых сигналов и обработки данных |
|
Аналоговый вход (сигналы силы постоянного тока) |
- |
Модули аналогового ввода R500 AI 08 042 контроллеров программируемых логических REGUL RX00 исполнения REGUL R500 (регистрационный номер 63776-16) (далее - R500 AI 08 042) |
|
- |
Модуль аналогового ввода R500 AI 08 052 контроллера программируемого логического REGUL RX00 |
|
Тип сигнала |
Измерительный преобразователь (искробезопасный барьер) |
Модули ввода/вывода аналоговых сигналов и обработки данных |
|
исполнения REGUL R500 (регистрационный номер 63776-16) (далее - R500 AI 08 052) | ||
|
Аналоговый вход (сигналы термопреобразователей сопротивления) |
- |
Модули аналогового ввода R500 AI 08 031 контроллеров программируемых логических REGUL RX00 исполнения REGUL R500 (регистрационный номер 63776-16) (далее - R500 AI 08 031) |
|
Барьеры искробезопасности серий КА50ХХЕх, КА51ХХЕх модификации KA5004Ex (регистрационный номер 74888-19) (далее - KA5004Ex) |
R500 AI 08 52 | |
|
Аналоговый вход (сигналы термопар) |
- |
R500 AI 08 031 |
|
Преобразователи измерительные модели D1000 модификации D1072D (регистрационный номер 64283-16) (далее - D1072D) |
R500 AI 08 042 | |
|
Аналоговый выход (сигналы силы постоянного тока) |
- |
Модуль аналогового вывода R500 AO 08 031 контроллера программируемого логического REGUL RX00 исполнения REGUL R500 (регистрационный номер 63776-16) (далее - R500 AO 08 031) |
|
Аналоговый выход (сигналы напряжения постоянного тока) |
- |
R500 AO 08 031 |
|
Аналоговый вход (частотный сигнал) |
- |
Модуль дискретного ввода R500 DA 03 011 |
Заводской номер комплекса, состоящий из арабских цифр, и знак утверждения типа нанесены методом лазерной гравировки на маркировочную табличку, расположенную на корпусе шкафа управления комплекса. Общий вид комплекса представлен на рисунке 1. Место нанесения заводского номера и знака утверждения типа приведено на рисунке 2.
Защита от несанкционированного доступа обеспечивается закрыванием шкафа на специализированные встроенные замки.
Конструкция комплекса и условия его эксплуатации не предусматривают нанесение знака поверки непосредственно на комплекс.

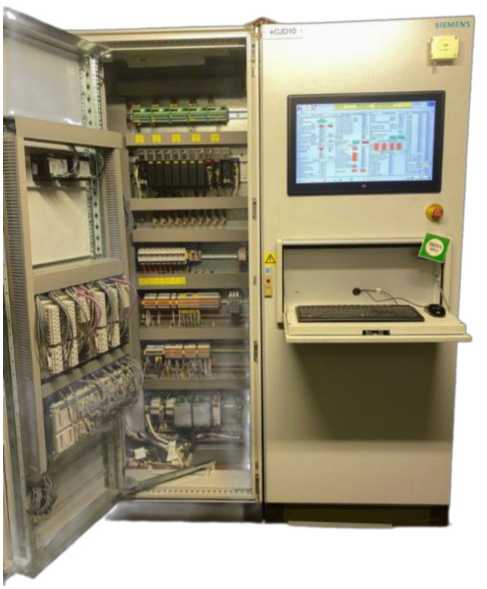

Рисунок 1 - Общий вид комплекса

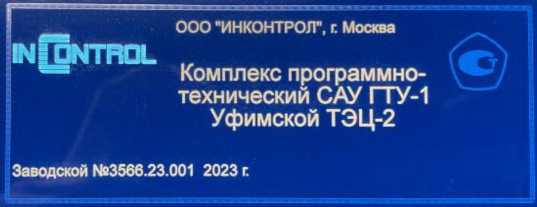

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа Пломбирование комплекса не предусмотрено.
Метрологические характеристики комплекса представлены в таблице 3.
Таблица 3 -
|
Тип сигнала |
Диапазон измерений |
Измерительный преобразователь (искробезопасный барьер) |
Тип модулей ввода/вывода аналоговых сигналов и обработки данных |
Пределы допускаемой погрешности |
|
Аналоговый вход |
от 4 до 20 мА |
- |
R500 AI 08 042 |
у: ±0,1 % |
|
(сигналы силы постоянного тока) |
- |
R500 AI 08 052 |
у: ±0,1 % | |
|
от 100,00 до 138,51 Ом (от 0 °С до +100 °С) 1); от 100,00 до 157,33 Ом (от 0 °С до +150 °С) 1); от 80,31 до 146,07 Ом (от -50 °С до +120 °С) 1) |
- |
R500 AI 08 031 |
Л: ±0,5 °C (четырехпроводная схема подключения); Л: ±0,7 °C (трехпроводная схема подключения) | |
|
Аналоговый вход (сигналы термопреобразователей сопротивления) |
от 80,31 до 123,24 Ом (от -50 °С до +60 °С) 1); от 88,22 до 157,33 Ом (от -30 °С до +150 °С) 1); от 84,27 до 130,90 Ом (от -40 °С до +80 °С) 1) от 80,31 до 175,86 Ом (от -50 °С до +200 °С) 1) от 100,00 до 138,51 Ом (от 0 °С до +100 °С) 1) от 100,00 до 175,86 Ом (от 0 °С до +200 °С) 1) от 80,31 до 138,51 Ом (от -50 °С до +100 °С) 1) |
KA5004Ex |
R500 AI 08 052 |
у: ±0,2 % |
|
Тип сигнала |
Диапазон измерений |
Измерительный преобразователь (искробезопасный барьер) |
Тип модулей ввода/вывода аналоговых сигналов и обработки данных |
Пределы допускаемой погрешности |
|
Аналоговый вход (сигналы термопар) |
от 0,000 до 12,974 мВ (от 0 °С до 400 °С) 2); от 0,000 до 14,846 мВ (от 0 °С до 450 °С) 2); от 0,000 до 16,748 мВ (от 0 °С до 500 °С) 2); от 0,000 до 36,256 мВ (от 0 °С до 1000 °С) 2) |
- |
R500 AI 08 031 |
Л: ±2,5 °C |
|
от -1,023 до 24,527 мВ (от -40 °С до +700 °С) 1) |
D1072D |
R500 AI 08 042 |
у: ±0,225 % | |
|
Аналоговый выход (сигналы силы постоянного тока) |
от 4 до 20 мА |
- |
R500 AO 08 031 |
у: ±0,1 % |
|
Аналоговый выход (сигналы напряжения постоянного тока) |
от -10 до +10 В |
- |
R500 AO 08 031 |
у: ±0,1 % |
|
Аналоговый вход (частотный сигнал) |
от 1 до 10000 Гц |
- |
R500 DA 03 011 |
5: ±0,01 % |
-
1) В скобках указан диапазон измерений температуры согласно ГОСТ 6651-2009 для термопреобразователей сопротивления с номинальной статической характеристикой Pt 100 (а = 0,00385 °С-1), соответствующий указанному диапазону сопротивления.
-
2) В скобках указан диапазон измерений температуры согласно ГОСТ Р 8.585-2001 для термопар с номинальной статической характеристикой THH (N), соответствующий указанному диапазону термоэлектродвижущей силы.
Приняты следующие обозначения:
у - приведенная к диапазону измерений погрешность; Л - абсолютная погрешность;
5 - относительная погрешность.
Таблица 4 - Технические
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов, не более |
175 |
|
Параметры электрического питания:
|
220 (от 85 до 264) 24 (от 18 до 36) от 49 до 51 |
|
Условия эксплуатации:
|
от +15 до +25 80 от 84,0 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
150000 |
|
Средний срок службы, лет, не менее |
15 |
