Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее - АСУ ТП) тепломеханического оборудования (далее - ТМО) энергоблока станционного №1 Пермской ГРЭС и включает в себя измерительно-управляющую часть системы автоматизированного управления оборудованием энергоблока.

Комплекс обеспечивает измерение рабочих параметров оборудования в процессе его эксплуатации, визуализацию измеренных параметров и реализацию алгоритмов управления оборудованием, на основе измерительной информации от первичных измерительных преобразователей, работающих в составе оборудования ТМО энергоблока ст.№1 Пермской ГРЭС, в том числе:

• - оборудования котла;

• - оборудования паровой турбины (далее - ПТ);

• - общеблочного и вспомогательного оборудования энергоблока.

Комплекс представляет собой совокупность технических средств, в том числе:

• 1. оборудования нижнего уровня, обеспечивающего основные функции системы по сбору информации и выдаче управляющих воздействий на исполнительные механизмы и состоящее из приборных стоек (шкафов автоматизации) ТПТС-НТ, с установленными программно-техническими средствами ТПТС-НТ:

• - измерительных модулей ТПТС55.1661, ТПТС55.1662, станциями ввода-вывода (СВВ) с интерфейсными модулями (ИМ) и модулями связи с процессом (МСП), (регистрационный № 56645-14). Измерительные модули осуществляют циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, расхода, уровня, механических и электрических измерений, газового и жидкостного анализа и сигналов с датчиков температуры в выходной код и передача их в процессоры автоматизации (ПА) комплекса по стандартам промышленных протоколов обмена семейства "Industrial Ethernet";

• - линий связи соединяющих измерительные модули ТПТС-НТ с датчиками;

• 2. Оборудование верхнего уровня представления информации, оперативного контроля и управления, анализа текущей и ретроспективной информации реализован на базе ПО Alpha Platform в составе:

- Трех резервированных Альфа-серверов котла, паровой турбины(ПТ) и электротехнического оборудования (ЭТО), реализованного на серверной аппаратной платформе, на базе программного обеспечения Альфа-платформа, развернутого в операционной системе Linux и предназначенного для контроля и управления оборудованием энергоблока №1, а также обработки и хранения полученной измерительной и расчетной информации;

- Сервера, он же инженерная станция GET-R1, с предустановленным специализированным инженерным ПО GET-R1, необходимым для загрузки кодов прикладной программы в программируемые измерительные модули и настроечных параметров функций МСП, наладки и проверки, а также документирования конфигурации системы

- Автоматизированных рабочих мест (АРМ) оперативного и обслуживающего персонала, реализованных на базе персональных компьютеров, которые получают информацию от резервированных серверов по отказоустойчивой промышленной локальной сети Industrial Ethernet АСУТП энергоблока №1 и обеспечивают контроль, управление и визуализацию результатов измерений и функционирования оборудования энергоблока №1.

Комплекс обеспечивает измерение сигналов силы постоянного электрического тока, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах рабочих станций, архивирование и вывод на печать следующих параметров при ведении технологического процесса энергоблока:

• -  расхода газов, воздуха, пара, воды, конденсата м³/ч, м³/с, кг/с;

• -  давлений газов, воздуха, пара, воды, конденсата, масла, Па, кПа, МПа;

• -  температуры воздуха, газов, воды, конденсата, пара, масла, металла, °С;

• - уровня жидкости, масла, м, мм;

• - силы, напряжения и мощности электрического тока, А; кА, В, кВ, МВт, Мвар;

• - скорости вращения, величины вибрации и осевого сдвига ротора, искривления ротора, расширения металла, об/м, мм, мм/с;

• - концентрации CH4, О2, СО, NOx в отходящих газах, %, ppm;

• - содержания pH и электропроводности в жидких средах котла энергоблока, рН, мСм/см;

• - концентраций H2SO4, Na, NaOH, NaCl, Fe, в жидких средах котла, %, мкг/л, г/л;

• - удельное сопротивление дистиллята, МОм^см.

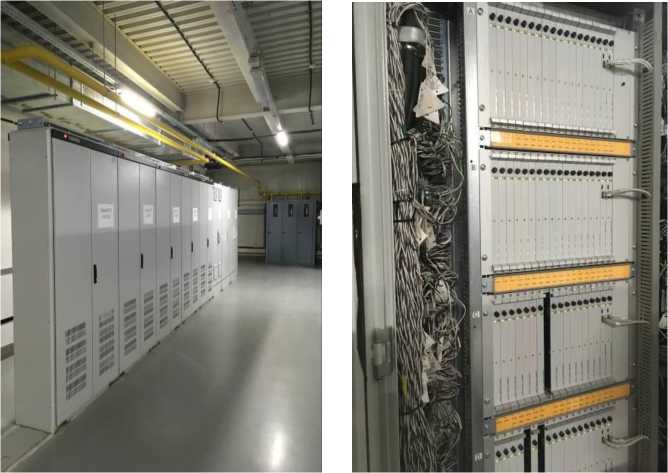

Все электронное оборудование комплекса размещается в специализированных шкафах автоматизации - приборных стойках. Внешний вид шкафов приведен на рисунке 1, внешний вид маркировочной таблички приведен на рисунке 2.

Рисунок 1 - Внешний вид приборных стоек

"Пермская ГРЭС"-_«филиал АО "Интер РАО-Электрогенерация".

Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на табличку, прикрепленную лицевой панели шкафа инженерной станции измерительного комплекса и в формуляре комплекса.

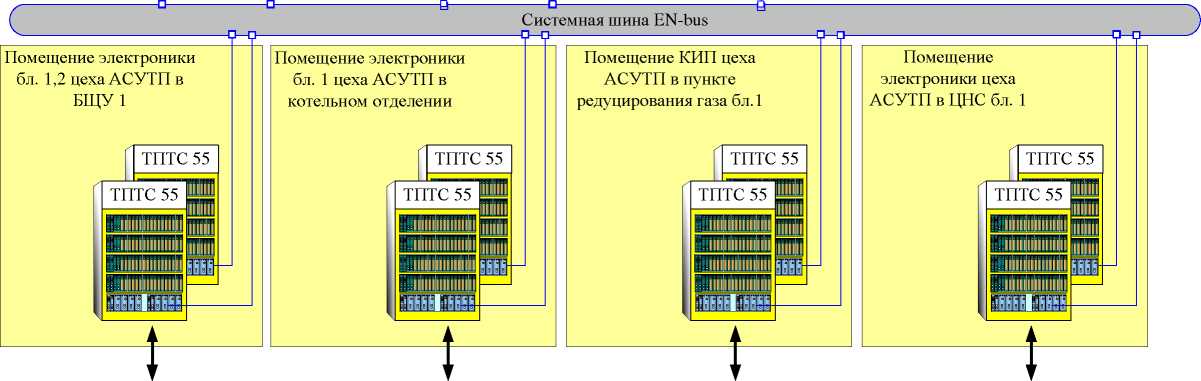

Структурная схема комплекса измерительного КИ-Пермская ГРЭС-1 приведена на рисунке 3.

Get-R1 сервер

Инженерная станция Alpha platform

АРМы

операторов бл.1

АРМы дежурных

^{Диагностическая} специалистов бл.1 станция

Консоль администратора

с

Резервированный Alpha Server оборудование турбины

Резервированный

Alpha Server оборудование ЭТО

Резервированный Alpha Server оборудование котла

Системная шина Industrial Ethernet

Первичные измерительные преобразователи Энергоблока №1

Рисунок 2- Структурная схема комплекса автоматизированного измерительно-управляющего КИ -Пермская ГРЭС-1 Пломбирование не предусмотрено.

Таблица 4 - Комплект средства измерений

наносится типографским способом на титульные листы эксплуатационной документации.

Таблица 2-Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Таблица 4 - Комплект средства измерений
