Номер по Госреестру СИ: 95552-25
95552-25 Анеморумбометры ультразвуковые
(Пеленг СФ-17)
Назначение средства измерений:
Анеморумбометры ультразвуковые Пеленг СФ-17 (далее - анеморумбом етры) предназначены для измерений скорости и направления воздушного потока окружающего воздуха.

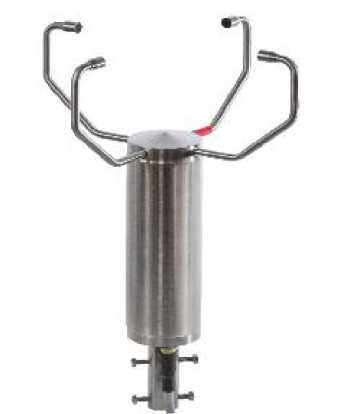

Внешний вид.
Анеморумбометры ультразвуковые
Рисунок № 1
Внешний вид.
Анеморумбометры ультразвуковые
Рисунок № 2
Общие сведения
Дата публикации - 28.05.2025
Срок свидетельства - 26.05.2030
Номер записи - 197329
ID в реестре СИ - 1425798
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Открытое акционерное общество "Пеленг" (ОАО "Пеленг")
Страна - БЕЛАРУСЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1013 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анеморумбометры ультразвуковые (Пеленг СФ-17)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Пеленг" (ОАО "Пеленг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80612-20 30.05.2022 |
Системы автоматизированные автоматические метеорологические измерительно-информационные , С-01 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
25194-20 30.05.2024 |
Приборы для измерения метеорологической дальности видимости, Пеленг СФ-01 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
82669-21 13.08.2026 |
Актинометры ПЕЛЕНГ, СФ-12-21 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
2 года |
|
82652-21 13.08.2026 |
Балансомеры, ПЕЛЕНГ СФ-08-21 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
2 года |
|
88852-23 18.08.2027 |
Комплексы поверочные, КП-01 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
89757-23 18.07.2027 |
Датчики осадков, "Пеленг СФ-11" Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
90045-23 31.03.2028 |
Системы метеорологические измерительно-информационные, С-01 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
91926-24 22.04.2029 |
Анеморумбометры, Пеленг СФ-03 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
92523-24 01.07.2029 |
Нефелометры, ПЕЛЕНГ СЛ-03 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
93599-24 29.10.2029 |
Датчики осадков, ДО-22 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
95552-25 26.05.2030 |
Анеморумбометры ультразвуковые, Пеленг СФ-17 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Анеморумбометры ультразвуковые (Пеленг СФ-17)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анеморумбометры ультразвуковые (Пеленг СФ-17)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение состоит из встроенного программного обеспечения (далее -ВПО), устанавливаемого в энергонезависимую память анеморумбометров при изготовлении, и прикладного программного обеспечения (далее - ППО).
ВПО является метрологически значимым. Конструкция анеморумбометров исключает возможность несанкционированного влияния на ВПО и измерительную информацию. ППО не является метрологически значимым и предназначено для просмотра результатов измерений.
Уровень защиты ВПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ВПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ВПО |
SF-17 |
|
Номер версии (идентификационный номер) ВПО |
1.ХХ* |
|
Примечание - *обозначение «X» не относятся к метрологически значимой части ВПО | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» Руководства по эксплуатации 6284.00.00.000РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла» (ред. от 29 апреля 2019 г.) ;
ТУ BY 100230519.200-2024 Анеморумбометр ультразвуковой Пеленг СФ-17. Технические условия.
ПравообладательОткрытое акционерное общество «ПЕЛЕНГ» (ОАО «ПЕЛЕНГ»)
Юридический адрес: 220114, Республика Беларусь, г. Минск, ул. Макаенка, д. 25 Телефон: +375- 17-389-11-37
E-mail: info@peleng.by
Изготовитель
Открытое акционерное общество «ПЕЛЕНГ» (ОАО «ПЕЛЕНГ»)Адрес: 220114, Республика Беларусь, г. Минск, ул. Макаенка, д. 25 Телефон: +375- 17-389-11-37
E-mail: info@peleng.by
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г.Москва, вн. тер. г. муниципальный округ Проспект
Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адреса мест осуществления деятельности:
142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2.;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., Лежневский р-н, СПК им. Мичурина
Правообладатель
Открытое акционерное общество «ПЕЛЕНГ» (ОАО «ПЕЛЕНГ»)Юридический адрес: 220114, Республика Беларусь, г. Минск, ул. Макаенка, д. 25 Телефон: +375- 17-389-11-37
E-mail: info@peleng.by
Конструктивно анеморумбометры состоят из четырех вынесенных стоек с преобразователями, расположенными во взаимно перпендикулярных плоскостях; цилиндрического корпуса, защищающего плату управления; разъема для подключения кабеля; держателя для установки на метеомачте.
Принцип действия анеморумбометров основан на измерении времени прохождения ультразвукового сигнала между парами равноудалённых преобразователей. В случае отсутствия ветра, время прохождения ультразвукового сигнала между преобразователями, состоящими в паре, в обоих направлениях будет одинаковым. При наличии ветра, попутного распространению ультразвукового сигнала, время прохождения уменьшается. При наличии ветра, встречного распространению ультразвуковому сигналу, время прохождения увеличивается.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоящий из девяти арабских цифр, наносится на пластину, закрепленную на держателе анеморумбометров.
Общий вид анеморумбометров с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид анеморумбометров с указанием места нанесения заводского номера
Место нанесения заводского номера
Пломбирование анеморумбометров не предусмотрено.
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Анеморумбометр ультразвуковой |
Пеленг СФ-17 |
1 шт. |
|
Комплект монтажный: хомут Т80R-HS устройство защиты DTR2/6/1500 ключ рожковый односторонний 13 мм |
4 шт. 2 шт. 1 шт. | |
|
Комплект тары |
1 шт. | |
|
Анеморумбометр ультразвуковой Пеленг СФ-17. Руководство по эксплуатации |
6284.00.00.000РЭ |
1 экз. |
|
Анеморумбометр ультразвуковой Пеленг СФ-17. Формуляр |
6284.00.00.000ФО |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости воздушного потока, м/ с |
от 0,3 до 55,0 |
|
Пределы допускаемой погрешности измерений скорости воздушного потока:
|
±0,3 ±3 |
|
Диапазон измерений направления ветра |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления ветра |
±3° |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение питания от источника постоянного тока, В |
24,0±2,4 |
|
Потребляемая мощность, Вт, не более |
35 |
|
Выходной интерфейс |
RS-485 |
|
Устойчивость к воздействию звукового давления, дБ |
до 130 |
|
Габаритные размеры, мм, не более | |
|
длина |
285 |
|
ширина |
285 |
|
высота |
430 |
|
Масса, кг, не более |
2,7 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -60 до +65 |
|
- относительная влажность окружающего воздуха, % |
до 100 |
|
- атмосферное давление, кПа |
от 60 до 110 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP66 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
