Номер по Госреестру СИ: 93599-24
93599-24 Датчики осадков
(ДО-22)
Назначение средства измерений:
Датчики осадков ДО-22 (далее - датчики) предназначены для измерений количества атмосферных осадков.
Внешний вид.
Датчики осадков
Рисунок № 1
Внешний вид.
Датчики осадков
Рисунок № 2
Общие сведения
Дата публикации - 31.10.2024
Срок свидетельства - 29.10.2029
Номер записи - 195421
ID в реестре СИ - 1420815
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Открытое акционерное общество "Пеленг" (ОАО "Пеленг")
Страна - БЕЛАРУСЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!!
Отчет очень тяжелый. Например, при выборе анализа собствнников от 100 поверок, построение может занять 3-4 часа.
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки для поиска потенциальных клиентов.
На первом этапе необходимо ограничить область поиска. Например, оставить только сосбтвенников СИ от 10 000 поверок, это значительно сократит время выполнения отчета.
В результате обработки данных будет сформирован файл csv в кодировке windows-1251, содержащий следующие сведения:
- Наименование собственника СИ
- Указание региона, где предположительно находится собственник СИ (в % указывается доля поверок по региону)
- Количество уникальных СИ у данного собственника
- Всего поверок
- Поверки по годам (2021 - н.в.) и среднее количество поверок в год
- Количество крупных поверителей (от 50 поверок), которые работают с данным собственником СИ
Инофрмация о каждом крупном поверителе в виде:
ФБУ САМАРСКИЙ ЦСМ (РСТ), ОКВЭД 71.12.6, всего поверок 802242 в том числе у данного собственника 97 (96.040%), контрагентов 6625
ООО ТЦ МИР (неРСТ), ОКВЭД 26.51, всего поверок 30671 в том числе у данного собственника 3 (2.970%), контрагентов 540
АО МЕДТЕХНИКА (неРСТ), ОКВЭД , всего поверок 52369 в том числе у данного собственника 1 (0.990%), контрагентов 421
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2565 от 2024.10.29 ПРИКАЗ_Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Датчики осадков (ДО-22)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Пеленг" (ОАО "Пеленг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80612-20 30.05.2022 |
Системы автоматизированные автоматические метеорологические измерительно-информационные , С-01 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
25194-20 30.05.2024 |
Приборы для измерения метеорологической дальности видимости, Пеленг СФ-01 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
82669-21 13.08.2026 |
Актинометры ПЕЛЕНГ, СФ-12-21 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
2 года |
|
82652-21 13.08.2026 |
Балансомеры, ПЕЛЕНГ СФ-08-21 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
2 года |
|
88852-23 18.08.2027 |
Комплексы поверочные, КП-01 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
89757-23 18.07.2027 |
Датчики осадков, "Пеленг СФ-11" Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
90045-23 31.03.2028 |
Системы метеорологические измерительно-информационные, С-01 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
91926-24 22.04.2029 |
Анеморумбометры, Пеленг СФ-03 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
92523-24 01.07.2029 |
Нефелометры, ПЕЛЕНГ СЛ-03 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
93599-24 29.10.2029 |
Датчики осадков, ДО-22 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
95552-25 26.05.2030 |
Анеморумбометры ультразвуковые, Пеленг СФ-17 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Датчики осадков (ДО-22)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики осадков (ДО-22)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Датчики имеют встроенное программное обеспечение (далее - ПО), которое предназначено для обеспечения управления, проведения измерений и формирования сообщений в коде ASCII. Встроенное ПО является метрологически значимым.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
DO-22 |
|
Номер версии (идентификационный номер) ПО |
1.ХХ* |
|
*Обозначение «X» не относится к метрологически значимой части ПО | |
Уровень защиты программного обеспечения «средний» в соответствии с рекомендацией Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится фотохимическим методом на бирку корпуса блока измерения осадков и типографским методом на титульный лист документа 6328.00.00.000 РЭ «Датчики осадков ДО-22. Руководство по эксплуатации».
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации «Датчик осадков ДО-22», раздел 2.4 «Методики (методы) измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ BY 100230519.214 - 2024 «Датчик осадков ДО-22. Технические условия».
ПравообладательОткрытое акционерное общество «Пеленг» (ОАО «Пеленг»)
Юридический адрес: 220114, Республика Беларусь, г. Минск, ул. Макаенка, д. 25 Телефон: + (375) 17-389-11-00
Факс: + (375) 17-389-11-24
Web-сайт: www.peleng.by
E-mail: info@peleng.by
Изготовитель
Открытое акционерное общество «Пеленг» (ОАО «Пеленг»)Адрес: 220114, Республика Беларусь, г. Минск, ул. Макаенка, д. 25
Телефон: + (375) 17-389-11-00
Факс: + (375) 17-389-11-24
Web-сайт: www.peleng.by
E-mail: info@peleng.by
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени«Всероссийский
Д.И.Менделеева»
(ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01 Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Открытое акционерное общество «Пеленг» (ОАО «Пеленг»)Юридический адрес: 220114, Республика Беларусь, г. Минск, ул. Макаенка, д. 25 Телефон: + (375) 17-389-11-00
Факс: + (375) 17-389-11-24
Web-сайт: www.peleng.by
E-mail: info@peleng.by
Принцип действия датчика состоит в преобразовании электрических сигналов, возникающих в процессе воздействия массы осадков на тензодатчик, в информацию о количестве осадков.
Конструктивно датчики состоят из блока измерения осадков и вспомогательных конструктивных элементов (стойка, ветрозащита, лестница). Блок измерения осадков состоит из основания, на котором крепятся тензодатчик, держатель емкости, опора и блок управления. Основание закрыто кожухом, который закреплен прижимными винтами. Кожух оснащен обогревом приемного отверстия.
Датчики работают круглосуточно, сообщения о метеорологических параметрах передаются непрерывно или по запросу. Для передачи данных в линию связи датчики имеют двухпроводной последовательный интерфейс RS-485 и/или по протоколу V.23.
Нанесение знака поверки непосредственно на средство измерений не предусмотрено. Заводской номер, состоящий из девяти арабских цифр, наносится фотохимическим методом на корпус блока управления в виде бирки. Пломбирование датчиков не предусмотрено.
Общий вид с указанием места нанесения заводского номера и знака утверждения типа представлен на рисунках 1 и 2.
ветрозащита
лестница
стойка
Рисунок 1 - Общий вид датчиков осадков ДО-22
блок измерения осадков
Место нанесения заводского номера и знака утверждения типа

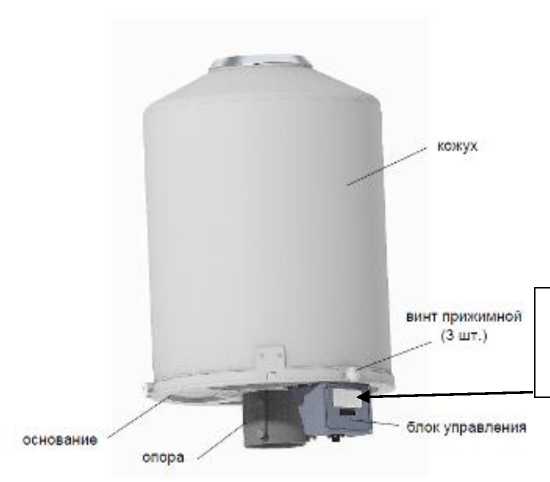

Рисунок 2 - Блок измерения осадков с указанием места нанесения знака утверждения типа, заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование |
Значение |
|
Диапазон измерений количества осадков, мм |
от 0,2 до 1500,0 |
|
Пределы допускаемой погрешности измерений количества осадков: -абсолютной, в диапазоне от 0,2 до 1,0 мм включ., мм -относительной, в диапазоне св. 1,0 до 1500,0 мм, % |
±0,2 ±5,0 |
|
Разрешение, мм |
0,1 |
|
Площадь приемного отверстия датчика осадков, см2 |
200,0 ± 0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование |
Значение |
|
Напряжение питания постоянного тока, В |
от 12 до 24 |
|
Потребляемая мощность, Вт, не более |
50 |
|
Степень защиты оболочки |
IP 66 |
|
Габаритные размеры, мм, не более: диаметр высота |
450 700 |
|
Масса, кг, не более |
20 |
|
Интерфейс |
RS-485, V.23 |
|
Условия эксплуатации: -температура воздуха, °C -относительная влажность воздуха, % |
от -50 до +65 до 100 |
Таблица 4 - Показатели надежности
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
