Номер по Госреестру СИ: 25194-20
25194-20 Приборы для измерения метеорологической дальности видимости
(Пеленг СФ-01)
Назначение средства измерений:
Приборы для измерения метеорологической дальности видимости «Пеленг СФ-01» (далее - приборы СФ-01) предназначены для непрерывных дистанционных измерений коэффициента пропускания слоя атмосферы с автоматическим преобразованием измеренного значения в метеорологическую оптическую дальность (далее - МОД), регистрацией и отображением информации на внешних устройствах.
Внешний вид.
Приборы для измерения метеорологической дальности видимости
Рисунок № 1
Внешний вид.
Приборы для измерения метеорологической дальности видимости
Рисунок № 2
Внешний вид.
Приборы для измерения метеорологической дальности видимости
Рисунок № 3
Внешний вид.
Приборы для измерения метеорологической дальности видимости
Рисунок № 4
Программное обеспечение
Приборы СФ-01 имеют автономное ПО «Peleng Meteo», которое обеспечивает отображение и архивацию результатов измерений.
Уровень автономного ПО - «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Peleng Meteo |
Номер версии (идентификационный номер) ПО |
не ниже 2.5.1.2 |
Знак утверждения типа
Знак утверждения типананосится на табличку прибора СФ-01 фотохимическим методом и руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для измерения метеорологической дальности видимости «Пеленг СФ-01»ТУ РБ 07526946.132-99 Прибор для измерения метеорологической дальности видимости «Пеленг СФ-01»
Поверка
Поверкаосуществляется по документу МРБ МП.695-2006 «Прибор для измерения метеорологической дальности видимости «Пеленг СФ-01», утвержденному БелГИМ 22.05.2006 г.
Основные средства поверки:
Комплекты фильтров Пеленг СФ-05, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 25191-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик приборов СФ-01 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Открытое акционерное общество «ПЕЛЕНГ» (ОАО «ПЕЛЕНГ»), Республика Беларусь Адрес: 220114, г. Минск, ул. Макаенка, 25Телефон: +375 17 389 11 00, факс +375 17 389 11 24
Web-сайт: www.peleng.by
E-mail: info@peleng.by
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия приборов СФ-01 основан на измерении коэффициента пропускания (далее - КП) слоя атмосферы фиксированной длины (измерительной базы прибора СФ-01) в направлении, близком к горизонтальному
Измерительная часть приборов СФ-01 состоит из блоков - излучателя и одного или двух приемников. В излучателе свет от источника света, расположенного в фокусе основного объектива, через защитное стекло параллельным пучком направляется на объектив приемника также через защитное стекло. В фокусе данного объектива расположен фотоприемник.
Фотоприемник совместно с электронной схемой преобразует световые импульсы в электрические сигналы, которые преобразуются в цифровую форму с помощью аналогоцифрового преобразователя. В каждом из блоков осуществляется внутреннее термостатирование электронных систем.
Для обеспечения широкого диапазона измерений МОД приборы СФ-01 могут работать с двумя измерительными базами. В этом случае регистрация световых импульсов осуществляется с помощью двух приемников, расположенных на разных расстояниях от излучателя.
Управление работой приборов СФ-01 и расчет МОД производится с помощью микропроцессорной системы.
Приборы СФ-01 снабжены последовательным интерфейсом RS-232 для совместной работы с компьютером.
Измерения могут проводиться в любое время суток как автономно, так и в составе метеорологических станций, в том числе автоматических станций аэропортов.
Приборы СФ-01 состоят из следующих основных блоков:
-
- излучателя;
-
- 1 или 2 приемников;
-
- блока электроники для обработки результатов измерения и вычисления величин МОД;
-
- блока сопряжения для сопряжения блока электроники с персональным компьютером (далее - ПК);
-
- блока защиты модема;
-
- ПК.
Измерения могут проводиться в любое время суток как автономно, так и в составе метеорологических станций, в том числе автоматических станций аэропортов. Область применения - метеорология, климатология, авиация.
Общий вид приборов СФ-01 приведен на рисунке 1.
Схема пломбирования приборов СФ-01 от несанкционированного доступа с указанием места нанесения знака поверки (клейма-наклейки) приведена на рисунке 2.

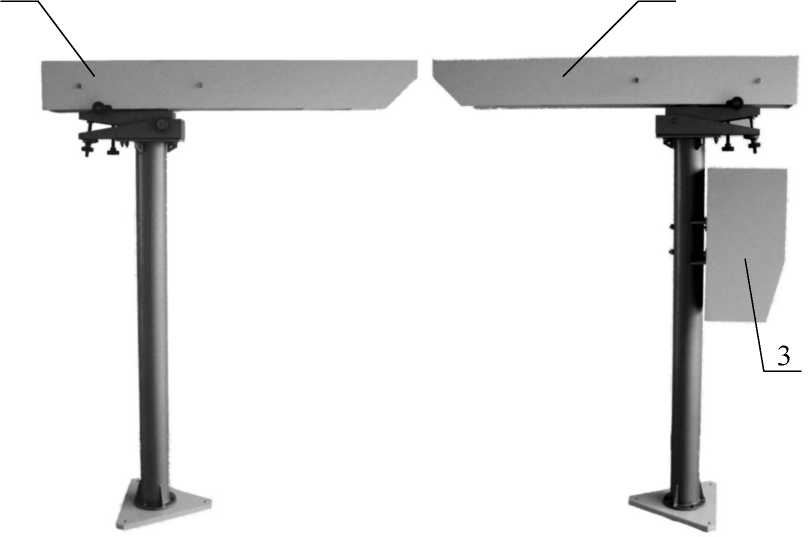

Рисунок 1 - Общий вид приборов для измерения метеорологической дальности видимости «Пеленг СФ-01» 1 - приемник, установленный на колонке; 2 - излучатель, установленный на колонке; 3 - блок электроники, установленный на колонке; 4 - блок сопряжения 6435.08.02.000;
5 - блок защиты модема

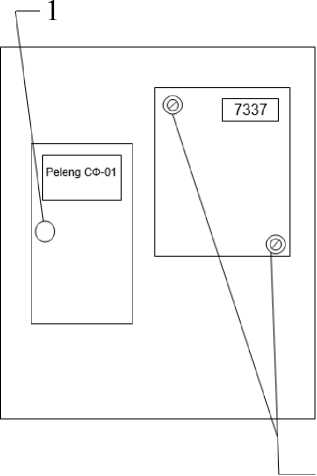

Рисунок 2 - Схема пломбирования приборов СФ-01 от несанкционированного доступа с указанием места нанесения знака поверки (клейма-наклейки) 1 - место нанесения клейма-наклейки; 2 - места пломбирования
Таблица 4 - Комплектность приборов для измерения метеорологической дальности видимости «Пеленг СФ-01»
Наименование |
Обозначение |
Кол-во |
Излучатель |
6435.01.01.000 |
1 шт. |
Приемник |
6435.02.01.000 |
1* или 2* шт. |
Колонка |
6435.03.01.000 |
2* или 3* шт. |
Блок электроники с кожухом |
6435.04.10.200 |
1 шт. |
Блок сопряжения |
6435.08.02.000 |
1*шт. |
Блок защиты модема |
6435.06.03.000 |
1 шт. |
Комплект монтажных частей |
6435.05.00.000 |
1 шт. |
Комплект кабелей |
- |
1* шт. |
Комплект ЗИП |
- |
1 шт. |
Руководство по эксплуатации |
6435.00.00.000 РЭ |
1 экз. |
Формуляр |
6435.00.00.000 ФО |
1 экз. |
Методика поверки |
МРБ МП.695-2006 |
1 экз. |
* Поставляется по согласованию с заказчиком |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений коэффициента пропускания светового потока в слое атмосферы с разрешающей способностью 0,001 |
от 0,01 до 0,98 |
Пределы допускаемой абсолютной погрешности измерений коэффициента пропускания светового потока в слое атмосферы |
±0,01 |
Диапазон показаний МОД, в зависимости от длины применяемой измерительной базы, м |
от 10 до 29807 |
Диапазон измерений МОД, м |
от 20 до 10000 |
Пределы допускаемой относительной погрешности измерений МОД, %: - в диапазоне от 20 до 250 м включ.; |
±15 |
- в диапазоне св. 250 до 3000 м включ.; |
±10 |
- в диапазоне св. 3000 до 6000 м включ.; |
±20 |
- в диапазоне св. 6000 до 10000 м |
±35 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | ||
Количество измерительных баз |
1 или 2 | ||
Длина измерительных баз, м |
25, 50, 100, 200 | ||
Выходной интерфейс |
RS-232, модем | ||
Период обновления данных, с, не более |
5 | ||
Время установления рабочего режима, минут, не более |
10 | ||
Напряжение питания от однофазной сети переменного тока с частотой (50±1) Гц, В |
от 207 до 253 | ||
Потребляемая мощность, В^А, не более |
75 | ||
Габаритные размеры, мм, не более:
|
длина |
ширина |
высота |
470 |
250 |
386 | |
115 |
262 |
188 | |
33 |
88 |
45 | |
1640 |
1206 |
375 | |
1640 |
1206 |
375 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Масса, кг, не более: | |
- блок электроники с кожухом; |
15,0 |
- блок сопряжения 6435.08.02.000; |
1,0 |
- блок защиты модема; |
0,07 |
- излучатель с колонкой; |
53,0 |
- приемник с колонкой |
53,5 |
Рабочие условия эксплуатации излучателя, приемника и блока | |
электроники с колонками: | |
- температура окружающего воздуха, °С; |
от -50 до +50 |
- относительная влажность воздуха при температуре +25 °С, %; |
до 98 |
- атмосферного давления, кПа |
от 60 до 108 |
Рабочие условия эксплуатации блока сопряжения, блока защиты | |
модема: | |
- температура окружающего воздуха, °С; |
от +5 до + 40 |
- относительная влажность воздуха при температуре +25 °С, %; |
до 80 |
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
Степень защиты оболочки по ГОСТ 14254-2015 |
IP 53 |
Средняя наработка на отказ, ч, не менее |
8000 |
