Номер по Госреестру СИ: 80612-20
80612-20 Системы автоматизированные автоматические метеорологические измерительно-информационные
(С-01)
Назначение средства измерений:
Системы автоматизированные автоматические метеорологические измерительноинформационные С-01 (далее - системы С-01) предназначены для измерения и обработки метеоинформации об основных параметрах атмосферы: температуры и относительной влажности воздуха, температура почвы и грунта на различных глубинах.
Внешний вид.
Системы автоматизированные автоматические метеорологические измерительно-информационные
Рисунок № 1
Внешний вид.
Системы автоматизированные автоматические метеорологические измерительно-информационные
Рисунок № 2
Общие сведения
Дата публикации - 24.03.2021
Срок свидетельства - 30.05.2022
Номер записи - 179971
ID в реестре СИ - 1385937
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Открытое акционерное общество "Пеленг" (ОАО "Пеленг")
Страна - БЕЛАРУСЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Системы автоматизированные автоматические метеорологические измерительно-информационные (С-01)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Пеленг" (ОАО "Пеленг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80612-20 30.05.2022 |
Системы автоматизированные автоматические метеорологические измерительно-информационные , С-01 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
25194-20 30.05.2024 |
Приборы для измерения метеорологической дальности видимости, Пеленг СФ-01 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
82669-21 13.08.2026 |
Актинометры ПЕЛЕНГ, СФ-12-21 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
2 года |
|
82652-21 13.08.2026 |
Балансомеры, ПЕЛЕНГ СФ-08-21 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
2 года |
|
88852-23 18.08.2027 |
Комплексы поверочные, КП-01 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
89757-23 18.07.2027 |
Датчики осадков, "Пеленг СФ-11" Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
90045-23 31.03.2028 |
Системы метеорологические измерительно-информационные, С-01 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
91926-24 22.04.2029 |
Анеморумбометры, Пеленг СФ-03 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
92523-24 01.07.2029 |
Нефелометры, ПЕЛЕНГ СЛ-03 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
93599-24 29.10.2029 |
Датчики осадков, ДО-22 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
|
95552-25 26.05.2030 |
Анеморумбометры ультразвуковые, Пеленг СФ-17 Открытое акционерное общество "Пеленг" (ОАО "Пеленг") (БЕЛАРУСЬ ) |
ОТ МП |
1 год |
В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.
В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.
Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.
Бесплатный
Кто поверяет Системы автоматизированные автоматические метеорологические измерительно-информационные (С-01)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы автоматизированные автоматические метеорологические измерительно-информационные (С-01)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Системы С-01 имеют программное обеспечение «СПО 1530.100230519.6267-01», которое состоит из встроенного ПО и автономного ПО «СПО 1530.100230519.6267-01 90». Встроенное ПО предназначено для обработки измерительной информации от первичных измерительных преобразователя и выдачи информации в линию связи, а автономное ПО предназначено для отображения и хранения результатов измерений на ПК.
Уровень защиты программного обеспечения «средний» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
встроенное ПО |
1530.100230519.6267-01 90 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.00 |
не ниже 01 |
Знак утверждения типа
Знак утверждения типананосится на лицевую поверхность крышки БЭ и на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам автоматизированным автоматическим метеорологическим измерительноинформационным С-01
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ BY 100230519.186-2007 Автоматизированная автоматическая метеорологическая измерительно-информационная система С-01. Технические условия
Поверка
Поверкаосуществляется по документу МРБ МП.1734-2007 «Автоматизированная автоматическая метеорологическая измерительно-информационная система С-01. Методика поверки», утвержденному БелГИМ 30.11.2007 г.
Основные средства поверки:
Измеритель комбинированный TESTO 625, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 17740-12.
Термометр сопротивления эталонный ЭТС-100, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19916-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик систем С-01 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Открытое акционерное общество «ПЕЛЕНГ» (ОАО «ПЕЛЕНГ»), Республика Беларусь Адрес: 220114, г. Минск, ул. Макаенка, 25Телефон: +375 17 369 85 43, факс +375 17 267 33 70
Web-сайт: www.peleng.by
E-mail: info@peleng.by
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия систем С-01 основан на измерении и преобразовании различных метеовеличин.
Системы С-01 состоят из первичных преобразователей и центрального устройства.
В центральное устройство входит блок электроники (далее - БЭ), блок измерения температуры почвы (далее - БИТП), находящиеся на улице. В помещении располагается блок питания (далее - БП), принтер, а также шкаф со смонтированным в нем источником бесперебойного питания (далее - ИБП), системным блоком компьютера, модемом.
В состав систем С-01 входят следующие первичные преобразователи: датчик температуры и относительной влажности воздуха HMP155, термопреобразователь сопротивления ПИТ-01.
К системам С-01 могут быть подключены:
-
- барометр рабочий сетевой БРС-1М-1 по 6Г2.832.037 ТУ;
-
- измеритель облачности «Пеленг СД-02-2006» ТУ BY 100230519.191-2010;
-
- балансомер Пеленг СФ-08 ТУ BY 100230519.179-2008;
-
- анеморумбометр «Пеленг СФ-03» ТУ РБ 100230519.165-2000;
-
- пиранометр «Пеленг СФ-06» ТУ РБ 1 00230519.174-2003;
-
- нефелометр «Пеленг СЛ-03» ТУ РБ 1 00230519.197-2010;
-
- датчик осадков «Пеленг СФ-11» ТУ BY 100230519.184-2007;
-
- прибор для определения продолжительности солнечного сияния Пеленг ВК-05 ТУ BY 100230519.180-2006.
Принцип действия систем С-01 состоит в преобразовании блоком электроники центрального устройства частотно-модулированных сигналов, которые выдают в линию связи датчики, расположенные на метеоплощадке, в цифровой код. Блок электроники выполняет распознавание сигналов (тип датчика, значение параметров, контроль достоверности посылки) и передает их по интерфейсу RS-485 на системный блок центрального устройства. Системный блок центрального устройства производит обработку поступившей информации, вычисление производных метеовеличин по заданным алгоритмам, формирует информацию для передачи на средства отображения и в линии связи.
Структурная схема систем С-01 приведена на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) приведено на рисунке 2.
МетеоплощадкаБалзнссмер Пиранометр Нефелометр Датчик осадков
ПЕЛЕНГСФ-08"Пеле>-гСФ-ОЕГ' ПЕЛЕНГ ВК-05Блокэлекгрониш Н№ 155 ПЕЛЕНГ СЛ-03 'Пеленг СФ-11" БИТП ПИТ-01
Помещение метеостанцииБлок питания
230В, 5ОГц
АИИС'Погода''
Монитор
МФУ
Рисунок 1 - Структурная схема систем автоматизированных автоматических метеорологических измерительно-информационных С-01

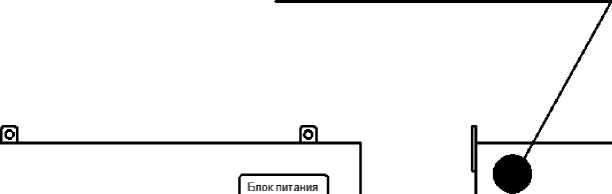

Место нанесения клейма-наклейки
№06267000
ndJi in "1 г '.■'!!Т >1— -----Ч-Ц' "ЛМ
Bnjnri in* ip? SjrjBРисунок 2 - Место нанесения клейма-наклейки
Таблица 4 - Комплектность систем С-01
|
Наименование |
Кол-во |
|
Датчик температуры и относительной влажности воздуха HMP155 |
1 |
|
Термопреобразователь сопротивления ПИТ-01 УШЯИ.405211.001 ТУ |
7 |
|
Блок измерения температуры почвы |
1 |
|
Блок электроники |
1 |
|
Блок питания |
1 |
|
Блок розеток |
1 |
|
Блок розеток WZ-LZ30-FO-SU-000 |
1 |
|
Коробка клеммная |
7 |
|
Коробка распределительная |
1 |
|
Диск DVD-RW 4.7 GB |
1 |
|
Источник бесперебойного питания |
1 |
|
Монитор |
1 |
|
Многофункциональное устройство |
1 |
|
Центральное устройства АИИС «Погода» |
1 |
|
Модем ADSL |
1 |
|
Клавиатура USB |
1 |
|
Мышь USB оптическая |
1 |
|
Коврик для манипулятора «МЫШЬ» |
1 |
|
Колонки для компьютера |
1 |
|
Комплекты | |
|
Комплект запасных частей и принадлежностей |
1 |
|
Комплект монтажных частей |
1 |
|
Комплект кабелей |
1 |
|
Комплект тары |
1 |
|
Эксплуатационная документация | |
|
Руководство по эксплуатации 6267.00.00.000 РЭ |
1 |
|
Формуляр 6267.00.00.000 ФО |
1 |
|
Ведомость эксплуатационных документов 6267.00.00.000 ВЭ |
1 |
|
Методика поверки МРБ М11.1734-2007 |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры окружающего воздуха, °С |
от -50 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
температуры окружающего воздуха, °С: | |
|
- в диапазоне температур от -50 °С до -30 °С включ. |
±0,3 |
|
- в диапазоне температур св. -30 °С до +50 °С |
±0,2 |
Продолжение таблицы 2
|
Диапазон измерений относительной влажности воздуха, % |
от 10 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % |
±5,0 |
|
Диапазон измерений температуры почвы и грунта, °С |
от -50 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры почвы и грунта, °С |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение питания сети переменного, В |
от 207 до 253 |
|
с частотой, Гц |
от 49 до 51 |
|
Потребляемая мощность, В^А, не более |
1000 |
|
Выходной интерфейс БЭ и БИТП |
RS-485 |
|
Степень защиты системы, обеспечиваемой оболочками, по ГОСТ 14254-2015: - для БЭ и БИТП |
IP53 |
|
- для БП |
IP40 |
|
Габаритные размеры, мм, не более: - шкаф напольный |
600x600x600 |
|
- БЭ |
450x300x180 |
|
- БИТП |
1070x280x160 |
|
- БП |
355x250x150 |
|
Масса, кг, не более: - шкаф напольный |
45,0 |
|
- БЭ |
8,0 |
|
- БИТП |
11,0 |
|
- БП |
6,0 |
|
Условия эксплуатации БЭ и БИТП: - температура окружающей среды, °С |
от -50 до +50 |
|
- относительная влажность воздуха, %, не более |
98 при температуре +25 °С |
|
- атмосферное давление, гПа |
от 600 до 1080 |
|
Условия эксплуатации БП: - температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность воздуха, %, не более |
80 при температуре +25 °С |
|
- атмосферное давление, гПа |
от 600 до 1080 |
|
Условия транспортирования систем: - температура окружающей среды, °С |
от -50 до +50 |
|
- относительная влажность воздуха, %, не более |
100 при температуре +25 °С |
