Номер по Госреестру СИ: 82669-21
82669-21 Актинометры ПЕЛЕНГ
(СФ-12-21)
Назначение средства измерений:
Актинометры ПЕЛЕНГ СФ-12-21 (далее - актинометры) предназначены для измерений прямой энергетической освещенности солнечным излучением.
Внешний вид.
Актинометры ПЕЛЕНГ
Рисунок № 1
Внешний вид.
Актинометры ПЕЛЕНГ
Рисунок № 2
Программное обеспечение
Актинометры имеют автономное программное обеспечение (ПО) «Peleng Meteo», которое обеспечивает управление работой актинометров, а также сбор, обработку, передачу и хранение данных.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Peleng Meteo |
Номер версии (идентификационный номер) ПО |
не ниже 2.6.2.0 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом и на корпус актинометра методом трафаретной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Актинометры ПЕЛЕНГ СФ-12-21»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к актинометрам ПЕЛЕНГ СФ-12-21
Постановление Правительства РФ № 1847 от 16 ноября 2020 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии, мониторинга состояния и загрязнения окружающей среды»
Приказ Росстандарта от 29.12.2018 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм»
Технические условия ТУ BY100230519. 185-2021 «Актинометры ПЕЛЕНГ СФ-12-21»
Изготовитель
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия актинометра основан на преобразовании манганин-константановыми термоэлементами энергетической освещенности, создаваемой солнечным излучением, в электрический сигнал в аналоговой форме. Далее сигнал поступает на вход блока электронного, преобразуется в цифровую форму, обрабатывается встроенным микроконтроллером и выводится на табло блока электронного.
Актинометры состоят из преобразователя и блока электронного. Блок электронный может быть подключен к ПК по интерфейсу RS-485. В процессе эксплуатации значения прямой энергетической освещенности солнечным излучением, отображаются в программном обеспечении «Peleng Meteo» в окне отображения работы датчика, либо могут быть рассчитаны по мгновенным значениям, с учетом коэффициента преобразования.
Знак поверки наносится на свидетельство о поверке и/или на корпус актинометра.
Заводской номер наносится на корпус актинометра и блока электронного электронного гравировкой.
Общий вид актинометров представлен на рисунке 1.
Схема пломбирования представлена на рисунке 2.
2
1

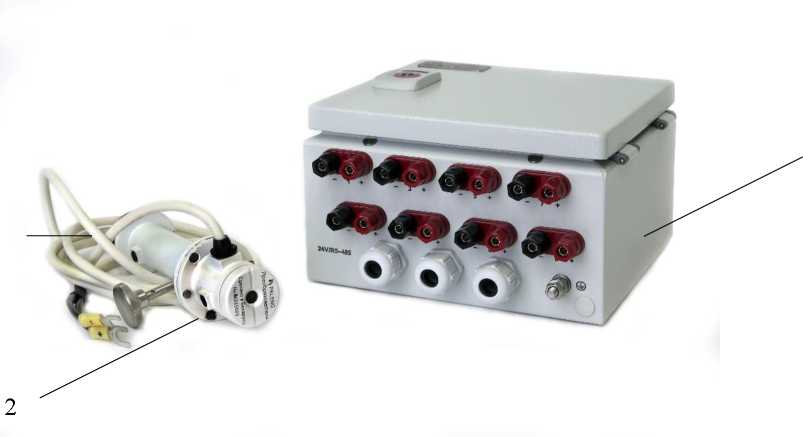

1 -блок электронный; 2 - преобразователь Рисунок 1 - Общий вид актинометров
Место
поверительного
Место
пломбирования

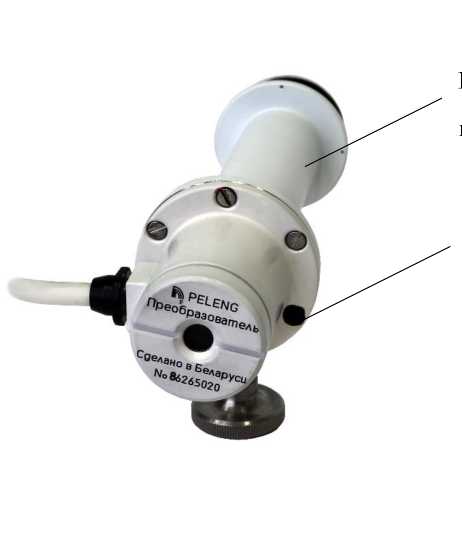

Рисунок 2 - Схема пломбирования актинометров
Таблица 4 - Комплектность актинометров ПЕЛЕНГ СФ-12-21 | ||
Наименование |
Обозначение |
Количество |
Преобразователь |
- |
1 шт.1 |
Преобразователь электронный |
- |
1 шт.1 |
Блок электронный |
- |
1 шт. 1 |
Комплект монтажных частей |
- |
1 шт. 1 |
Модули для работы с актинометрическими приборами программного комплекса «Peleng Meteo» |
1530.100230519.6284-02 |
1 шт.1 |
Паспорт |
6265.00.00.000 ПС |
1 шт. |
Руководство по эксплуатации |
6265.00.00.000 РЭ |
1 экз. |
Методика поверки |
МП 254-0103-2020 |
1 экз. |
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541
Комплектация осуществляется в соответствии с договором поставки.
Таблица 2 - Метрологические характеристики
Наименование характеристик |
Значение |
Диапазон измерения прямой энергетической освещенности солнечным излучением, кВт/м2 |
от 0,01 до 1,6 |
Пределы допускаемой основной относительной погрешности измерений прямой энергетической освещенности солнечным излучением, % |
±3 |
Пределы дополнительной относительной погрешности измерений прямой энергетической освещенности солнечным излучением, вызываемой отклонением температуры воздуха от нормального значения, 20 °С, на каждые 10 °С, % |
±1 |
Нормальные условия измерений: - температура окружающей среды, °С |
от 15 до 25 |
Коэффициент преобразования при нормальном падении радиации, не менее, мВ^м2/кВт |
4* |
* конкретное значение коэффициента преобразования устанавливается при поверке и указывается в паспорте |
Таблица 3 - Основные технические характеристики
Наименование характеристик |
Значение |
Напряжение питания, от сети постоянного тока, В |
24,0±2,4 |
Потребляемая мощность блока электронного, В^А |
15 |
Диапазон длин волн (спектральный диапазон), мкм |
от 0,3 до 40 |
Габаритные размеры, мм, не более: - преобразователь |
210X115X25 |
- блок электронный |
200X200X120 |
Масса, кг, не более: - преобразователь |
1,00 |
- блок электронный |
3,00 |
Длина кабеля, соединяющего преобразователь с блоком электронным, не менее, м |
7,0 |
Время установления выходного сигнала, не более, с |
40 |
Выходной интерфейс |
RS-485 |
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
Средняя наработка на отказ, ч |
10000 |
Срок службы, лет |
10 |
Условия эксплуатации: - температура воздуха, °С |
от -60 до +80 |
- относительная влажность воздуха, % |
от 0 до 100 |
- атмосферное давление, гПа |
от 600 до 1100 |
