Назначение средства измерений:
Балансомеры ПЕЛЕНГ СФ-08-21 (далее - балансомеры) предназначены для измерений радиационного баланса исследуемой поверхности в естественных условиях, то есть разности значений энергетической освещенности (радиации), создаваемой потоками солнечного и теплового излучений, поступающими на его приемные поверхности.
Внешний вид.
Балансомеры
Рисунок № 1

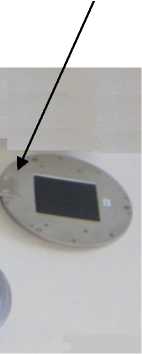

Внешний вид.
Балансомеры
Рисунок № 2
Внешний вид.
Балансомеры
Рисунок № 3
Программное обеспечение
Балансомеры ПЕЛЕНГ СФ-08-21 имеют автономное программное обеспечение (далее -ПО) «Peleng Meteo», которое обеспечивает управление работой балансомеров, а также сбор, обработку, передачу и хранение результатов измерений на ПК.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Peleng Meteo |
Номер версии (идентификационный номер) ПО |
не ниже 2.6.2.0 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом и на корпус балансомера ПЕЛЕНГ СФ-08-21 методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 Руководства по эксплуатации «Балансомер ПЕЛЕНГ СФ-08-21».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к балансомерам ПЕЛЕНГ СФ-08-21Постановление Правительства РФ № 1847 от 16 ноября 2020 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии, мониторинга состояния и загрязнения окружающей среды» п. 9.15.
Приказ Росстандарта от 29.12.2018 г. № 2815 «Об утверждении государственной поверочной схемы для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм»
Технические условия ТУ ВУ100230519.179-2021.
Изготовитель
Открытое акционерное общество «Пеленг» (ОАО «Пеленг»)Адрес: ул. Макаенка, 25, 220114 Минск, Республика Беларусь
Телефон: + (375) 17-389-11-00
Факс: + (375) 17-389-11-24
Web-сайт: www.peleng.by
E-mail: info@peleng.by
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия балансомеров основан на преобразовании тепловой энергии в электрическую. Под воздействием солнечного и теплового излучений, поступающих на зачерненные приемные поверхности чувствительного элемента, в термобатарее вырабатывается электродвижущая сила (далее - ЭДС) постоянного тока, пропорциональная разности значений энергетической освещенности приемных поверхностей (т.е. радиационному балансу).
Аналоговый сигнал с преобразователя радиационного баланса поступает на вход аналого-цифрового преобразователя блока электронного, преобразуется в цифровую форму и далее поступает на преобразователь интерфейсов RS-485, подключенный к ПК. Информация на ПК отображается с помощью программного обеспечения «Peleng Meteo». При использовании преобразователя радиационного баланса электронного цифровой сигнал по интерфейсу RS-485 поступает непосредственно на ПК через преобразователь интерфейсов. Информация на ПК отображается программным обеспечением «Peleng Meteo».
Балансомеры состоят из преобразователя радиационного баланса и блока электронного или преобразователя радиационного баланса электронного.
Заводской номер наносится на преобразователь радиационного баланса, преобразователь радиационного баланса электронный и блок электронный методом лазерной гравировки. Знак поверки наносится на свидетельство о поверке и/или паспорт.
Общий вид балансомеров приведен на рисунке 1.
Для защиты от несанкционированного доступа применяется замок на блоке электронном (схема расположения замка приведена на рисунке 2).
3

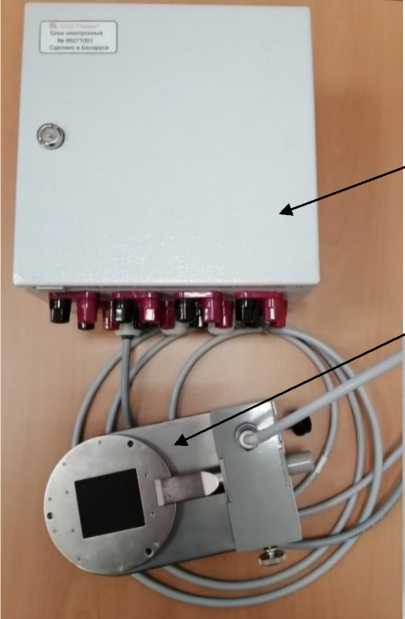

Рисунок 1 — Общий вид балансомеров ПЕЛЕНГ СФ-08-21
1 - блок электронный; 2 - преобразователь радиационного баланса электронный;
3 - преобразователь радиационного баланса

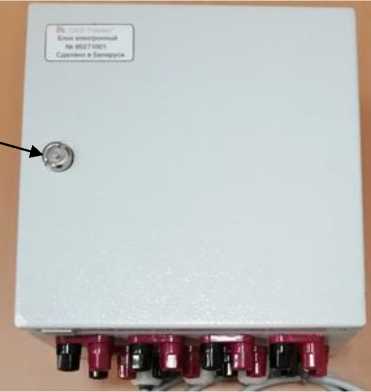

Рисунок 2 —Расположение замка на блоке электронном
1 - замок
Таблица 4 - Комплектность балансомеров ПЕЛЕНГ СФ-08-21
Наименование |
Обозначение |
Количество |
Преобразователь радиационного баланса |
- |
1 шт.* |
Преобразователь радиационного баланса электронный |
- |
1 шт.* |
Блок электронный |
- |
1 шт.* |
Комплект монтажных частей |
- |
1 комплект* |
Модули для работы с актинометрическими приборами программного комплекса «Peleng Meteo» |
1530.100230519.6284-02 |
1 шт.* |
Руководство по эксплуатации |
6256.00.00.000 РЭ |
1 шт.* |
Паспорт |
6256.00.00.000 ПС |
1 шт.* |
Методика поверки |
МП 254-0106-2021 |
1 шт.* |
* - Комплектация уточняется при заказе, осуществляется в соответствии с договором поставки |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений радиационного баланса, кВт/м2 |
от 0,01 до 1,6 |
Пределы допускаемой относительной погрешности измерений радиационного баланса, % |
±10 |
Коэффициент преобразования, мВ^м2/кВт, не менее |
7* |
Разность коэффициентов преобразования сторон (асимметрия преобразователя), %, не более |
±5 |
Время установления выходного сигнала, с, не более |
20 |
* конкретное значение коэффициента преобразования устанавливается при поверке и указывается в паспорте |
Таблица 3 - Основные технические характеристики
Наименование характеристик |
Значение |
Диапазон показаний радиационного баланса, кВт/м2 |
от 0,01 до 2,0 |
Спектральный диапазон, мкм |
от 0,28 до 40,0 |
Поправочный множитель к показаниям преобразователя | |
радиационного баланса при изменении скорости ветра на 1 | |
м/с в диапазоне значений скорости ветра, не более: | |
- от 0 до 15 м/с |
0,040 |
- от 3 до 7 м/с |
0,048 |
Напряжение питания, от сети постоянного тока, В |
от 21,6 до 26,4 |
Потребляемая мощность, не более, Вт |
5 |
Габаритные размеры, мм, не более: |
длина ширина высота |
- преобразователь радиационного баланса; |
210 110 40 |
- преобразователь радиационного баланса электронный; |
210 115 25 |
- блок электронный |
200 200 120 |
Масса, кг, не более: | |
- преобразователь радиационного баланса; |
1,2 |
- преобразователь радиационного баланса электронный; |
1,05 |
- блок электронный |
3,0 |
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
Средняя наработка на отказ, ч |
10000 |
Срок службы, лет |
10 |
Выходной интерфейс: |
RS-485 |
- аналоговый выход, мВ |
от 0,05 до +30,00 |
Условия эксплуатации: | |
- температура воздуха, °С |
от -60 до +80 |
- относительная влажность воздуха, % |
от 0 до 100 |
- атмосферное давление, гПа |
от 600 до 1100 |
