Сведения о средстве измерений: 95510-25 Система измерений количества и параметров нефтегазоводяной смеси ДНС-32

Номер по Госреестру СИ: 95510-25
95510-25 Система измерений количества и параметров нефтегазоводяной смеси ДНС-32
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и параметров нефтегазоводяной смеси ДНС-32 (далее -СИКНС) предназначена для измерения массы нефтегазоводяной смеси и массы нетто нефти.

сертификация программного обеспечения
Внешний вид. Система измерений количества и параметров нефтегазоводяной смеси ДНС-32, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерений количества и параметров нефтегазоводяной смеси ДНС-32
Рисунок № 1

Общие сведения

Дата публикации - 23.05.2025
Срок свидетельства -
Номер записи - 197300
ID в реестре СИ - 1425752
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз")
Страна - РОССИЯ
Населенный пункт - г. Нижневартовск, ХМАО-Югра
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - MP_1 Гендерный состав поверителей

Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№999 от 2025.05.21 ПРИКАЗ Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Система измерений количества и параметров нефтегазоводяной смеси ДНС-32 (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81902-21

 Система измерений количества и показателей качества нефти (СИКН) ЗМТ, 1, 8, 1, 1, 7, 8
Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) 		ОТ
МП 		1 год
87752-22

 Система измерений количества и показателей качества нефти № 501 на Нижневартовском центральном товарном парке Самотлорского месторождения АО "Самотлорнефтегаз", Обозначение отсутствует
Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) 		ОТ
МП 		1 год
87800-22

 Система измерений количества и показателей качества нефти № 579 АО "Самотлорнефтегаз", Обозначение отсутствует
Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) 		ОТ
МП 		1 год
88279-23

 Система измерений количества и показателей качества нефти (СИКН) № 578 АО "Самотлорнефтегаз",
Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) 		ОТ
МП 		1 год
88278-23

 Система измерений количества и показателей качества нефти (СИКН) № 544 АО "Самотлорнефтегаз",
Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) 		ОТ
МП 		1 год
91339-24

 Система измерений количества и параметров нефти в нефтегазоводяной смеси (СИКНС) ДНС-19, Обозначение отсутствует
Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) 		ОТ
МП 		1 год
91980-24

 Система измерений количества и параметров нефтегазоводяной смеси (СИКНС) ДНС-26, Обозначение отсутствует
Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) 		ОТ
МП 		1 год
95510-25

 Система измерений количества и параметров нефтегазоводяной смеси ДНС-32, Обозначение отсутствует
Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) 		ОТ
МП 		1 год
Отчет - RT_56 Организации-поверители ИС и элементов ИС (вторичный рынок - периодические поверки)

Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.

Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.

Для каждой организации в отчете представлены:

  • Место в рейтинге по числу поверок ИС и их элементов;
  • Общее количество поверок за год и доля ИС в этих поверках;
  • Доля на рынке по ИС и по извещениям о непригодности;
  • Количество извещений о непригодности;
  • Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
  • Число типов СИ ИС и их элементов, поверяемых организацией.

Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.

Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.

Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений количества и параметров нефтегазоводяной смеси ДНС-32 (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Система измерений количества и параметров нефтегазоводяной смеси ДНС-32 (Обозначение отсутствует)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

СИКНС имеет программное обеспечение (далее - ПО), представленное встроенным прикладным ПО комплекса измерительно-вычислительного ОКТОПУС-Л (OCTOPUS-L) и ПО АРМ оператора «ЦДС-Менеджер». Идентификационные данные программного обеспечения приведены в таблице 2.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

ИВК ОКТОПУС-Л

ЦДС-Менеджер

Идентификационное наименование ПО

Formula.o

—

Номер версии (идентификационный номер) ПО

6.15

3.4.2.375

Цифровой идентификатор ПО

5ED0C426

—

Алгоритм вычисления цифрового идентификатора

CRC32

—


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКНС типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе ВЯ-1900/2025 «Инструкция. Масса нефти в составе нефтегазоводяной смеси. Методика измерений количества и параметров нефтегазоводяной смеси ДНС-32 АО «Самотлорнефтегаз», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации методики (метода) измерений № 1900/01.00248-2014/2025 от 14 февраля 2025 г.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.2.1);

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».

Правообладатель

Акционерное общество «Самотлорнефтегаз» (АО «Самотлорнефтегаз»)

ИНН 8603089934

Юридический адрес: 628606, Ханты-Мансийский автономный округ-Югра, г. Нижневартовск, ул. Ленина, д. 4

Изготовитель

Акционерное общество «Самотлорнефтегаз» (АО «Самотлорнефтегаз»)
ИНН 8603089934
Адрес: 628606, Ханты-Мансийский автономный округ-Югра, г. Нижневартовск, ул. Ленина, д. 4

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)
Адрес: 625027, Тюменская обл., г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 500-532
E-mail: info@csm72.ru
Web-сайт: htt s://TiicM.p(|)

Правообладатель

Акционерное общество «Самотлорнефтегаз» (АО «Самотлорнефтегаз»)
ИНН 8603089934
Юридический адрес: 628606, Ханты-Мансийский автономный округ-Югра, г. Нижневартовск, ул. Ленина, д. 4

Принцип действия основан на косвенном методе динамических измерений с помощью преобразователей расхода жидкости турбинных и преобразователей плотности жидкости измерительных. Выходные электрические сигналы преобразователей расхода, преобразователей температуры, давления, плотности поступают в систему обработки информации, которая преобразует их и вычисляет массу нефти по реализованному алгоритму.

Конструктивно СИКНС представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКНС входит:

  • 1) Блок измерительных линий (БИЛ), состоящий из четырех измерительных линий (трех рабочих и одной резервной).

  • 2) Блок измерений параметров нефти сырой (БИК), предназначенный для измерения показателей качества нефти.

  • 3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.

В состав СИКНС входят автономные измерительные блоки, представленные средствами измерений, приведёнными в таблице 1.

Таблица 1 - Состав СИКНС

Наименование и тип средства измерений

Место установки

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Преобразователи расхода жидкости турбинные с Ду 16 ... 500 мм Heliflu TZ-N мод. Heliflu TZ-N 150-600

БИЛ

15427-01

15427-06

Датчики температуры серий ТР, ТП мод. ТР01

БИЛ, БККН

74164-19

Термопреобразователи с унифицированным выходным сигналом Метран-270

БИЛ, БККН

21968-11

Преобразователи давления измерительные

БИЛ, БККН

21027-06

PC-28

48825-12

Влагомеры нефти поточные УДВН-1 пм

БККН

14557-05

Преобразователи плотности жидкости измерительные 7835

БККН

15644-01

Комплексы измерительно-вычислительные (далее — ИВК) ОКТОПУС-Л (OCTOPUS-L)

ИВК

43239-15

Примечание: В состав СИКНС также входят показывающие средства измерений давления и

температуры нефти утверждённых типов.

СИКНС обеспечивает выполнение следующих функций:

  • -   косвенные динамические измерения массы нефтегазоводяной смеси по каждой измерительной линии;

  • -   отбор объединённой пробы в соответствии с ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

  • -   контроль метрологических характеристик средств измерений без нарушения режима непрерывности процесса измерения с возможностью автоматического формирования и печати протоколов контроля метрологических характеристик;

  • -   определение массы нефтегазоводяной смеси по СИКНС в целом;

  • -   косвенные измерения массы нетто нефти по СИКНС в целом.

Место расположения СИКНС ДНС-32: Цех подготовки и перекачки нефти № 7 АО «Самотлорнефтегаз». Пломбирование средств измерений, находящихся в составе СИКНС ДНС-32 осуществляется согласно требований их описаний типа, методик поверки или МИ 3002-2006 «Рекомендация. ГСИ. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок». Заводской номер 01, нанесён в виде цифрового обозначения на шкафу измерительно-вычислительного комплекса типографским способом.

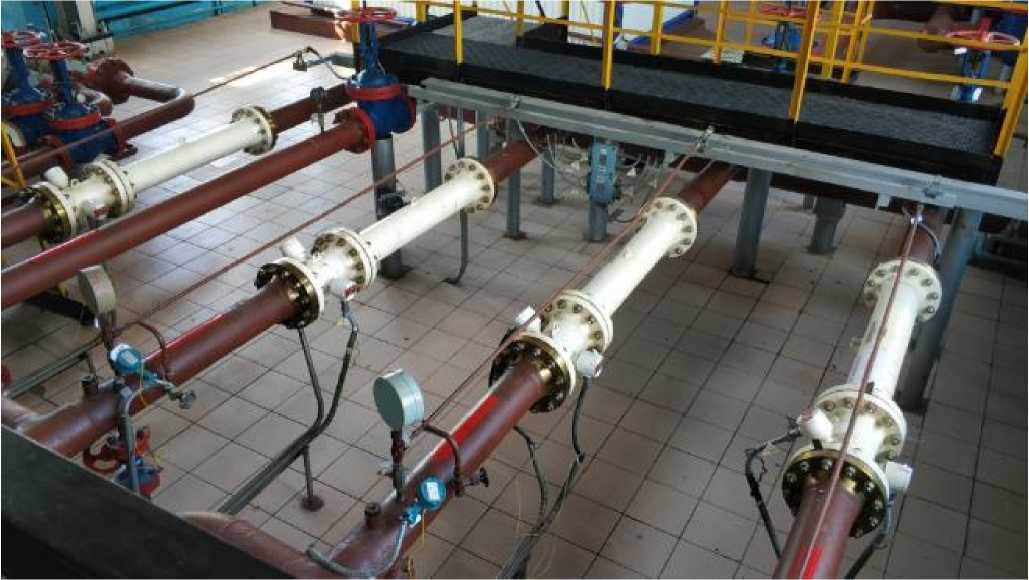

Общий вид СИКНС ДНС-32 представлен на рисунке 1.

Внешний вид. Система измерений количества и параметров нефтегазоводяной смеси ДНС-32 (Обозначение отсутствует), http://oei-analitika.ru

Рисунок 1 - Общий вид СИКНС


Таблица 5 -

Наименование

Обозначение

Количество, экз./шт

Система   измерений    количества   и    параметров

нефтегазоводяной смеси ДНС-32

1

Инструкция по эксплуатации

1


Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон объёмного расхода, м3/ч

от 60 до 600

Пределы допускаемой относительной погрешности измерения массы нефтегазоводяной смеси, %

±0,25

Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе измеряемой среды, %

±0,35

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Количество измерительных линий

4 (3 рабочие, 1 резервная)

Характеристики измеряемой среды:

  • - температура, °С

  • - давление, МПа

  • - плотность при температуре +20 °С, кг/м3

  • - кинематическая вязкость при температуре +20 °С, мм2/с

  • - объёмная доля воды в нефти, %, не более

  • - массовая доля механических примесей, %, не более

  • - массовая концентрация хлористых солей, мг/дм3, не более

  • - объёмная доля растворенного газа, м3/м3, не более

  • - содержание свободного газа

от +10 до +40 от 0,24 до 1,60 от 790 до 870 от 4 до 40

2,0

0,05

300

5,0

не допускается

Режим работы

непрерывный

Температура окружающего воздуха, °С:

  • - для первичных измерительных преобразователей

  • - для ИВК и АРМ оператора

от +10 до +20

от +15 до +25
