Номер по Госреестру СИ: 87752-22
87752-22 Система измерений количества и показателей качества нефти № 501 на Нижневартовском центральном товарном парке Самотлорского месторождения АО "Самотлорнефтегаз"
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и показателей качества нефти № 501 на Нижневартовском центральном товарном парке Самотлорского месторождения АО «Самотлорнефтегаз» (далее - СИКН) предназначена для измерения массы нефти.
Внешний вид.
Система измерений количества и показателей качества нефти № 501 на Нижневартовском центральном товарном парке Самотлорского месторождения АО "Самотлорнефтегаз"
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) СИКН представлено встроенным прикладным ПО комплекса измерительно-вычислительного «ИМЦ-03» и АРМ оператора СИКН.
Идентификационные данные ПО приведены в таблице 2.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
ИВК «ИМЦ-03» |
АРМ оператора | ||
Идентификационное наименование ПО |
OIL_TM.EXE |
ArmA.dll |
ArmMX.dll |
ArmF.dll |
Номер версии ПО |
342.04.01 |
4.0.0.1 |
4.0.0.1 |
4.0.0.1 |
Цифровой идентификатор ПО |
0DE929A8 |
8B71AF71 |
30747EDB |
F8F39210 |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Масса нефти. Методика измерений системой количества и показателей качества нефти № 501 на Нижневартовском центральном товарном парке Самотлорского месторождения АО «Самотлорнефтегаз», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2022.43154.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Самотлорнефтегаз» (АО «Самотлорнефтегаз»)
ИНН 8603089934
Адрес: 628606, Ханты-Мансийский автономный округ-Югра, г. Нижневартовск, ул. Ленина, 4
Телефон (3466) 62-20-24
Факс (3466) 62-21-99
Е-mail: office@smn.rosneft.ru
Изготовитель
Акционерное общество «Самотлорнефтегаз» (АО «Самотлорнефтегаз»)ИНН 8603089934
Адрес: 628606, Ханты-Мансийский автономный округ-Югра, г. Нижневартовск, ул. Ленина, 4
Телефон (3466) 62-20-24
Факс (3466) 62-21-99
Е-mail: office@smn.rosneft.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе-Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)Адрес: 625027, Тюменская область, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 20-62-95
E-mail: info@csm72.ru
Правообладатель
Акционерное общество «Самотлорнефтегаз» (АО «Самотлорнефтегаз»)ИНН 8603089934
Адрес: 628606, Ханты-Мансийский автономный округ-Югра, г. Нижневартовск, ул. Ленина, 4
Телефон (3466) 62-20-24
Факс (3466) 62-21-99
Е-mail: office@smn.rosneft.ru
Принцип действия системы основан на использовании косвенного метода динамических измерений массы нефти с помощью преобразователей объемного расхода. Выходные электрические сигналы преобразователей объемного расхода, температуры, давления и поточных плотномера и влагомера поступают на соответствующие входы измерительновычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты. Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. В состав СИКН входят:
-
1) Блок измерительных линий (БИЛ), состоящий из восьми измерительных линий (шести рабочих, двух резервных).
-
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
-
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
-
4) Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей расхода.
-
5) Блок обвязки передвижной и стационарной ТПУ (далее - БО ТПУ);
-
6) Блок коллекторов входа и выхода (далее - БКВиВ);
-
7) Блок фильтров и насосов (далее - БФиН).
Состав СИКН представлен в таблице 1.
Таблица 1 - Состав СИКН
Наименование и тип средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
1 |
2 |
Блок измерительных линий | |
Преобразователи расхода жидкости турбинные HELIFLU TZ-N с Ду 150 мм, мод. 150-600 |
15427-01 |
Преобразователи измерительные к датчикам температуры 644 |
14683-00 |
Преобразователи измерительные 644 |
14683-04 14683-09 |
Датчики температуры 644 |
39539-08 |
Термопреобразователи сопротивления платиновые 65 |
22257-01 22257-05 22257-11 |
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом ТСПУ мод. 65-644 |
27129-04 |
Преобразователи давления измерительные 3051 мод. 3051TG |
14061-99 14061-04 |
Преобразователи давления измерительные 3051 мод. 3051CD |
14061-99 14061-04 14061-10 |
Блок измерения показателей качества нес |
)ти |
Влагомеры нефти поточные УДВН-1пм |
14557-05 14557-10 14557-15 |
Денсиметры SARASOTA FD 900, мод. FD 960 |
19879-06 |
Преобразователи измерительные к датчикам температуры 644 |
14683-00 |
Преобразователи измерительные 644 |
14683-04 14683-09 |
Датчики температуры 644 |
39539-08 |
Термопреобразователи сопротивления платиновые 65 |
22257-01 22257-05 22257-11 |
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом ТСПУ мод. 65-644 |
27129-04 |
Термопреобразователи сопротивления взрывозащищенные Метран-250 мод. Метран-253-02 |
21969-06 |
Продолжение таблицы 1
1 |
2 |
Преобразователи давления измерительные 3051 мод. 3051TG |
14061-99 14061-04 |
Счетчики жидкости турбинные CRA/MRT 97 |
22214-01 |
Блок обвязки передвижной и стационарной ТПУ | |
Преобразователи давления измерительные 3051 мод. 3051TG |
14061-99 14061-04 |
Блок коллекторов входа и выхода | |
Преобразователи измерительные к датчикам температуры 644 |
14683-00 |
Преобразователи измерительные 644 |
14683-04 14683-09 |
Датчики температуры 644 |
39539-08 |
Термопреобразователи сопротивления платиновые 65 |
22257-01 22257-05 22257-11 |
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом ТСПУ мод. 65-644 |
27129-04 |
Преобразователи давления измерительные 3051 мод. 3051TG |
14061-99 14061-04 |
Блок фильтров и насосов | |
Преобразователи давления измерительные 3051 мод. 3051TG |
14061-99 14061-04 |
Система обработки информации | |
Комплексы измерительно-вычислительные ИМЦ-03 |
19240-00 |
Блок трубопоршневой поверочной установки | |
Установки трубопоршневые поверочные двунаправленные |
53294-13 |
Преобразователи измерительные к датчикам температуры 644 |
14683-00 |
Преобразователи измерительные 644 |
14683-04 14683-09 |
Датчики температуры 644 |
39539-08 |
Термопреобразователи сопротивления платиновые 65 |
22257-01 22257-05 22257-11 |
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
Термопреобразователи сопротивления платиновые с унифицированным выходным сигналом ТСПУ мод. 65-644 |
27129-04 |
Преобразователи давления измерительные 3051 мод. 3051TG |
14061-99 14061-04 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих функций:
-
- автоматическое измерение объема, объемного расхода и массы нефти;
-
- автоматическое измерение плотности и объемной доли воды;
-
- автоматическое измерение давления и температуры нефти;
-
- автоматизированное вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и хлористых солей в аккредитованной испытательной химико-аналитической лаборатории;
-
- проведение контроля метрологических характеристик и поверки ТПР с применением стационарной ТПУ;
-
- автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
-
- автоматический контроль параметров измеряемой среды, их индикацию и сигнализацию нарушений установленных границ;
-
- защиту информации от несанкционированного доступа программными средствами.
Место расположения системы измерений количества и показателей качества нефти № 501 на Нижневартовском центральном товарном парке Самотлорского месторождения АО «Самотлорнефтегаз», заводской номер 01: ЦПСН-1 АО «Самотлорнефтегаз». Пломбирование средств измерений, находящихся в составе системы измерений количества и показателей качества нефти № 501 на Нижневартовском центральном товарном парке Самотлорского месторождения АО «Самотлорнефтегаз» осуществляется согласно требований их описаний типа или МИ 3002-2006. Заводской номер указан в инструкции по эксплуатации. Нанесение знака поверки на СИКН не предусмотрено.
Общий вид СИКН представлен на рисунке 1.

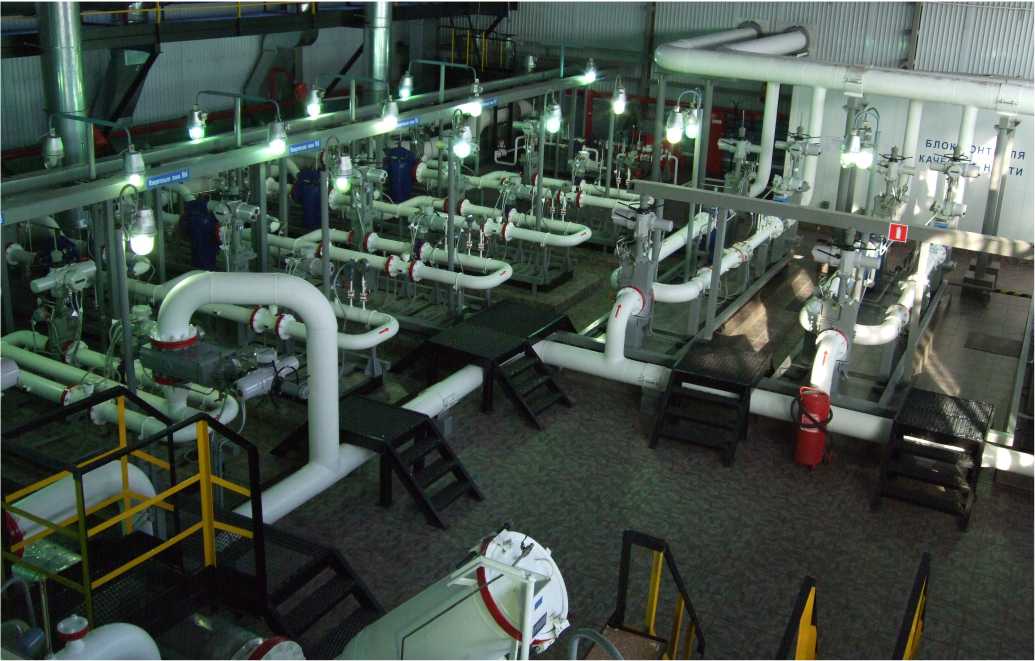

Рисунок 1 - Общий вид СИКН
Таблица 5 -
Наименование |
Обозначение |
Количество |
Система измерений количества и показателей качества нефти № 501 на Нижневартовском центральном товарном парке Самотлорского месторождения АО «Самотлорнефтегаз» |
1 экз. | |
Инструкция АО «Самотлорнефтегаз» по эксплуатации системы измерений количества и показателей качества нефти (СИКН) № 501 АО «Самотлорнефтегаз» |
1 экз. |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений объемного расхода, м3/ч |
от 300 до 3100 |
Пределы допускаемой относительной погрешности | |
измерения: | |
- массы брутто нефти, % |
± 0,25 |
- массы нетто нефти, % |
± 0,35 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Количество измерительных линий |
8 (6 рабочих, 2 резервные) |
Измеряемая среда |
нефть по ГОСТ Р 51858 |
Характеристики измеряемой среды: - температура, °С |
от +10 до +40 |
- давление в измерительной линии, МПа |
от 0,24 до 1,60 |
- плотность при температуре 20 °С, кг/м3 |
от 830 до 895 |
- массовая доля воды в нефти, %, не более |
0,5 |
- массовая доля механических примесей, %, не более |
0,05 |
- массовая концентрация хлористых солей, мг/дм3, не более |
100 |
Режим работы |
непрерывный |
Режим работы ТПУ |
периодический |
Условия эксплуатации: Температура окружающего воздуха, °С |
от +15 до +36 |
Параметры электрического питания: - напряжение питания переменного тока, В трехфазное |
от 323 до 418 |
однофазное |
от 187 до 242 |
- частота переменного тока, Г ц |
от 49 до 51 |
