Номер по Госреестру СИ: 88279-23
88279-23 Система измерений количества и показателей качества нефти (СИКН) № 578 АО "Самотлорнефтегаз"
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и показателей качества нефти (СИКН) № 578 АО «Самотлорнефтегаз» (далее - СИКН) предназначена для измерения массы нефти.

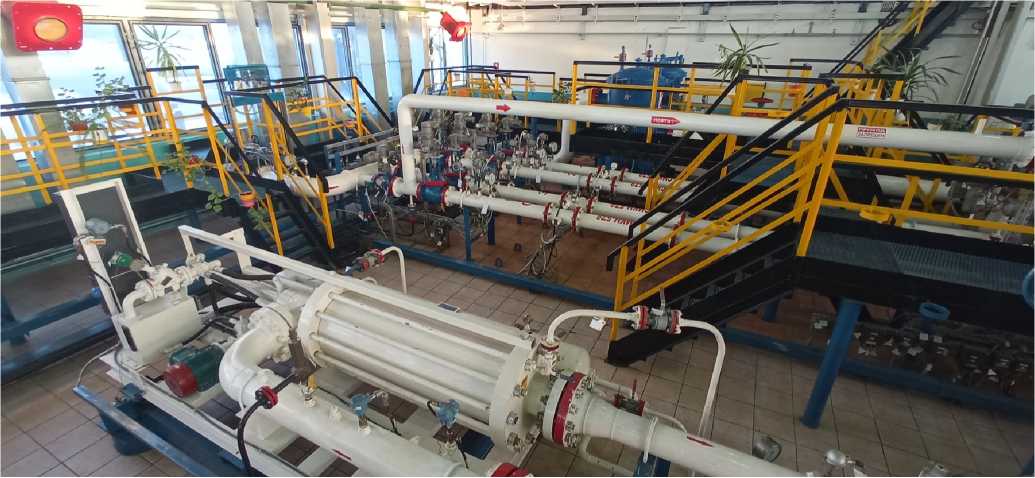

Внешний вид.
Система измерений количества и показателей качества нефти (СИКН) № 578 АО "Самотлорнефтегаз"
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) СИКН представлено встроенным прикладным ПО комплекса измерительно-вычислительного и АРМ оператора СИКН.
Идентификационные данные программного обеспечения приведены в таблице 2.
Уровень защиты программного обеспечения «средний» в соответствии с
Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
ИВК «ИМЦ-07» |
ПЕТРОЛСОФТ | |
Идентификационное наименование ПО |
EMC07.Metrology.dll |
SIKN.dll |
TPULibrary.dll |
Номер версии ПО |
РХ.7000.01.08 |
1.0.1.0 |
1.0.2.0 |
Цифровой идентификатор ПО |
6CFE8968 |
F9D0A57E58B6B7E0 BD899755CC2731C3 |
CF2C7990373DAC7C 97FD9485B844F4D1 |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
M |
D5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Масса нефти. Методика измерений системой количества и показателей качества нефти (СИКН) № 578 АО «Самотлорнефтегаз», свидетельство об аттестации методики (метода) измерений № 1708/01.00248-2014/2022 от 31.08.2022.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Самотлорнефтегаз» (АО «Самотлорнефтегаз»)
ИНН 8603089934
Адрес: 628606, Ханты-Мансийский автономный округ-Югра, г. Нижневартовск, ул. Ленина, д. 4
Телефон (3466) 62-20-24
Факс (3466) 62-21-99
Е-mail: office@smn.rosneft.ru
Изготовитель
Акционерное общество «Самотлорнефтегаз» (АО «Самотлорнефтегаз»)ИНН 8603089934
Адрес: 628606, Ханты-Мансийский автономный округ-Югра, г. Нижневартовск, ул. Ленина, д. 4
Телефон (3466) 62-20-24
Факс (3466) 62-21-99
Е-mail: office@smn.rosneft.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе-Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)Адрес: 625027, г. Тюмень, ул. Минская, д. 88
Тел. (3452) 20-62-95
Факс (3452) 28-00-84
Web-сайт: httpsV/тцсм.рф
E-mail: mail@csm72.ru
Правообладатель
Акционерное общество «Самотлорнефтегаз» (АО «Самотлорнефтегаз»)ИНН 8603089934
Адрес: 628606, Ханты-Мансийский автономный округ-Югра, г. Нижневартовск, ул. Ленина, д. 4
Телефон (3466) 62-20-24
Факс (3466) 62-21-99
Е-mail: office@smn.rosneft.ru
Принцип действия системы основан на использовании косвенного метода динамических измерений массы нефти с помощью преобразователей объемного расхода. Выходные электрические сигналы преобразователей объемного расхода, температуры, давления и поточных плотномера и влагомера поступают на соответствующие входы измерительновычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты. Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. В состав СИКН входят:
-
1) Блок измерительных линий (БИЛ).
-
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
-
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
-
4) Блок поверочной установки (далее - ПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей расхода.
-
5) Блок коллекторов входа и выхода (далее - БКВиВ);
-
6) Блок фильтров (далее - БФ).
Состав СИКН представлен в таблице 1.
Таблица 1 - Состав СИКН
Наименование и тип средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
1 |
2 |
Блок измерительных линий | |
Преобразователи расхода жидкости турбинные с Ду 16 ... 500 мм, мод. TZ-N 150-600 |
15427-01 |
Термопреобразователи сопротивления платиновые серии 65 |
22257-01 22257-05 22257-11 |
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 69487-17 |
Преобразователи измерительные Rosemount 3144P Преобразователи измерительные Rosemount 644 |
56381-14 |
Преобразователи давления измерительные 3051S мод. 3051S2TG |
66525-17 |
Преобразователи давления измерительные 3051TG |
14061-10 14061-15 |
Преобразователи давления измерительные 2088 |
16825-02 16825-08 |
Блок измерения показателей качества нефти | |
Влагомеры нефти поточные УДВН-1пм |
14557-05 14557-10 14557-15 |
Преобразователи плотности жидкости измерительные 7835 |
15644-01 15644-06 52638-13 |
Преобразователи плотности и расхода CDM, мод. CMD 100 P |
63515-16 |
Термопреобразователи сопротивления платиновые серии 65 |
22257-01 22257-05 22257-11 |
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 69487-17 |
Преобразователи измерительные Rosemount 3144P Преобразователи измерительные Rosemount 644 |
56381-14 |
Преобразователи давления измерительные 3051S мод. 3051S2TG |
66525-17 |
Преобразователи давления измерительные 3051TG |
14061-10 14061-15 |
Преобразователи давления измерительные 2088 |
16825-02 16825-08 |
Ротаметры Н250 |
19712-02 48092-11 |
Система обработки информации | |
Комплексы измерительно-вычислительные ИМЦ-07 |
53852-13 |
Продолжение таблицы 1
1 |
2 |
Комплексы измерительно-вычислительные и управляющие на базе платформы Logix D, мод. ControlLogix серия 1756 |
64136-16 |
Приемники временной синхронизации NVS-GNSS-MTA |
63278-16 |
Блок коллекторов входа и выхода | |
Термопреобразователи сопротивления платиновые серии 65 |
22257-01 22257-05 22257-11 |
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 69487-17 |
Преобразователи измерительные Rosemount 3144P Преобразователи измерительные Rosemount 644 |
56381-14 |
Преобразователи давления измерительные 3051S мод. 3051S2TG |
66525-17 |
Преобразователи давления измерительные 3051TG |
14061-10 14061-15 |
Преобразователи давления измерительные 2088 |
16825-02 16825-08 |
Блок фильтров | |
Преобразователи давления измерительные мод. 3051S2CD |
66525-17 |
Блок поверочной установки | |
Установки поверочные СР |
27778-15 |
Установки поверочные BCP-M |
18099-99 |
Термопреобразователи сопротивления платиновые серии 65 |
22257-01 22257-05 22257-11 |
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 69487-17 |
Преобразователи измерительные Rosemount 3144P Преобразователи измерительные Rosemount 644 |
56381-14 |
Датчики температуры Rosemount 3144Р |
63889-16 |
Преобразователи давления измерительные 3051S мод. 3051S2TG |
66525-17 |
Преобразователи давления измерительные 3051TG |
14061-10 14061-15 |
Преобразователи давления измерительные 2088 |
16825-02 16825-08 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих функций:
-
- автоматическое измерение объема, объемного расхода и массы нефти;
-
- автоматическое измерение плотности и объемной доли воды;
-
- автоматическое измерение давления и температуры нефти;
-
- автоматизированное вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и хлористых солей в аккредитованной испытательной химико-аналитической лаборатории;
-
- проведение контроля метрологических характеристик и поверки ТПР с применением ПУ;
-
- автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
-
- автоматический контроль параметров измеряемой среды, их индикацию и сигнализацию нарушений установленных границ;
-
- защиту информации от несанкционированного доступа программными средствами.
Место расположения системы измерений количества и показателей качества нефти (СИКН) № 578 АО «Самотлорнефтегаз», заводской номер 01: ЦПСН-2 АО «Самотлорнефтегаз». Пломбирование средств измерений, находящихся в составе системы измерений количества и показателей качества нефти (СИКН) № 578 АО «Самотлорнефтегаз» осуществляется согласно требований их описаний типа и/или МИ 3002-2006. Заводской номер указан в инструкции по эксплуатации. Нанесение знака поверки на СИКН не предусмотрено.
Общий вид СИКН представлен на рисунке 1.
Рисунок 1 - Общий вид СИКН
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений объемного расхода, м3/ч |
от 200 до 1530 |
Пределы допускаемой относительной погрешности | |
измерения: | |
- массы брутто нефти, % |
± 0,25 |
- массы нетто нефти, % |
± 0,35 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Количество измерительных линий |
4 (3 рабочих, 1 резервная) |
Измеряемая среда |
нефть по ГОСТ Р 51858 |
Характеристики измеряемой среды: - температура, °С |
от +10 до +40 |
- давление в измерительной линии, МПа |
от 0,2 до 1,6 |
- плотность при температуре 20 °С, кг/м3 |
от 770 до 890 |
- массовая доля воды в нефти, %, не более |
0,5 |
- массовая доля механических примесей, %, не более |
0,05 |
- массовая концентрация хлористых солей, мг/дм3, не более |
100 |
Режим работы |
непрерывный |
Режим работы ПУ |
периодический |
Условия эксплуатации: Температура окружающего воздуха, °С |
от +15 до +25 |
Параметры электрического питания: - напряжение питания переменного тока, В трехфазное |
от 323 до 418 |
однофазное |
от 187 до 242 |
- частота переменного тока, Г ц |
от 49 до 51 |
