Номер по Госреестру СИ: 87800-22
87800-22 Система измерений количества и показателей качества нефти № 579 АО "Самотлорнефтегаз"
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и показателей качества нефти № 579 АО «Самотлорнефтегаз» (далее - СИКН) предназначена для измерения массы нефти.

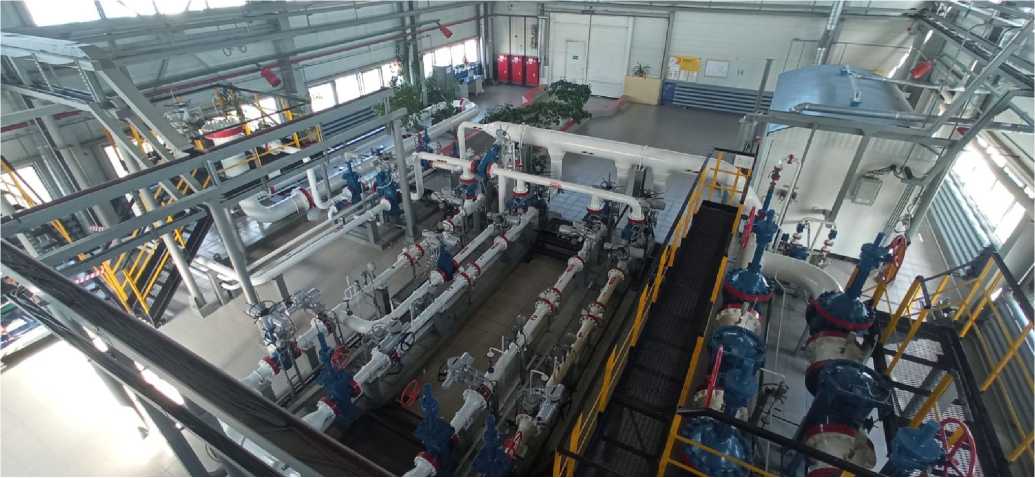

Внешний вид.
Система измерений количества и показателей качества нефти № 579 АО "Самотлорнефтегаз"
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) СИКН представлено встроенным прикладным ПО комплекса измерительно-вычислительного «ИМЦ-03» и АРМ оператора СИКН.
Идентификационные данные ПО приведены в таблице 2.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
ИВК «ИМЦ-03» |
АРМ оператора | ||
Идентификационное наименование ПО |
OIL_TM.EXE |
ArmA.dll |
ArmMX.dll |
ArmF.dll |
Номер версии ПО |
342.04.01 |
4.0.0.1 |
4.0.0.1 |
4.0.0.1 |
Цифровой идентификатор ПО |
0DE929A8 |
8B71AF71 |
30747EDB |
F8F39210 |
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Масса нефти. Методика измерений системой количества и показателей качества нефти № 579 АО «Самотлорнефтегаз», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2022.43155.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2018 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Самотлорнефтегаз» (АО «Самотлорнефтегаз») ИНН 8603089934
Адрес: 628606, Ханты-Мансийский автономный округ-Югра, г. Нижневартовск, ул. Ленина, д. 4
Телефон: (3466) 62-20-24 Факс: (3466) 62-21-99
Е-mail: office@smn.rosneft.ru
Изготовитель
Акционерное общество «Самотлорнефтегаз» (АО «Самотлорнефтегаз») ИНН 8603089934Адрес: 628606, Ханты-Мансийский автономный округ-Югра, г. Нижневартовск, ул. Ленина, д. 4
Телефон: (3466) 62-20-24 Факс: (3466) 62-21-99
Е-mail: office@smn.rosneft.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе-Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)Адрес: 625027, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 20-62-95
Факс: (3452) 28-00-84
Web-сайт: httpsV/тцсм.рф
E-mail: mail@csm72.ru
Правообладатель
Акционерное общество «Самотлорнефтегаз» (АО «Самотлорнефтегаз») ИНН 8603089934Адрес: 628606, Ханты-Мансийский автономный округ-Югра, г. Нижневартовск, ул. Ленина, д. 4
Телефон: (3466) 62-20-24 Факс: (3466) 62-21-99
Е-mail: office@smn.rosneft.ru
Принцип действия системы основан на использовании косвенного метода динамических измерений массы нефти с помощью преобразователей объемного расхода. Выходные электрические сигналы преобразователей объемного расхода, температуры, давления и поточных плотномера и влагомера поступают на соответствующие входы измерительновычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты. Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. В состав СИКН входят:
-
1) блок входного, выходного коллекторов и фильтров;
-
2) блок измерительных линий (БИЛ), состоящий из четырех измерительных линий (трех рабочих, одной резервной);
-
3) блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти;
-
4) система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений;
-
5) блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей расхода.
Состав СИКН с измерительными компонентами представлен в таблице 1.
Таблица 1 - Состав СИКН
Наименование и тип средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
1 |
2 |
Блок входного, выходного коллекторов и фильтров | |
Преобразователи измерительные к датчикам температуры 644 |
14683-00 |
Преобразователи измерительные 644 |
14683-04 14683-09 |
Преобразователи измерительные Rosemount 644 Преобразователи измерительные Rosemount 3144Р |
56381-14 |
Термопреобразователи сопротивления платиновые 65 |
22257-01 22257-05 22257-11 |
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
Преобразователи давления измерительные 3051 |
14061-99 14061-04 14061-10 14061-15 |
Преобразователи давления измерительные 3051S |
66525-17 |
Блок измерительных линий | |
Преобразователи расхода жидкости турбинные HELIFLU TZ-N с Ду 150 мм, мод. 150-600 |
15427-01 |
Преобразователи измерительные к датчикам температуры 644 |
14683-00 |
Преобразователи измерительные 644 |
14683-04 14683-09 |
Преобразователи измерительные Rosemount 644 Преобразователи измерительные Rosemount 3144Р |
56381-14 |
Термопреобразователи сопротивления платиновые 65 |
22257-01 22257-05 22257-11 |
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
Преобразователи давления измерительные 3051 |
14061-99 14061-04 14061-10 14061-15 |
Преобразователи давления измерительные 3051S |
66525-17 |
Блок измерений показателей качества нес |
)ти |
Влагомеры нефти поточные LC |
16308-02 |
Влагомеры поточные L |
25603-03 |
Влагомеры нефти поточные УДВН-1пм |
14557-15 |
Преобразователи плотности жидкости измерительные 7835 |
15644-01 15644-06 52638-13 |
Продолжение таблицы 1
1 |
2 |
Преобразователи измерительные к датчикам температуры 644 |
14683-00 |
Преобразователи измерительные 644 |
14683-04 14683-09 |
Преобразователи измерительные Rosemount 644 Преобразователи измерительные Rosemount 3144Р |
56381-14 |
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
Термопреобразователи сопротивления платиновые 65 |
22257-01 22257-05 22257-11 |
Преобразователи давления измерительные 3051 |
14061-99 14061-04 14061-10 14061-15 |
Преобразователи давления измерительные 3051S |
66525-17 |
Счетчики жидкости турбинные CRA/MRT 97 |
22214-01 |
Система обработки информации | |
Комплексы измерительно-вычислительные ИМЦ-03 |
19240-00 |
Блок трубопоршневой поверочной установки | |
Установки трубопоршневые поверочные двунаправленные |
53294-13 |
Преобразователи измерительные к датчикам температуры 644 |
14683-00 |
Преобразователи измерительные 644 |
14683-04 14683-09 |
Преобразователи измерительные Rosemount 644 Преобразователи измерительные Rosemount 3144Р |
56381-14 |
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
Термопреобразователи сопротивления платиновые 65 |
22257-01 22257-05 22257-11 |
Преобразователи давления измерительные 3051 |
14061-99 14061-04 14061-10 14061-15 |
Преобразователи давления измерительные 3051S |
66525-17 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих функций:
-
- автоматическое измерение объема, объемного расхода и массы нефти;
-
- автоматическое измерение плотности и объемной доли воды;
-
- автоматическое измерение давления и температуры нефти;
-
- автоматизированное вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и хлористых солей в аккредитованной испытательной химико-аналитической лаборатории;
-
- проведение контроля метрологических характеристик и поверки ТПР с применением стационарной ТПУ;
-
- автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
-
- автоматический контроль параметров измеряемой среды, их индикацию и сигнализацию нарушений установленных границ;
- защиту информации от несанкционированного доступа программными средствами.
Заводской номер 01 указан в инструкции по эксплуатации. Пломбирование средств измерений, входящих в состав СИКН осуществляется согласно требований их описаний типа или МИ 3002-2006. Нанесение знака поверки на СИКН не предусмотрено.
Общий вид СИКН представлен на рисунке 1.
Рисунок 1 - Общий вид СИКН
Таблица 3 - Метрологические характеристики СИКН
Наименование характеристики |
Значение |
Диапазон измерений объемного расхода, м3/ч |
от 210 до 1650 |
Пределы допускаемой относительной погрешности | |
измерения: | |
- массы брутто нефти, % |
±0,25 |
- массы нетто нефти, % |
±0,35 |
Таблица 4 - Основные технические характеристики СИКН
Наименование характеристики |
Значение |
Количество измерительных линий, шт. |
4 (3 рабочих, 1 резервная) |
Измеряемая среда |
нефть по ГОСТ Р 51858 |
Характеристики измеряемой среды:
|
от +10 до +40 от 0,2 до 3,6 от 770 до 890 0,5 0,05 100 |
Режим работы |
непрерывный |
Режим работы ТПУ |
периодический |
Условия эксплуатации: Температура окружающего воздуха, °С |
от +5 до +35 |
Параметры электрического питания:
однофазное
|
от 323 до 418 от 187 до 242 от 49 до 51 |
