Номер по Госреестру СИ: 91339-24
91339-24 Система измерений количества и параметров нефти в нефтегазоводяной смеси (СИКНС) ДНС-19
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и параметров нефти в нефтегазоводяной смеси (СИКНС) ДНС-19 (далее - СИКНС) предназначена для измерения массы нефтегазоводяной смеси и массы нетто нефти.
Внешний вид.
Система измерений количества и параметров нефти в нефтегазоводяной смеси (СИКНС) ДНС-19
Рисунок № 1
Общие сведения
Дата публикации - 22.02.2024
Срок свидетельства -
Номер записи - 193261
ID в реестре СИ - 1414598
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз")
Страна - РОССИЯ
Населенный пункт - г. Нижневартовск, ХМАО-Югра
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№435 от 2024.02.20 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Система измерений количества и параметров нефти в нефтегазоводяной смеси (СИКНС) ДНС-19 (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81902-21 |
Система измерений количества и показателей качества нефти (СИКН) ЗМТ, 1, 8, 1, 1, 7, 8 Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) |
ОТ МП |
1 год |
|
87752-22 |
Система измерений количества и показателей качества нефти № 501 на Нижневартовском центральном товарном парке Самотлорского месторождения АО "Самотлорнефтегаз", Обозначение отсутствует Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) |
ОТ МП |
1 год |
|
87800-22 |
Система измерений количества и показателей качества нефти № 579 АО "Самотлорнефтегаз", Обозначение отсутствует Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) |
ОТ МП |
1 год |
|
88279-23 |
Система измерений количества и показателей качества нефти (СИКН) № 578 АО "Самотлорнефтегаз", Обозначение отсутствует Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) |
ОТ МП |
1 год |
|
88278-23 |
Система измерений количества и показателей качества нефти (СИКН) № 544 АО "Самотлорнефтегаз", Обозначение отсутствует Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) |
ОТ МП |
1 год |
|
91339-24 |
Система измерений количества и параметров нефти в нефтегазоводяной смеси (СИКНС) ДНС-19, Обозначение отсутствует Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) |
ОТ МП |
1 год |
|
91980-24 |
Система измерений количества и параметров нефтегазоводяной смеси (СИКНС) ДНС-26, Обозначение отсутствует Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) |
ОТ МП |
1 год |
Бесплатный
Кто поверяет Система измерений количества и параметров нефти в нефтегазоводяной смеси (СИКНС) ДНС-19 (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система измерений количества и параметров нефти в нефтегазоводяной смеси (СИКНС) ДНС-19 (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
СИКНС имеет программное обеспечение (далее - ПО), представленное встроенным прикладным ПО комплекса измерительно-вычислительного ОКТОПУС-Л (OCTOPUS-L) и ПО АРМ оператора «ЦДС-Менеджер». Идентификационные данные программного обеспечения приведены в таблице 2.
Уровень защиты программного обеспечения «средний» в соответствии
с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ИВК ОКТОПУС-Л |
ЦДС - Менеджер |
|
Идентификационное наименование ПО |
Formula.o |
- |
|
Номер версии (идентификационный номер) ПО |
6.15 |
3.4.2.375 |
|
Цифровой идентификатор ПО |
5ED0C426 |
- |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКНС типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийВЯ-1760/МИ «Инструкция. Масса нефти в составе нефтегазоводяной смеси. Методика измерений системой измерений количества и параметров нефтегазоводяной смеси (СИКНС) ДНС-19 АО «Самотлорнефтегаз», свидетельство об аттестации методики (метода) измерений № 1760/01.00248-2014/2023 от 8 июня 2023 г.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Самотлорнефтегаз» (АО «Самотлорнефтегаз»)
ИНН 8603089934
Юридический адрес: 628606, Ханты-Мансийский автономный округ-Югра, г. Нижневартовск, ул. Ленина, д. 4
Телефон (3466) 62-20-24
Факс (3466) 62-21-99
Е-mail: office@smn.rosneft.ru
Изготовитель
Акционерное общество «Самотлорнефтегаз» (АО «Самотлорнефтегаз»)ИНН 8603089934
Юридический адрес: 628606, Ханты-Мансийский автономный округ-Югра, г. Нижневартовск, ул. Ленина, д. 4
Телефон (3466) 62-20-24
Факс (3466) 62-21-99
Е-mail: office@smn.rosneft.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)Адрес: 625027, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 500-532
Web-сайт: littps://TiicM.p(()
E-mail: info@csm72.ru
Правообладатель
Акционерное общество «Самотлорнефтегаз» (АО «Самотлорнефтегаз»)ИНН 8603089934
Юридический адрес: 628606, Ханты-Мансийский автономный округ-Югра, г. Нижневартовск, ул. Ленина, д. 4
Телефон (3466) 62-20-24
Факс (3466) 62-21-99
Е-mail: office@smn.rosneft.ru
Принцип действия основан на прямом методе динамических измерений с помощью преобразователей расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКНС представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКНС входит:
-
1) Блок измерительных линий (БИЛ), состоящий из трех измерительных линий (двух рабочих, одной контрольно-резервной).
-
2) Блок измерений параметров нефти сырой (БИК), предназначенный для измерения показателей качества нефти.
-
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
Таблица 1 - Состав СИКНС
|
Наименование и тип средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
1 |
2 |
|
Блок измерительных линий | |
|
Расходомеры массовые Promass мод. Promass 83F |
15201-11 |
|
Преобразователи измерительные Rosemount 3144P |
56381-14 |
|
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
Продолжение таблицы 1
|
1 |
2 |
|
Преобразователи давления измерительные 3051S |
66525-17 |
|
Блок измерений параметров нефти сырой | |
|
Влагомеры нефти поточные УДВН-1пм мод. УДВН-1пм |
14557-15 |
|
Влагомеры нефти поточные УДВН-1пм мод. УДВН-1пм2 |
14557-15 |
|
Термопреобразователи с унифицированным выходным сигналом ТСПУ 0104 |
29336-05 |
|
Датчики давления Метран-150, мод. Метран-150TG |
32854-09 |
|
Счетчики жидкости турбинные ТОР, мод. ТОР1-50 |
6965-03 |
|
Система обработки информации | |
|
Комплексы измерительно-вычислительные ОКТОПУС-Л (OCTOPUS-L) |
43239-15 |
|
Примечание - При использовании влагомера нефти поточного УДВН-1пм мод. УДВН-1пм объемная доля воды в нефтегазоводяной смеси не должна превышать 2,0 % вкл. | |
В состав СИКНС входят показывающие средства измерений давления и температуры нефти утвержденных типов.
Место расположения системы измерений количества и параметров нефти в нефтегазоводяной смеси (СИКНС) ДНС-19: Цех подготовки и перекачки нефти № 2 АО «Самотлорнефтегаз». Пломбирование средств измерений, находящихся в составе системы измерений количества и параметров нефти в нефтегазоводяной смеси (СИКНС) ДНС-19 осуществляется согласно требований их описаний типа. В случае отсутствия таких требований в описании типа, пломбирование проводится согласно МИ 3002-2006. Заводской номер 01 нанесен в виде цифрового обозначения на шкафу измерительно-вычислительного комплекса.

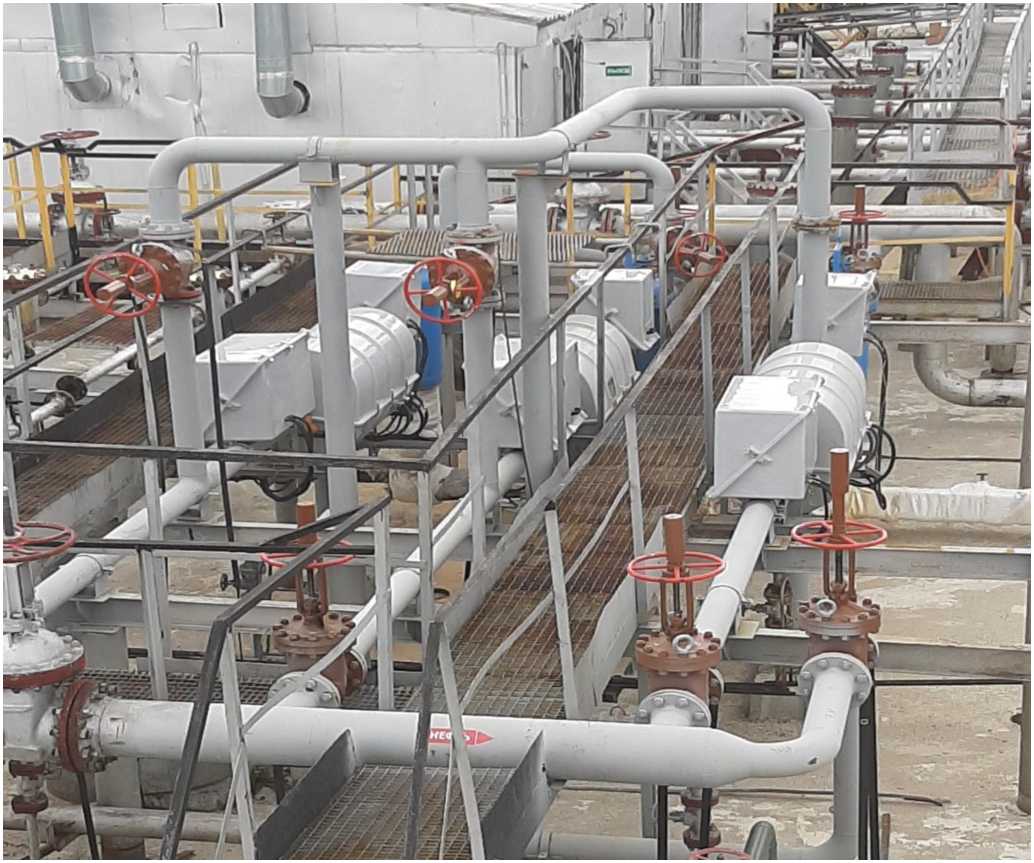

Общий вид СИКНС представлен на рисунке 1.
Рисунок 1 - Общий вид СИКНС
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон массового расхода, т/ч |
от 17,4 до 284,4 |
|
Пределы допускаемой относительной погрешности измерения массы нефтегазоводяной смеси |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе измеряемой среды при использовании влагомера нефти поточного УДВН-1пм мод. УДВН-1пм, при содержании объемной доли воды в измеряемой среде от 0 до 2 % включ. % |
±0,35 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе измеряемой среды при использовании влагомера нефти поточного УДВН-1пм мод. УДВН-1пм2, при содержании объемной доли воды в измеряемой среде от 0 до 5 % включ., % |
±0,35 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе измеряемой среды при определении массовой доли воды в нефтегазоводяной смеси в испытательной лаборатории по ГОСТ 2477, %, при содержании объемной доли воды в измеряемой среде, %: от 0 до 2 включ. |
±0,35 |
|
от 2 до 5 включ. |
±0,65 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
3 (2 рабочие, 1 контрольно-резервная) |
|
Характеристики измеряемой среды:
|
от +10 до +40 от 0,24 до 1,60 от 790 до 870 от 4 до 40 5,0 0,05 300 5,0 не допускается |
|
Режим работы |
непрерывный |
|
Температура окружающего воздуха, °С:
|
от +10 до +20 от +15 до +25 |
