Сведения о средстве измерений: 88278-23 Система измерений количества и показателей качества нефти (СИКН) № 544 АО "Самотлорнефтегаз"

Номер по Госреестру СИ: 88278-23
88278-23 Система измерений количества и показателей качества нефти (СИКН) № 544 АО "Самотлорнефтегаз"
( )

Назначение средства измерений:
Система измерений количества и показателей качества нефти (СИКН) № 544 АО «Самотлорнефтегаз» (далее - СИКН) предназначена для измерения массы нефти.

сертификация программного обеспечения

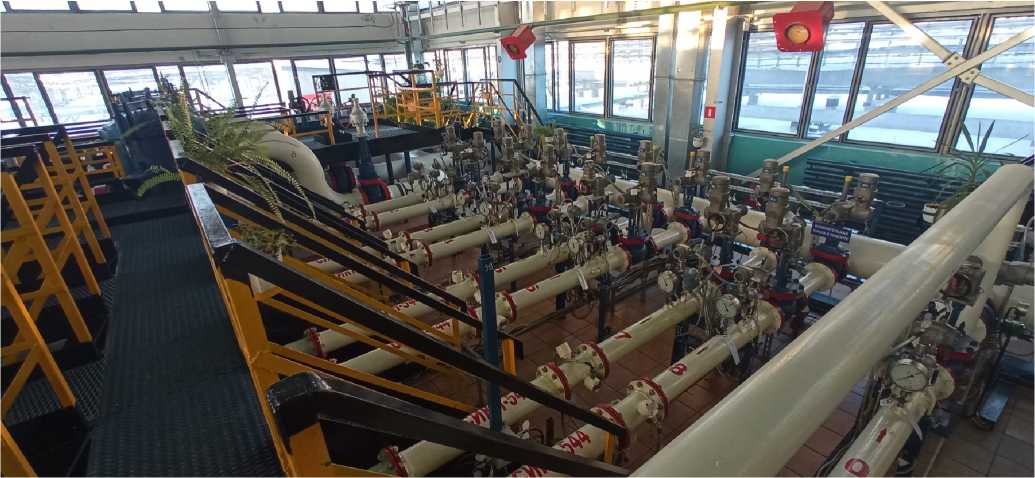

Внешний вид. Система измерений количества и показателей качества нефти (СИКН) № 544 АО
Внешний вид.
Система измерений количества и показателей качества нефти (СИКН) № 544 АО "Самотлорнефтегаз"
Рисунок № 1

Общие сведения

Дата публикации - 10.12.2024
Срок свидетельства -
Номер записи - 190310
ID в реестре СИ - 1405945
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз")
Страна - РОССИЯ
Населенный пункт - г. Нижневартовск, ХМАО-Югра
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - RT_36 Анализ рынка поверки Ярославля

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№357 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)

№2862 от 2024.12.05 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти (СИКН) № 544 АО "Самотлорнефтегаз" ( )

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81902-21

 Система измерений количества и показателей качества нефти (СИКН) ЗМТ, 1, 8, 1, 1, 7, 8
Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) 		ОТ
МП 		1 год
87752-22

 Система измерений количества и показателей качества нефти № 501 на Нижневартовском центральном товарном парке Самотлорского месторождения АО "Самотлорнефтегаз", Обозначение отсутствует
Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) 		ОТ
МП 		1 год
87800-22

 Система измерений количества и показателей качества нефти № 579 АО "Самотлорнефтегаз", Обозначение отсутствует
Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) 		ОТ
МП 		1 год
88279-23

 Система измерений количества и показателей качества нефти (СИКН) № 578 АО "Самотлорнефтегаз",
Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) 		ОТ
МП 		1 год
88278-23

 Система измерений количества и показателей качества нефти (СИКН) № 544 АО "Самотлорнефтегаз",
Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) 		ОТ
МП 		1 год
91339-24

 Система измерений количества и параметров нефти в нефтегазоводяной смеси (СИКНС) ДНС-19, Обозначение отсутствует
Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) 		ОТ
МП 		1 год
91980-24

 Система измерений количества и параметров нефтегазоводяной смеси (СИКНС) ДНС-26, Обозначение отсутствует
Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) 		ОТ
МП 		1 год
95510-25

 Система измерений количества и параметров нефтегазоводяной смеси ДНС-32, Обозначение отсутствует
Акционерное общество "Самотлорнефтегаз" (АО "Самотлорнефтегаз") (РОССИЯ г. Нижневартовск, ХМАО-Югра) 		ОТ
МП 		1 год

Кто поверяет Система измерений количества и показателей качества нефти (СИКН) № 544 АО "Самотлорнефтегаз" ( )

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЮМЕНСКИЙ ЦСМ"
(RA.RU.311499)		 РСТ
  • Нет модификации
    		•  6 0 6 0 6 0 6

    Стоимость поверки Система измерений количества и показателей качества нефти (СИКН) № 544 АО "Самотлорнефтегаз" ( )

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение СИКН представлено встроенным прикладным ПО комплекса измерительно-вычислительного и АРМ оператора.

    Идентификационные данные программного обеспечения приведены в таблице 2.

    Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

    Таблица 2 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    ИВК «ИМЦ-07»

    ПЕТРОЛСОФТ

    Идентификационное наименование ПО

    EMC07.Metrology.dll

    SIKN.dll

    TPULibrary.dll

    Номер версии ПО

    РХ.7000.01.08

    1.0.1.0

    1.0.2.0

    Цифровой идентификатор ПО

    6CFE8968

    F9D0A57E58B6B7E0

    BD899755CC2731C3

    CF2C7990373DAC7C

    97FD9485B844F4D1

    Алгоритм вычисления цифрового идентификатора

    CRC32

    M

    D5


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    «Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти (СИКН) № 544 АО «Самотлорнефтегаз», свидетельство об аттестации методики (метода) измерений № 1707/01.00248-2014/2022 от 31.08.2022 г.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Акционерное общество «Самотлорнефтегаз» (АО «Самотлорнефтегаз»)

    ИНН 8603089934

    Адрес: 628606, Ханты-Мансийский автономный округ-Югра, г. Нижневартовск, ул. Ленина, д. 4

    Телефон (3466) 62-20-24

    Факс (3466) 62-21-99

    Е-mail: office@smn.rosneft.ru

    Изготовитель

    Акционерное общество «Самотлорнефтегаз» (АО «Самотлорнефтегаз»)
    ИНН 8603089934
    Адрес: 628606, Ханты-Мансийский автономный округ-Югра, г. Нижневартовск, ул. Ленина, д. 4
    Телефон (3466) 62-20-24
    Факс (3466) 62-21-99
    Е-mail: office@smn.rosneft.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе-Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)
    Адрес: 625027, г. Тюмень, ул. Минская, д. 88
    Тел. (3452) 20-62-95
    Факс (3452) 28-00-84
    Web-сайт: littps://TiicM.p(()
    E-mail: mail@csm72.ru

    Правообладатель

    Акционерное общество «Самотлорнефтегаз» (АО «Самотлорнефтегаз»)
    ИНН 8603089934
    Адрес: 628606, Ханты-Мансийский автономный округ-Югра, г. Нижневартовск, ул. Ленина, д. 4
    Телефон (3466) 62-20-24
    Факс (3466) 62-21-99
    Е-mail: office@smn.rosneft.ru

    Принцип действия системы основан на использовании косвенного метода динамических измерений массы нефти с помощью преобразователей объемного расхода. Выходные электрические сигналы преобразователей объемного расхода, температуры, давления и поточных плотномера и влагомера поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

    Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты. Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. В состав СИКН входят:

    • 1) блок измерительных линий (БИЛ).

    • 2) блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.

    • 3) система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.

    • 4) блок коллекторов входа и выхода (далее - БКВиВ);

    • 5) блок фильтров (далее - БФ);

    • 6) блок поверочной установки (далее - ПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей расхода.

    Состав СИКН с измерительными компонентами представлен в таблице 1.

    Таблица 1 - Состав СИКН

    Наименование и тип средства измерений

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    1

    2

    Блок измерительных линий

    Преобразователи расхода жидкости турбинные с Ду 16 ... 500 мм Heliflu TZ-N, мод. T-ZN 150-600

    15427-01

    Термопреобразователи сопротивления платиновые серии 65

    22257-01

    22257-05

    22257-11

    Термопреобразователи сопротивления Rosemount 0065

    53211-13

    69487-17

    Преобразователи измерительные Rosemount 3144P

    Преобразователи измерительные Rosemount 644

    56381-14

    Преобразователи давления измерительные 3051S мод. 3051S2TG

    66525-17

    Преобразователи давления измерительные 3051TG

    14061-10

    14061-15

    Преобразователи давления измерительные 2088

    16825-02

    16825-08

    Блок измерения показателей качества нефти

    Влагомеры нефти поточные УДВН-1пм, мод УДВН-1пм

    14557-05

    14557-10

    14557-15

    Преобразователи плотности жидкости измерительные 7835

    15644-01

    15644-06

    52638-13

    Преобразователи плотности и расхода CDM, мод. CMD 100 P

    63515-16

    Термопреобразователи сопротивления платиновые серии 65

    22257-01

    22257-05

    22257-11

    Термопреобразователи сопротивления Rosemount 0065

    53211-13

    69487-17

    Преобразователи измерительные Rosemount 3144P

    Преобразователи измерительные Rosemount 644

    56381-14

    Преобразователи давления измерительные 3051S мод. 3051S2TG

    66525-17

    Преобразователи давления измерительные 3051TG

    14061-10

    14061-15

    Преобразователи давления измерительные 2088

    16825-02

    16825-08

    Ротаметры Н 250

    19712-02

    48092-11

    Продолжение таблицы 1

    1

    2

    Блок коллекторов входа и выхода

    Термопреобразователи сопротивления платиновые серии 65

    22257-01

    22257-05

    22257-11

    Термопреобразователи сопротивления Rosemount 0065

    53211-13

    69487-17

    Преобразователи измерительные Rosemount 3144P

    Преобразователи измерительные Rosemount 644

    56381-14

    Преобразователи давления измерительные 3051S мод. 3051S2TG

    66525-17

    Преобразователи давления измерительные 3051TG

    14061-10

    14061-15

    Преобразователи давления измерительные 2088

    16825-02

    16825-08

    Блок фильтров

    Преобразователи давления измерительные 3051S мод. 3051S2CD

    66525-17

    Система обработки информации

    Комплексы измерительно-вычислительные ИМЦ-07

    53852-13

    Комплексы измерительно-вычислительные и управляющие на базе платформы Logix D, мод. ControlLogix серия 1756

    64136-16

    Приемники временной синхронизации NVS-GNSS-MTA

    63278-16

    Блок поверочной установки

    У становки поверочные СР

    27778-15

    Установки поверочные BCP-M

    18099-99

    Термопреобразователи сопротивления платиновые серии 65

    22257-01

    22257-05

    22257-11

    Термопреобразователи сопротивления Rosemount 0065

    53211-13

    69487-17

    Преобразователи измерительные Rosemount 3144P

    Преобразователи измерительные Rosemount 644

    56381-14

    Датчики температуры Rosemount 3144Р

    63889-16

    Преобразователи давления измерительные 3051S мод. 3051S2TG

    66525-17

    Преобразователи давления измерительные 3051TG

    14061-10

    14061-15

    Преобразователи давления измерительные 2088

    16825-02

    16825-08

    В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.

    СИКН обеспечивает выполнение следующих функций:

    • - автоматическое измерение объема, объемного расхода и массы нефти;

    • - автоматическое измерение плотности и объемной доли воды;

    • - автоматическое измерение давления и температуры нефти;

    • - автоматизированное вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и хлористых солей в аккредитованной испытательной химико-аналитической лаборатории;

    • - проведение контроля метрологических характеристик и поверки преобразователей расхода с применением поверочной установки;

    • - автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

    • - автоматический контроль параметров измеряемой среды, их индикацию и сигнализацию нарушений установленных границ;

    • - защиту информации от несанкционированного доступа программными средствами.

    Место расположения системы измерений количества и показателей качества нефти (СИКН) № 544 АО «Самотлорнефтегаз», заводской номер 01: ЦПСН-2 АО «Самотлорнефтегаз». Пломбирование средств измерений, находящихся в составе системы измерений количества и показателей качества нефти (СИКН) № 544 АО «Самотлорнефтегаз» осуществляется согласно требований их описаний типа и/или МИ 3002-2006. Заводской номер указан в инструкции по эксплуатации. Нанесение знака поверки на СИКН не предусмотрено.

    Общий вид СИКН представлен на рисунке 1.

    Внешний вид. Система измерений количества и показателей качества нефти (СИКН) № 544 АО

    Рисунок 1 - Общий вид СИКН


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Система измерений количества и показателей качества нефти (СИКН) № 544 АО «Самотлорнефтегаз»

    1 экз.

    Инструкция АО «Самотлорнефтегаз» по эксплуатации системы измерений количества и показателей качества нефти (СИКН) № 544 АО «Самотлорнефтегаз»

    1 экз.


    Таблица 3 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений объемного расхода, м3/ч

    от 240 до 3360

    Пределы допускаемой относительной погрешности измере-

    ния:

    - массы брутто нефти, %

    ± 0,25

    - массы нетто нефти, %

    ± 0,35

    Таблица 4 - Основные технические характеристики

    Наименование характеристики

    Значение

    Количество измерительных линий

    9 (6 рабочих, 3 резервные)

    Измеряемая среда

    нефть по ГОСТ Р 51858

    Характеристики измеряемой среды:

    - температура, °С

    • - давление в измерительной линии, МПа

    • - плотность при температуре 20 °С, кг/м3

    • - массовая доля воды в нефти, %, не более

    - массовая доля механических примесей, %, не более

    - массовая концентрация хлористых солей, мг/дм3, не более

    от +10 до +40 от 0,2 до 1,6 от 770 до 890

    0,5

    0,05

    100

    Режим работы

    непрерывный

    Режим работы ПУ

    периодический

    Условия эксплуатации:

    Температура окружающего воздуха, °С

    от +15 до +25

    Параметры электрического питания:

    - напряжение питания переменного тока, В трехфазное однофазное

    - частота переменного тока, Г ц

    от 323 до 418 от 187 до 242

    от 49 до 51


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
