Номер по Госреестру СИ: 95309-25
95309-25 Источники-измерители
(Б6-9)
Назначение средства измерений:
Источники-измерители Б6-9 (далее - источники-измерители) предназначены для воспроизведения и измерения воспроизводимых значений напряжения и силы постоянного тока.
Внешний вид.
Источники-измерители
Рисунок № 1
Внешний вид.
Источники-измерители
Рисунок № 2
Общие сведения
Дата публикации - 24.04.2025
Срок свидетельства - 23.04.2030
Номер записи - 197084
ID в реестре СИ - 1425290
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№804 от 2025.04.23 ПРИКАЗ Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Источники-измерители (Б6-9)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
73183-18 21.11.2029 |
Измерители параметров ферромагнитных сердечников тороидальной формы, Ш1-23 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
86250-22 |
Системы контроля микросхем памяти, ДЕТЕРМИНАЛ-МАТРИЦА Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
86536-22 26.08.2027 |
Комплексы мобильные переносные, МПК-24 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88789-23 12.04.2028 |
Микроомметры, Е6-42 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
90948-24 11.01.2029 |
Системы измерения параметров пластин, ИУС-7Р Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
91347-24 20.02.2029 |
Мегаомметры, Е6-46 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
91444-24 28.02.2029 |
Системы контроля монтажа, УЛЕЙ Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94554-25 05.02.2030 |
Пробники дифференциальные, Обозначение отсутствует Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
94569-25 07.02.2030 |
LC-метры резонансного типа, Е7-35 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94779-25 28.02.2030 |
Измерители емкости и ESR, E7-53 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95308-25 23.04.2030 |
Источники-измерители, Б6-8 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
95309-25 23.04.2030 |
Источники-измерители, Б6-9 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Кто поверяет Источники-измерители (Б6-9)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Источники-измерители (Б6-9)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) обеспечивает функционирование источников-измерителей и управление интерфейсом. Встроенное ПО разделено на метрологически значимую и незначимую части. Метрологические характеристики источников-измерителей нормированы с учетом влияния метрологически значимой части встроенного ПО.
Конструкция источников-измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО источников-измерителей идентифицируется посредством указания версии в руководстве по эксплуатации.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО источников-измерителей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
1.x |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей:
| |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель источников-измерителей любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Устройство и работа» документа ЛДПА.411-28.00.000РЭ «Источники-измерители Б6-9. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
ЛДПА.411-28.00.000ТУ «Источники-измерители Б6-9. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Остек-Электро» (ООО «Остек-Электро») ИНН 7731483966
Адрес юридического лица: 121467, г. Москва, ул. Молдавская, д. 5, стр. 2
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия источников-измерителей основан на воспроизведении заданного напряжения или силы постоянного тока и одновременном измерении напряжения и (или) тока. Измерение силы постоянного тока производится на основе закона Ома за счет падения напряжения постоянного тока на внутренних шунтах источника-измерителя.
Конструктивно источники-измерители выполнены в виде блока темно-синего цвета, на лицевой панели которого расположены: кнопка включения, функциональные кнопки управления, экран и измерительные разъемы.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Общий вид источников-измерителей с указанием места нанесения знака утверждения типа представлен на рисунке 1. Вид сзади источников-измерителей с указанием места нанесения заводского номера представлен на рисунке 2. Нанесение знака поверки на источники-измерители не предусмотрено. Способ ограничения доступа к местам настройки -нанесение пломбы в виде наклейки, разрушающейся после повреждения, на крепежный винт, фиксирующий верхнюю крышку источников-измерителей.

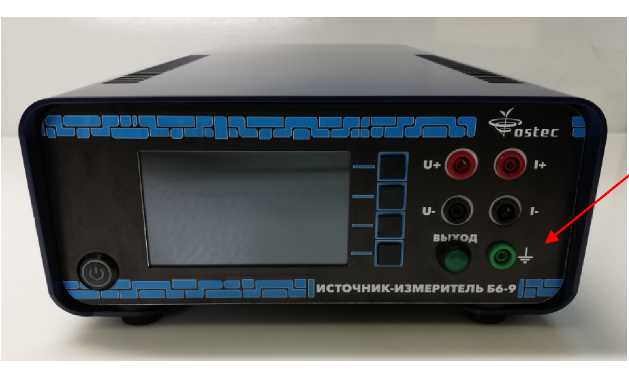

Рисунок 1 - Общий вид источников-измерителей с указанием места нанесения знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения пломбировочной наклейки
Место нанесения заводского

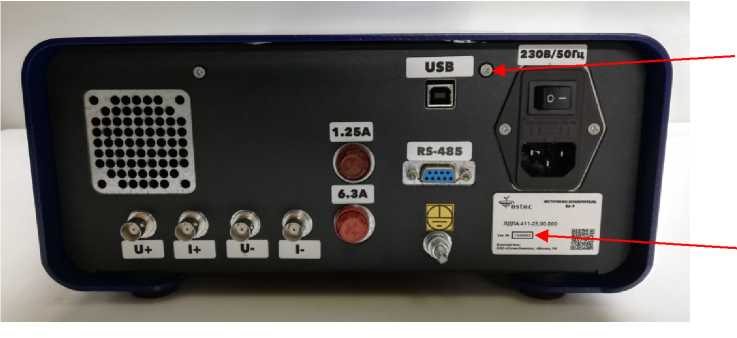

Рисунок 2 - Вид сзади источника-измерителя с указанием места нанесения заводского номера и места нанесения пломбировочной наклейки
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения и измерения воспроизводимых значений напряжения постоянного тока, В |
от 10 до 500 |
|
Пределы допускаемой относительной погрешности воспроизведения и измерения воспроизводимых значений напряжения постоянного тока, %: от 10 до 20 В включ. св. 20 до 50 В включ. св. 50 до 150 В включ. св. 150 до 500 В включ. |
±4 ±2 ±0,5 ±0,1 |
|
Верхние пределы воспроизведения и измерения воспроизводимых значений силы постоянного тока, мА |
2; 20; 200 |
|
Нижний предел воспроизведения и измерения воспроизводимых значений силы постоянного тока, мА |
0,001 |
|
Пределы допускаемой относительной погрешности воспроизведения и измерения воспроизводимых значений силы постоянного тока, % |
±1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
230±23 50 |
|
Потребляемая мощность, В^А, не более |
100 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
530х305х135 |
|
Масса, кг, не более |
9 |
|
Условия эксплуатации:
|
от +15 до +35 до 75 от 84 до 107 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10000 |
