Номер по Госреестру СИ: 86250-22
86250-22 Системы контроля микросхем памяти
(ДЕТЕРМИНАЛ-МАТРИЦА)
Назначение средства измерений:
Системы контроля микросхем памяти ДЕТЕРМИНАЛ-МАТРИЦА (далее - системы) предназначены для воспроизведений и измерений сигналов силы и напряжения постоянного тока, измерений временных интервалов, а также для воспроизведений температурных режимов.
Внешний вид.
Системы контроля микросхем памяти
Рисунок № 1
Программное обеспечение
ПО систем состоит из встроенного ПО.
Конструкция систем исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики систем нормированы с учетом влияния встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого встроенного ПО систем приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
СПО «Детерминал» |
Номер версии (идентификационный номер ПО), не ниже |
1.01 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2.5 «Программное обеспечение «Метрология» руководства оператора ЛДПА.411734.003 РО «Системы контроля микросхем памяти «ДЕТЕРМИНАЛ-МАТРИЦА». Руководство оператора».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.558-2009 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ЛДПА.411734.003 ТУ «Системы контроля микросхем памяти ДЕТЕРМИНАЛ-МАТРИЦА. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Остек-Электро» (ООО «Остек-Электро») Место нахождения и адрес юридического лица: 121467, г. Москва, ул. Молдавская, д.5, стр. 2.
ИНН 7731483966
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Принцип действия систем основан на воспроизведении аналоговых испытательных сигналов силы и напряжения постоянного тока, являющихся входными сигналами исследуемых микросхем памяти. Выходные величины напряжения и силы постоянного тока исследуемых микросхем памяти измеряются с помощью встроенных амперметра и вольтметра постоянного тока, преобразуются в цифровой сигнал с помощью аналогово-цифрового преобразователя и сравниваются с заведомо известными значениями посредством алгоритмов, заложенных в программном обеспечении (далее - ПО). Системы также позволяют термостатировать исследуемые микросхемы памяти в диапазоне температур от минус 60 до плюс 125 °С, имитируя влияние температуры на исследуемые микросхемы памяти.
Конструктивно системы состоят из общего корпуса (рамы) с расположенными в нем:
-
- персональным компьютером, предназначенным для обработки результатов измерений и управления системами;
-
- измерительной системы, которая имеет иерархическую структуру и представлена тремя уровнями: крейт, модуль цифрового ввода-вывода (далее - модуль), интерфейсный модуль, предназначенной для измерений контролируемых параметров;
-
- пропорционально-интегрально-дифференцирующими регуляторами (ПИД-
регуляторы) в количестве 8 штук, предназначенными для отображения текущей и заданной температуры для каждого модуля холода и тепла;
-
- модулями холода в количестве 4 штук, предназначенными для имитации влияния отрицательных температур на исследуемые микросхемы;
-
- модулями тепла в количестве 4 штук, предназначенными для имитации влияния положительных температур на исследуемые микросхемы;
-
- внешнего монитора, предназначенного для отображения интерфейса взаимодействия пользователя с системами.
Конструкция систем изготовлена из алюминия, окрашенного в черный и белый цвет.
Крейт представляет собой защищенную кожухом несущую конструкцию, имеющую коммуникационную магистраль для осуществления питания, заземления и информационного обмена систем. В крейте размещены:
- источник вторичного питания, предназначенный для питания модулей;
- кросс-платы, предназначенные для подключения модулей к источнику питания, измерительным и управляющим цепям.
Крейт содержит 14 слотов расширения для подключения модулей.
Модуль цифрового ввода-вывода представляет собой многофункциональный инструмент для тестирования микросхем памяти (цифровых интегральных схем). Модуль занимает один слот расширения и оснащен функционалом генератора импульсных последовательностей (драйвера), компаратора логических уровней, источника питания DPS и встроенного параметрического анализатора PMU, предназначенного для измерений выходных параметров исследуемых микросхем.
Интерфейсный модуль осуществляет функцию управления другими модулями системы, а также обмена данными с персональным компьютером и другими внешними приборами, подключаемыми к системам.
Системы не имеют модификаций и исполнений.
К системам данного типа относятся системы контроля микросхем памяти ДЕТЕРМИНАЛ-МАТРИЦА с зав. №№ 032019001, 032019002.
Заводской номер наносится на маркировочную табличку систем любым технологическим способом в виде цифрового кода.
Общий вид систем представлен на рисунке 1. Места нанесения знака утверждения типа и заводского номера представлены на рисунке 2. Нанесение знака поверки на системы в обязательном порядке не предусмотрено.

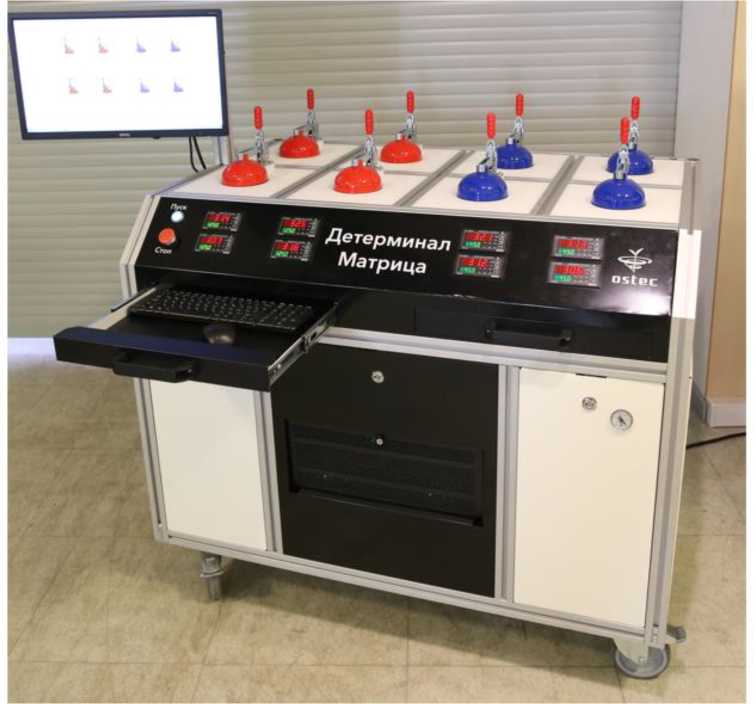

Рисунок 1 - Общий вид систем контроля микросхем памяти ДЕТЕРМИНАЛ-МАТРИЦА
Место нанесения знака утверждения типа
номера
Рисунок 2 - Общий вид тыльной части систем контроля микросхем памяти ДЕТЕРМИНАЛ-МАТРИЦА с указанием мест нанесения знака утверждения типа и заводского номера
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Характеристики источника питания DPS | |
Диапазон установки напряжения постоянного тока, В |
от -1 до +7 |
Пределы допускаемой приведенной (к верхней границе диапазона установки напряжения постоянного тока) погрешности установки напряжения постоянного тока, % |
± 1,0 |
Диапазон измерений силы постоянного тока, мА |
от 0,008 до 256,000 |
Пределы допускаемой приведенной (к верхней границе поддиапазона измерений силы постоянного тока) погрешности измерений силы постоянного тока, %:
|
± 2,0 |
Характеристики встроенного драйвера и компаратора | |
Диапазон установки напряжения постоянного тока встроенного драйвера 1), В |
от -1 до +7 |
Пределы допускаемой приведенной (к верхней границе диапазона установки напряжения постоянного тока встроенного драйвера) погрешности установки напряжения постоянного тока встроенного драйвера, % |
± 1,0 |
Диапазон измерений напряжения постоянного тока порогов срабатывания верхнего уровня встроенного компаратора, В |
от -0,5 до +7,0 |
Диапазон измерений напряжения постоянного тока порогов срабатывания нижнего уровня встроенного компаратора, В |
от -1 до +7 |
Пределы допускаемой приведенной (к диапазону измерений порогов срабатывания верхнего/нижнего уровня встроенного компаратора) погрешности измерений напряжения постоянного тока порогов срабатывания верхнего/нижнего уровня встроенного компаратора, % |
± 1,0 |
Диапазон измерений временных интервалов, нс |
от 15 до 320000 |
Пределы допускаемой абсолютной погрешности измерений временных интервалов, нс |
± 5 |
Характеристики встроенного параметрического анализатора PMU | |
Диапазон установки/измерений напряжения постоянного тока, В |
от -1 до +7 |
Пределы допускаемой приведенной (к верхней границе диапазона установки/измерений напряжения постоянного тока) погрешности установки/измерений напряжения постоянного тока, % |
± 1,0 |
Диапазон установки/измерений силы постоянного тока, мА |
от 0,002 до 32,000 |
Наименование характеристики |
Значение |
Пределы допускаемой приведенной (к верхней границе поддиапазона установки/измерений силы постоянного тока) погрешности установки/измерений силы постоянного тока, %:
|
± 2,0 |
Характеристики модулей тепла и холода | |
Диапазон воспроизведений температуры модулем тепла, °С |
от Тр2) до +125 |
Пределы допускаемой абсолютной погрешности воспроизведений температуры модулем тепла, °С |
± 2,0 |
Диапазон воспроизведений температуры модулем холода, °С |
от -60 до Тр2) |
Пределы допускаемой абсолютной погрешности воспроизведений температуры модулем холода, °С |
± 2,0 |
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания:
|
от 207 до 253 50 |
Потребляемая мощность, В^А, не более |
3200 |
Габаритные размеры (длина х высота х ширина), мм, не более |
1180 х 1400 х 780 |
Масса, кг, не более |
260 |
Рабочие условия измерений:
|
от +15 до +25 от 45 до 75 |
Средняя наработка на отказ, ч |
10 000 |
Средний срок службы, лет |
3 |
