Назначение средства измерений:
предназначены у неполярных
LC-метры резонансного типа E7-35 (далее - LC-метры)
для автоматических измерений электрической емкости и индуктивности конденсаторов, катушек индуктивности, дросселей.
Внешний вид.
LC-метры резонансного типа
Рисунок № 1
Внешний вид.
LC-метры резонансного типа
Рисунок № 2
Общие сведения
Дата публикации - 14.02.2025
Срок свидетельства - 07.02.2030
Номер записи - 196391
ID в реестре СИ - 1423314
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№257 от 2025.02.07 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: LC-метры резонансного типа (Е7-35)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
73183-18 21.11.2029 |
Измерители параметров ферромагнитных сердечников тороидальной формы, Ш1-23 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
86250-22 |
Системы контроля микросхем памяти, ДЕТЕРМИНАЛ-МАТРИЦА Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
86536-22 26.08.2027 |
Комплексы мобильные переносные, МПК-24 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88789-23 12.04.2028 |
Микроомметры, Е6-42 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
90948-24 11.01.2029 |
Системы измерения параметров пластин, ИУС-7Р Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
91347-24 20.02.2029 |
Мегаомметры, Е6-46 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
91444-24 28.02.2029 |
Системы контроля монтажа, УЛЕЙ Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94554-25 05.02.2030 |
Пробники дифференциальные, Обозначение отсутствует Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
94569-25 07.02.2030 |
LC-метры резонансного типа, Е7-35 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94779-25 28.02.2030 |
Измерители емкости и ESR, E7-53 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95308-25 23.04.2030 |
Источники-измерители, Б6-8 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
95309-25 23.04.2030 |
Источники-измерители, Б6-9 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет LC-метры резонансного типа (Е7-35)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки LC-метры резонансного типа (Е7-35)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное
обеспечивает
ПО разделено характеристики
программное обеспечение (далее - ПО) функционирование LC-метров и управление интерфейсом. Встроенное на метрологически значимую и незначимую части. Метрологические LC-метров нормированы с учетом влияния метрологически значимой части встроенного ПО.
Конструкция LC-метров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО LC-метров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
2.х |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей:
| |
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра и руководства по эксплуатации типографским способом и на маркировочную наклейку, расположенную на задней панели LC-метра, типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Устройство и работа» документа ЛДПА.411-13.00.000РЭ «LC-метры резонансного типа E7-35. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.371-80 «Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
ГОСТ Р 8.732-2011 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений индуктивности»;
ЛДПА.411-13.00.000ТУ «LC-метры резонансного типа E7-35. Технические условия».
Правообладательответственностью
«Остек-Электро»
Общество с ограниченной
(ООО «Остек-Электро»)
ИНН 7731483966
Адрес юридического лица: 121467, г. Москва, ул. Молдавская, д. 5, стр. 2
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
подключаемого заключается измеряемый резонансной
Принцип действия LC-метров основан на измерении параметров объекта измерения резонансным методом. Реализация данного метода в настройке в резонанс колебательного контура, включающего образцовый и элементы (электрической емкости или индуктивности), и определении его частоты с последующим выражением электрической емкости и индуктивности.
Конструктивно LC-метры выполнены в виде блока темно-синего цвета, на лицевой панели которого расположены: кнопка включения, функциональные кнопки управления, сенсорный экран и измерительные разъемы.
Заводской номер LC-метров наносится на маркировочную табличку, расположенную на задней панели корпуса, типографским методом в виде цифрового кода.
Общий вид LC-метров с указанием места ограничения доступа к местам настройки, мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1, 2. Способ ограничения доступа к местам настройки - нанесение пломбы в виде наклейки, разрушающейся после повреждения, на крепежный винт, фиксирующий верхнюю крышку LC-метров. Нанесение знака поверки на LC-метры не предусмотрено.
Место нанесения знака
утверждения типа
Место нанесения пломбировочной наклейки

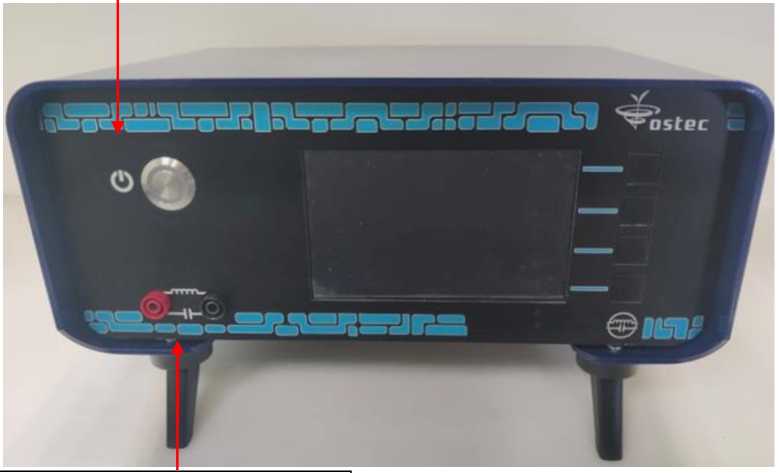

Рисунок 1 - Общий вид LC-метров с указанием места ограничения доступа к местам настройки и места нанесения знака утверждения типа (вид спереди)
Место нанесения
заводского номера

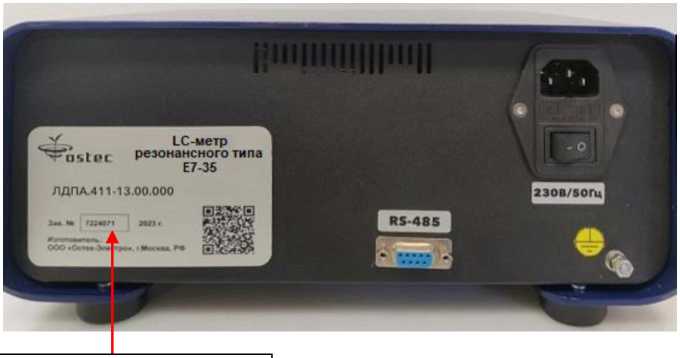

Рисунок 2 - Общий вид LC-метров с указанием места нанесения заводского номера (вид сзади)
