Номер по Госреестру СИ: 88789-23
88789-23 Микроомметры
(Е6-42)
Назначение средства измерений:
Микроомметры Е6-42 (далее - микроомметры) предназначены для измерений электрического сопротивления постоянному току.

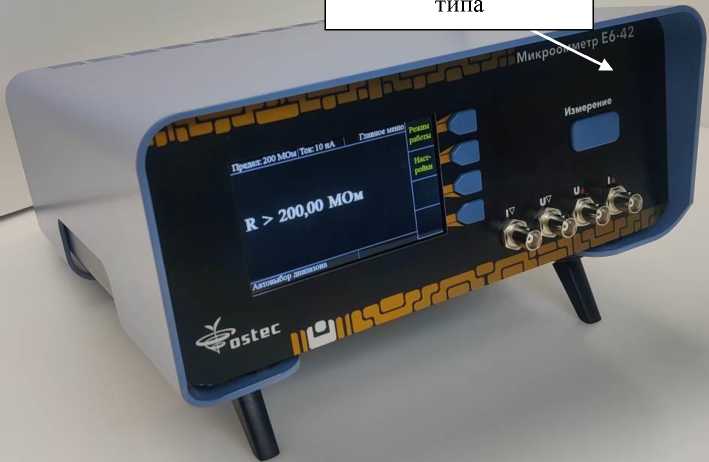

Внешний вид.
Микроомметры
Рисунок № 1
Общие сведения
Дата публикации - 12.04.2023
Срок свидетельства - 12.04.2028
Номер записи - 190785
ID в реестре СИ - 1407867
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Е6-42,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Бесплатный
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 6
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№810 от 2023.04.12 ПРИКАЗ_Об утверждении типов средств измерений (15)
№368 от 2016.03.30 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ "Сеймская"
№9 от 2024.01.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
№333 от 2024.02.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
Наличие аналогов СИ: Микроомметры (Е6-42)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
73183-18 21.11.2029 |
Измерители параметров ферромагнитных сердечников тороидальной формы, Ш1-23 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
86250-22 |
Системы контроля микросхем памяти, ДЕТЕРМИНАЛ-МАТРИЦА Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
86536-22 26.08.2027 |
Комплексы мобильные переносные, МПК-24 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88789-23 12.04.2028 |
Микроомметры, Е6-42 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
90948-24 11.01.2029 |
Системы измерения параметров пластин, ИУС-7Р Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
91347-24 20.02.2029 |
Мегаомметры, Е6-46 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
91444-24 28.02.2029 |
Системы контроля монтажа, УЛЕЙ Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94554-25 05.02.2030 |
Пробники дифференциальные, Обозначение отсутствует Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
94569-25 07.02.2030 |
LC-метры резонансного типа, Е7-35 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
94779-25 28.02.2030 |
Измерители емкости и ESR, E7-53 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95308-25 23.04.2030 |
Источники-измерители, Б6-8 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
95309-25 23.04.2030 |
Источники-измерители, Б6-9 Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку.
Статистика представлена в виде графиков и таблиц.
Бесплатный
Кто поверяет Микроомметры (Е6-42)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ООО "КР МЕТРОЛОГИЯ" (RA.RU.312824) | 5 | 5 | 5 | 0 | 0 | 3 | 3 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 5 | 4 | 1 | 0 | 5 | 4 | 1 | |||
| ООО "ЦМ" (RA.RU.310581) | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Микроомметры (Е6-42)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
3100 | 3100 |
Программное обеспечение
Программное обеспечение (далее - ПО) микроомметров состоит из встроенного ПО.
Встроенное ПО - внутренняя программа микропроцессора для обеспечения функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО.
Конструкция микроомметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО микроомметров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.1.0.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и корпус микроомметра любым технологическим способом.
Лист № 5 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 7 «Порядок работы» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ЛДПА.411-08.00.000 ТУ «Микроомметр Е6-42. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Остек-Электро» (ООО «Остек-Электро»)
ИНН 7731483966
Адрес юридического лица: 121467, г. Москва, ул. Молдавская, д. 5, стр. 2
Изготовитель
Общество с ограниченной ответственностью «Остек-Электро» (ООО «Остек-Электро»)
ИНН 7731483966
Адрес юридического лица: 121467, г. Москва, ул. Молдавская, д. 5, стр. 2
Адрес места осуществления деятельности: 121467, г. Москва, ул. Молдавская, д. 5, стр. 2
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр
«ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Правообладатель
Общество с ограниченной ответственностью «Остек-Электро» (ООО «Остек-Электро»)
ИНН 7731483966
Адрес юридического лица: 121467, г. Москва, ул. Молдавская, д. 5, стр. 2
Принцип действия микроомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока, и вычислении значения электрического сопротивления по закону Ома. Входной аналоговый сигнал преобразуется при помощи аналого-цифрового преобразователя, обрабатывается, и результат измерений отображается на жидкокристаллическом дисплее (далее - ЖК-дисплей).
Конструктивно микроомметры представляют собой одноблочные переносные приборы из металлического корпуса, выполненные в настольном исполнении. Внешняя защитная декоративная крышка съемная, прибор может поставляться без нее для установки в стойку. Радиатор с пассивным охлаждением расположен на задней панели. Основные узлы микроомметров: источник опорного напряжения, масштабный усилитель, инструментальный усилитель, преобразователь напряжение - ток, аналого-цифровой преобразователь, устройство ввода и вывода информации.
Заводской номер наносится на маркировочную табличку типографским методом в виде цифрового кода.
Общий вид микроомметров с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа и заводского номера представлены на рисунках 1 и 2. Способ ограничения доступа к местам настройки (регулировки) - путем закрытия крепежного винта, фиксирующего верхнюю крышку микроомметра, пломбой в виде наклейки, разрушающейся после повреждения. Нанесение знака поверки на микроомметры в обязательном порядке не предусмотрено.
Место нанесения знака утверждения
Рисунок 1 - Общий вид микроомметров с указанием места нанесения знака утверждения типа (вид спереди)
Место нанесения заводского номера
Рисунок 2 - Общий вид микроомметров с указанием места нанесения заводского номера (вид сзади)
Таблица 2 - Метрологические характеристики
|
Диапазон измерений электрического сопротивления постоянному току, ед. изм. |
Верхние пределы измерений электрического сопротивления постоянному току, ед. изм. |
Устанавливаемые значения силы постоянного тока при измерении электрического сопротивления постоянному току, ед. изм. |
Разрешение, ед. изм. |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, ед. изм. |
|
от 100 мкОм до 200 МОм |
200 мкОм1) |
10 А |
0,01 мкОм |
±(0,005^ Ах + 2 ед.м.р) |
|
2 мОм |
10 А |
0,1 мкОм |
±(0,003^Ах + 6 ед.м.р) | |
|
1 А |
0,1 мкОм |
±(0,005^Ах + 8 ед.м.р) | ||
|
20 мОм |
10 А |
1 мкОм |
±(0,002^Ах + 8 ед.м.р) | |
|
1 А |
1 мкОм |
±(0,0008^Ах + 4 ед.м.р) | ||
|
100 мА |
1 мкОм |
±(0,00ЬАх + 6 ед.м.р) | ||
|
200 мОм |
10 А |
10 мкОм |
±(0,000ЬАх + 2 ед.м.р) | |
|
1 А |
10 мкОм |
±(0,000ЬАх + 2 ед.м.р) | ||
|
100 мА |
10 мкОм |
±(0,0008^Ах + 4 ед.м.р) | ||
|
10 мА |
10 мкОм |
±(0,0009^Ах + 4 ед.м.р) | ||
|
2 Ом |
1 А |
100 мкОм |
±(0,000ЬАх + 2 ед.м.р) | |
|
100 мА |
100 мкОм |
±(0,000ЬАх + 2 ед.м.р) | ||
|
10 мА |
100 мкОм |
±(0,0007-Ах + 4 ед.м.р) | ||
|
1 мА |
100 мкОм |
±(0,000ЬАх + 4 ед.м.р) | ||
|
20 Ом |
100 мА |
1 мОм |
±(0,000ЬАх +2 ед.м.р) | |
|
10 мА |
1 мОм |
±(0,000ЬАх + 2 ед.м.р) | ||
|
1 мА |
1 мОм |
±(0,0002^Ах + 2 ед.м.р) | ||
|
100 мкА |
1 мОм |
±(0,0009^Ах + 4 ед.м.р) | ||
|
200 Ом |
10 мА |
10 мОм |
±(0,0002^Ах + 2 ед.м.р) | |
|
1 мА |
10 мОм |
±(0,0002^Ах + 2 ед.м.р) | ||
|
100 мкА |
10 мОм |
±(0,0008^Ах + 4 ед.м.р) | ||
|
10 мкА |
10 мОм |
±(0,0009^Ах + 4 ед.м.р) |
|
Диапазон измерений электрического сопротивления постоянному току, ед. изм. |
Верхние пределы измерений электрического сопротивления постоянному току, ед. изм. |
Устанавливаемые значения силы постоянного тока при измерении электрического сопротивления постоянному току, ед. изм. |
Разрешение, ед. изм. |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, ед. изм. |
|
от 100 мкОм до 200 МОм |
2 кОм |
1 мА |
100 мОм |
±(0,000ЬАх + 2 ед.м.р) |
|
100 мкА |
100 мОм |
±(0,0002^Ах + 2 ед.м.р) | ||
|
10 мкА |
100 мОм |
±(0,0002^Ах + 2 ед.м.р) | ||
|
1 мкА |
100 мОм |
±(0,0004^Ах + 2 ед.м.р) | ||
|
20 кОм |
100 мкА |
1 Ом |
±(0,000ЬАх + 2 ед.м.р) | |
|
10 мкА |
1 Ом |
±(0,000ЬАх + 2 ед.м.р) | ||
|
1 мкА |
1 Ом |
±(0,0007^Ах + 4 ед.м.р) | ||
|
100 нА |
1 Ом |
±(0,0005^Ах + 4 ед.м.р) | ||
|
200 кОм |
10 мкА |
10 Ом |
±(0,000ЬАх + 2 ед.м.р) | |
|
1 мкА |
10 Ом |
±(0,000ЬАх + 2 ед.м.р) | ||
|
100 нА |
10 Ом |
±(0,001ЬАх + 4 ед.м.р) | ||
|
10 нА |
10 Ом |
±(0,004^Ах + 4 ед.м.р) | ||
|
2 МОм |
1 мкА |
100 Ом |
±(0,0002^Ах + 2 ед.м.р) | |
|
100 нА |
100 Ом |
±(0,0002^Ах + 2 ед.м.р) | ||
|
10 нА |
100 Ом |
±(0,0005^Ах + 4 ед.м.р) | ||
|
20 МОм |
100 нА |
1 кОм |
±(0,0002^Ах + 2 ед.м.р) | |
|
10 нА |
1 кОм |
±(0,0004^Ах + 2 ед.м.р) | ||
|
200 МОм |
10 нА |
1 кОм |
±(0,0002^Ах + 2 ед.м.р) | |
|
Примечания: 1) Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току нормируется в диапазоне измерений электрического сопротивления постоянному току от 100 мкОм до 200 мкОм Ах - значение измеряемой величины, ед.м.р. - единица младшего разряда. | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50±0,5 |
|
Потребляемая мощность, В^А , не более |
50 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
134х320х281 |
|
Масса, кг, не более |
4,0 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, при температуре окружающей среды +25°С, % |
до 80 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
