Номер по Госреестру СИ: 91347-24
91347-24 Мегаомметры
(Е6-46)
Назначение средства измерений:
Мегаомметры Е6-46 (далее - мегаомметры) предназначены для измерений электрического сопротивления изоляции цепей, не находящихся под напряжением.
Внешний вид.
Мегаомметры
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) мегаомметров является встроеным.
Встроенное ПО - внутренняя программа микропроцессора для обеспечения функционирования мегаомметра, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики мегаомметров нормированы с учетом влияния ПО.
Конструкция мегаомметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО мегаомметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер ПО) |
1.1 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку любым технологичным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 5.2 «Методика измерения» ЛДПА.411-18.00.000РЭ руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ЛДПА.411-18.00.000 ТУ «Мегаомметр Е6-46. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Остек-Электро» (ООО «Остек-Электро»)
ИНН 7731483966
Адрес юридического лица: 121467, г. Москва, ул. Молдавская, д. 5, стр. 2
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия мегаомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока, и вычислении значения электрического сопротивления по закону Ома. Входной аналоговый сигнал преобразуется при помощи аналогоцифрового преобразователя, обрабатывается, и результат измерений отображается на жидкокристаллическом дисплее.
Конструктивно мегаомметры представляют собой одноблочные переносные приборы из металлического корпуса, выполненные в настольном исполнении. Внешняя защитная декоративная крышка съемная. Основные узлы мегаомметров: источник опорного напряжения, масштабный усилитель, инструментальный усилитель, преобразователь напряжение - ток, аналого-цифровой преобразователь, устройство ввода и вывода информации.
Заводской номер наносится на маркировочную табличку, расположенную на задней панели корпуса, типографским методом в виде цифрового кода.
Общий вид мегаомметров с указанием места ограничения доступа к местам настройки, места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-2. Способ ограничения доступа к местам настройки - закрытие одного из крепежных винтов, фиксирующих верхнюю крышку мегаомметра, пломбой в виде наклейки повреждающейся после снятия. Нанесение знака поверки на мегаомметры в обязательном порядке не предусмотрено.
Пломбировочная наклейка изготовителя
Рисунок 1 - Общий вид мегаомметров с указанием места ограничения доступа к местам настройки (вид спереди)

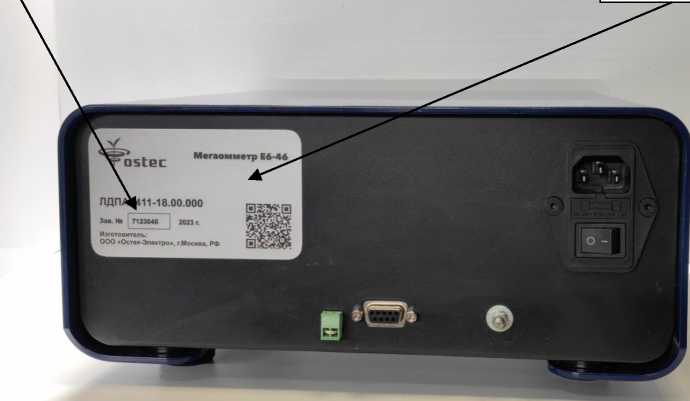

Место нанесения заводского номера
Место нанесения знака утверждения типа
ostec
Мегаомметр Е6-46
Рисунок 2 - Общий вид мегаомметров с указанием места нанесения заводского номера, места нанесения знака утверждения типа (вид сзади)
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон установки испытательного напряжения постоянного тока, В |
от 5 до 2000 |
Пределы допускаемой относительной погрешности установки напряжения постоянного тока, % |
±1 |
Шаг установки значений напряжения постоянного тока, В |
1; 20; 50 |
Диапазон измерений сопротивления изоляции при заданном значении испытательного напряжения постоянного тока |
от 0,05 МОм до 200 ГОм |
Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %, в диапазоне:
|
±1 ±5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение переменного тока, В |
230±23 |
- частота переменного тока, Гц |
50±0,5 |
Потребляемая мощность, В^А, не более |
100 |
Габаритные размеры (длинахширинах высота), мм, не более |
300х280х133 |
Масса, кг, не более |
9 |
Рабочие условия измерений: - температура окружающей среды, °С |
от +15 до +35 |
- относительная влажность, % |
от 45 до 75 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Средняя наработка на отказ, ч, не менее |
10000 |
Средний срок службы, лет |
10 |
