Сведения о средстве измерений: 94244-24 Источники питания постоянного тока программируемые

Номер по Госреестру СИ: 94244-24
94244-24 Источники питания постоянного тока программируемые
(Rigol DP2031)

Назначение средства измерений:
Источники питания постоянного тока программируемые Rigol DP2031 предназначены для воспроизведения напряжения и силы постоянного тока.

сертификация программного обеспечения
Внешний вид. Источники питания постоянного тока программируемые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 1
Внешний вид. Источники питания постоянного тока программируемые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 2
Внешний вид. Источники питания постоянного тока программируемые, http://oei-analitika.ru рисунок № 3
Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 3

Общие сведения

Дата публикации - 25.12.2024
Срок свидетельства - 25.12.2029
Номер записи - 196028
ID в реестре СИ - 1422241
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Источники питания постоянного тока программируемые Rigol DP2031, Rigol DP2031, DP2031, -,

Производитель

Изготовитель - Компания Rigol Technologies Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 45
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 16
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№3100 от 2024.12.25 ПРИКАЗ_Об утверждении типов средств измерений (12)

Наличие аналогов СИ: Источники питания постоянного тока программируемые (Rigol DP2031)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания Rigol Technologies Co., Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
88167-23
06.02.2028
Анализаторы спектра, RSA5000
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
88736-23
10.04.2028
Осциллографы цифровые, DS70000
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
89592-23
28.07.2028
Мультиметры цифровые, Rigol DM3068
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
89593-23
28.07.2028
Мультиметры цифровые, Rigol DM3058
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
89691-23
07.08.2028
Осциллографы цифровые портативные, DS8000-R
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
91448-24
28.02.2029
Источники питания постоянного тока программируемые, DP800
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
92225-24
03.06.2029
Генераторы радиочастотных сигналов, DSG3000B
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
93223-24
17.09.2029
Осциллографы цифровые, RIGOL DS80000
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
93245-24
18.09.2029
Источники питания постоянного тока программируемые, DP2000
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
93454-24
14.10.2029
Источники питания постоянного тока программируемые, DP900
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год
94244-24
25.12.2029
Источники питания постоянного тока программируемые, Rigol DP2031
Компания Rigol Technologies Co., Ltd (КИТАЙ )
ОТ
МП
1 год

Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Кто поверяет Источники питания постоянного тока программируемые (Rigol DP2031)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • Rigol DP2031
  • 4 3 2 2 0 4 2 2
    ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ДИПОЛЬ ИНЖИНИРИНГ"(ООО "ДИПОЛЬ ИНЖИНИРИНГ")
  • Rigol DP2031
  • 1 1 0 0 1 1 0
    ООО "МИРУАР"
    (RA.RU.320061)
  • DP2031
  • Rigol DP2031
  • Источники питания постоянного тока программируемые Rigol DP2031
  • 12 12 0 0 12 12 0
    ООО "КИА"
    (РОСС RU.0001.310033)
  • -
  • 1 1 0 0 1 1 0
    ООО "РАВНОВЕСИЕ"
    (RA.RU.312660)
  • DP2031
  • 1 1 0 0 1 1 0
    ООО "ИРЗ"
    (RA.RU.312795)
  • DP2031
  • 3 0 3 0 3 0 3
    АО "АКТИ-МАСТЕР"
    (RA.RU.311666)
  • Rigol DP2031
  • 23 23 0 0 23 23 0

    Стоимость поверки Источники питания постоянного тока программируемые (Rigol DP2031)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы источников, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» по рекомендации Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    данные

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование

    DP2000 Firmware

    Номер версии (идентификационный номер)

    не ниже 01.00.01.22


    Знак утверждения типа

    Знак утверждения типа

    наносится на заднюю панель корпуса источников в виде самоклеящейся этикетки и на титульный лист руководства пользователя типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в главе 4 «Руководства пользователя», QGH09102-1111-RUS


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений утверждении государственной электрического напряжения утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;

    Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об поверочной схемы для средств измерений постоянного и электродвижущей силы»;

    Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об

    Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-101 до 2^109 Гц»;

    «Источники питания постоянного тока программируемые Rigol DP2031. Стандарт предприятия», DSH09102-1111-RUS.

    Правообладатель

    Компания Rigol Technologies Co., Ltd, Китай

    Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China

    Web-сайт: http://www.rigol.com

    Тел.:+86-400620002

    E-mail: info@rigol.com

    Изготовитель

    Компания Rigol Technologies Co., Ltd, Китай
    Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
    Web-сайт: http://www.rigol.com
    Тел.:+86-400620002
    E-mail: info@rigol.com

    Испытательный центр

    Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)
    Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312
    Телефон (факс): +7(495) 926-71-85
    E-mail: post@actimaster.ru

    Правообладатель

    Компания Rigol Technologies Co., Ltd, Китай
    Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
    Web-сайт: http://www.rigol.com
    Тел.:+86-400620002
    E-mail: info@rigol.com

    Источники питания постоянного тока программируемые Rigol DP2031 (далее: источники) представляют собой электронные устройства, формирующие регулируемые стабилизированные напряжение и силу постоянного тока.

    Источники имеют режимы стабилизации напряжения, тока и программирование выходных параметров. Регулировки выходных напряжения и силы тока независимы друг от друга. Источники позволяют последовательное и параллельное включение выходов. Устанавливаемые значения напряжения, силы тока и мощности на выходе источников отображаются на дисплее и могут быть сохранены во внутренней памяти. Источники имеют защиту от перегрузки по напряжению, току, от перегрева, неправильного подключения и ошибок пользователя.

    Возможна установка опции с целью увеличения значения выходного тока источника по каналу 3.

    В источниках реализованы функции задержки включения/выключения и установки циклов переключения режимов. Имеется программируемая функция изменения выходных значений напряжения и тока различной формы. Предусмотрен дистанционном режиме. Имеется функция четырехпроводного компенсации потерь в соединительных проводах.

    Конструктивно источники выполнены в виде моноблока

    запуск циклов в ручном и подключения нагрузки для

    в настольном исполнении и снабжены ручкой для переноски. На передней панели расположены сенсорный дисплей, кнопки и поворотный переключатель управления режимами источников (в том числе кнопки переключения пределов/каналов) управления, клеммы выхода и заземления. На задней панели источника расположены разъем и переключатель напряжения питания, разъемы интерфейсов, разъемы выходов каналов с функцией Sense для компенсации потерь, разъем Digital I/O для подключения входа и выхода внешнего датчика, вентилятор охлаждения.

    Для управления режимами работы источников используется встроенный микропроцессор с локальным и дистанционным управлением. Для связи с внешними устройствами источники в стандартной комплектации снабжены интерфейсами USB Host, USB Device, LAN, Digital I/O.

    Обозначение источников наносится на лицевую панель методом шелкографии (рисунок 1), места для нанесения знака утверждения типа и знака поверки, а также схема пломбирования указаны на рисунке 2.

    На задней панели на самоклеящейся этикетке помещён уникальный заводской номер в 13-и-значном цифробуквенном формате (рисунок 3).

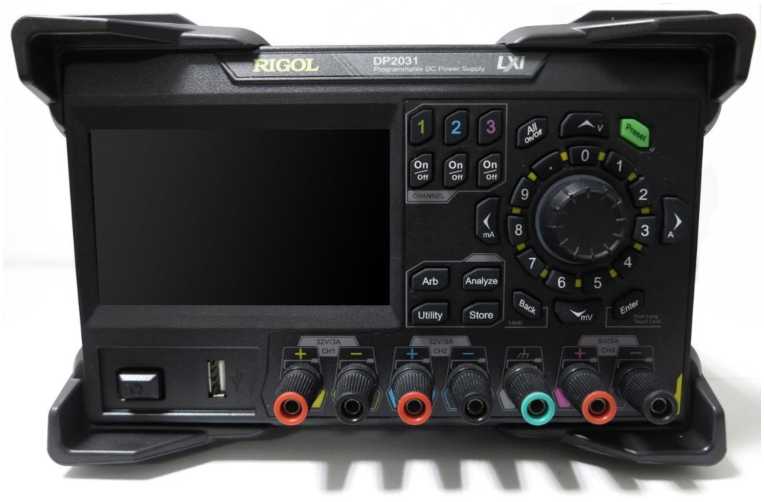

    Внешний вид. Источники питания постоянного тока программируемые (Rigol DP2031), http://oei-analitika.ru

    Рисунок 1 - Передняя панель источников Rigol DP2031

    Место нанесения заводского номера

    Место нанесения знака поверки

    Внешний вид. Источники питания постоянного тока программируемые (Rigol DP2031), http://oei-analitika.ru

    Место нанесения Знака

    утверждения типа

    Место для нанесения пломбы в виде стикера-наклейки

    Рисунок 2 - Задняя панель источников Rigol DP2031

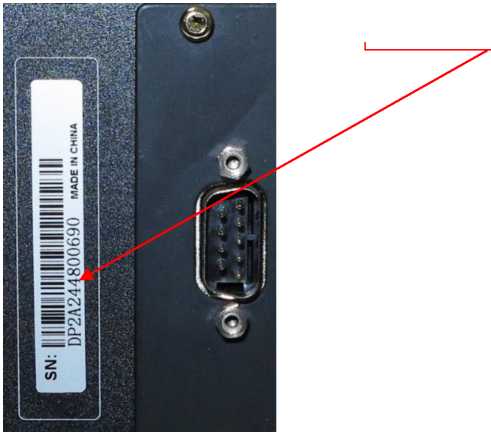

    Внешний вид. Источники питания постоянного тока программируемые (Rigol DP2031), http://oei-analitika.ru

    Заводской номер

    Рисунок 3 - Фрагмент задней панели источников Rigol DP2031 с этикеткой


    представлена в таблице 5.

    Таблица 5 -

    Наименование

    Обозначение

    Количество, шт./экз.

    Источник питания постоянного тока

    Rigol DP2031

    1

    Предохранитель

    250 В; 3,15 A

    1

    Провода соединительные 10А, пара

    -

    2

    Провода соединительные 10А, пара с зажимом «крокодил»

    -

    1

    Кабель сетевой

    -

    1

    Кабель USB

    -

    1

    Руководство пользователя

    QGH09102-1110-RUS

    1

    Опции и принадлежности

    -

    по заказу


    источников представлены в таблицах 2 - 4.

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение для каналов

    1

    2

    3

    Канал

    1 и 2

    3

    Напряжение, В

    от 0 до 32

    от 0 до 6

    Сила тока, А

    • - без опции

    • - с опцией

    от 0 до 3

    от 0 до 2

    от 0 до 5

    от 0 до 10

    Пределы допускаемых погрешностей установки выходных параметров

    Напряжение, В

    ±(0,0003^U+0,0080)

    ±(0,0004^U+0,0040)

    Сила тока, А

    ±(0,003^1+0,0050)

    ± (0,003^1+0,0100)

    Пределы допускаемых погрешностей установки выходных параметров при изменении нагрузки

    Напряжение, В

    ±(0,0001-U+0,0020)

    Сила тока, А

    ±(0,00010^1+0,00025)

    Продолжение таблицы 2

    1

    2

    3

    Пульсации и шумы в диапазоне (от 20 Гц до 20 МГц)

    Допускаемое напряжение

    меньше 350 мкВ скз, меньше 2 мВ п-п

    Примечания:

    • 1) U - напряжение постоянного тока на выходе источника;

    I - сила постоянного тока на выходе источника;

    • 2) скз - индекс среднеквадратического значения измеряемой величины; п-п - индекс амплитуды измеряемой величины от пика до пика

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение питающей сети, В

    от 90 до 253

    Значения частоты питающей сети, Гц

    от 49,6 до 50,4

    Габаритные размеры, ширинахглубинахвысота, мм, не более

    240x420x157

    Масса, кг, не более

    10,20

    Условия эксплуатации:

    температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа

    от +15 до +35 от 30 до 80 от 84 до 106

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок безотказной эксплуатации, лет

    3


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
