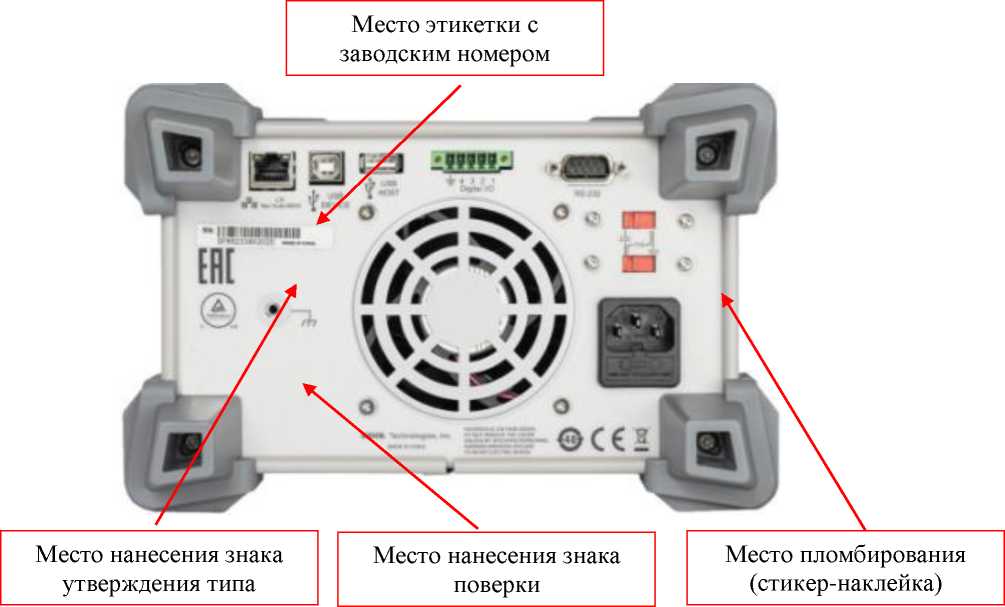

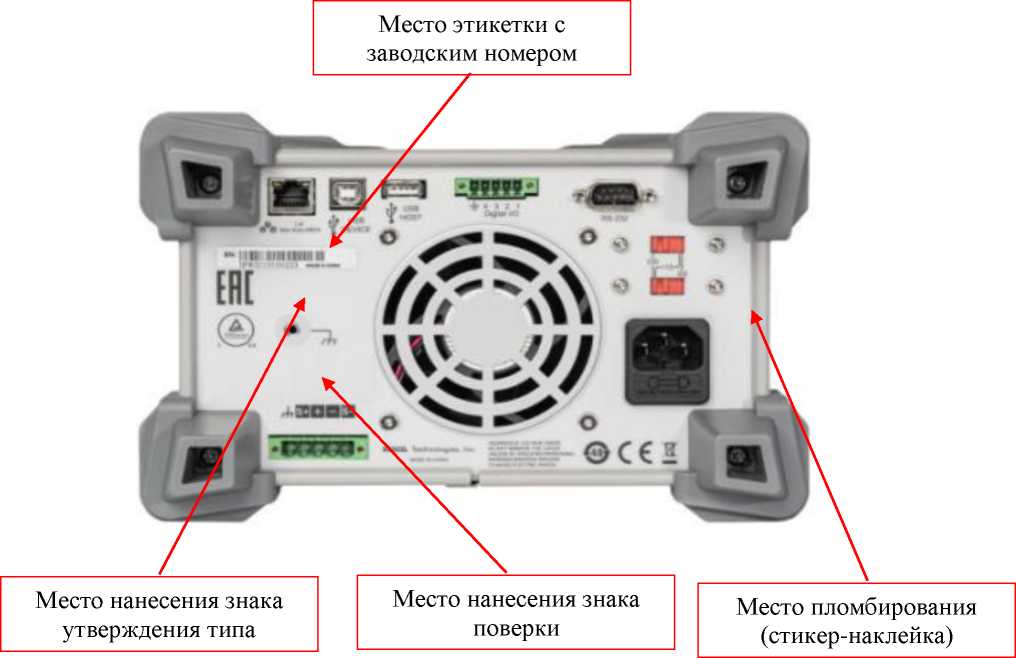

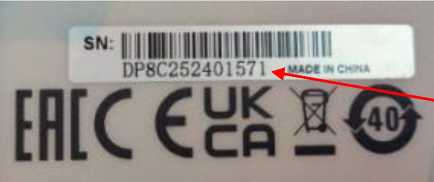

Модифи кации

Каналы/ пределы

Предельные значения выходных параметров

Защита от перегрузки

напряжение, В

ток, А

по напряжению, В

по току, А

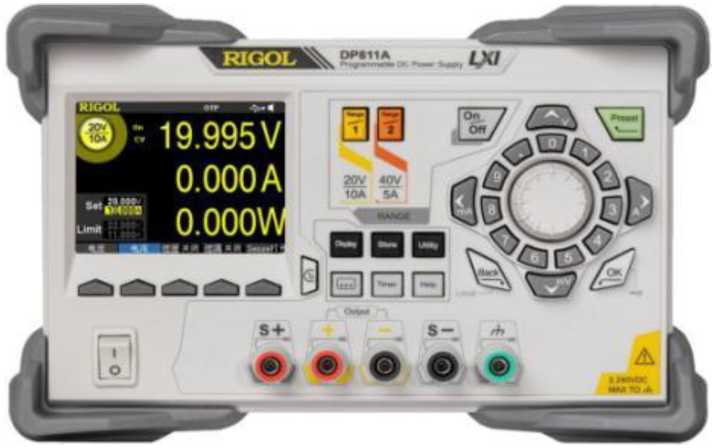

DP811,

DP811A

Предел 1

20

10

от 0,001 до 22

от 0,001 до 22

Предел 2

40

5

от 0,001 до 44

от 0,001 до 11

DP813,

DP813A

Предел 1

8

20

от 0,001 до 8,8

от 0,001 до 22

Предел 2

20

10

от 0,01 до 22

от 0,01 до 11

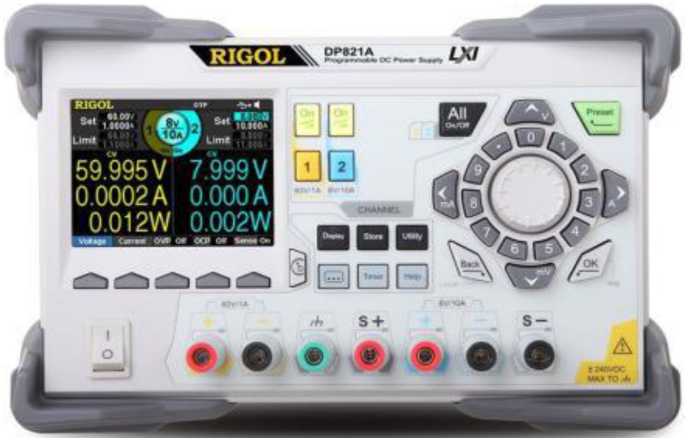

DP821,

DP821A

Канал 1

60

1

от 0,001 до 66

от 0,0001 до 1,1

Канал 2

8

10

от 0,001 до 8,8

от 0,001 до 11

DP822,

DP822A

Канал 1

20

5

от 0,001 до 22

от 0,001 до 5,5

Канал 2

5

16

от 0,001 до 5,5

от 0,001 до 16,8

DP831,

DP831A

Канал 1

8

5

от 0,001 до 8,8

от 0,0001 до 5,5

Канал 2

30

2

от 0,001 до 33

от 0,0001 до 2,2

Канал 3

-30

2

от -33 до -0,001

от 0,0001 до 2,2

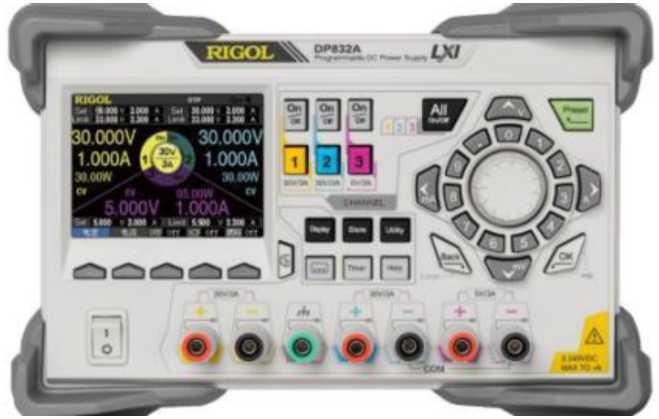

DP832,

DP832A

Канал 1

30

3

от 0,001 до 33

от 0,001 до 3,3

Канал 2

30

3

от 0,001 до 33

от 0,001 до 3,3

Канал 3

5

3

от 0,001 до 5,5

от 0,001 до 3,3

Наименование

Обозначение

Количество, шт./экз.

Источник питания постоянного тока

(модификация источника)

1

Коннектор к цифровому порту ввода/вывода

Terminal-Digital

I/O-DP800

1

Предохранитель:

для DP811/DP811A; DP813/DP813A;

DP822/DP822A; DP832/DP832A

для DP821/DP821A; DP831/DP831A

50T-032H 250В 3.15A

50T-025H 250В 2.5A

1

Приспособление для короткого замыкания (только для DP811/DP811A; DP813/DP813A; DP821/DP821A; DP822/DP822A)

-

1

Кабель сетевой

-

1

Кабель USB

-

1

Опции и принадлежности

-

по заказу

Руководство пользователя

-

1

Модификация

DP811A/ DP811

DP813A/ DP813

Напряжение, В

от 0 до 20

от 0 до 40

от 0 до 8

от 0 до 20

Сила тока, А

от 0 до 10

от 0 до 5

от 0 до 20

от 0 до 10

Пределы допускаемых погрешностей установки выходных параметров

Напряжение, В

± (0,0005^/U + 0,0100)

Сила тока, А

± (0,001-1 + 0,010)

Пределы допускаемых погрешностей установки выходных параметров при изменении

нагрузки

Напряжение, В

±(0,0001-U+0,0020)

Сила тока, А

±(0,00010-1+0,00025)

Пульсации и шумы (от 20

Гц до 20 МГ ц)

Допускаемое

<350 мкВ скз

<3 мВ п-п

<350 мкВ скз

<3 мВ п-п

напряжение

Модификация

DP821A/ DP821

DP822A/ DP822

Напряжение, В

от 0 до 60

от 0 до 8

от 0 до 20

от 0 до 5

Сила тока, А

от 0 до 1

от 0 до 10

от 0 до 5

от 0 до 16

Пределы допускаемых погрешностей установки выходных параметров

Напряжение, В

± (0,001-U

± (0,0005^/U

± (0,001-U

± (0,0005^/U

+0,025)

+0.0100)

+0,025)

+0.0100)

Сила тока, А

± (0,002-1 + 0,010)

Пределы допускаемых погрешностей установки выходных параметров при изменением

нагрузки

Напряжение, В

±(0,0001-U+0,0020)

Сила тока, А

±(0,00010-1+0,00025)

Пульсации и шумы (от 20

Гц до 20 МГ ц)

Допускаемое

<350 мкВ скз

<2 мВ п-п

<350 мкВ скз

<2 мВ п-п

напряжение

Модификация

DP831A /DP831

DP832A/DP832

Напряжение, В от 0 до 8 от 0 до 30 от -30 до 0 от 0 до 30 от 0 до 30    от 0 до 5

Сила тока, А     от 0 до 5 от 0 до 2

от 0 до 2    от 0 до 3    от 0 до

3     от 0 до 3

Пределы допускаемых погрешностей установки выходных параметров

Напряжение, В ±(0,00bU

±(0,0005^/U+0.020)

±(0,001-U

+0,005)

+0,005)

Сила тока, А    ± (0,002^1

± (0,002-I +0.005)

+0,010)

Пределы допускаемых погрешностей установки выходных параметров при изменении

нагрузки

Напряжение, В

±(0,0001-U+0,0020)

Сила тока, А

±(0,00010-1+0,00025)

Пульсации и шумы (от 20 Гц до 20 МГц)

Допускаемое        <350 мкВ скз.      <2 мВ п-п

<350 мкВ скз

<2 мВ п-п

напряжение

Примечания:

1) Здесь: U - напряжение постоянного тока на выходе источника;

I - сила постоянного тока на выходе источника;

2) Сила тока пульсаций для всех модификаций <2 мА скз, не нормируется;

3) скз - индекс среднеквадратического значения измеряемой величины;

п-п - индекс амплитуды измеряемой величины от пика к пику

Наименование характеристики

Значение

Напряжение сети питания частотой от 47,5 до 52,5 Гц, В

от 90 до 110 от 103,5 до 126,5 от 207 до 253

Габаритные размеры, ширина^хглубина^хвысота, мм, не более

239^х418^х157

Масса, кг, не более

DP811/DP811A

DP813/DP813A

DP821/DP821A

DP822/DP822A

DP831/DP831A

DP832/DP832A

10,3

10,5

10,0

10,5

9,75

10,5

Условия измерений рабочие

температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа

от +15 до +35 от 30 до 80 от 84 до 106
