Наименование

Обозначение

Количество, шт./экз.

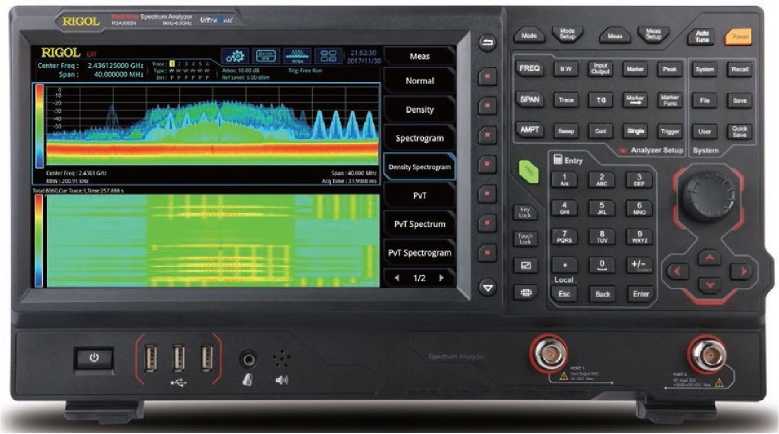

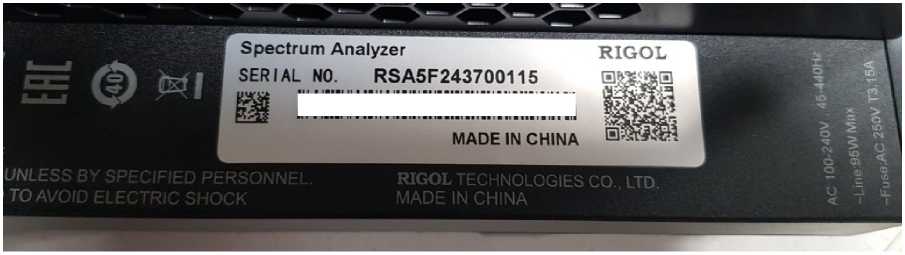

Анализатор спектра в модификации по заказу

RSA5000

1

Кабель сетевой

-

1

Опции и принадлежности

по заказу

по заказу

Руководство по эксплуатации

UGD20101-1110-RUS

1

Наименование характеристики

Значение

1

2

Диапазон частот

RSA5032, RSA5032-TG, RSA5032N

от 9 кГц до 3,2 ГГц

RSA5065, RSA5065-TG, RSA5065N

от 9 кГц до 6,5 ГГц

Параметры опорного генератора синхронизации в стандартном исполнении

Пределы допускаемой основной относительной погрешности частоты опорного генератора после подстройки при температуре (23 ±2) °C

±Г10^-6

Пределы годового относительного дрейфа частоты опорного генератора

±Г10^-6

Пределы дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур от 0 до +50 °C

±5^10^-7

1

2

Параметры опорного генератора синхронизации, опция OCXO-C08

Пределы допускаемой основной относительной погрешности частоты опорного генератора после подстройки при температуре (23 ±2) °C

±1-10’⁷

Пределы годового относительного дрейфа частоты опорного генератора

±3М0"⁸

Пределы дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур от 0 до +50 °C

±5М0"⁹

Основные характеристики анализа спектра сигналов

Разрешение измерений частоты, Гц

1,0

Пределы допускаемой абсолютной погрешности измерения частоты F в режиме частотомера

±(50-F+1) ¹⁾

Полоса обзора

0 Гц; от 10 Гц до верхней частоты диапазона

Полоса пропускания низкочастотных фильтров

от 1 Гц до 10 МГц

Усредненный уровень собственных шумов на частотах F, нормализованный к полосе пропускания 1 Гц, дБм, не более ²⁾

без предварительного усилителя

100 кГц < F < 20 МГц

-135

20 МГц <F< 1,5 ГГц

-142

1,5 ГГц <F< 2,7 ГГц

-140

2,7 ГГц < F < 5,5 ГГц

-138

5,5 ГГц < F < 6,5 ГГц

-136

с предварительным усилителем (опция RSA5000-PA)

100 кГц < F < 20 МГц

-152

20МГц<Б< 1,5 ГГц

1,5 ГГц<Б<2,7 ГГц

2,7 ГГц < F < 3,2 ГГц

-162

-160

-158

3,2 ГГц < F < 5,5 ГГц

-156

5,5 ГГц < F < 6,5 ГГц

-154

Максимальный измеряемый уровень мощности, дБм

без предварительного усилителя

+30

с предварительным усилителем (опция RSA5000-PA)

-10

Относительный уровень фазовых шумов на частоте 500 МГц при отстройке 10 кГц, дБ

-106

Относительная погрешность измерения мощности на частоте 50 МГц при уровне -10 дБм, дБ ³⁾

±0,3

1

2

Неравномерность амплитудно-частотной характеристики на частотах F

без предварительного усилителя

50 МГц <F< 3,2 МГц

±0,5

3,2 ГГц < F < 6,5 МГц

с предварительным усилителем (опция R.SA5000-PA)

50 МГц < F < 3,2 МГц

±0,7

±0,7

3,2 ГГц < F < 6,5 МГц

±0,9

Уровень гармонических искажений 2-го порядка (точка пересечения второго порядка), дБм, не менее ^{4 5)}

+45

Уровень интермодуляционных искажений 3-го порядка (точка пересечения 3-го порядка), дБм, не менее ^3,4,5,6)

+11

• 1) 60 = (1,5-10’⁶ + N-1-10’⁶ ) для стандартного исполнения,

60 = (1,05-10’⁷ + N-3-10’⁸)-F для опции OCXO-C08,

N - округленное в большую сторону целое количество лет после выпуска анализатора из производства или последней заводской подстройки частоты опорного генератора.

• 2) Ослабление входного аттенюатора 0 дБ, количество усреднений 50.

• 3) Ослабление входного аттенюатора 10 дБ, без предварительного усилителя.

• 4) Типовое справочное значение.

• 5) Частота F > 50 МГц, уровень мощности -20 дБм, ослабление входного аттенюатора 0 дБ, без предварительного усилителя.

• 6) Два входных сигнала с разностью частот 200 кГц.

Наименование характеристики

Значение

Тип высокочастотных разъемов

N «розетка»

Напряжение сети питания частотой 50 Гц, В

от 100 до 240

Потребляемая мощность, Вт, не более

90

Габаритные размеры, мм

ширина

410

глубина

135

высота

224

Масса, кг, не более

4,950

Рабочие условия применения

температура окружающего воздуха, °C

от 0 до +40

относительная влажность воздуха, %

при температуре от 0 до +30 °C

до 95

при температуре от 30 до +40 °C

ДО 75
