Наименование

Обозначение

Количество, шт./экз.

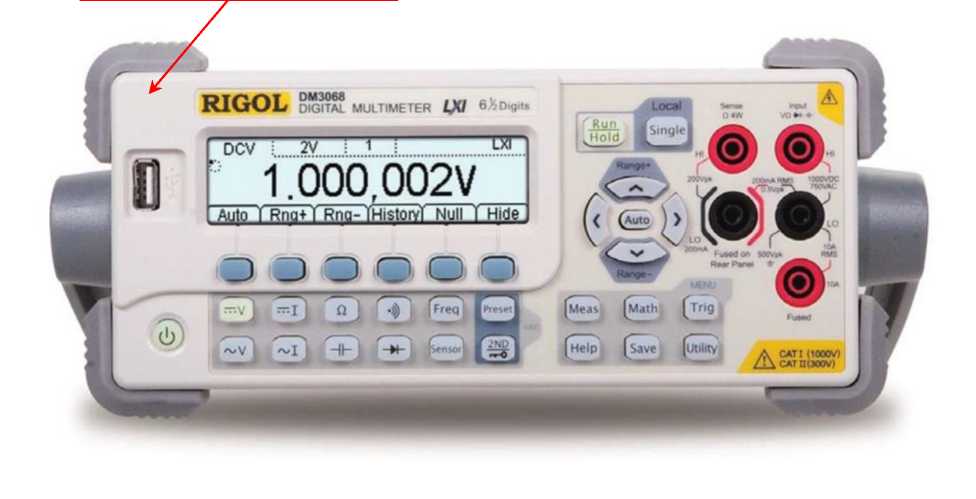

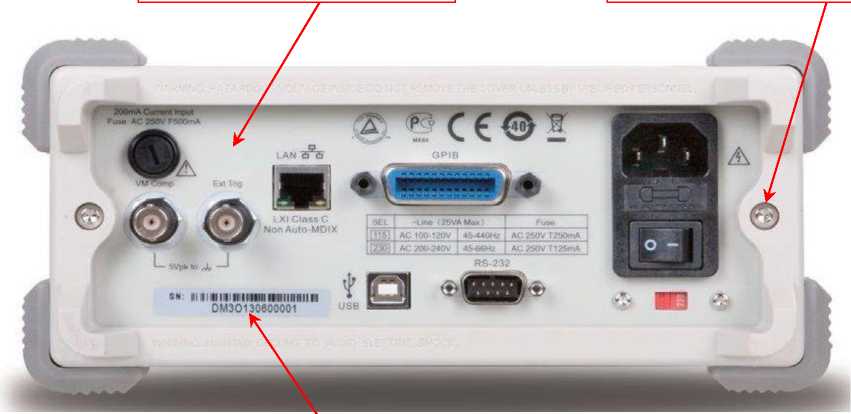

Мультиметр цифровой

Rigol DM3068

1

Мультиметры цифровые Rigol DM3000. Руководство пользователя.

-

1

Кабель сетевой

-

1

Измерительные кабели (черный, красный)

-

2

Зажимы типа "крокодил" (черный, красный)

-

2

Кабель интерфейсный USB типа CB-USB-150

-

1

Предохранитель 250 В

Т250 мА

2

Предохранитель 250 В

Т125 мА

2

Кельвиновские измерительные кабели

-

по заказу

Кабель интерфейсный RS232

-

по заказу

Комплект для монтажа в стойку

RM-DM-3

по заказу

Верхний предел диапазона ¹⁾¹

Входное сопротивлен ие

Пределы допускаемой абсолютной погрешности 2,3)

Пределы допускаемой дополнительной погрешности, (/^оС) ⁵⁾

200 мВ

>10 ГОм (10±0,1) МОм

±(0,00004 U+5 мкВ)

±(0,000005 U+1,0 мкВ)

2 В

±(0,000035 U+12 мкВ)

±(0,000005 U+2,00 мкВ)

20 В

±(0,000040 U+100 мкВ)

±(0,000005 U+20,00 мкВ)

200 В

(10±0,1)

МОм

±(0,000050 U+1,2 мВ)

±(0,000005 U+200,0 мкВ)

1000 В⁴⁾

±(0,000055 U+10 мВ)

±(0,000005 U+1,00 мВ)

• 1) Максимальное измеряемое значение на 10 % выше указанных верхних пределов для всех диапазонов, кроме 1000 В.

• 2) U - текущее значение напряжения.

• 3) При температуре от +18 до +28 ^оС после прогрева в течение 90 минут.

• 4) Для значений напряжений свыше 500 В к указанным значениям погрешности добавить +0,03 мВ.

• 5) При температуре отличной от +18 до +28 ^оС

Верхний предел диапазона ¹⁾

Сопротивле ние внутреннего шунта, Ом

Пределы допускаемой абсолютной погрешности 2,3)

Пределы допускаемой дополнительной погрешности, (/^оС), ⁵⁾

200,0000 мкА

100

±(0,00050 1+0,03 мкА)

±(0,000020 1+0,006 мкА)

2,000000 мА

100

±(0,00050 1+0,06 мкА)

±(0,000020 1+0,010 мкА)

20,00000 мА

1

±(0,00050 1+3,00 мкА)

±(0,000020 1+0,40 мкА)

200,0000 мА

1

±(0,00050 1+6,0 мкА)

±(0,000020 1+1,00 мкА)

2,000000 A

0,01

±(0,00100 1+0,4 мА)

±(0,000050 1+20,00 мкА)

10,00000 a⁴⁾

0,01

±(0,00150 1+1,0 мА)

±(0,000050 1+200,0 мкА)

• 1) Максимальное измеряемое значение на 10 % выше указанных верхних пределов для всех диапазонов, кроме 10 А.

• 2) I - текущее значение силы тока.

• 3) При температуре от +18 до +28 ^оС после прогрева в течение 90 минут.

• 4) Время измерения значений тока более 7 А не должно превышать 30 секунд во избежание поломки прибора.

• 5) При температуре отличной от +18 до +28 ^оС.

Верхний предел диапазона ¹⁾

Сила испытате льного тока

Пределы допускаемой абсолютной погрешности ^2,3,4)

Пределы допускаемой дополнительной погрешности, (/^оС), ⁵⁾

200,0000 Ом

1 мА

±(0,00010 R+0,008) Ом

±(0,000006 R+0,001) Ом

2,000000 кОм

1 мА

±(0,00010 R+0,020) Ом

±(0,000006 R+0,002) Ом

20,00000 кОм

0,1 мА

±(0,00010 R+0,20) Ом

±(0,000006 R+0,020) Ом

200,0000 кОм

10 мкА

±(0,00010 R+2,0) Ом

±(0,000006 R+0,20) Ом

1,000000 МОм

2 мкА

±(0,00012 R+10,0) Ом

±(0,000010 R+2,0) Ом

10,00000 МОм

0,2 мкА

±(0,00040 R+100,0) Ом

±(0,000030 R+40,0) Ом

100,0000 МОм

0,2 мкА

±(0,00800 R+10,0) кОм

±(0, 001500 R+2,0) кОм

• 1) Максимальное измеряемое значение на 10 % выше указанных верхних пределов.

• 2) R - текущее значение сопротивления.

• 3) При температуре от +18 до +28 ^оС после прогрева в течение 90 минут.

• 4) Значения погрешности указаны для 4-х-проводной схемы и для 2-х-проводной схемы при включенной функции относительных измерений Rel. При 2-х-проводной схеме измерения и отключенной функции Rel к указанным значениям погрешности добавить +0,2 Ом.

• 5) При температуре отличной от +18 до +28 ^оС.

Верхний предел диапазона ¹⁾

Диапазон

частот

Пределы допускаемой абсолютной погрешности ^2,3.4)

Пределы допускаемой дополнительной погрешности, (/^оС), ⁵⁾

200,0000 мВ

от 3 до 5 Гц

± (0,01 U+80,0 мкВ)

±(0,001 U+8,0 мкВ)

от 5 до 10 Гц

± (0,0035 U+80,0 мкВ)

±(0,00035 U+8,0 мкВ)

от 10 Гц до 20 кГц

± (0,0006 U+80,0 мкВ)

±(0,00005 U+8,0 мкВ)

от 20 до 50 кГц

± (0,0012 U+100,0 мкВ)

±(0,00011 U+10,0 мкВ)

от 50 до 100 кГц

± (0,0060 U+160,0 мкВ)

±(0,00060 U+16,0 мкВ)

от 100 до 300 кГц

± (0,040 U+1,0 мВ)

±(0,002 U+40 мкВ)

2,000000 В

от 3 до 5 Гц

± (0,01 U+0,6 мВ)

±(0,0010 U+60 мкВ)

от 5 до 10 Гц

± (0,0035 U+0,6 мВ)

±(0,00035 U+60 мкВ)

от 10 Гц до 20 кГц

± (0,0006 U+0,6 мВ)

±(0,00005 U+60 мкВ)

от 20 до 50 кГц

± (0,0012 U+1,0 мВ)

±(0,00011 U+100 мкВ)

от 50 до 100 кГц

± (0,0060 U+1,6 мВ)

±(0,00060 U+160 мкВ)

от 100 до 300 кГц

± (0,040 U+10,0 мВ)

±(0,002 U+0,4 мВ)

20,00000 В

от 3 до 5 Гц

± (0,01 U+8,0 мВ)

±(0,001 U+800 мкВ)

от 5 до 10 Гц

± (0, 0035 U+8,0 мВ)

±(0,00035 U+800 мкВ)

от 10 Гц до 20 кГц

± (0,0008 U+8,0 мВ)

±(0,00008 U+800 мкВ)

от 20 до 50 кГц

± (0,0015 U+10,0 мВ)

±(0,00012 U+1,0 мВ)

от 50 до 100 кГц

± (0,0060 U+16,0 мВ)

±(0,0006 U+1,6 мВ)

от 100 до 300 кГц

± (0,040 U+100,0 мВ)

±(0,002 U+4,0 мВ)

200,0000 В

от 3 до 5 Гц

± (0,01 U+60,0 мВ)

±(0,001 U+6,0 мВ)

от 5 до 10 Гц

± (0,0035 U+60,0 мВ)

±(0,00035 U+6,0 мВ)

от 10 Гц до 20 кГц

± (0,0008 U+60,0 мВ)

±(0,00008 U+6,0 мВ)

от 20 до 50 кГц

± (0,0015 U+100 мВ)

±(0,00012 U+10 мВ)

от 50 до 100 кГц

± (0,0060 U+160 мВ)

±(0,0006 U+16 мВ)

от 100 до300 кГц

± (0,040 U+1 В)

±(0,002 U+40 мВ)

750,000 В

от 3 до 5 Гц

± (0,01 U+225 мВ)

±(0,001 U+22,5 мВ)

от 5 до 10 Гц

± (0,0035 U+225 мВ)

±(0,00035 U+22,5 мВ)

от 10 Гц до 20 кГц

± (0,0008 U+225 мВ)

±(0,00008 U+22,5 мВ)

от 20 до 50 кГц

± (0,0015 U+0,375 В)

±(0,00012 U+37,5 мВ)

от 50 до 100 кГц

± (0,0060 U+0,60 В)

±(0,0006 U+60 мВ)

от 100 до 300 кГц

± (0,040 U+3,75 В)

±(0,002 U+0,15 В)

• 1) Максимальное измеряемое значение на 10 % выше указанных верхних пределов для всех диапазонов, кроме 750 В.

• 2) U - текущее значение напряжения.

• 3) При температуре от +18 до +28 ^оС, после прогрева в течение 90 минут, при включенном режиме «Slow» фильтра AC.

• 4) Погрешность нормируется для значений измеряемого напряжения более 5 % от установленного диапазона. Для входного сигнала 1^5 % значения установленного диапазона с частотой менее 50 кГц дополнительная ошибка составит + 0.1% диапазона; при

частоте от 50 до 100 кГц дополнительная погрешность составляет +0,13% диапазона.

• 5) При температуре отличной от +18 до +28 ^оС.

Верхний предел диапазона ¹⁾

Сопротив ление внутренн его шунта, Ом

Диапазон частот

Пределы допускаемой абсолютной _{погрешности} ^2,3,4)

Пределы допускаемой дополнительной погрешности, (/^оС) ⁶⁾

200 мкА

100

от 3 до 5 Гц

±(0,011 1+0,12 мкА)

±(0,002 1+0,012 мкА)

от 5 до 10 Гц

±(0,0035 1+0,12 мкА)

±(0,001 1+0,012 мкА)

от 10 Гц до 5 кГц

±(0,0015 1+0,12 мкА)

±(0,00015 1+0,012 мкА)

от 5 до 10 кГц

±(0,0035 1+1,4 мкА)

±(0,0003 1+0,012 мкА)

2 мА

100

от 3 до 5 Гц

±(0,010 1+0,8 мкА)

±(0,001 1+0,12 мкА)

от 5 до 10 Гц

±(0,0030 1+0,8 мкА)

±(0,00035 1+0,12 мкА)

от 10 Гц до 5 кГц

±(0,0012 1+0,8 мкА)

±(0,00015 1+0,12 мкА)

от 5 до 10 кГц

±(0,0020 1+5,0 мкА)

±(0,0003 1+0,12 мкА)

20 мА

1

от 3 до 5 Гц

±(0,011 I+12 мкА)

±(0,002 1+1,2 мкА)

от 5 до 10 Гц

±(0,0035 I+12 мкА)

±(0,001 1+1,2 мкА)

от 10 Гц до 5 кГц

±(0,0015 I+12 мкА)

±(0,00015 1+1,2 мкА)

от 5 до 10 кГц

±(0,0035 I+140 мкА)

±(0,0003 1+1,2 мкА)

200 мА

1

от 3 до 5 Гц

±(0,010 I+80 мкА)

±(0,001 I+12 мкА)

от 5 до 10 Гц

±(0,003 I+80 мкА)

±(0,00035 I+12 мкА)

от 10 Гц до 5 кГц

±(0,001 I+80 мкА)

±(0,00015 I+12 мкА)

от 5 до 10 кГц

±(0,002 I+500 мкА)

±(0,0003 I+12 мкА)

2 А

0,01

от 3 до 5 Гц

±(0,011 1+1,20 мА)

±(0,001 I+120 мкА)

от 5 до 10 Гц

±(0,0035 1+1,20 мА)

±(0,00035 I+120 мкА)

от 10 Гц до 5 кГц

±(0,0015 1+1,20 мА)

±(0,00015 I+120 мкА)

от 5 до 10 кГц

±(0,0035 1+14,0 мА)

±(0,0003 I+120 мкА)

10 А ⁵⁾

0,01

от 3 до 5 Гц

±(0,011 1+10,0 мА)

±(0,001 1+0,8 мА)

от 5 до 10 Гц

±(0,0035 1+10,0 мА)

±(0,00035 1+0,8 мА)

от 10 до 5 кГц

±(0,0015 1+10,0 мА)

± (0,00015 1+0,8 мА)

• 1) Максимальное измеряемое значение на 10 % выше указанных верхних пределов для всех диапазонов, кроме 10 А.

• 2) I - текущее значение силы тока.

• 3) При температуре от +18 до +28 ^оС, после прогрева в течение 90 минут, при включенном режиме «Slow» фильтра AC.

• 4) Погрешность нормируется для значений измеряемого тока более 5 % от диапазона измерений.

Для значений тока от 1 до 5 % и частоте менее 50 кГц дополнительная погрешность к указанным значениям составляет + 0,1% от диапазона измерений.

Для частот от 50 до 100 кГц дополнительная погрешность к указанным значениям составляет +0,13% от диапазона измерений.

• 5) Время измерения значений тока более 7 А не должно превышать 30 секунд во избежание поломки прибора.

• 6) При температуре отличной от +18 до +28 ^оС.

Диапазон напряжений

Диапазон частот ¹⁾

Пределы допускаемой абсолютной погрешности ^1,2,3)

Пределы допускаемой дополнительной погрешности (/^оС) ⁴⁾

От 200 мВ до 750 В

от 3 до 5 Гц

±0,0007 F

±0,00005 F

от 5 до 10 Гц

±0,0004 F

±0,00005 F

от 10 до 40 Гц

±0,0002 F

±0,00001 F

от 40 Гц до 300 кГц

±0,00007 F

±0,00001 F

от 300 кГц до 1 МГц

±0,00007 F

±0,00001 F

• 1) Для частоты не более 300 кГц погрешность нормируется при входном напряжении (скз) в пределах от 10 до 110 % установленного диапазона напряжения, для частоты более 300 кГц погрешность нормируется при входном напряжении в пределах от 20 до 110 % установленного диапазона напряжений.

Для значений входного напряжения от 20 до 200 мВ указанные значения погрешности увеличить на 10%.

• 2) F - текущее значение частоты.

• 3) При температуре от +18 до +28 ^оС после прогрева в течение 90 минут.

• 4) При температуре отличной от +18 до +28 ^оС.

Верхний предел диапазона ¹⁾

Сила тока заряда

Пределы допускаемой абсолютной погрешности 2,3,4)

Пределы допускаемой дополнительной погрешности (/^оС) ⁵⁾

2,000 нФ

0,2 мкА

±(0,02 С+50 пФ)

±(0,0005С+1 пФ)

20,00 нФ

2 мкА

±(0,01 С+60 пФ)

±(0,0005С+2 пФ)

200,0 нФ

10 мкА

±(0,01 С+600 пФ)

±(0,0001 С+20 пФ)

2,000 мкФ

100 мкА

±(0,01 С+6,0 нФ)

±(0,0001 С+200 пФ)

20,00 мкФ

1 мА

±(0,01 С+60,0 нФ)

±(0,0001С+2,0 нФ)

200,0 мкФ

1 мА

±(0,01 С+600,0 нФ)

±(0,0001С+20,0 нФ)

2,000 мФ

1 мА

±(0,01 С+6,0 мкФ)

±(0,0001С+200,0 нФ)

20,00 мФ

1 мА

±(0,01 С+60,0 мкФ)

±(0,0001 С+2,0 мкФ)

100,0 мФ

1 мА

± (0,03 С+200,0 мкФ)

±(0,0005С+20,0 мкФ)

• 1) Для диапазона 2 нФ погрешность нормируется для значений емкости в пределах от 1 до 110 %, для всех других диапазонов - значениям электрической емкости в пределах от 10 до 110 % установленного диапазона, кроме диапазона 100,0 мФ, где погрешность нормируется до 40,0 мФ.

• 2) C - текущее значение емкости.

• 3) При температуре от +18 до +28 ^оС после прогрева в течение 90 минут.

• 4) После установки нуля и с включенной функцией относительных измерений Rel.

• 5) При температуре отличной от +18 до +28 ^оС.

Наименование характеристики

Значение

Габаритные размеры (длина^хширина^хвысота), мм, не более

291^х232^х107

Масса, кг, не более

3,200

Напряжение/частота сети питания, В/Гц

220/50 и 115/400

Рабочие условия применения температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа

от +15 до +25

от 30 до 80 от 84 до 106
