Номер по Госреестру СИ: 93454-24
93454-24 Источники питания постоянного тока программируемые
(DP900)
Назначение средства измерений:
Источники питания постоянного тока программируемые DP900 предназначены для воспроизведения напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 1
Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 2
Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 3
Общие сведения
Дата публикации - 16.10.2024
Срок свидетельства - 14.10.2029
Номер записи - 195272
ID в реестре СИ - 1420479
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Rigol DP932A, DР932А, DP932U, DP932E, DP932A, DP900,
Производитель
Изготовитель - Компания Rigol Technologies Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок - 117
Выдано извещений - 0
Кол-во периодических поверок - 37
Кол-во средств измерений - 62
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2425 от 2024.10.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Источники питания постоянного тока программируемые (DP900)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания Rigol Technologies Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88167-23 06.02.2028 |
Анализаторы спектра, RSA5000 Компания Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
88736-23 10.04.2028 |
Осциллографы цифровые, DS70000 Компания Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
89592-23 28.07.2028 |
Мультиметры цифровые, Rigol DM3068 Компания Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
89593-23 28.07.2028 |
Мультиметры цифровые, Rigol DM3058 Компания Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
89691-23 07.08.2028 |
Осциллографы цифровые портативные, DS8000-R Компания Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
91448-24 28.02.2029 |
Источники питания постоянного тока программируемые, DP800 Компания Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92225-24 03.06.2029 |
Генераторы радиочастотных сигналов, DSG3000B Компания Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
93223-24 17.09.2029 |
Осциллографы цифровые, RIGOL DS80000 Компания Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
93245-24 18.09.2029 |
Источники питания постоянного тока программируемые, DP2000 Компания Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
93454-24 14.10.2029 |
Источники питания постоянного тока программируемые, DP900 Компания Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
94244-24 25.12.2029 |
Источники питания постоянного тока программируемые, Rigol DP2031 Компания Rigol Technologies Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Кто поверяет Источники питания постоянного тока программируемые (DP900)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 28 | 28 | 0 | 0 | 28 | 28 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 19 | 2 | 17 | 0 | 19 | 2 | 17 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 16 | 4 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 10 | 9 | 1 | 0 | 4 | 3 | 1 | |||
| ООО "МИРУАР" (RA.RU.320061) | 36 | 36 | 0 | 0 | 36 | 36 | 0 | |||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО ТК "ОЛДИС" (RA.RU.312609) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| АО "НПП "ИСТОК" ИМ. ШОКИНА" (RA.RU.312635) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Источники питания постоянного тока программируемые (DP900)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы источников, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
DP Firmware |
|
Номер версии (идентификационный номер) |
не ниже V01.00.01 |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса источников в виде самоклеящейся этикетки и на титульный лист «Руководства по эксплуатации» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 4 «Знакомство с прибором» документа QGH08100-1110-RUS «Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений утверждении государственной электрического напряжения утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об поверочной схемы для средств измерений постоянного и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10"1 до 2^109 Гц»;
Стандарт предприятия «Источники питания постоянного тока программируемые DP900», № DSH04100-2021-06-RU.
ПравообладательКомпания Rigol Technologies Co., Ltd, Китай
Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Web-сайт: http://www.rigol.com
Изготовитель
Компания Rigol Technologies Co., Ltd, КитайАдрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Web-сайт: http://www.rigol.com
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312
Телефон (факс): +7(495) 926-71-85
E-mail: post@actimaster.ru
Правообладатель
Компания Rigol Technologies Co., Ltd, КитайАдрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China
Web-сайт: http://www.rigol.com
Источники питания постоянного тока программируемые DP900 (далее - источники) представляют собой электронные устройства, формирующие регулируемые стабилизированные напряжение и силу постоянного тока.
Источники имеют модификации, отличающиеся характеристиками выходных каналов, разрешением дисплея, наличием цифрового интерфейса, и представлены в таблице 1.
Таблица 1 -
источников
|
Модификации |
Наличие цифрового интерфейса |
Ка-налы |
Предельные выходных па |
значения раметров |
Защита от перегрузки | |
|
напряжение, В |
ток, А |
по напряжению, В |
по току, А | |||
|
DP932A |
Имеется |
1 |
32 |
3 |
от 0,001 до 35,200 |
от 0,001 до 3,300 |
|
2 |
32 |
3 |
от 0,001 до 35,200 | |||
|
3 |
6 |
3 |
от 0,001 до 6,600 | |||
|
DP932U |
Имеется (опция) |
1 |
32 |
3 |
от 0,001 до 35,200 | |
|
2 |
32 |
3 |
от 0,001 до 35,200 | |||
|
3 |
6 |
3 |
от 0,001 до 6,600 | |||
|
DP932E |
Отсутствуе т |
1 |
30 |
3 |
от 0,001 до 33,000 | |
|
2 |
30 |
3 |
от 0,001 до 33,000 | |||
|
3 |
6 |
3 |
от 0,001 до 6,600 | |||
Источники имеют режимы стабилизации напряжения, тока и программирование выходных параметров. Регулировки выходных напряжения и силы тока независимы друг от друга. Источники позволяют последовательное и параллельное включение выходов. Устанавливаемые значения напряжения, силы тока и мощности на выходе источников отображаются на дисплее и могут быть сохранены во внутренней памяти. Источники имеют защиту от перегрузки по напряжению, току, от перегрева, неправильного подключения.
В источниках реализованы функции задержки включения/выключения и установки циклов переключения режимов.
Конструктивно источники выполнены в виде моноблока в настольном исполнении и снабжены ручкой для переноски. В конструкции источников имеется контроллер, встроенная программа которого не содержит метрологически значимых частей и предназначена только для выбора режимов работы при автономном использовании или управлении от персонального компьютера (ПК). Для связи с внешними устройствами источники в стандартной комплектации снабжены интерфейсами USB Host, USB Device, LAN, Digital I/O.
На передней панели расположены дисплей, кнопки и поворотный переключатель управления режимами источников (в том числе кнопки переключения пределов/каналов) управления, клеммы выхода и заземления. На задней панели источника расположены разъем и переключатель напряжения питания, разъемы интерфейсов USB, LAN, разъем Digital I/O для подключения входа и выхода внешнего датчика, вентилятор охлаждения.
Обозначение модификации источников наносится на лицевую панель методом шелкографии (рисунок 1), места для нанесения знака утверждения типа и знака поверки, а также схема пломбирования указаны на рисунке 2.
На задней панели на самоклеящейся этикетке помещён уникальный заводской номер в 13-и-значном цифробуквенном формате (рисунок 3).

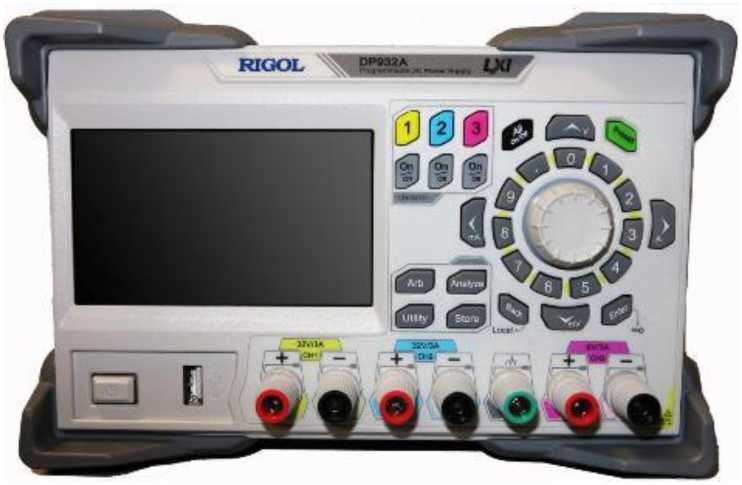

Рисунок 1 - Передняя панель источников
Место нанесения знака поверки
Место нанесения заводского номера
Рисунок 2 - Задняя панель источников
Место нанесения знака утверждения типа
Место для нанесения пломбы в виде стикера-наклейки
Заводской номер

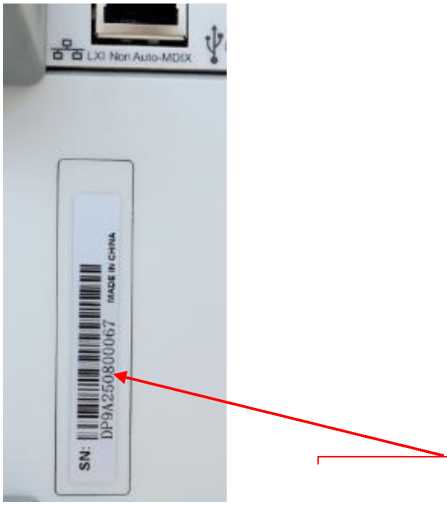

Рисунок 3 - Фрагмент задней панели источников
с этикеткой
представлена в таблице 5.
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Источник питания |
(модификация источника) |
1 |
|
Предохранитель |
250 В; 3,15 A |
1 |
|
Предохранитель |
250 В; 6,3 A |
2 |
|
Провода соединительные 10А, пара |
- |
2 |
|
Провода соединительные 10А, пара с зажимом «крокодил» |
- |
1 |
|
Колодка-переходник к разъему DIGITAL I/O |
- |
1 |
|
Кабель сетевой |
- |
1 |
|
Кабель USB |
- |
1 |
|
Руководство по эксплуатации |
QGH08100-1110-RUS |
1 |
|
Опции и принадлежности |
- |
по заказу |
источников представлены в таблицах 2 и 3.
Таблица 2 -
|
Наименование характеристики |
Значение для модификаций | |||
|
DP932A, DP932U |
DP932E | |||
|
Канал |
1 и 2 |
3 |
1 и 2 |
3 |
|
Напряжение, В |
от 0 до 32 |
от 0 до 6 |
от 0 до 30 |
от 0 до 6 |
|
Сила тока, А |
от 0 до 3 |
от 0 до 3 |
от 0 до 3 |
от 0 до 3 |
|
Пределы допускаемых погрешностей установки выходных параметров | ||||
|
Напряжение, В |
±(0,0005^U+ 0,0100) |
±(0,001 •U+ 0,005) |
±(0,0005^U+ 0,0100) |
±(0,001 •U+ 0,005) |
|
Сила тока, А |
±(0,002^1+0,005) | |||
|
Пределы допускаемых погрешностей установки выходных параметров при изменении нагрузки | ||||
|
Напряжение, В |
±(0,0001-U+0,0020) | |||
|
Сила тока, А |
±(0,00010^1+0,00025) | |||
|
Пульсации и шумы в диапазоне от 20 Гц до 20 МГц | ||||
|
Допускаемое напряжение |
до 350 мкВ скз, до 2 мВ п-п | |||
|
Примечания:
I - сила постоянного тока на выходе источник, А;
| ||||
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Напряжение питающей сети, В |
от 90 до 253 |
|
Номинальные значения частоты питающей сети, Гц |
от 49,6 до 50,4 |
|
Габаритные размеры, ширина^глубина^высота, мм, не более |
240x425x160 |
|
Масса, кг, не более |
9.6 |
|
Условия эксплуатации: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 84 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок безотказной эксплуатации, лет |
3 |
