Номер по Госреестру СИ: 93583-24
93583-24 Трансформаторы напряжения
(НКФ-110-57 У1)
Назначение средства измерений:
Трансформаторы напряжения НКФ-110-57 У1 (далее - трансформаторы напряжения) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Общие сведения
Дата публикации - 24.10.2024
Срок свидетельства -
Номер записи - 195396
ID в реестре СИ - 1420763
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НКФ-110-57 У1,
Производитель
Изготовитель - Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2528 от 2024.10.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы напряжения (НКФ-110-57 У1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82271-21 |
Трансформаторы напряжения, НКФ-110 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
86519-22 |
Трансформаторы напряжения, НКФ-110-57 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
86658-22 |
Трансформаторы напряжения, НКФ 110-57 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
87519-22 |
Трансформаторы напряжения, НКФ-220-58 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
87900-23 |
Трансформаторы напряжения, НКФ-110-57 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
89694-23 |
Трансформаторы напряжения, НКФ-110-57 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
90899-23 |
Трансформаторы напряжения, НКФ-220-58 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
90900-23 |
Трансформаторы напряжения, НКФ-110-57 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
91377-24 |
Трансформаторы напряжения, НКФ-110-57 У1 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
91378-24 |
Трансформатор напряжения, НКФ-110-58 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
93583-24 |
Трансформаторы напряжения, НКФ-110-57 У1 Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Трансформаторы напряжения (НКФ-110-57 У1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГОКОМПЛЕКС" (RA.RU.311677) | 23 | 11 | 12 | 0 | 23 | 11 | 12 |
Стоимость поверки Трансформаторы напряжения (НКФ-110-57 У1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на маркировочную табличку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте в разделе 3 «Методы измерений».Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
Правообладательобъединение
«Электрозавод»
Московское научно-производственное
(МНПО «Электрозавод»)
Адрес юридического лица: 107023, г. Москва, ул. Электрозаводская, д. 21
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Конструктивно трансформаторы напряжения состоят из стержневого магнитопровода, выполненного из электротехнической стали, первичных и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию.
Трансформаторы напряжения представляют собой один блок, состоящий из активной части (магнитопровода с обмотками), установленной на основании. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-110-57 У1 с зав. №№ 821100, 821055, 815148, 1062360, 1062332, 1062117, 1059488, 1059486, 1047284, 1047270, 1059484, 1059481.
Заводской номер нанесен на маркировочную табличку методом штамповки в виде цифрового кода.
Общий вид трансформаторов напряжения представлен на рисунке 1. Места нанесения знака утверждения типа и заводского номера представлены на рисунке 2. Нанесение знака поверки на трансформаторы тока в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) приборов не предусмотрено.

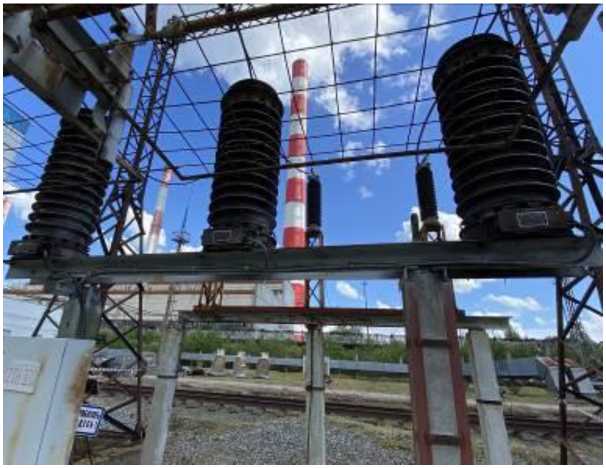

Рисунок 1 - Общий вид трансформаторов напряжения

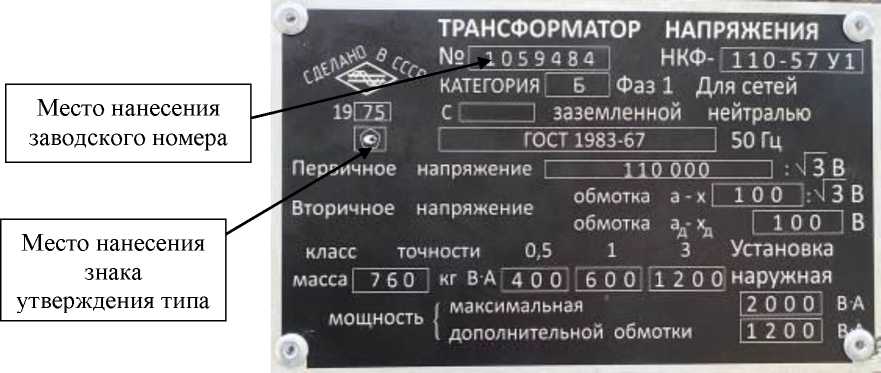

Рисунок 2 - Места нанесения знака утверждения типа и заводского номера
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
НКФ-110-57 У1 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Таблица 1 -
|
Наименование характеристики |
Значение | ||
|
Номинальное напряжение первичной обмотки, кВ |
110/^3 | ||
|
Номинальное напряжение основной вторичной обмотки, В |
100/^3 | ||
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100 | ||
|
Классы точности основной вторичной обмотки для измерений по ГОСТ 1983 |
0,5 |
1 |
3 |
|
Номинальная мощность основной вторичной обмотки для измерений при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
400 |
600 |
1200 |
|
Класс точности дополнительной вторичной обмотки по ГОСТ 1983 |
3 | ||
|
Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
1200 | ||
|
Предельная мощность, В^А |
2000 | ||
|
Номинальная частота напряжения сети, Гц |
50 | ||
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Климатическое исполнение и категория размещения |
У1 |
|
по ГОСТ 15150-69 (диапазон рабочих температур, °С) |
(от -45 до +40) |
